LED子弹状雾灯线束

J059622020-02-06

概述

套件编号

69201109

车型

关于车型适配信息，请参见P&A零售目录或访问www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅限英文）。

安装要求

要正确安装此套件，需要单独购买安装在发动机护罩上的LED子弹状雾灯套件和LED子弹状雾灯安装套件。

断开电池线缆之后需要使用Electrical Contact Lube（电气接点润滑剂（哈雷零件编号99861-02））或同等润滑剂。

这些项目在哈雷戴维森经销商处有售。

警告

骑手和乘客的安全取决于此套件的正确安装。采用相关维修手册程序。如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。此套件安装不当可能造成死亡或重伤。 (00333b)

注意

此说明书引用了维修手册信息。此安装需要该年款/车型摩托车维修手册。哈雷戴维森经销商处有售。

套件内容：

参见图1和表1。

准备

警告

为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)

注意

带有防盗警报器的车辆：在有防盗遥控钥匙的情况下，将点火开关转至ON（打开）位置。参见维修手册。系统解除设防后，将点火钥匙开关转至OFF（关闭）位置。立即拆下主保险丝。
不带防盗警报器的车辆：参见维修手册。拆卸主保险丝。

安装

按照这些套件中的说明将雾灯和安装支架安装到车辆上。
如果没有辅助灯开关：
1. 咨询哈雷戴维森经销商以购买该型年/车型车辆的原原厂设备（OE）辅助灯开关，或者
2. 请使用通用的LED子弹状雾灯线束（套件号69200863）代替该套件。
1. 蝠翼车型 ：查看一侧的四路辅助灯连接器[C31LA/C31RA]。分离两半个连接器。将此线束插入两个分离的连接器之间。
2. 车架安装挡风板车型： 拆下外侧挡风板。找到四路转向灯连接器[C31LA/C31RA]。将此线束插入两个分离的连接器之间。
参见图1 。将两个线束分支和连接器（2）向下布设到前下管的底部。将线束插入雾灯。
将多余的电线卷起来。使用电缆扎带（7）将线束分支固定到发动机护罩上。

完成

注意

为避免对音响系统造成潜在损坏，安装主保险丝之前，应确保点火开关处于OFF（关闭）位置。

1.	安装主保险丝。参见维修手册。
2.	安装座椅。安装好座椅之后向上拉动座椅，确保固定牢靠。参见维修手册。

维修零件

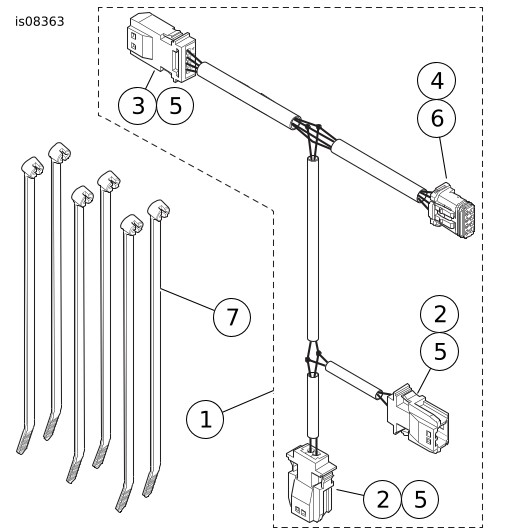

图1。维修零件、LED子弹状雾灯线束

表1。维修零件
