KABELSKI SNOP LED SVJETLA ZA MAGLU U OBLIKU METKA
J059622020-02-06
OPĆENITO
Broj kompleta
69201109
Modeli
Kako biste saznali informacije o ugrađivanju dijelova za pojedine modele pogledajte Prodajni katalog dijelova i pribora ili odjeljak Dijelovi i pribor na stranici www.harley-davidson.com (samo na engleskom).
Zahtjevi za postavljanje
Za pravilnu ugradnju ovog kompleta potrebno je zasebno kupiti komplet LED svjetla za maglu u obliku metka koje se montira na štitnik motora i komplet za montažu LED svjetla za maglu u obliku metka.
Nakon odspajanja kabela baterije potrebno je nanijeti Electrical Contact Lube (H-D kataloški broj 99861-02) ili slično mazivo.
Te stavke dostupne su u Harley-Davidson trgovini.
UPOZORENJE
Sigurnost vozača i putnika ovisi o ispravnom postavljanju ovog pribora. Primijenite odgovarajuće postupke iz servisnog priručnika. Ako vam je postupak prezahtjevan ili nemate pravi alat, obratite se dobavljaču za Harley-Davidson®. Neispravno postavljanje ovog pribora može rezultirati smrću ili ozbiljnim ozljedama. (00333b)
NAPOMENA
Ovaj list s uputama odnosi se na informacije iz servisnog priručnika. Za postavljanje je nužan servisni priručnik za ovu godinu ili model motocikla. Dostupan je kod dobavljača za Harley-Davidson.
Sadržaj kompleta
Pogledajte Slika 1 i Tablica 1.
PRIPREMA
UPOZORENJE
Da biste spriječili nenamjerno pokretanje motocikla, koje može uzrokovati smrt ili ozbiljne ozljede, prije nego što nastavite izvadite glavni osigurač. (00251b)
NAPOMENA
  • Za vozila SA sigurnosnom sirenom: Uz sigurnosni privjesak okrenite prekidač paljenja u položaj ON (Uključeno). Pogledajte servisni priručnik. Nakon što se alarm isključi, okrenite prekidač paljenja u položaj OFF (Isključeno). ODMAH uklonite glavni osigurač.
  • Vozila BEZ sigurnosne sirene: pogledajte servisni priručnik. Izvadite glavni osigurač.
POSTAVLJANJE
  1. Svjetla za maglu i nosače za montažu postavite na vozilo prema uputama u tim kompletima.
  2. Ako NEMA sklopke za pomoćno svjetlo:
    1. Obratite se dobavljaču za Harley-Davidson kako biste kupili originalnu (OE) sklopku za pomoćno svjetlo za navedeno godište / model vozila ILI
    2. Umjesto ovog kompleta upotrijebite univerzalni kabelski snop za LED svjetlo za maglu u obliku metka (komplet br. 69200863).
      3. Ako sklopka za pomoćno svjetlo POSTOJI:
    1. Modeli Bat Wings: pristupite četverostrukom priključku za pomoćno svjetlo [C31LA/C31RA] s jedne strane. Razdvojite polovice priključka. Ukopčajte ovaj kabelski snop između dva razdvojena priključka.
    2. Modeli s montažom na masku: Skinite vanjsku masku. Pronađite četverostruki priključak svjetla pokazivača smjera [C31LA/C31RA]. Ukopčajte ovaj kabelski snop između dva razdvojena priključka.
  3. Pogledajte Slika 1 . Dva kraka kabelskog snopa i priključke (2) provedite prema dolje do baze prednje donje cijevi. Ukopčajte kabelski snop u svjetla za maglu.
  4. Namotajte višak žica. Trakama za kabele (7) pričvrstite krakove kabelskog snopa za štitnik motora.
DOVRŠETAK
NAPOMENA
Kako biste spriječili oštećenje zvučnog sustava, provjerite da je prekidač paljenja postavljen na OFF (Isključeno) prije postavljanja glavnog osigurača.
1. Postavite glavni osigurač. Pogledajte servisni priručnik.
2. Postavite sjedalo. Nakon postavljanja povucite sjedalo kako biste provjerili je li pričvršćeno. Pogledajte servisni priručnik.
SERVISNI DIJELOVI

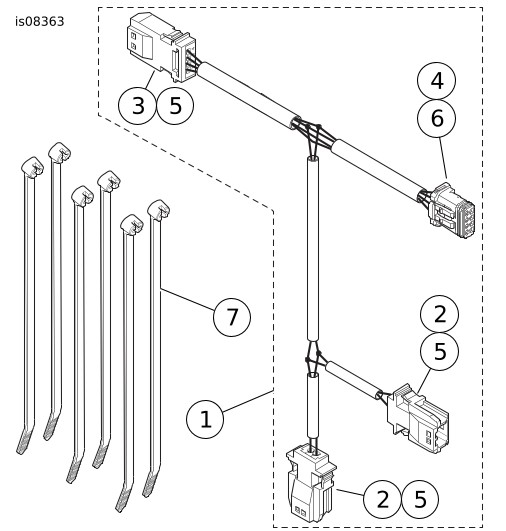

Slika 1. Servisni dijelovi, kabelski snop LED svjetla za maglu u obliku metka
Tablica 1. Servisni dijelovi
Stavka
Opis (Količina)
Broj dijela
1
Kabelski snop. LED svjetlo za maglu u obliku metka
svjetlo (uključuje stavke 2. – 6.)
69201113
2
  • Kućište pinova, dvostruko
Ne prodaje se zasebno
3
  • Kućište pinova, četverostruko
Ne prodaje se zasebno
4
  • Kućište utičnice, četverostruko
Ne prodaje se zasebno
5
  • Terminal s pinom, #20-22 AWG (8)
Ne prodaje se zasebno
6
  • Terminal s utičnicom, #20-22 AWG (5)
Ne prodaje se zasebno
7
Traka za kabel (6)
10006
