LED ブレットフォグランプハーネス
J059622020-02-06
概略
キット番号
69201109
適合モデル
モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.com内のパーツ&アクセサリーページ(英語版のみ)をご覧ください。
取り付け要件
本キットを適切に取り付けるために、エンジンガード搭載LEDブレットフォグランプキットとLEDブレットフォグランプ取り付けキットの別途購入が必要となります。
バッテリーケーブルを取り外した後は、Electrical Contact Lube (電気系統コンタクトルーブ) (H-D部品番号99861-02)または同等品が必要です。
これらのアイテムはハーレーダビッドソン ジャパン正規販売網店にてお買い求めいただけます。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 この取り付けには、該当する年式/モデル車両向けのサービスマニュアルが必要です。 マニュアルはハーレーダビッドソン ジャパン正規販売網店で入手できます。
準備
警告誤ってエンジンを始動すると、死亡事故や重大な人身事故を引き起こすおそれがあるため、メインヒューズを外して作業を開始してください。 (00251b)
注記
- スマートサイレン装備車: セキュリティーフォブがある状態で、イグニッションスイッチをオンにします。 サービスマニュアルを参照してください。 システムが解除された後、イグニッションスイッチをOFF (オフ)にします。 直ちに メインヒューズを取り外します。
- スマートサイレン非装備車: サービスマニュアルを参照してください。 メインヒューズを取り外します。
取り付け
- こちら のキットに入っている取扱説明に従い、フォグランプとマウントブラケットを取り付けてください。
- 補助ランプスイッチがない場合：
- ハーレーダビッドソンディーラーにご連絡いただき、今年のモデル/モデル車両用の標準装備品（OE）である補助ランプスイッチをご購入ください。または、
- ユニバーサルLEDブレットフォグランプハーネス （キット番号69200863）を この キットの代わりにご使用ください。
補助ランプスイッチがある場合：- Bat Wingモデル： 片側にある4ウェイ補助ランプコネクター[C31LA/C31RA]にアクセスします。 コネクターを分離します。 二本に分かれているコネクターの間に この ハーネスを差し込みます。
- フレーム取り付けフェアリングモデル： アウターフェアリングを取り外します。 4ウェイのターンシグナルランプコネクター[C31LA/C31RA]を見つけてください。 二本に分かれているコネクターの間に この ハーネスを差し込みます。
- 「 図1 」を参照。 二本のハーネス レッグとコネクター（2）をフロントのダウンチューブのベース部分まで下方向に配線します。 ハーネスをフォグランプに差し込みます。
- 余分なワイヤーを巻きます。 ケーブルストラップ（7）を使って、エンジンガードにハーネスレッグを固定します。
完了
注記
サウンドシステムを損傷させないため、メインヒューズを取り付ける前に、イグニッションがOFF (オフ)になっているか確認してください。
| 1. | メインヒューズを取り付ける。 サービスマニュアルを参照してください。 | |
| 2. | シートを取り付けます。 シートを取り付けたら、シートを上に引っ張って、固定されているか確認します。 サービスマニュアルを参照してください。 |
交換用パーツ

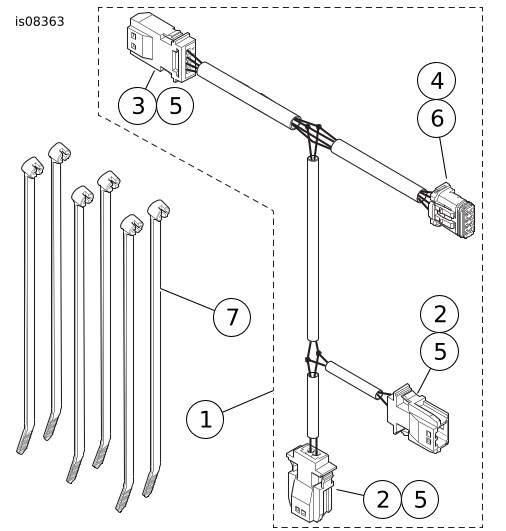

図1。 交換用パーツ、LEDブレットフォグランプハーネス
表1。 交換用パーツ
アイテム | 詳細（数量） | 部品番号 |
|---|---|---|
1 | ワイヤーハーネス、LEDブレットフォグ ランプ（アイテム2〜6を含む） | 69201113 |
2 |
| 別売りなし |
3 |
| 別売りなし |
4 |
| 別売りなし |
5 |
| 別売りなし |
6 |
| 別売りなし |
7 | ケーブルストラップ(6) | 10006 |
