LAMPU LED BERHENTI/SEIN/SIANG
J070542021-11-08
UMUM
Nomor Kit
67800639, 67800640
Model
Untuk informasi kesesuaian model, baca katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Persyaratan Pemasangan
Sebuah SNAP-ON PICK (PERANGKAT SNAP-ON) (Nomor Komponen:TT600-3) atau setara, tang lancip mini dan tang yang dapat disesuaikan sangat membantu dalam memasang kit ini.
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini mengacu pada informasi manual servis. Manual servis kendaraan tahun/model ini dibutuhkan untuk pemasangan. Manual servis tersebut tersedia di dealer Harley-Davidson.
Kelebihan Muatan Kelistrikan
PEMBERITAHUAN
Menambahkan terlalu banyak aksesori listrik dapat membebani sistem pengisian daya kendaraan Anda. Jika gabungan aksesori elektrik yang beroperasi bersamaan menggunakan arus listrik yang lebih besar daripada yang dapat dihasilkan oleh sistem pengisian daya kendaraan, konsumsi listrik tersebut dapat menghabiskan daya baterai dan menyebabkan kerusakan pada sistem kelistrikan kendaraan. (00211d)
PERINGATAN
Saat memasang setiap aksesori kelistrikan, pastikan tidak melebihi nilai ampere maksimum pada sekring agar dapat melindungi sirkuit yang sedang diperbaiki. Jika menggunakan ampere maksimum di luar batas yang ditetapkan, kegagalan kelistrikan akan terjadi, yang dapat mengakibatkan kematian atau cedera parah. (00310a)
Isi Kit
Lihat Gambar 5 dan Tabel 1.
Pemasangan
PERINGATAN
Untuk mencegah starter kendaraan tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepas sekring utama sebelum melakukan pemasangan lampu depan. (00251b)
1. Lepas sekring utama. Lihat manual servis.

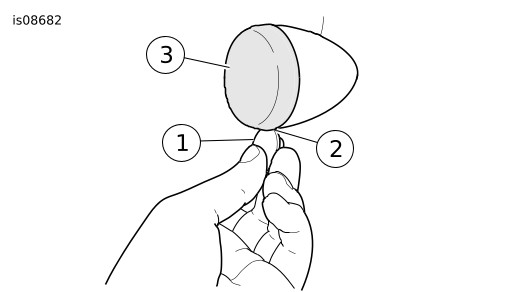

2. Lihat Gambar 1 . Masukkan mata uang koin (1) atau bilah obeng ke dalam takik (2) di bagian bawah penutup lensa (3).
3. Putar dengan hati-hati hingga penutup lensa terlepas dari rumah lampu.
4. Sambil menekan bola lampu, putar berlawanan arah jarum jam untuk melepasnya.
1Koin
2Slot
3Tutup lensa
Gambar 1. Lepas lensa

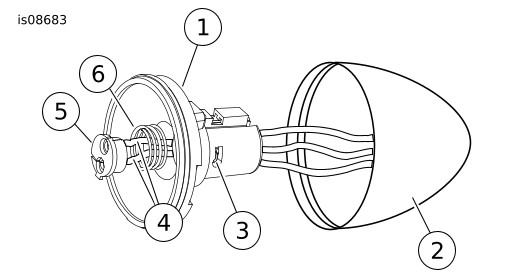

5. Lihat Gambar 2 . Tarik reflektor (1) dari rumah lampu (2). Masukkan alat pencungkil sudut kanan atau kunci pas segi enam kecil dari bagian dalam soket bohlam melalui lubang (4). Lepaskan semua terminal dari dasar lampu (5).
CATATAN
Untuk mempermudah penyambungan, potong kabel sepanjang mungkin.
Beberapa model hanya memiliki dua kabel untuk rumah lampu.
1Reflektor
2Rumah lampu
3Lubang
4Kabel
5Badan Lampu
6Pegas
Gambar 2. Soket, Rumah Lampu, Kabel, Dasar Terminal Lampu dan Pegas
6. Potong kabel sedekat mungkin dengan ujung terminal.
7. Lihat Gambar 5 . Cocokkan harnes kabel (2) dengan warna kabel yang sama di rumah lampu. Potong isolator susut (A) dengan warna kabel yang sama.
8. Lihat Gambar 3 . Masukkan kabel dengan warna sama (4) ke dalam konektor (5) seperti yang ditunjukkan pada gambar.
9. Dengan menggunakan tang, geser tombol dari posisi atas (6) ke posisi bawah (7).

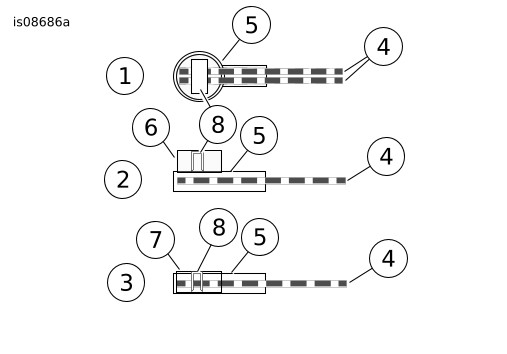

1Tampilan atas
2Tampilan samping, tombol atas
3Tampilan samping, tombol bawah
4Kabel
5Konektor
6Tombol, posisi atas
7Tombol, posisi bawah
8Konektor penghubung internal
Gambar 3. Konektor penghubung dan kabel
10. Ulangi prosedur sebelumnya dan sambungkan semua kabel.
11. Pastikan semua tombol berada di posisi bawah. Kegagalan untuk sepenuhnya memasangkan konektor penghubung internal (8) dapat menyebabkan sambungan yang salah. Hal ini dapat menyebabkan lampu tidak berfungsi atau tidak beroperasi.
12. Lihat Gambar 5 . Hubungkan lampu (1) ke harnes (2).
CATATAN
Pastikan bahwa sakelar ignisi dalam posisi OFF sebelum memasang sekring utama.
13. Pasang sekring utama. Lihat manual servis.
14. Putar sakelar ignisi ke posisi IGNISI, tetapi jangan menyalakan sepeda motor.. Periksa fungsi semua lampu.

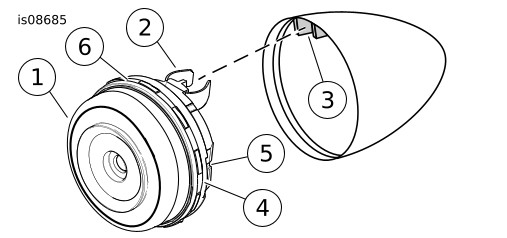

15. Lihat Gambar 4 . Sejajarkan takik pada gasket (4) dengan takik pada lampu LED (5).
16. Sejajarkan tab (2) dengan lubang soket (3). Masukkan lampu LED (1) ke dalam rumahnya dengan menjaga lampu LED pada posisi yang sama dengan rumahnya. Lampu LED tetap di tempatnya karena gesekan dari gasket karet (6).
1Lampu LED
2Tab LED
3Slot soket
4Takik dalam gasket
5Takik dalam LED gasket
6Gasket karet
Gambar 4. Rumah Lampu dan Tab LED
17. Pasang penutup lensa ke kotak lampu dengan takik di bagian bawah. Ulangi untuk semua tutup lensa.
18. Ikuti prosedur untuk membersihkan kode BCM. Lihat manual servis.
19. Program BCM. Touring dan Sportster 2014 dan Setelahnya, Dyna 2012 dan Setelahnya, Softail 2011 dan Setelahnya : BCM dapat secara otomatis mengetahui jika lampu sein LED dipasang saat lampu peringatan bahaya aktif setelah pemasangan LED. BCM mengabaikan dua siklus pertama dari lampu peringatan bahaya.. BCM kemudian mempelajarinya selama sepuluh lampu peringatan bahaya berikutnya. Setelah 12 siklus lampu peringatan bahaya, pengaturan BCM diperbarui.
20. Pastikan tidak ada kode BCM. Jika kode ditampilkan, lihat manual servis.
21. Ikuti prosedur untuk membersihkan kode BCM. Lihat manual servis.
PERINGATAN
Pastikan semua lampu dan sakelar berfungsi dengan baik sebelum mengoperasikan sepeda motor. Kurangnya visibilitas pengendara dapat menyebabkan kematian atau cedera parah. (00316a)
22. Periksa apakah semua lampu berfungsi dengan baik sebelum mengendarai sepeda motor.
KOMPONEN SERVIS

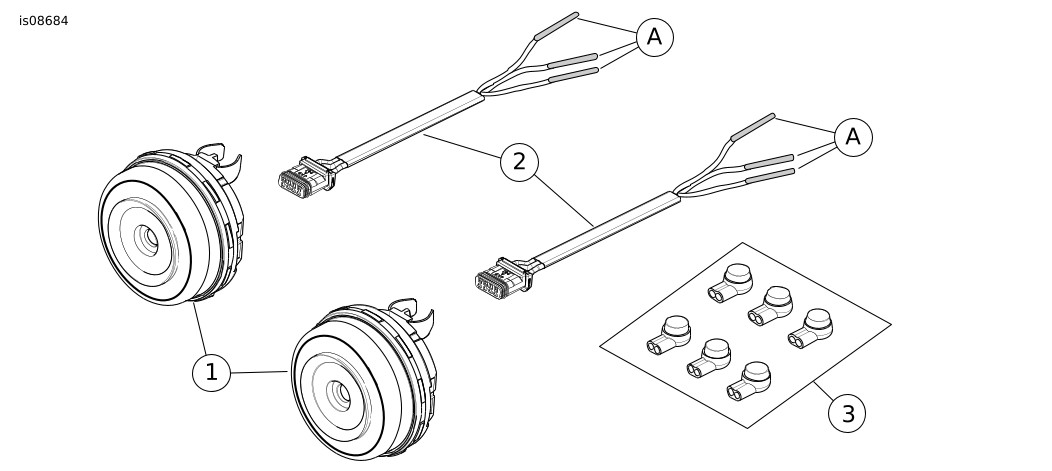

Gambar 5. Komponen Servis: Lampu Siang/Berhenti/Sein
Tabel 1. Tabel Komponen Servis
Kit
Item
Deskripsi (Jumlah)
Nomor Komponen
Kit 67800639
LED Amber
1
Lampu Siang/Berhenti/Sein (2)
67800257
2
Harnes, LED (2)
69201498
3
Konektor, Skun Sambungan Kabel/Segel (6)
69201499
Kit 67800640
LED merah
1
Lampu Siang/Berhenti/Sein (2)
67800308
2
Harnes, LED (2)
69201498
3
Konektor, Skun Sambungan Kabel/Segel (6)
69201499
Item yang disebutkan dalam teks, tetapi tidak disertakan dalam kit:
A
Insulasi susut
