LUCES LED DE PARADA/GIRO/FUNCIONAMIENTO
J070542021-11-08
GENERAL
Números de kit
67800639, 67800640
Modelos
Para obtener información sobre accesorios del modelo, consulta el Catálogo de venta al detalle de P&A (piezas y accesorios) o la sección de Piezas y Accesorios de www.harley-davidson.com (solo en inglés).
Requisitos de instalación
Un
PUNTA SNAP-ON (Pieza n.º:TT600-3)
o equivalente, unos mini alicates de punta fina y alicates ajustables son útiles en la instalación de este kit.
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones hace referencia a información del manual de servicio. Se requiere un manual de servicio para el modelo/año de esta motocicleta para la instalación. Hay uno disponible en un concesionario Harley-Davidson.
Sobrecarga eléctrica
AVISO
Es posible que el sistema de carga del vehículo se sobrecargue al añadir demasiados accesorios eléctricos. Si los accesorios eléctricos combinados que funcionan a la vez consumen más corriente eléctrica que los que el sistema de carga del vehículo puede suministrar, el consumo eléctrico puede hacer descargar la batería y dañar el sistema eléctrico del vehículo. (00211d)
ADVERTENCIACuando instale cualquier accesorio eléctrico, asegúrese de no sobrepasar la clasificación máxima de amperaje del fusible o del disyuntor que protegen el circuito afectado que está siendo modificado. Sobrepasar el amperaje máximo puede ocasionar fallas eléctricas, lo que podría causar la muerte o lesiones graves. (00310a)
Instalación
ADVERTENCIAExtraiga el fusible principal antes de continuar para evitar el arranque accidental del vehículo, lo que podría ser la causa de muerte o de lesiones graves. (00251b)
| 1. | Extraer el fusible principal. Consulta el manual de servicio. | |||||||||||||||||
| 2. | Ver Figura 1 . Inserte una moneda (1) o la hoja de un destornillador en la muesca (2) en la parte inferior de la tapa del lente (3). | |||||||||||||||||
| 3. | Gire con cuidado hasta que la tapa del lente salga de la caja de la luz. | |||||||||||||||||
| 4. | Mientras oprime la bombilla, gírela hacia la izquierda para quitarla. |

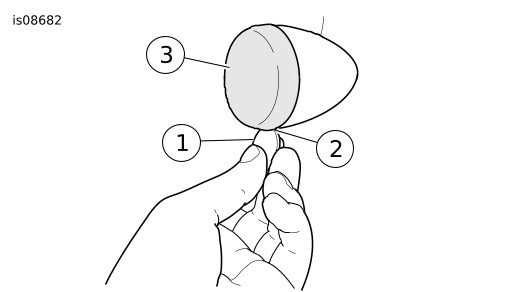

Figura 1. Quite el lente | ||||||||||||||||
| 5. | Ver Figura 2 . Extraiga el reflector (1) de la caja de la luz (2). Inserte un pico de ángulo recto o una pequeña llave hexagonal desde el interior de la terminal hembra de la bombilla a través del orificio (4). Retire todos los terminales de la base de la luz (5). NOTA Para facilitar el empalme, corte los cables para dejar la mayor longitud de cable posible. Algunos modelos tienen solo dos cables para la caja de la luz. |

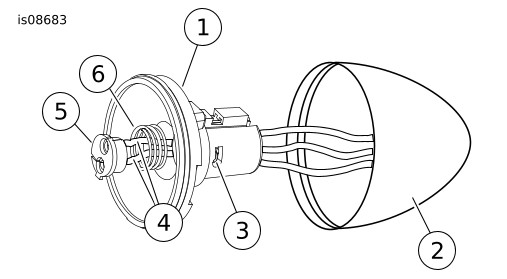

Figura 2. Terminal hembra, caja de la luz, cables, base del terminal de la luz y resorte | ||||||||||||||||
| 6. | Corte los cables lo más cerca posible del extremo del terminal. | |||||||||||||||||
| 7. | Ver Figura 5 . Haga coincidir el cable del arnés de cables (2) con el cable del mismo color en la caja de la luz. Corte el aislante retráctil (A) del color del cable correspondiente. | |||||||||||||||||
| 8. | Ver Figura 3 . Deslice los cables con color coincidente (4) hasta el conector (5) como se muestra. | |||||||||||||||||
| 9. | Mediante el uso de alicates, deslice el botón desde la posición hacia arriba (6) hasta la posición hacia abajo (7). |

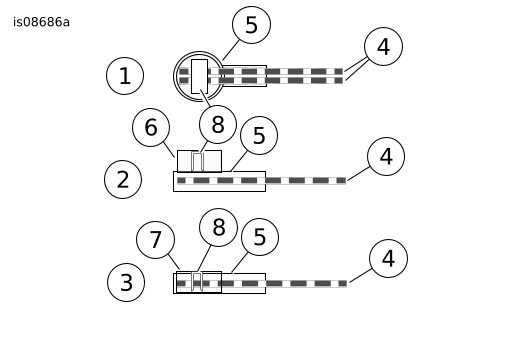

Figura 3. Empalme el conector y los cables | ||||||||||||||||
| 10. | Repita los procedimientos anteriores y empalme todos los cables. | |||||||||||||||||
| 11. | Verifique que todos los botones estén en la posición hacia abajo. La falla en el acoplamiento completo de los conectores de empalme internos (8) puede resultar en un empalme defectuoso. Esto puede hacer que las luces funcionen mal o que no funcionen. | |||||||||||||||||
| 12. | Ver Figura 5 . Conecte las luces (1) a los arneses (2). NOTA
Revise que el interruptor de encendido esté en la posición OFF (apagado)
antes
de instalar el fusible principal.
| |||||||||||||||||
| 13. | Instalar el fusible principal. Consulta el manual de servicio. | |||||||||||||||||
| 14. | Gire el interruptor de encendido a la posición de ENCENDIDO, pero no arranque la motocicleta. Compruebe el funcionamiento de todas las luces. | |||||||||||||||||
| 15. | Ver Figura 4 . Alinee la muesca en la junta (4) con la muesca en la luz LED (5). | |||||||||||||||||
| 16. | Alinee las lengüetas (2) con la ranura del enchufe (3). Deslice la luz LED (1) en la caja manteniendo la luz LED pareja y paralela a la caja. La luz LED se sujeta en el lugar con la fricción de la junta de caucho (6). |
Figura 4. Lengüeta del LED y caja de la luz | ||||||||||||||||
| 17. | Encaje la tapa del lente sobre la caja de la luz con la muesca en la parte inferior. Repita para las tapas de todos los lentes. | |||||||||||||||||
| 18. | Siga el procedimiento para borrar los códigos BCM. Consulta el manual de servicio. | |||||||||||||||||
| 19. | Programar el BCM. Touring y Sportster 2014 y posteriores, Dyna 2012 y posteriores, Softail 2011 y posteriores : BCM puede aprender por sí mismo si se instalan señales de giro LED cuando hay peligros activos después de la instalación del LED. El BCM ignora los dos primeros ciclos de peligros. Luego aprende durante los próximos diez peligros. Después de 12 ciclos de Peligros, la configuración se actualiza en el BCM. | |||||||||||||||||
| 20. | Verifique que no haya códigos BCM. Si aparecen códigos, consulte el manual de servicio. | |||||||||||||||||
| 21. | Siga el procedimiento para borrar los códigos BCM. Consulta el manual de servicio. | |||||||||||||||||
| ADVERTENCIA Asegúrese de que todas las luces y los interruptores funcionen correctamente antes de hacer funcionar la motocicleta. La visibilidad limitada del motociclista puede causar la muerte o lesiones graves. (00316a) | ||||||||||||||||||
| 22. | Verifique que todas las luces funcionen correctamente antes de poner la motocicleta en servicio. |
PIEZAS DE SERVICIO

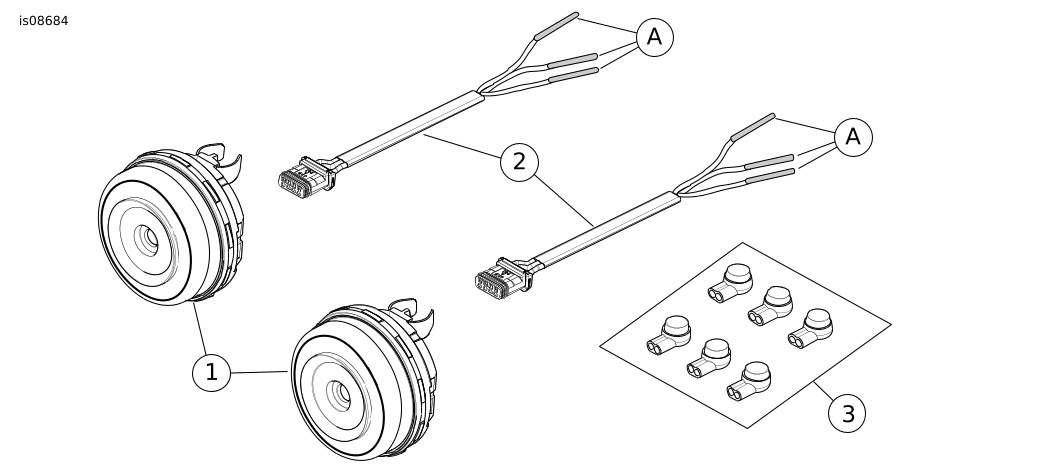

Figura 5. Piezas de servicio: Lámpara de funcionamiento/parada/giro
Tabla 1. Tabla de piezas de servicio
Kit | Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|---|
Kit 67800639 LED ámbar | 1 | Lámpara LED de parada/funcionamiento/giro (2) | 67800257 |
2 | Arnés, LED (2) | 69201498 | |
3 | Conector, empalme a tope, sello (6) | 69201499 | |
Kit 67800640 LED rojo | 1 | Lámpara LED de parada/funcionamiento/giro (2) | 67800308 |
2 | Arnés, LED (2) | 69201498 | |
3 | Conector, empalme a tope, sello (6) | 69201499 | |
Los artículos se mencionan en el texto, pero no se incluyen en el kit: | |||
A | Aislamiento retráctil | ||
