СВЕТОДИОДНЫЕ ФОНАРИ СТОП/ПОВОРОТ/ХОД
J070542021-11-08
ОБЩИЕ СВЕДЕНИЯ
Номера комплекта
67800639, 67800640
Модели
Информацию о применимости комплектов см. в каталоге запасных частей и аксессуаров или в разделе «Запасные части и аксессуары» на сайте www.harley-davidson.com (только на английском языке).
Требования к установке
Для установки этого комплекта будут полезны СЪЕМНИК С ФИКСАТОРОМ (НОМЕР ЗАПАСНОЙ ЧАСТИ:TT600-3) или аналог, мини-плоскогубцы для носа и регулируемые плоскогубцы.
ПРЕДУПРЕЖДЕНИЕОт правильной установки этого комплекта зависит безопасность водителя и пассажира. Соблюдайте требования процедур, приведенные в руководстве по техническому обслуживанию. Если у вас нет возможности выполнить данную процедуру или нет в наличии нужных инструментов, обратитесь к дилеру Harley-Davidson для выполнения установки. Неправильная установка этого комплекта может привести к серьезным травмам или смертельному исходу. (00333b)
ПРИМЕЧАНИЕ
В настоящей инструкционной карте приводится информация из руководства по техническому обслуживанию. Для установки требуется руководство по техническому обслуживанию для модели данного года. Его можно приобрести у дилера Harley-Davidson.
Электрическая перегрузка
УВЕДОМЛЕНИЕ
Установка большого числа вспомогательного электрического оборудования может привести к перегрузке системы зарядки транспортного средства. Если все дополнительное электрическое оборудование потребляет при работе больше электрической энергии, чем может генерировать система зарядки транспортного средства, это может привести к разрядке аккумуляторной батареи и повреждению электрического оборудования транспортного средства. (00211d)
ПРЕДУПРЕЖДЕНИЕПри установке любого дополнительного электрооборудования не превышайте максимальный номинал предохранителя по току или автоматического выключателя, обеспечивающих защиту изменяемой цепи. Превышение максимального номинала предохранителя по току может привести к отказу электрооборудования и повлечь за собой тяжелые травмы или гибель людей. (00310a)
Установка
ПРЕДУПРЕЖДЕНИЕИзвлеките главный предохранитель перед тем, как продолжить процедуру, чтобы избежать случайного запуска двигателя мотоцикла, что может привести к серьезным травмам или гибели людей. (00251b)
| 1. | Снимите главный предохранитель. См. руководство по техническому обслуживанию. | |||||||||||||||||
| 2. | См. Рисунок 1 . Вставьте монету (1) или лезвие отвертки в паз (2) в нижней части крышки линзы (3). | |||||||||||||||||
| 3. | Осторожно крутите, пока крышка линзы не выскочит из корпуса лампы. | |||||||||||||||||
| 4. | Надавив на лампу, поверните ее против часовой стрелки, чтобы вынуть из гнезда. |

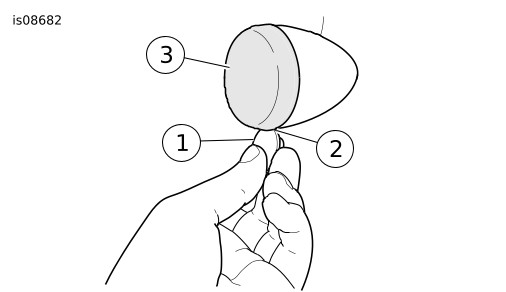

Рисунок 1. Снимите рассеиватель | ||||||||||||||||
| 5. | См. Рисунок 2 . Вытащите отражатель (1) из корпуса лампы (2). Вставьте прямоугольную отмычку или небольшой шестигранный ключ изнутри гнезда лампы через отверстие (4). Снимите все клеммы с основания лампы (5). ПРИМЕЧАНИЕ Чтобы облегчить сращивание, отрежьте провода, чтобы оставить как можно большую длину проволоки. На ряде моделей к корпусу лампы протянуты только два провода. |

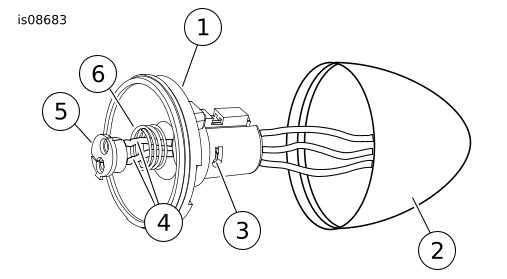

Рисунок 2. Гнездо, корпус лампы, провода, основание клеммы лампы и пружина лампы | ||||||||||||||||
| 6. | Обрежьте провода как можно ближе к концу клеммы. | |||||||||||||||||
| 7. | См. Рисунок 5 . Совместите провод жгута (2) с тем же цветом провода в корпусе лампы. Отрежьте термоусадочный изолятор (А) от соответствующего цвета провода. | |||||||||||||||||
| 8. | См. Рисунок 3 . Сдвиньте соответствующие цвета провода (4) до самого разъема (5), как показано на рисунке. | |||||||||||||||||
| 9. | Используя плоскогубцы, обжимайте кнопку из положения вверх (6) в положение вниз (7). |

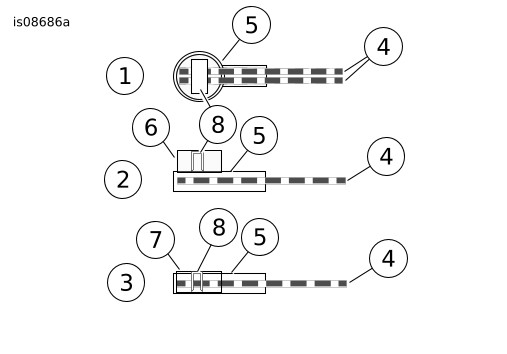

Рисунок 3. Разъем соединения и провода | ||||||||||||||||
| 10. | Повторите предыдущие процедуры и срастите все провода. | |||||||||||||||||
| 11. | Убедитесь, что все кнопки находятся в положении вниз. При неполном подключении внутренних соединительных разъемов (8) может возникнуть неисправность сращения соединения. Это может привести к неисправности или сбою работы освещения. | |||||||||||||||||
| 12. | См. Рисунок 5 . Подключите лампы (1) к жгутам (2). ПРИМЕЧАНИЕ Перед
установкой главного предохранителя убедитесь, что замок зажигания находится в положении OFF (ВЫКЛ).
| |||||||||||||||||
| 13. | Установите главный предохранитель. См. руководство по техническому обслуживанию. | |||||||||||||||||
| 14. | Установите выключатель зажигания в положение ON (ВКЛ.), но не запускайте двигатель мотоцикла. Проверьте работу всех ламп. | |||||||||||||||||
| 15. | См. Рисунок 4 . Выровняйте выемку на прокладке (4) с выемкой на светодиодной лампе (5). | |||||||||||||||||
| 16. | Выровняйте выступы (2) с пазом разъема (3). Сдвиньте светодиодную лампу (1) в корпус, сохраняя светодиодную лампу ровной и квадратной к корпусу. Светодиодная лампа удерживается на месте трением от резиновой прокладки (6). |

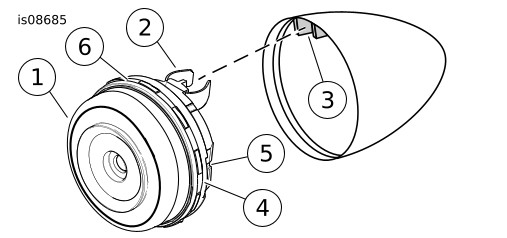

Рисунок 4. Светодиодная вкладка и корпус лампы | ||||||||||||||||
| 17. | Закрепите крышку линзы в корпусе лампы выемкой к нижней части. Повторите для всех крышек линзы. | |||||||||||||||||
| 18. | Следуйте процедуре очистки BCM-кодов. См. руководство по техническому обслуживанию. | |||||||||||||||||
| 19. | Запрограммируйте BCM. Модели Touring и Sportster 2014 и последующих годов, Dyna 2012 и последующих годов, Softail 2011 и последующих годов : BCM может самостоятельно учиться, если светодиодные указатели поворота установлены, когда активны сигналы угрозы безопасности после установки светодиода. BCM игнорирует первые два цикла системы угрозы безопасности. Затем он учится в течение следующих десяти сигналов системы угрозы безопасности. После 12 циклов работы системы угрозы безопасности настройки BCM обновятся. | |||||||||||||||||
| 20. | Убедитесь в отсутствии кодов BCM. Если отображаются коды, см. руководство по техническому обслуживанию. | |||||||||||||||||
| 21. | Следуйте процедуре очистки BCM-кодов. См. руководство по техническому обслуживанию. | |||||||||||||||||
| ПРЕДУПРЕЖДЕНИЕ Перед поездкой на мотоцикле проверяйте работу всех ламп и выключателей. Плохая заметность мотоцикла на дороге может привести к серьезным травмам или гибели людей. (00316a) | ||||||||||||||||||
| 22. | Убедитесь, что все фары работают правильно, прежде чем осуществлять эксплуатацию мотоцикла. |
ЗАПАСНЫЕ ЧАСТИ

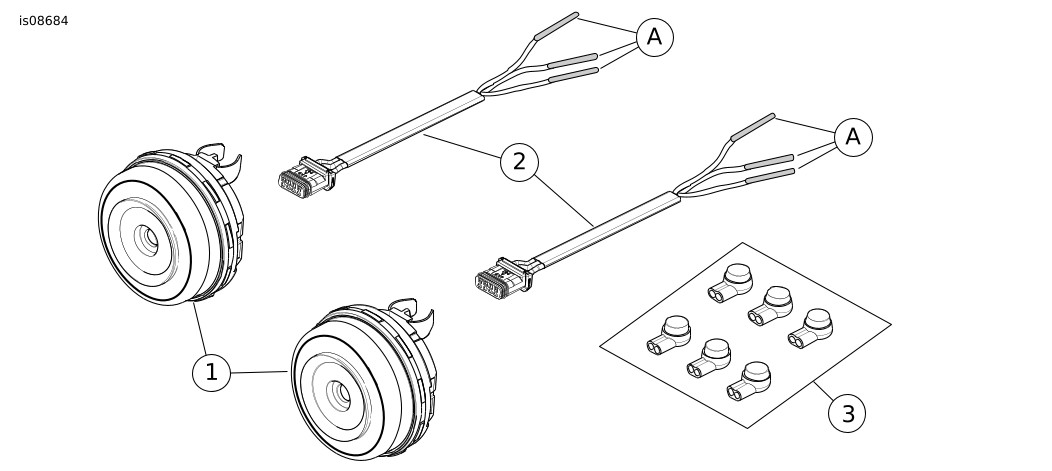

Рисунок 5. Запасные части: Лампа хода / остановки / поворота
Таблица 1. Таблица запасных частей
Комплект | Позиция | Описание (количество) | Номер запасной части |
|---|---|---|---|
Комплект 67800639 Янтарный светодиод | 1 | Лампа стоп / ход / поворот (2) | 67800257 |
2 | Жгут проводов, светодиод (2) | 69201498 | |
3 | Разъем проводов, соединением встык, уплотнение (6) | 69201499 | |
Комплект 67800640 Красный светодиод | 1 | Лампа стоп / ход / поворот (2) | 67800308 |
2 | Жгут проводов, светодиод (2) | 69201498 | |
3 | Разъем проводов, соединением встык, уплотнение (6) | 69201499 | |
Упомянутые в тексте, но не включенные в комплект позиции: | |||
A | Термоусадочная изоляция | ||
