CRUISE CONTROL KIT, SOFTAIL MODELS (クルーズコントロールキット、Softailモデル)
J062272018-08-08
概略
キット番号
41000369
適合モデル
モデルの適合性については、P&Aカタログまたはwww.harley-davidson.comのパーツとアクセサリーに関するセクションをご覧ください。
取り付け要件
注記
このキットを使用するには、車両の電子制御モジュール (ECM)でクルーズコントロールが「ENABLED」(有効)に設定されていることを確認する必要があります。 工場で訓練を受けた、ハーレーダビッドソン ジャパン正規販売網店の技術者が、次のツールを使用してクルーズコントロールを設定する必要があります。DIGITAL TECHNICIAN II (デジタルテクニシャンII) (部品番号:HD-48650)
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、該当する年式/モデルの車両のサービスマニュアルが必要です。 マニュアルはハーレーダビッドソン ジャパン正規販売網店にてお買い求めいただけます。
準備
警告誤ってエンジンを始動すると、死亡事故や重大な人身事故を引き起こすおそれがあるため、メインヒューズを外して作業を開始してください。 (00251b)
注記
- スマートサイレン装備車: セキュリティーフォブがある状態で、イグニッションスイッチをオンにします。 システムが解除された後、イグニッションスイッチをOFF (オフ)にします。 直ちにメインヒューズを取り外します。 サービスマニュアルを参照してください。
- スマートサイレン非装備車の場合: メインヒューズを取り外します。 サービスマニュアルを参照してください。
| 1. | メインヒューズを取り外します。 サービスマニュアルを参照してください。 |
取り付け
注記
レフトハンドコントロールモジュール (LHCM)の接続を外す前に、配線の取り回し状態をメモします。
| 1. | 取り外す LHCM。 サービスマニュアルを参照してください。 | |
| 2. | 注記 2018年以降のSoftail Deluxeモデル: スイッチLH方向指示/AUXランプスイッチキャップ | |
| 3. | 新品の LHCMから、上下ハウジングアッセンブリーを分割します。 サービスマニュアルを参照してください。 | |
| 4. | 新品のLHCMを取り付けます。 サービスマニュアルを参照してください。 |
完了
| 5. | 注記 メインヒューズを取り付ける前に、イグニッションスイッチがOFF (オフ)になっていることを確認してください。 | |
| 6. | Digital Technician II (DT II)を取り付け、以下の作業を行います: a. [Vehicle information (車両情報)] > [Tool Box (ツールボックス)] > Vehicle Setup (車両設定)] > [Cruise Contro (クルーズコントロール)]と進み、[Enable (有効にする)]をクリックします。 | |
| 7. | 取り外す DT II。 | |
| 警告 車両を運転する前に、全てのランプやスイッチ類が正常に作動することを確認してください。 被視認性が低いと、死亡事故または重大な人身事故につながるおそれがあります。 (00316a) | ||
| 8. | イグニッションスイッチをIGNITION (イグニッション)に入れますが、エンジンは始動させないでください。 ハンドルを左右のステアリングストップまで切り、ハンドルバーコントロールがそれぞれで機能するか確認します。 左ハンドルバーコントロールがフューエルタンクに接触する場合は、ハンドルバーを少し上方に回します。 サービスマニュアルを参照してください。 | |
| 9. | クルーズコントロールの使用方法については、オーナーズマニュアルの「クルーズコントロール」のセクションを参照してください。 車両に乗ってテストします。 クルーズコントロールが正常に動作していることを確認します。 |
交換用パーツ

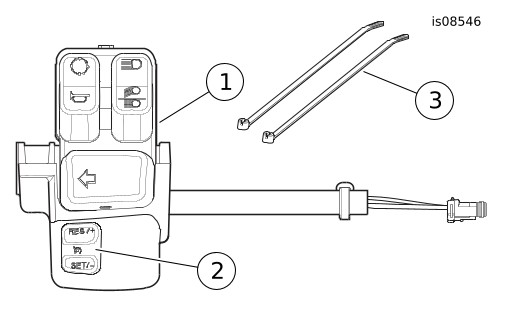

図1。 交換用パーツ、Softailクルーズコントロールキット
表1。 交換用パーツ
アイテム | 詳細(数量) | 部品番号 |
|---|---|---|
1 | ハンドルバースイッチハウジング 左側、クルーズコントロール付き (2) | 別売りなし |
2 | キーキャップ、クルーズコントロールRES/SET | 71500290 |
3 | ケーブルストラップ(6) | 10065 |
