SCREAMIN' EAGLE XL Performance II CAM KIT
J062382022-03-04
ALLMÄNT
Satsnummer
25400125
Modeller
Om du vill ha information om modellapplikationer kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).
Tabell 1. specifikation för kamaxel
Beskrivning | Specifikation |
|---|---|
Intag öppet | 11 grader BTDC |
Intag stängt | 45 grader ABDC |
Intagstid | 236 grader |
Avgasrör öppet | 60 grader BBDC |
Avgasrör stängt | 21 grader ATDC |
Avgasrör varaktighet | 261 grader |
Alla data tagna vid 0,053 in (0,135 cm) lyft | |
Ventillyft | 0,585 tum (1,486 cm) |
Installationskrav
Detta kit kräver även separat inköp av packningssats, toppöversyn (2007 och senare modeller) (17049-08) eller (2004-2007 modeller) (17049-04A). Dessa delar är tillgängliga från en Harley-Davidson återförsäljare.
Detta kit kräver även separat köp av Cam växellådas packning (25263-90D) som är tillgänglig från en Harley-Davidson återförsäljare.
ANMÄRKNING
Alla brickor och fästelement som används i motorn är härdade. De får inte blandas eller ersättas med ej härdade delar. Återanvänd inte täckpackningen.
VARNINGFörarens och passagerarens säkerhet är beroende av att denna sats monteras korrekt. Följ rätt tillvägagångssätt enligt verkstadshandboken. Om du inte kan utföra åtgärden eller saknar rätt verktyg låter du en Harley-Davidson-återförsäljare utföra monteringen. Om den här satsen monteras felaktigt kan det leda till dödsfall eller allvarliga personskador. (00333b)
ANMÄRKNING
Det här instruktionsbladet hänvisar till information i verkstadshandboken. Det krävs en verkstadshandbok för din motorcykelmodell när denna installation ska utföras. En sådan finns tillgänglig hos Harley-Davidson-återförsäljare.
EO etikett
Denna produktinformationsetikett krävs endast i delstaten Kalifornien. PRODUKTINFORMATIONSETIKETT KRÄVS FÖR ATT PASSERA CALIFORNIA SMOG CHECK PROGRAM.
| 1. | Placera informationsetiketten på ramens högra rör direkt under Fordonets ramnummer (VIN) etiketten. | |
| 2. | Installera inte denna produktetiketten över andra produktinformationsetiketter. | |
| 3. | Denna produktinformationsetikett får inte installeras på andra fordon än vad som anges. |
Referens Tabell 2 för EO nummer.
Tabell 2. California EO etikett
Beskrivning | EO etikett artikelnummer |
|---|---|
Etikett, Environmental Protection Agency (EPA) , EO | 14003620 |
Satsinnehåll
ANMÄRKNING
Satsen är endast avsedd för högpresterande program. Detta kit är inte lagligt för försäljning eller användning på föroreningskontrollerade motorfordon. Denna sats kan reducera den begränsade fordonsgarantin eller göra den ogiltig. Motorrelaterade prestandadelar är ENDAST AVSEDDA FÖR ERFAREN FÖRARE.
MONTERING
ANMÄRKNING
Kontrollera motorn efter ventilfjäderspolbindning vid fullt lyft, ventil till ventilavstånd och kolv till ventilavstånd. Harley-Davidson rekommenderar att denna inspektion eller någon efterföljande kolvmodifiering genomförs av en Harley-Davidson återförsäljare.
ANMÄRKNING
Se servicemanualen för steg 1-8.
| 1. | Ta bort huvudsäkringen. | |
| 2. | Avlägsna tändstiften. | |
| 3. | Rotera vevaxeln så att båda ventilerna är stängda på cylindern som bearbetas. | |
| 4. | Ta bort vipplådskydd. Ta bort och kassera packningar. | |
| 5. | Ta bort den inre vippkåpan. | |
| 6. | Ta bort tryckskydds kåpor, tryckskydd, tappetstyrningar och tappets. | |
| 7. | Ta bort kugghjulsskruvarna. Ta bort kugghjulsluckan. Ta bort och kassera växellockpackningen. | |
| 8. | Markera eller notera alla positionsventiltågskomponenter. Ventiltågskomponenterna måste installeras om i ursprungliga lägen under återmonteringen. ANMÄRKNING Fästutrustning, oljepumpens utrustning eller oljepumpen behöver inte tas bort. | |
| 9. | Se Figur 1 . Rotera motorn för att justera tidsmarkeringarna. Kammarna är numrerade 1-4 från de bakre avgasrören (1) till de främre avgasrören (4). Ta bort kamaxeln (2). En i taget, ta bort kamaxlarna (1), (3) och (4) och ersätt med lämplig kamaxel från detta kit. Var noga med att upprätthålla justeringen för tidsjustering. Installera kamaxel (2) från detta kit sist. Kontrollera noggrant justeringen av alla tidsmarkeringar. ANMÄRKNING Se servicemanualen för följande steg: | |
| 10. | Installera växellåda. a. Kontrollera att angivet kamaxelutrymme finns. b. Dra åt skruvarna efter slutmonteringen. Åtdragning: 9–12 N·m (80–110 in-lbs) Skruvar | |
| 11. | Installera tappetstyren och tappets med de nya O ringarna. Kontrollera att tappets är helt oljade. ANMÄRKNING Vid installation av icke lagerkameror måste kolv till ventilutrymmet kontrolleras. | |
| 12. | Placera modelleringslera, cirka 1/8 i tjock, på kolvventilavlastningar (i områden där ventilen kan komma i kontakt med kolvar). | |
| 13. | Se servicemanualen för steg 10-11. | |
| 14. | Installera cylinderhuvuden med gamla packningar. | |
| 15. | Dra tillfälligt åt skruvarna i topplocket. Åtdragning: 9,5 N·m (7 ft-lbs) Cylinderhuvudskruvar ANMÄRKNING Vänta tio minuter innan du vrider motorn efter installation av tryckstångarna. Då hinner tapparna luftas och det förhindrar böjda stötstänger och ventiler. | |
| 16. | Installera tillfälligt inre vippkåpas enhet med gamla packningar. | |
| 17. | Kontrollera tryckstångens längd. Installera tryckstångar. Låt tappets rinna ut. | |
| 18. | Rotera motorn så att båda ventilerna på den främre cylindern är delvis öppna. Lys med en lampa i avgasporten. Titta igenom tändstiftsöppningen. Rotera vid behov motorn till den punkt där avgas- och insugningsventilernas huvuden korsar. | |
| 19. | Kontrollera avståndet mellan avgas- och insugningsventilhuvudena. Använd en 0,040 i (0,102 cm) ledningsmätare för att göra denna mätning. | |
| 20. | Upprepa tidigare installationssteg för inre vippkåpa för andra cylindern. | |
| 21. | Kontrollera tryckstångens längd. Installera tryckstångar. Låt tappets rinna ut. ANMÄRKNING Om det inte finns tillräckligt med utrymme, slipa ventilsätena djupare in i huvudet för att få 0,040 in (0,101 cm) utrymme mellan ventilhuvudena. Sänk inte ventilmarginalen till mindre än 0,031 cm på 1 200 cc motorer. Installera motorn och upprepa steg 10 efter slipventilsäten. och 16. Kontrollera ventilhuvudets utrymme igen. | |
| 22. | Rotera motorn två kompletta varv för hand. Ta bort cylinderhuvuden och mät lera vid dess tunnaste punkt. Om leran inte är minst 0,080 tum tjock, slipa ventilen som sitter djupare in i huvudet eller beskär skåror i kolvkronan för att få den dimensionen. Skårornas djup får inte överstiga 0,135 tum (0,343 cm). | |
| 23. | När alla mätningar har genomförts installerar du cylinderhuvuden med hjälp av nya packningar, enligt servicehandbokens procedurer, för vridmomentsekvens för cylinderhuvuds installation. | |
| 24. | Installera den inre vippkåpans installation enligt servicehandboken för vippkåpans installations vridmomentsekvens. | |
| 25. | Installera vipplådor med nya packningar från packningssatsen. Se servicemanualen för korrekta vridmomentspecifikationer. | |
| 26. | Se verkstadshandboken. Sätt tillbaka huvudsäkringen. |
FÖRBÄTTRA MOTORNS UTEFFEKT
För att få maximal motoreffekt tillgänglig vid installation av detta Screamin' Eagle Cam Kit rekommenderar Harley-Davidson förgasare, luftrenare, avgassystem och tändmodulbyten. Kontakta din Harley-Davidson-återförsäljare.

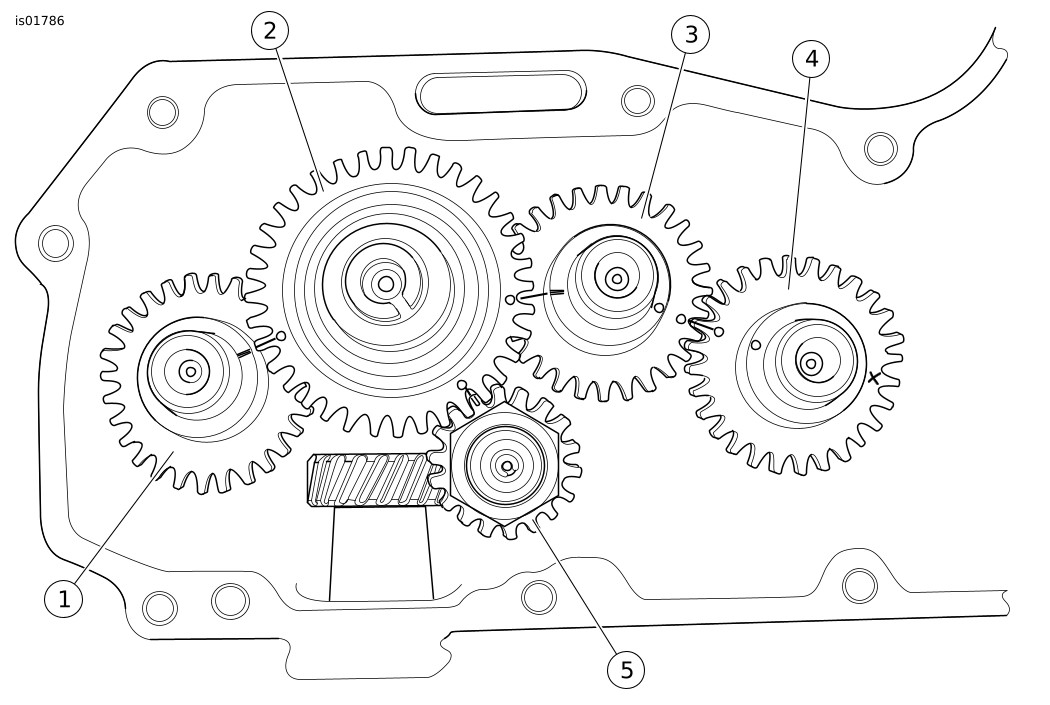

| 1 | Bakre avgaskamerautrustning |
| 2 | Bakre inloppskamerautrustning |
| 3 | Främre inloppskamerautrustning |
| 4 | Främre avgaskamerautrustning |
| 5 | Pinjongväxel |
Figur 1. Korrekt justering av kamaxels tidsmärken
RESERVDELAR

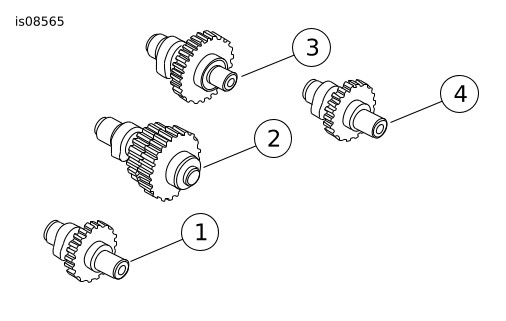

Figur 2. Reservdelar: XL Cam Set med hög prestanda
Tabell 3. Reservdelar
Komponent | Beskrivning (antal) | Artikelnummer |
|---|---|---|
1 | Kamaxel, bakre avgasrör | Säljs ej separat |
2 | Kamaxel, bakre intag | Säljs ej separat |
3 | Kamaxel, främre intag | Säljs ej separat |
4 | Kamaxel, främre avgasrör | Säljs ej separat |
