TRILLINGSDEMPER SCREAMIN’ EAGLE BIG TWIN
J058852015-04-23
ALGEMEEN
Setnummer
40100061, 42200064A, 42200095A
Modellen
Deze set past op:
- Dyna-modellen van 2006 en later
- Touring-modellen van 2007 en later
- Softail-modellen van 2007 en later
Vereiste aanvullende onderdelen
- Voor de juiste montage van deze set moet een nieuwe pakking voor het primaire deksel apart worden besteld.
- Montageset oliegeleider (onderdeelnr. 11100088). Alleen beschikbaar voor dealerbedrijven.
- Rotor (onderdeelnr. 30041-08A): Dyna-modellen van 2006 t/m 2011, Softail-modellen van 2007 t/m 2011 (behalve FXCW-modellen van 2008 en 2009, FXCWC-modellen van 2008 t/m 2011, FXSTSSE3-modellen van 2009, FXSTSE-modellen van 2010 en FXSTSE2-modellen van 2011) en Touring-modellen van 2007 t/m 2010. Opgenomen in 40100061.
- Stator (onderdeelnr. 30017-07): Dyna-modellen van 2006
Vereiste gereedschappen en materialen
Ombouwset kitpistool (onderdeelnr. 11100075).
Vasthoudgereedschap voor de primaire aandrijving:
- Touring-modellen van 2007 en later (onderdeelnr. H-D-48219).
- Dyna-modellen van 2006 en later en Softail modellen van 2007 en later (onderdeelnr. HD-47977).
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze bevestiging is een servicehandleiding voor uw model motorfiets en desbetreffende modeljaar vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
Zie Afbeelding 7 en Tabel 1.
VERWIJDEREN
WAARSCHUWINGOm te voorkomen dat de motorfiets per ongeluk start, met mogelijk ernstig of dodelijk letsel tot gevolg, dient u voordat u verder gaat de accukabels (de minkabel (-) eerst) los te koppelen. (00307a)
- Verwijder het zadel en ontkoppel de accukabels; doe als eerste de minkabel (-), zoals beschreven in de servicehandleiding. Bewaar alle bevestigingsmaterialen van het zadel.
- Verwijder de onderdelen van de aandrijving zoals beschreven in de servicehandleiding.
- Dyna-modellen van 2006 t/m 2011, Softail-modellen van 2007 t/m 2011 (behalve FXCW-modellen van 2008 en 2009, FXCWC-modellen van 2008 t/m 2011, FXSTSSE3-modellen van 2009, FXSTSE-modellen van 2010 en FXSTSE2-modellen van 2011) en Touring-modellen van 2007 t/m 2010: Verwijder de dynamorotor zoals beschreven in de servicehandleiding.
- Dyna-modellen van 2006: Vervang de stator door nieuwe stator (onderdeelnr. 30017-07) zoals beschreven in de servicehandleiding.
MONTAGE
Lees voordat u begint eerst het veiligheidsinformatieblad van de lijm die bij de montageset oliegeleider gebruikt wordt. De lijm mag slechts volgens voorschrift gebruikt worden. Gebruik geschikte persoonlijke beschermingsmiddelen en handschoenen. Zorg voor een juiste afvoer van de gebruikte spuitmond en breng de dop weer aan.
| 1. | Zie Afbeelding 1. Plaats de lijmkoker en de ombouwset kitpistool (onderdeelnr. 11100075) in het kitpistool (niet bijgeleverd). |  Afbeelding 1. Kitpistool met adapter | ||||
| 2. | Maak het primaire deksel met PJ-1 of een vergelijkbaar reinigingsmiddel schoon. Wrijf de plaats voor de geleider met gedenatureerde alcohol in om residu te verwijderen. Laat het helemaal drogen. | |||||
| 3. | Controleer de passing van de toepasselijke oliegeleider op het gereinigde primaire deksel: a. Onderdeelnr. 62700063 voor Touring-modellen b. Onderdeelnr. 62700064 voor Softail- or Dyna-modellen OPMERKING Voordat u de lijm op het onderdeel aanbrengt, laat u de epoxy uit de buis lopen, tot het er egaalgrijs uitkomt. | |||||

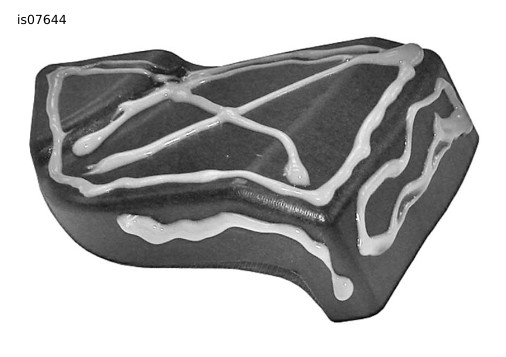

| 4. | Zie Afbeelding 2. Plaats de oliegeleider (met de kapzijde bovenaan) op een schoon beschermd oppervlak. Breng de lijm als volgt aan: a. Breng lijm aan langs de gehele buitenrand van het onderdeel. b. Spuit een grote letter 'X' op het onderdeel. c. Breng lijm aan op de zijkanten die in aanraking komen met het primaire deksel. |  Afbeelding 2. Aanbrengen van lijm | ||||
| 5. | Zie Afbeelding 3. Plaats de oliegeleider zorgvuldig in het primaire deksel en druk het stevig aan. Schuif de oliegeleider op de juiste plaats. Trek deze NIET omhoog. | |||||
| 6. | Monteer de borgklem op de oliegeleiderrand en de aangrenzende aluminium rib, zoals afgebeeld. |  Afbeelding 3. Montage oliegeleider en borgklem | ||||
| 7. | Zie Afbeelding 4. Bescherm het buitenoppervlak van het primaire deksel tegen beschadiging. Houd de oliegeleider met een C-klem op zijn plaats. Wacht ongeveer 30 minuten voordat u de onderdelen hanteert. |  Afbeelding 4. Samenklemmen van de onderdelen | ||||
| 8. | Dyna-modellen van 2006 t/m 2011, Softail-modellen van 2007 t/m 2011 (behalve FXCW-modellen van 2008 en 2009, FXCWC-modellen van 2008 t/m 2011, FXSTSSE3-modellen van 2009, FXSTSE-modellen van 2010 en FXSTSE2-modellen van 2011) en Touring-modellen van 2007 t/m 2010: Zie Afbeelding 7. Plaats de nieuwe dynamorotor (A) op de as van het krukastandwiel volgens de instructies in de servicehandleiding. | |||||
| 9. | Zie Afbeelding 7. Breng een dun laagje primaire kettingkastolie aan op de spiebanen van het drukstuk (5) en de buitenste spiebanen van de asverlenging (4). Monteer de asverlenging met de vlakke zijde tegen de dynamorotor aan. | |||||
| 10. | De buitendiameters van de veren moeten elkaar aanraken zoals afgebeeld in Afbeelding 5. | |||||
| 11. | Plaats de schuifnok (5) met de vlakke zijde tegen de kleine schotelveer. Breng op de schuine zijden van de schuifnok primaire kettingkastolie aan. OPMERKING
| |||||
| 12. | Plaats de componenten van de aandrijflijn (primaire ketting, compensatietandwiel en koppeling). Door de kettingaandrijving iets te verdraaien, wordt de montage op de spiebanen makkelijker. |  Afbeelding 5. Verenpakket | ||||
| 13. | Reinig de schroefdraad van de hoofdasmoer van de koppelingsnaaf en breng activeringsmiddel aan. Breng twee druppels LOCTITE 262 DRAADBORG- EN AFDICHTMIDDEL MET HOGE STERKTE (rood) aan op de schroefdraad. Schroef de moer op de hoofdas. Draai deze handvast aan. OPMERKING Let er bij het plaatsen van de bout (10) op dat de schotelveren goed uitgelijnd zijn en dat de veer die zich het dichtst bij de rotor bevindt niet tussen de asverlenging en de rotor geschoven is. | |||||
| 14. | Smeer het druklager (8) licht in met primaire kettingkastolie. Monteer drukring (7), lager (8), drukring (7), tandwielhouder (9) en bout (10). Draai deze handvast aan. |
Afbeelding 6. Montage krukastandwielbout | ||||
| 15. | Zie Afbeelding 6. Plaats het VASTHOUDGEREEDSCHAP VOOR DE PRIMAIRE AANDRIJVING volgens de afbeelding tussen de tandwielen van de motor en van de koppeling. OPMERKING De compensatietandwielbout heeft een T70-aandrijving. Gebruik een T70-DOPSLEUTEL (Onderdeelnummer:STX70E). | |||||
| 16. | Zie Afbeelding 7. Draai de compensatietandwielbout (10) vast tot 135,6 N·m (100 ft-lbs). OPMERKING Let op dat de shims (14) niet tussen de asverlenging en de dynamorotor vallen als de bout wordt losgedraaid. | |||||
| 17. | Draai de bout een halve slag los (180 graden). | |||||
| 18. | Uiteindelijk aanhalen tot 237,3 N·m (175 ft-lbs). | |||||
| 19. | FXCW/C (Rocker)], FXSTSSE3 (Screamin’ Eagle Softail Springer), FXSBSE (Screamin’ Eagle Softail Breakout) en FXSB/FXSB103 (Breakout)-modellen: Plaats de olieslinger (15) op de tandwielhouder (9). | |||||
| 20. | Draai het compensatietandwiel (6) om te controleren of er een lichte druk door de veren op het tandwiel wordt uitgeoefend. Er mag geen speling voelbaar zijn. Als de versnellingsbak in de vrijstand staat, moet het tandwiel met de hand iets verdraaid kunnen worden. | |||||
| 21. | Voltooi de montage volgens de instructies in de servicehandleiding: a. Monteer de resterende onderdelen van de aandrijving. b. Stel de koppeling af. c. Plaats de kettingspanner van de primaire ketting. d. Plaats de primaire kettingkast met een nieuwe pakking (apart verkrijgbaar). e. Vul de primaire kettingkast met smeermiddel. |
TERUGBRENGEN IN RIJKLARE TOESTAND
| 22. | Controleer of de contactsleutelschakelaar in de stand OFF (uit) staat. | |
| 23. | Breng een dunne laag Harley-Davidson smeermiddel voor elektrische contacten (onderdeelnr. 99861-02), vaseline of corrosiewerend middel aan op de accupolen. Sluit de accukabels aan (eerst de pluskabel) volgens de instructies in de servicehandleiding. | |
| WAARSCHUWING Sluit eerst de pluskabel (+) van de accu aan. Mocht de pluskabel (+) in contact komen met massa terwijl de minkabel (-) nog is aangesloten, dan kan de accu door de vonken die dan ontstaan, exploderen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00068a) WAARSCHUWINGTrek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b) | ||
| 24. | Monteer het zadel volgens de instructies in de servicehandleiding. |
SERVICEONDERDELEN
Afbeelding 7. Serviceonderdelen: Trillingsdemperset Screamin’ Eagle Big Twin
Tabel 1. Serviceonderdelen
Item | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
* | Verenpakket (inclusief items 1 t/m 3) | 83936-09A |
1 |
| Niet afzonderlijk verkrijgbaar |
2 |
| Niet afzonderlijk verkrijgbaar |
3 |
| Niet afzonderlijk verkrijgbaar |
* | Trillingsdemperset, Dyna van 2006 en later, Touring van 2007 en later, Softail van 2007 en later (behalve onderstaande modellen) (bevat items 4 t/m 13) | 36500034A |
* | Trillingsdemperset, FXCW/C (Rocker), FXSTSSE3 (Screamin’ Eagle Softail Springer), FXSBSE (Screamin’ Eagle Softail Breakout) en FXSB/FXSB103 (Breakout)-modellen (bevat items 4 t/m 13) | 36500078A |
4 |
| Niet afzonderlijk verkrijgbaar |
5 |
| Niet afzonderlijk verkrijgbaar |
6 |
| Niet afzonderlijk verkrijgbaar |
* |
| 36500079 |
7 |
| Niet afzonderlijk verkrijgbaar |
8 |
| Niet afzonderlijk verkrijgbaar |
9 |
| Niet afzonderlijk verkrijgbaar |
10 |
| 10500031 |
11 |
| 12200065 |
12 |
| 62700063 |
13 |
| 62700064 |
14 | Olieslinger, alleen FXCW/C (Rocker), FXSTSSE3 (Screamin’ Eagle Softail Springer), FXSBSE (Screamin’ Eagle Softail Breakout) en FXSB/FXSB103 (Breakout)-modellen | 62700062 |
15 | Dynamorotor, naar behoefte | 30041-08A |
