刹车钳套件

J058882014-04-04

概述

套件编号

41300127

车型

关于车型配件信息，参见P&A Retail Catalog（零件与附件零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。

此套件直接更换原厂设备（OE）部件，安装方式相同。

安装要求

需要新鲜、未污染的密封容器装液压刹车液。参阅本年度/车型摩托车维修手册确定正确刹车液。

警告

骑手和乘客的安全取决于此套件的正确安装。采用相关维修手册程序。如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。此套件安装不当可能造成死亡或重伤。 (00333b)

注意

此说明书引用了维修手册信息。此安装需要本年度/车型摩托车维修手册。哈雷戴维森经销商处有售。

警告

刹车为关键安全部件。若要维修或更换刹车，请联系哈雷戴维森经销商。维修不当的刹车会给刹车性能带来不良影响，可能造成死亡或重伤。 (00054a)

套件内容

参见图1和表1。

准备

警告

为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)

注意

带有防盗警报器：在有防盗遥控钥匙的情况下，将点火开关转至ON（打开）位置。参见维修手册。系统解除设防后，将点火开关转至OFF（关闭）位置。立即拆下主保险丝。
不带防盗警报器：参见维修手册。拆下主保险丝。

安装

警告

接触DOT 4制动液可严重影响健康。未佩戴适当的皮肤和眼部保护装备可导致死亡或重伤。

如果吸入：保持冷静，移动至空气新鲜的位置，就医。
如果发生皮肤接触：去除被污染的衣物。立即用大量清水冲洗皮肤15-20分钟。如果发炎，请就医。
如果进入眼睛：翻开受影响眼睛的眼睑，使用流动水至少冲洗15分钟。如果发炎，请就医。
如果吞入：冲洗口腔，然后大量饮水。切勿引吐。有毒物质接触控制。需要立即就医。
请参见sds.harley-davidson.com上的安全数据表（SDS）了解更多详情。

(00240e)

通告

DOT 4刹车液会损坏与之接触的已油漆面板和车身面板。检查刹车时，请务必谨慎，以免刹车液溅到摩托车表面。否则可导致摩托车外观损坏。 (00239c)

注意

如果DOT 4刹车液洒到漆面上，请立即用干净水冲洗。

覆盖其附近的摩托车表面，防止DOT 4刹车液溢出或溅出导致漆面损伤。

警告

更换刹车管线密封垫。重新使用原来的密封垫会导致刹车失效和车辆失控，有可能造成死亡或重伤。 (00318a)

通告

小心地拆下刹车管线部件。密封面损坏可导致泄漏。 (00320a)

参见维修手册。拆下OE前刹车钳。
遵循维修手册中的说明安装新的前刹车钳。
参见维修手册。拆下OE后刹车钳。
参见维修手册。安装新的后刹车钳。

完成

注意

安装主保险丝之前，确保点火钥匙开关处于OFF（关闭）位置。

参见维修手册。安装主保险丝。

警告

在修完刹车后、驾驶摩托车之前，反复操作刹车以增加刹车系统压力。压力不足会影响刹车性能，可能造成死亡或重伤。 (00279a)

警告

在维修刹车系统之后，应在低速情况下对刹车进行测试。如果刹车运行不正常，在高速状态下测试刹车会导致失控，有可能造成死亡或重伤。 (00289a)

维修零件

表1。维修零件

项目	描述（数量）	零件编号
1	左前刹车钳组件（红色）（包括项目2-7）	41300128
2	前刹车活塞套件	44313-08A
3	刹车片弹簧套件	44337-08
4	标牌	44404-00
5	排气螺丝	44400-00
6	排气螺丝盖	44147-87A
7	桥接螺栓（2）	4564M
8	后刹车钳组件（红色）（包括项目9-14）	41300130
9	后刹车钳衬套	不单独出售
10	后刹车活塞套件	42344-08A
11	后刹车片弹簧	42347-08
12	标牌	44404-00
13	排气螺丝	44400-00
14	排气螺丝盖	44147-87A
15	后刹车螺栓销（项目“E”中也包括）	44154-08B
16	刹车钳滑块销（上部）	42143-08B
17	后刹车片销套件	42345-08
18	密封垫（4）	41731-01
文字中提到，但套件中不包括的项目：
A	前刹车片套件（零件编号46363-11）
B	刹车钳安装螺栓（上部，零件编号44163-00）
C	刹车钳安装螺栓（下部，零件编号44160-00）
D	后刹车片套件（零件编号42298-08）
E	后刹车钳销套件（零件编号44066-08A。包括项目15）

维修零件

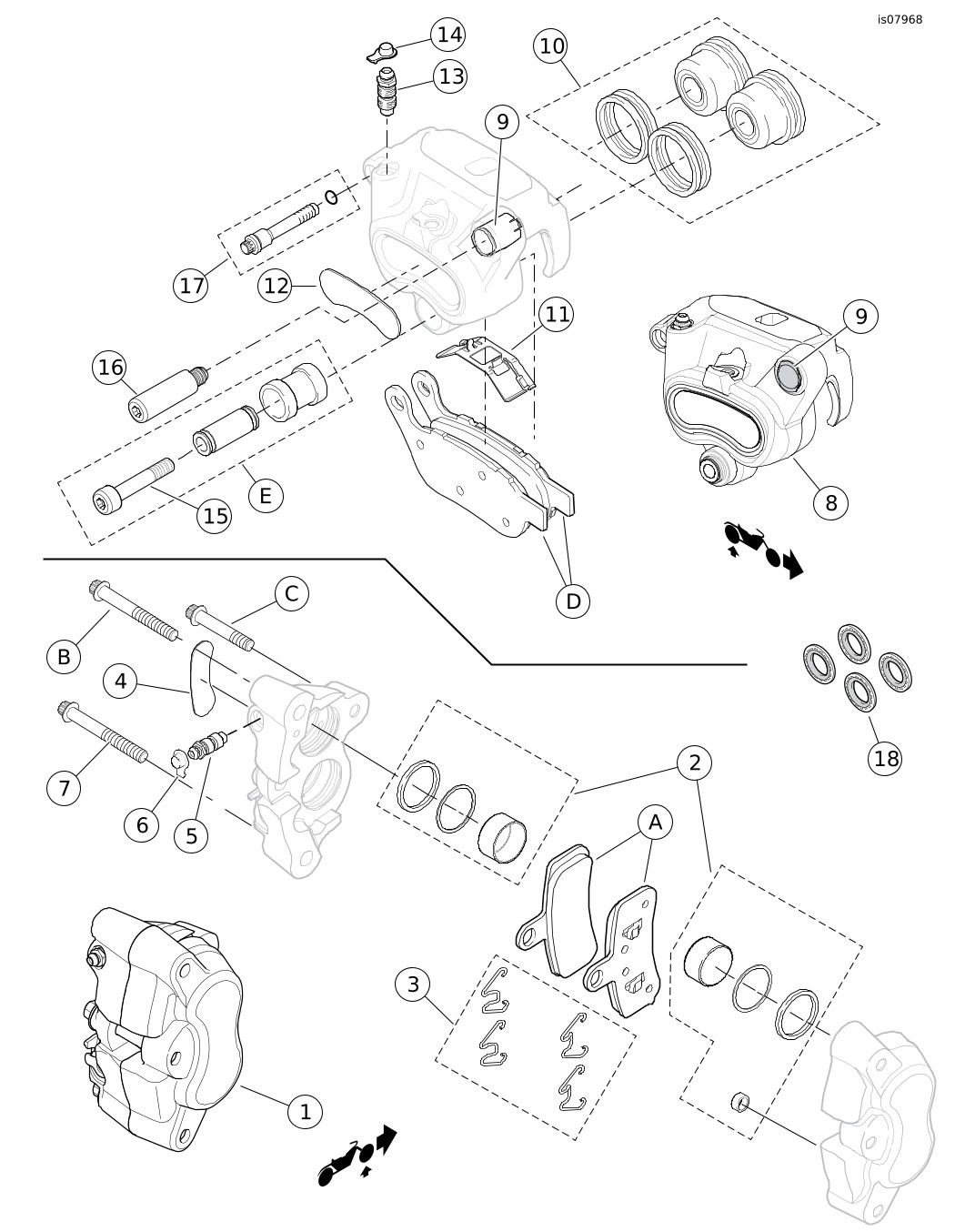

图1。维修零件：刹车钳套件
