REMKLAUWSET
J058882014-04-04
ALGEMEEN
Setnummer
41300127
Modellen
Voor modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Deze set is een directe vervanging voor standaard (OE) componenten en wordt op dezelfde manier gemonteerd.
Montage vereisten
U hebt ook verse, niet-vervuilde, hydraulische remvloeistof uit een afgedichte container nodig. Raadpleeg uw servicehandleiding voor het juiste type remvloeistof voor dit jaar/model motorfiets.
WAARSCHUWING
De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
Dit instructieblad verwijst naar informatie in de servicehandleiding. Voor installatie is een servicehandleiding voor dit modeljaar/model motorfiets vereist. Deze is bij een Harley-Davidson-dealer verkrijgbaar.
WAARSCHUWING
Remmen zijn van cruciaal belang voor de veiligheid. Neem contact op met een Harley-Davidson-dealer indien de remmen moeten worden gerepareerd of vervangen. Remmen waaraan niet het juiste onderhoud is uitgevoerd, kunnen de remwerking negatief beïnvloeden, met mogelijk ernstig of dodelijk letsel tot gevolg. (00054a)
Setinhoud
Zie Afbeelding 1 en Tabel 1.
VOORBEREIDING
WAARSCHUWING
Om te voorkomen dat de motorfiets per ongeluk start, met ernstig of dodelijk letsel tot gevolg, moet eerst de hoofdzekering worden verwijderd. (00251b)
OPMERKING
  • MET sirene: Draai met de afstandsbediening van het beveiligingssysteem aanwezig de contactsleutel naar de stand AAN. Raadpleeg de servicehandleiding. Zet na het uitschakelen van het alarmsysteem het contactslot op OFF (uit). Verwijder ONMIDDELLIJK de hoofdzekering.
  • ZONDER sirene: Raadpleeg de servicehandleiding. Verwijder de hoofdzekering.
INSTALLEREN
WAARSCHUWING
Contact met DOT 4-remvloeistof kan ernstige problemen met de gezondheid veroorzaken. Het niet dragen van geschikte huid- en oogbescherming kan ernstig of dodelijk letsel tot gevolg hebben.
  • Bij inademing: Blijf kalm, zorg voor frisse lucht, roep medische hulp in.
  • Bij aanraking met de huid: Verontreinigde kleding uittrekken. Spoel direct de huid af met veel water voor 15-20 minuten. Roep medische hulp in indien irritatie optreedt.
  • Bij aanraking met de ogen: Spoel de aangedane ogen voor tenminste 15 minuten uit onder stromend water met de oogleden opengehouden. Roep medische hulp in indien irritatie optreedt.
  • Indien ingeslikt: Spoel de mond en drink overvloedig water. Geen braken opwekken. Contact Gif Controle. Roep onmiddellijk medische hulp in.
  • Zie de veiligheidsvoorschriften (SDS) voor meer informatie op sds.harley-davidson.com
(00240e)
MEDEDELING
DOT 4-remvloeistof beschadigt gelakte frameoppervlakken waarmee het in contact komt. Wees altijd voorzichtig en bescherm oppervlakken tegen gemorste vloeistof wanneer aan de remmen wordt gewerkt. Het niet opvolgen van deze instructie kan cosmetische schade tot gevolg hebben. (00239c)
OPMERKING
Wanneer DOT 4-remvloeistof in aanraking komt met de lak, spoel het gebied dan ONMIDDELLIJK af met schoon water.
Dek nabijgelegen motorfietsoppervlakken af om te voorkomen dat de laklaag wordt beschadigd door het weglekken of spetteren van DOT 4-remvloeistof.
WAARSCHUWING
Vervang de remleidingpakkingen. Het opnieuw gebruiken van oorspronkelijke pakkingen kan ertoe leiden dat de remmen niet meer functioneren, waardoor u de controle over de motorfiets kunt verliezen met ernstig of dodelijk letsel tot gevolg. (00318a)
MEDEDELING
Verwijder voorzichtig de componenten van de remleiding. Beschadiging van het zittingoppervlak kan lekkage veroorzaken. (00320a)
  1. Raadpleeg de servicehandleiding. Verwijder de standaard (OE) voorremklauw.
  2. Installeer de nieuwe voorremklauw volgens de instructies in de servicehandleiding.
  3. Raadpleeg de servicehandleiding. Verwijder de standaard (OE) achterremklauw.
  4. Raadpleeg de servicehandleiding. Monteer de nieuwe achterremklauw.
VOLTOOIING
OPMERKING
Controleer of de contactsleutelschakelaar in de stand OFF (uit) staat voordat de hoofdzekering wordt geplaatst.
  1. Raadpleeg de servicehandleiding. Plaats de hoofdzekering.
WAARSCHUWING
Na het verrichten van onderhoud aan de remmen en alvorens met de motorfiets te gaan rijden, dienen de remmen een paar keer 'gepompt' te worden om druk in het remsysteem op te bouwen. Onvoldoende remdruk kan de remwerking negatief beïnvloeden, met mogelijk ernstig of dodelijk letsel tot gevolg. (00279a)
WAARSCHUWING
Na het repareren van het remsysteem dient u de remmen met lage snelheid te testen. Als de remmen niet goed functioneren kan testen bij hoge snelheden er toe leiden dat u de controle over de motorfiets kunt verliezen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00289a)
SERVICEONDERDELEN
Tabel 1. Serviceonderdelen
Item
Beschrijving (aantal)
Onderdeelnummer
1
Remklauw, linksvoor (rood) (bevat items 2-7)
41300128
2
  • Zuigerset, voorrem
44313-08A
3
  • Blokveerset
44337-08
4
  • Sticker
44404-00
5
  • Ontluchtingsschroef
44400-00
6
  • Kap, ontluchtingsschroef
44147-87A
7
  • Brugbout (2)
4564M
8
Remklauw, achter (rood) (bevat items 9-14)
41300130
9
  • Bus, achterremklauw
Niet afzonderlijk verkrijgbaar
10
  • Zuigerset, achterrem
42344-08A
11
  • Veer, achterremblok
42347-08
12
  • Sticker
44404-00
13
  • Ontluchtingsschroef
44400-00
14
  • Kap, ontluchtingsschroef
44147-87A
15
Boutpen, achterrem (ook opgenomen in item 'E')
44154-08B
16
Schuifpen, remklauw (boven)
42143-08B
17
Blokpenset, achterrem
42345-08
18
Afdichtingspakking (4)
41731-01
Items genoemd in de tekst, maar niet in de set inbegrepen:
A
Kussenset, voorrem (onderdeelnr. 46363-11)
B
Montagebout, remklauw (bovenste) (onderdeelnr. 44163-00)
C
Montagebout, remklauw (onderste) (onderdeelnr. 44160-00)
D
Blokset, voorrem (onderdeelnr. 42298-08)
E
Remklauwpenset, achterrem (onderdeelnr. 44066-08A. Bevat item 15)
SERVICEONDERDELEN

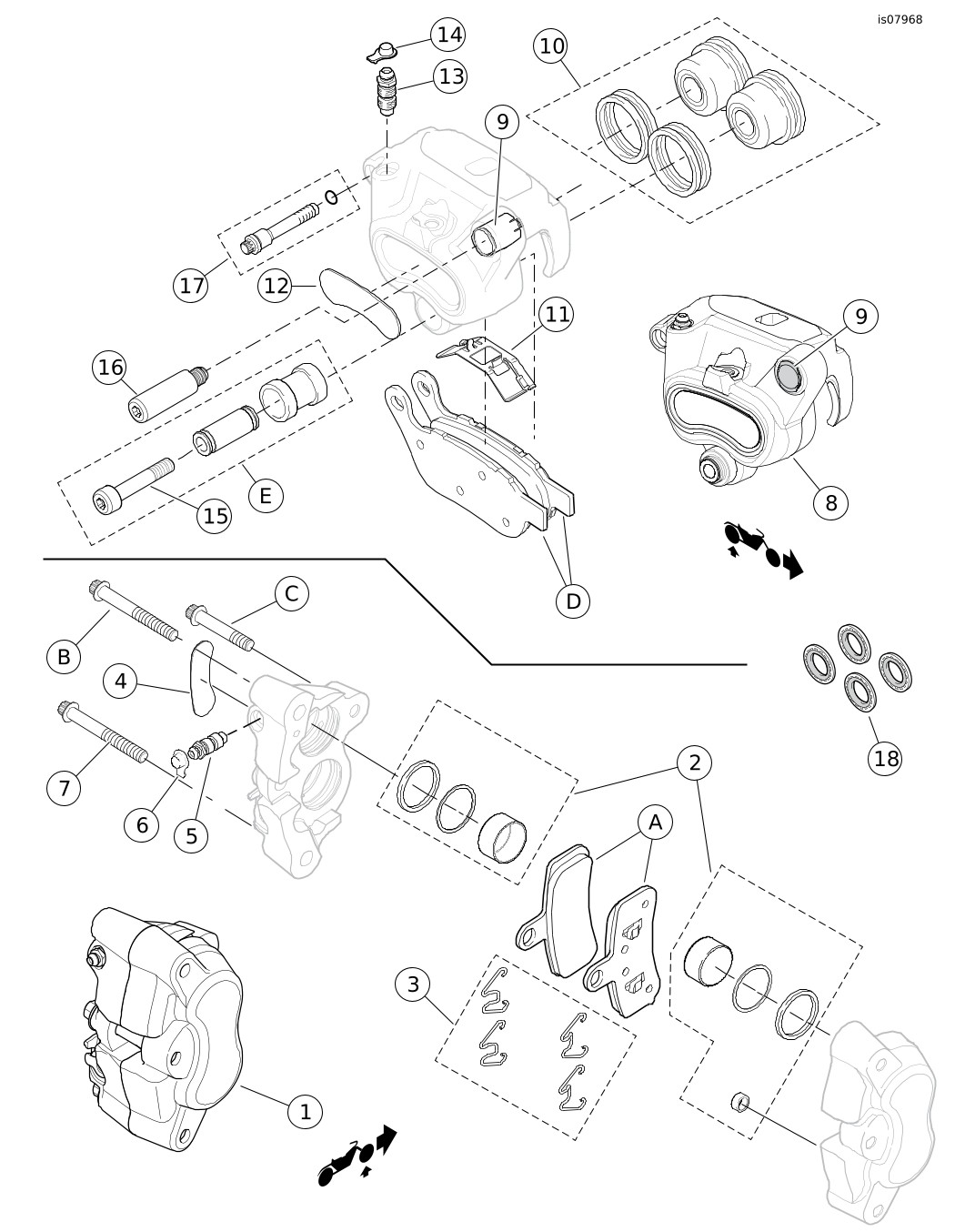

Afbeelding 1. Serviceonderdelen, Remklauwset
