KIT D’ÉTRIER DE FREIN

J058882014-04-04

GÉNÉRALITÉS

Numéro de kit

41300127

Modèles

Pour des informations sur la configuration des modèles, voir le catalogue P&A de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com (en anglais seulement).

Ce kit remplace directement les composants de l’équipement d’origine et s’installe de la même façon.

Exigences pour l’installation

Du liquide de frein hydraulique neuf et non contaminé provenant d’un récipient scellé sera nécessaire. Voir le manuel d’entretien correspondant à l’année et au modèle de la moto pour déterminer le liquide de frein approprié.

AVERTISSEMENT

La sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)

REMARQUE

Cette fiche d’instructions renvoie aux informations du manuel d’entretien. Il est nécessaire d’utiliser un manuel d’entretien correspondant au modèle et à l’année de la moto pour cette installation. Il est disponible auprès d’un concessionnaire Harley-Davidson.

AVERTISSEMENT

Les freins sont des composants cruciaux pour la sécurité. Contacter un concessionnaire Harley-Davidson pour la réparation ou le remplacement des freins. Des freins mal entretenus peuvent nuire à la performance des freins, ce qui pourrait causer la mort ou des blessures graves. (00054a)

Contenu du kit

Voir Figure 1 et Tableau 1.

PRÉPARATION

AVERTISSEMENT

Pour éviter tout démarrage accidentel de la moto, risquant d'entraîner la mort ou des blessures graves, déposer le fusible principal avant de poursuivre. (00251b)

REMARQUE

AVEC sirène de sécurité : En présence du porte-clés de sécurité, mettre l’interrupteur d’allumage en position MARCHE. Voir le manuel d’entretien. Après la désactivation du système, arrêter l’interrupteur d’allumage. Retirer IMMÉDIATEMENT le fusible principal.
SANS sirène de sécurité : Voir le manuel d’entretien. Retirer le fusible principal.

INSTALLATION

AVERTISSEMENT

Le contact avec du liquide de frein DOT 4 peut avoir des effets graves sur la santé. Ne pas porter des vêtements et des lunettes de protection adaptés risque de provoquer la mort ou des blessures graves.

En cas d'inhalation : Garder son calme, évacuer à l'air frais, consulter un médecin.
En cas de contact avec la peau : Retirer les vêtements souillés ou éclaboussés. Rincer la peau immédiatement à grande eau pendant 15 à 20 minutes. En cas d'irritation, consulter un médecin.
En cas de contact avec les yeux : Rincer les yeux pendant au moins 15 minutes à l'eau courante, en gardant les yeux ouverts. En cas d'irritation, consulter un médecin.
En cas d'ingestion : Rincer la bouche et boire beaucoup d'eau. Ne pas faire vomir. Contactez le Centre antipoison. Consulter immédiatement un médecin.
Pour plus d'informations, consulter la fiche de données de sécurité (FDS) sur le site sds.harley-davidson.com

(00240e)

AVIS

Le liquide de frein DOT 4 endommage les surfaces peintes et les panneaux de carrosserie avec lesquels il entre en contact. Toujours faire attention et protéger les surfaces contre les éclaboussures lorsque l’on travaille sur les freins. Sinon, cela risque de causer des dommages esthétiques. (00239c)

REMARQUE

Si le liquide de frein DOT 4 entre en contact avec des surfaces peintes, laver IMMÉDIATEMENT la zone avec de l’eau claire.

Couvrir les surfaces voisines de la moto pour les protéger contre les dommages de finition causés par les renversements ou les éclaboussures du liquide de frein DOT 4.

AVERTISSEMENT

Remplacer les joints de conduite de frein. La réutilisation des joints d’origine peut causer la défaillance des freins et la perte de contrôle du véhicule, ce qui pourrait causer la mort ou des blessures graves. (00318a)

AVIS

Retirer les composants de la conduite de frein avec soin. Les dommages aux surfaces de logement peuvent causer des fuites. (00320a)

Voir le manuel d’entretien. Retirer l’étrier de frein arrière d’origine.
Installer l’étrier de frein avant neuf conformément aux instructions du manuel d’entretien.
Voir le manuel d’entretien. Déposer l’étrier de frein arrière d’origine.
Voir le manuel d’entretien. Installer l’étrier de frein arrière neuf.

ACHÈVEMENT

REMARQUE

Vérifier que l’interrupteur à clé est à la position d’arrêt (OFF) avant d’installer le fusible principal.

Voir le manuel d’entretien. Installer le fusible principal.

AVERTISSEMENT

Après avoir effectué l'entretien des freins et avant de déplacer la moto, pomper sur les freins pour augmenter la pression dans le système de freinage. Une pression insuffisante risque de nuire à la performance des freins, ce qui pourrait causer la mort ou des blessures graves. (00279a)

AVERTISSEMENT

Une fois le système de freinage réparé, tester les freins à faible vitesse. Si les freins ne fonctionnent pas correctement, leur test à grande vitesse peut causer une perte de contrôle pouvant conduire à la mort ou des blessures graves. (00289a)

PIÈCES DE RECHANGE

Tableau 1. Pièces de rechange

Article	Description (quantité)	Numéro de pièce
1	Ensemble d’étrier de frein, avant gauche (rouge) (inclut les articles 2 à 7)	41300128
2	Kit de piston, frein avant	44313-08A
3	Kit de ressort de patin	44337-08
4	Autocollant	44404-00
5	Vis de purgeur	44400-00
6	Capuchon de vis de purgeur	44147-87A
7	Boulon de barrette (2)	4564M
8	Ensemble d’étrier de frein, arrière (rouge) (inclut les articles 9 à 14)	41300130
9	Bague, étrier arrière	Non vendu séparément
10	Kit de piston, frein arrière	42344-08A
11	Ressort, plaquette de frein arrière	42347-08
12	Autocollant	44404-00
13	Vis de purgeur	44400-00
14	Capuchon de vis de purgeur	44147-87A
15	Goupille de blocage de boulon, frein arrière (également incluse dans l’article « E »)	44154-08B
16	Goupille, coulisse d’étrier (inférieur)	42143-08B
17	Kit de goupille de patin, frein arrière	42345-08
18	Joint d’étanchéité (4)	41731-01
Éléments mentionnés dans le texte, mais non inclus dans le kit :
A	Kit de patin, frein avant (n^o de pièce 46363-11)
B	Boulon, support d’étrier (supérieur) (n^o de pièce 44163-00)
C	Boulon, support d’étrier (inférieur) (n^o de pièce 44160-00)
D	Kit de patin, frein arrière (n^o de pièce 42298-08)
E	Kit de goupille d’étrier, frein arrière (n^o de pièce 44066-08A. inclut l’élément 15)

PIÈCES DE RECHANGE

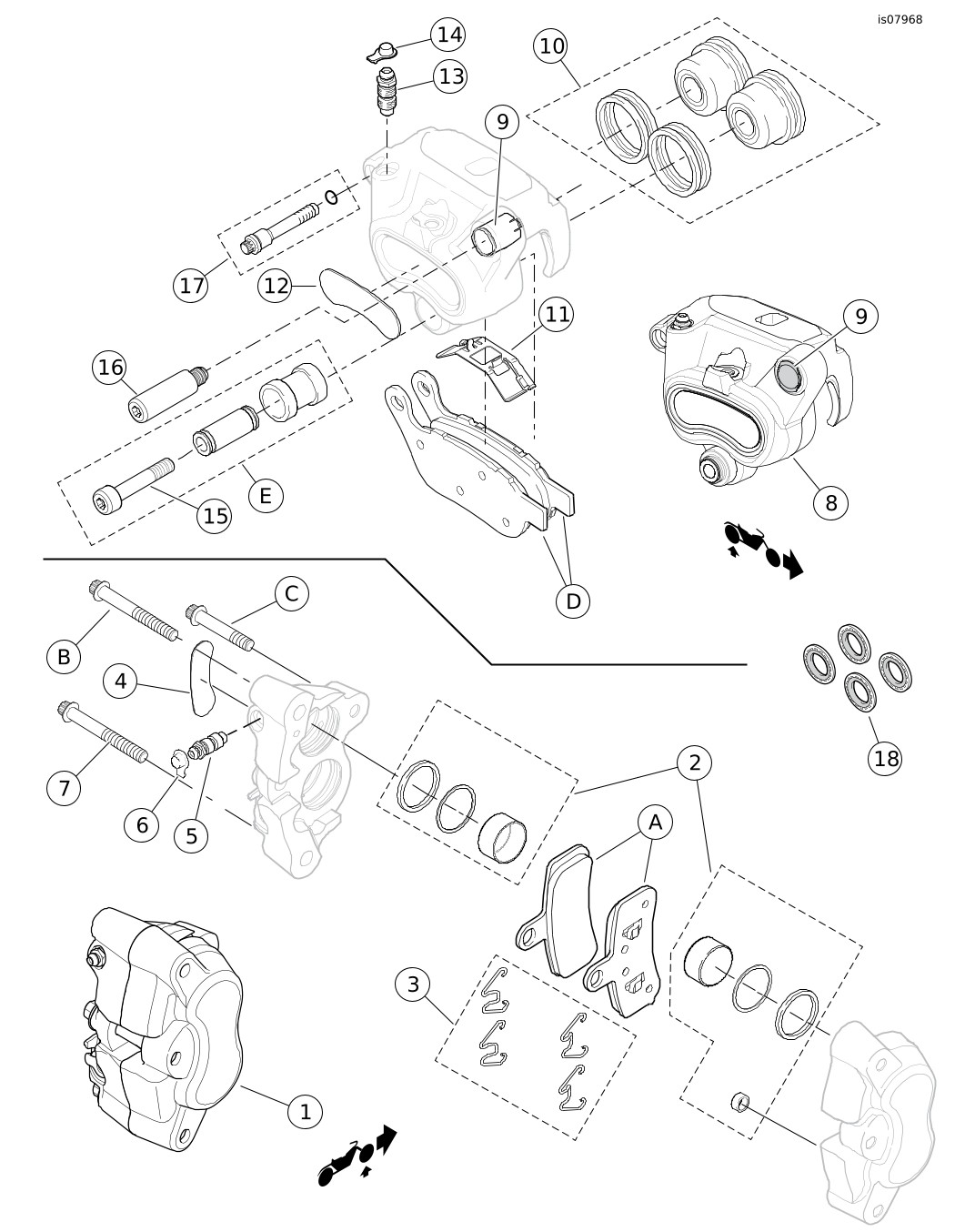

Figure 1. Pièces de rechange, kit d’étrier de frein
