BRAKE CALIPER KIT (ブレーキキャリパーキット)
J058882014-04-04
概要
キット番号
41300127
モデル
モデルの適合性については、純正P&Aカタログまたはharley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。
このキットは標準装備(OE)のコンポーネントの直接の代替品で、同じ要領で取り付けます。
取り付け要件
新しくきれいな密封容器に入った油圧ブレーキフルードが必要です。 適切なブレーキフルードについては、該当する年式/モデルのサービスマニュアルを参照してください。
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 このキットを取り付けるには、該当する年式/モデルのサービスマニュアルが必要です。 マニュアルはハーレーダビッドソン ジャパン正規販売網店にてお買い求めいただけます。
警告
ブレーキは安全に関わる重要なコンポーネントです。 ブレーキの修理や交換が必要な場合は、ハーレーダビッドソン ジャパン正規販売網店にご依頼ください。 ブレーキの不適正な整備は、ブレーキ性能に悪影響を与え死亡事故や重大なケガにつながるおそれがあります。 (00054a)
キット内容
「図1」および「表1」を参照してください。
準備
警告
誤ってエンジンを始動すると、死亡事故や重大な人身事故を引き起こすおそれがあるため、メインヒューズを外して作業を開始してください。 (00251b)
注記
  • スマートサイレン装備車: セキュリティフォブがある状態で、イグニッションスイッチをON (オン)にします。 サービスマニュアルを参照してください。 システムが解除された後、イグニッションスイッチをOFF (オフ)にします。 直ちにメインヒューズを取り外します。
  • スマートサイレン非装備車: サービスマニュアルを参照してください。 メインヒューズを取り外します。
取り付け
警告
DOT 4ブレーキフルードに触れると、健康に重大な影響を及ぼすおそれがあります。 適切な皮膚の保護用具及びセーフティグラスを着用しないと、死亡事故または重大な人身事故を引き起こすおそれがあります。
  • 吸入した場合: 安静にし、新鮮な空気を取り込み、医師の手当てを受けてください。
  • 皮膚に付着した場合: 汚染された衣服を脱ぐ。 直ちに多量の水で皮膚を15 ~ 20分間洗い流します。 炎症が発生したときは、医師の手当てを受けてください。
  • 目に入った場合: 最低15分間、目を開けたまま、流水で洗い流してください。 炎症が発生したときは、医師の手当てを受けてください。
  • 飲み込んだ場合: 口を濯ぎ、多量の水を飲んでください。 吐かせてはなりません。 ポイズンコントロールにお知らせください。 緊急手当が必要です。
  • 詳細については、sds.harley-davidson.comにある安全データシート(SDS)を参照してください。
(00240e)
ご注意
DOT 4 brake fluid (DOT 4ブレーキフルード)が塗装面およびボディパネル面に付着すると、表面が損傷します。 ブレーキに関する作業を行うときは、常にブレーキフルードをこぼさないように注意し、塗装面を保護してください。 表面を保護しないと外装に傷が付くおそれがあります。 (00239c)
注記
D.O.T. 4 brake fluid (DOT 4ブレーキフルード)が塗装面に付着した場合、その部分を直ちにきれいな水で洗い流してください。
DOT 4ブレーキフルードの付着や飛沫による塗装の損傷を防ぐため、車両の表面周辺を覆ってください。
警告
ブレーキラインガスケットの交換。 純正ガスケットを取り替えずに使用すると、ブレーキに不具合が生じて車両が制御できなくなり、死亡したり重傷を負う原因となります。 (00318a)
ご注意
ブレーキライン構成部品は慎重に取り外してください。 座面が損傷すると漏れを起こす場合があります。 (00320a)
  1. サービスマニュアルを参照してください。 標準装備のフロントブレーキキャリパーを取り外します。
  2. サービスマニュアルの指示に従い、新品のフロントブレーキキャリパーを取り付けます。
  3. サービスマニュアルを参照してください。 標準装備のリアブレーキキャリパーを取り外します。
  4. サービスマニュアルを参照してください。 新品のリアブレーキキャリパーを取り付けます。
完了
注記
メインヒューズを取り付ける前に、イグニッションキースイッチがOFF (オフ)の位置になっていることを確認してください。
  1. サービスマニュアルを参照してください。 メインヒューズを取り付けます。
警告
ブレーキの整備を行ったら、車両を運転する前に、ブレーキをポンピングしてブレーキシステムに圧力をかけます。 圧力が不足すると、ブレーキの制動力に悪影響を及ぼし、死亡事故または重大な人身事故を引き起こすおそれがあります。 (00279a)
警告
ブレーキシステムを修理した後は、低速でブレーキをテストしてください。 ブレーキが正しく作動しない場合、高速でテストを行うと制御不能となり、死亡したり重傷を負ったりするおそれがあります。 (00289a)
交換用パーツ
表1。 交換用パーツ
アイテム
詳細(数量)
部品番号
1
ブレーキキャリパーアッセンブリー、フロント左(赤) (アイテム2 ～ 7を含む)
41300128
2
  • ピストンキット、フロントブレーキ
44313-08A
3
  • パッドスプリングキット
44337-08
4
  • デカール
44404-00
5
  • ブリーダースクリュー
44400-00
6
  • キャップ、ブリーダースクリュー
44147-87A
7
  • ブリッジボルト(2)
4564M
8
ブレーキキャリパーアッセンブリー、リア(赤) (アイテム9 ～ 14を含む)
41300130
9
  • ブッシング、リアキャリパー
別売りなし
10
  • ピストンキット、リアブレーキ
42344-08A
11
  • スプリング、リアブレーキパッド
42347-08
12
  • デカール
44404-00
13
  • ブリーダースクリュー
44400-00
14
  • キャップ、ブリーダースクリュー
44147-87A
15
ボルトピン、リアブレーキ(アイテム「E」にも含まれます)
44154-08B
16
ピン、キャリパースライダー(アッパー)
42143-08B
17
パッドピンキット、リアブレーキ
42345-08
18
シーリングガスケット(4)
41731-01
キットには含まれない本文中記載のアイテム:
A
パッドキット、フロントブレーキ(部品番号46363-11)
B
ボルト、キャリパーマウント(アッパー) (部品番号44163-00)
C
ボルト、キャリパーマウント(ロア) (部品番号44160-00)
D
パッドキット、リアブレーキ(部品番号42298-08)
E
キャリパーピンキット、リアブレーキ(部品番号44066-08A。 アイテム15を含む)
交換用パーツ

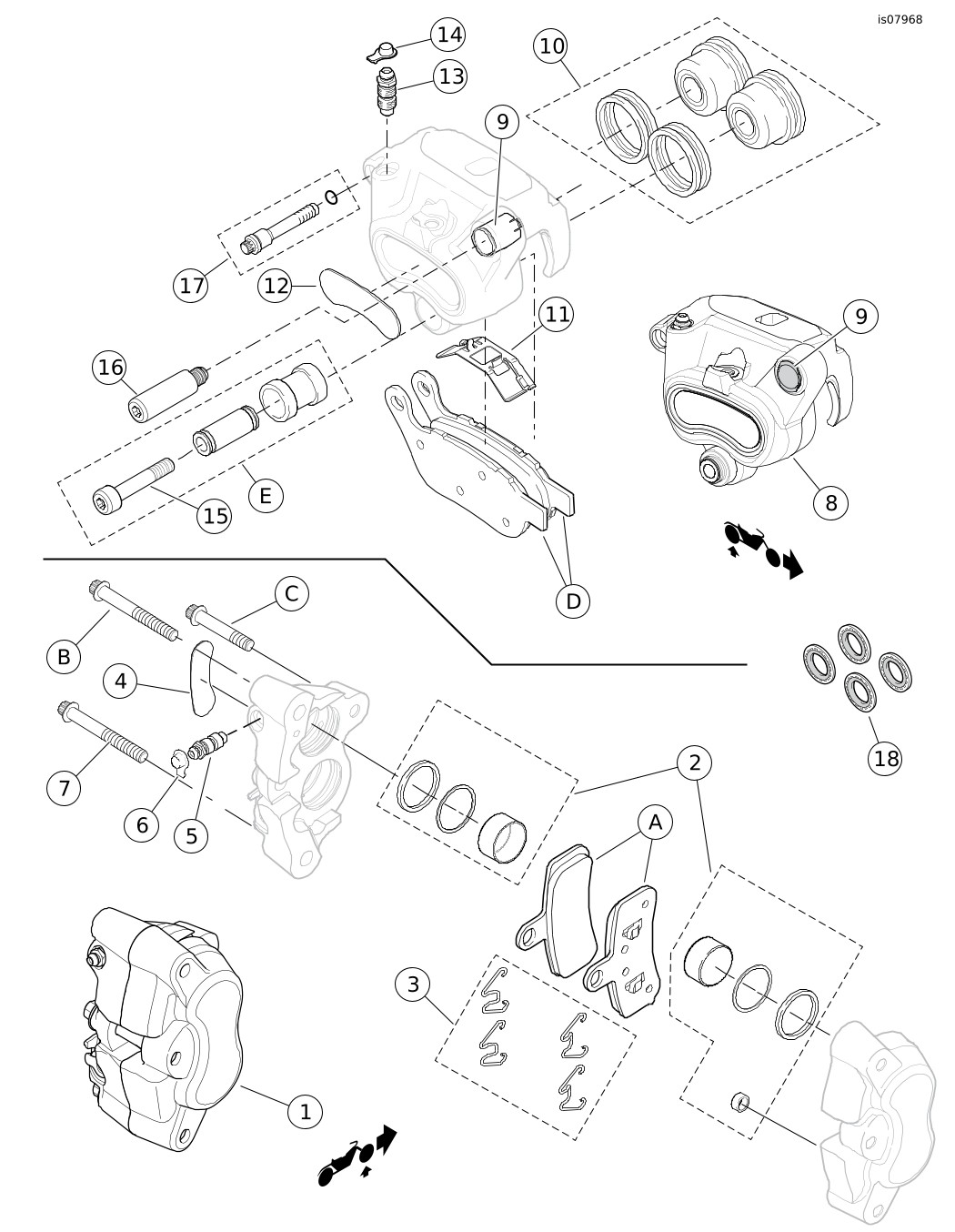

図1。 交換用パーツ、ブレーキキャリパーキット
