KIT DO CÁLIPER DO FREIO
J058882014-04-04
INFORMAÇÕES GERAIS
Kit número
41300127
Modelos
Para informações sobre os modelos correspondentes, veja o catálogo de peças e acessórios de varejo ou a seção de peças e acessórios do site www.harley-davidson.com (somente em inglês).
Este kit é uma substituição direta do equipamento original de fábrica e é instalado do mesmo modo.
Requisitos da instalação
É necessário usar fluido de freio hidráulico, novo e sem contaminações, proveniente de um recipiente lacrado. Consulte o Manual de serviço para este ano/modelo de motocicleta para determinar o fluido de freio correto.
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta Folha de instruções faz referência às informações do Manual de serviço. Para a instalação deste modelo/ano de motocicleta, é necessário ter um Manual de serviço. Este pode ser adquirido nos concessionários Harley-Davidson.
ATENÇÃOOs freios são componentes críticos de segurança. Para consertos ou substituição dos freios, entre em contato com uma concessionária Harley-Davidson. A manutenção inadequada dos freios poderá afetar negativamente o desempenho, o que poderá resultar em morte ou lesões graves. (00054a)
PREPARAÇÃO
ATENÇÃOPara impedir a partida acidental do veículo, o que poderá resultar em morte ou lesões graves, remova o fusível principal antes de continuar. (00251b)
NOTA
- COM sirene de segurança: Com o controle remoto de segurança presente, LIGUE a ignição. Consulte o Manual de serviço. Depois que o sistema estiver desarmado, DESLIGUE o interruptor de ignição. Remova IMEDIATAMENTE o fusível principal.
- SEM sirene de segurança: Consulte o Manual de serviço. Remova o fusível principal.
INSTALAÇÃO
ATENÇÃOO contato com DOT 4 Brake Fluid pode ter efeitos graves para a saúde. A não utilização de proteção adequada para a pele e para os olhos poderá resultar em morte ou lesões graves.
- Em caso de inalação: mantenha-se calmo, vá para um local com ar fresco e consulte um médico.
- Em caso de contato com a pele: retire o vestuário contaminado. Lave a pele imediatamente com água em abundância por 15 a 20 minutos. Em caso de irritação, consulte um médico.
- Em caso de contato com os olhos: lave os olhos por pelo menos 15 minutos com água corrente, com as pálpebras abertas. Em caso de irritação, consulte um médico.
- Em caso de ingestão: lave a boca e beba muita água. Não induza o vômito. Entre em contato com o Disque-Intoxicação. É necessária a consulta imediata de um médico.
- Consulte a Ficha de dados de segurança (SDS) disponível em sds.harley-davidson.com para obter mais detalhes
AVISO
O DOT 4 Brake Fluid danifica as superfícies pintadas e do painel da carenagem com as quais entra em contato. Sempre tenha cuidado e proteja as superfícies de derramamentos ao executar reparos no freio. A falha em seguir este aviso poderá resultar em danos estéticos. (00239c)
NOTA
Se o fluido de freio DOT 4 entrar em contato com superfícies pintadas, enxágue IMEDIATAMENTE a área com água limpa.
Cubra as superfícies da motocicleta que estejam próximas para evitar danos no acabamento causados por derramamento ou respingos de fluido de freio DOT 4.
ATENÇÃOSubstitua as gaxetas das tubulações do freio. A reutilização das gaxetas originais poderá causar a falha dos freios e a perda de controle do veículo, o que poderá resultar em morte ou lesões graves. (00318a)
AVISO
Remova os componentes da tubulação do freio com cuidado. Danos nas superfícies do assento poderão causar vazamento. (00320a)
- Consulte o Manual de serviço. Remova o cáliper do freio dianteiro original de fábrica.
- Instale os novos cálipers do freio dianteiro de acordo com as instruções do Manual de serviço.
- Consulte o Manual de serviço. Remova o cáliper do freio traseiro original de fábrica.
- Consulte o Manual de serviço. Instale o novo cáliper do freio traseiro.
CONCLUSÃO
NOTA
Certifique-se de que o interruptor da chave de ignição esteja na posição de desligado (OFF) antes de instalar o fusível principal.
- Consulte o Manual de serviço. Instale o fusível principal.
ATENÇÃOApós efetuar o serviço nos freios e antes de movimentar a motocicleta, bombeie os freios para acumular pressão no sistema de freio. Pressão insuficiente poderá afetar desfavoravelmente o desempenho dos freios, o que poderá resultar em morte ou lesões graves. (00279a)
ATENÇÃOApós reparar o sistema de freio, teste os freios em baixa velocidade. Se os freios não estiverem funcionando corretamente, o teste feito em altas velocidades poderá causar perda de controle, o que poderá resultar em morte ou lesões graves. (00289a)
PEÇAS DE REPOSIÇÃO
Tabela 1. Peças de reposição
Item | Descrição (quantidade) | Peça N.o |
|---|---|---|
1 | Conjunto do cáliper do freio, dianteiro esquerdo (vermelho) (inclui os itens 2 a 7) | 41300128 |
2 |
| 44313-08A |
3 |
| 44337-08 |
4 |
| 44404-00 |
5 |
| 44400-00 |
6 |
| 44147-87A |
7 |
| 4564M |
8 | Conjunto do cáliper do freio, traseiro (vermelho) (inclui os itens 9 a 14) | 41300130 |
9 |
| Não é vendida separadamente |
10 |
| 42344-08A |
11 |
| 42347-08 |
12 |
| 44404-00 |
13 |
| 44400-00 |
14 |
| 44147-87A |
15 | Pino-parafuso, freio traseiro (também incluído no item “E”) | 44154-08B |
16 | Pino, tubo externo do cáliper (superior) | 42143-08B |
17 | Kit do pino do coxim, freio traseiro | 42345-08 |
18 | Gaxeta de vedação (4) | 41731-01 |
Itens mencionados no texto, mas não incluídos no kit: | ||
A | Kit de pastilhas, freio dianteiro (peça N.o 46363-11) | |
B | Parafuso, montagem do cáliper (superior) (peça N.o 44163-00) | |
C | Parafuso, montagem do cáliper (inferior) (peça N.o 44160-00) | |
D | Kit de pastilhas, freio traseiro (peça N.o 42298-08) | |
E | Kit do pino do cáliper, freio traseiro (peça N.o 44066-08A. inclui o item 15) | |
PEÇAS DE REPOSIÇÃO

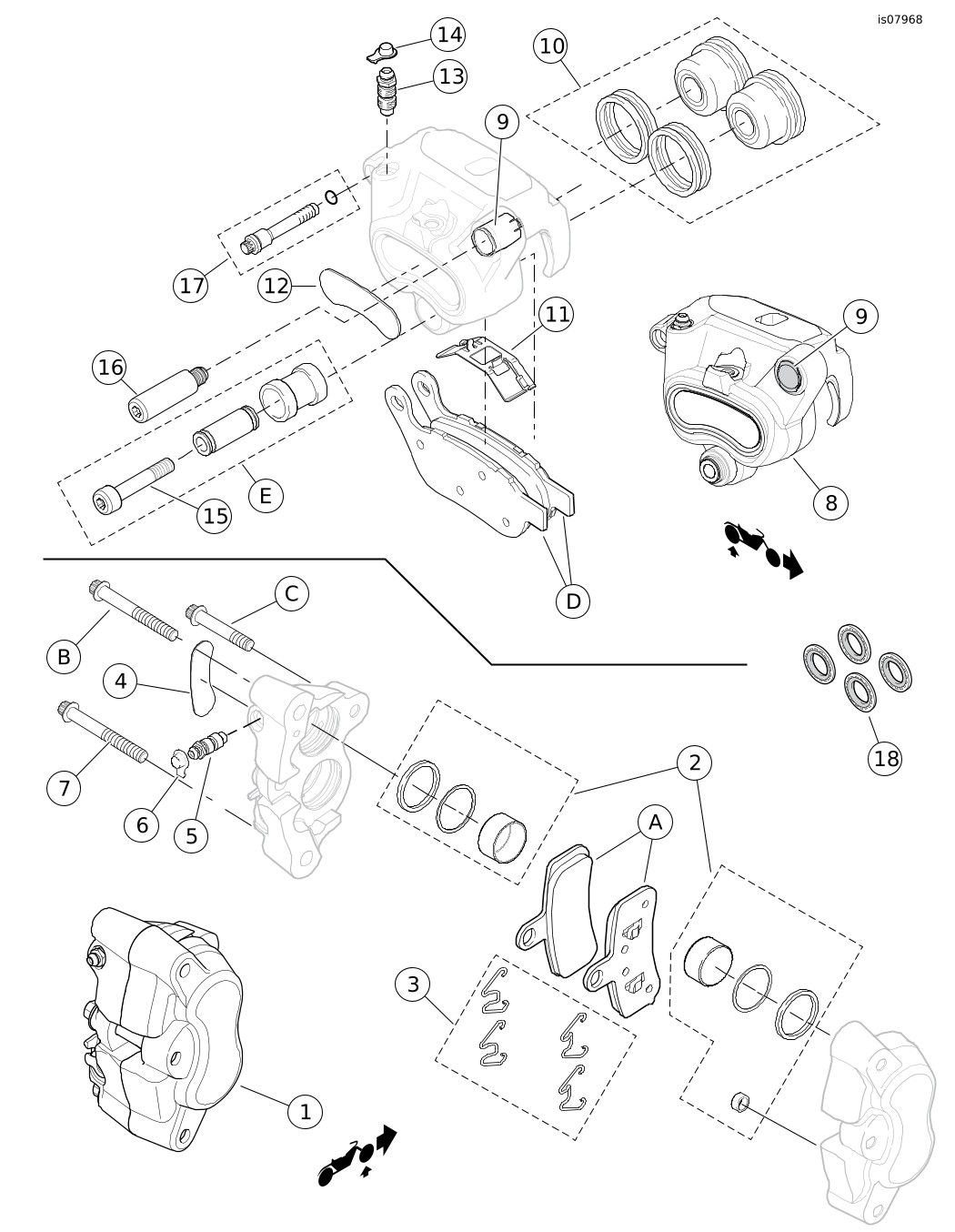

Figura 1. Peças de reposição, kit do cáliper do freio
