KIT DE MORDAZAS DE FRENOS
J058882014-04-04
GENERALIDADES
Kit número
41300127
Modelos
Para obtener información de la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Este kit es un reemplazo directo de los componentes de equipo original (OE) y se instala de la misma forma.
Requisitos de instalación
Se necesitará líquido de frenos hidráulicos nuevo, no contaminado, de un recipiente sellado. Vea el Manual de servicio para este año/modelo de motocicleta, para determinar el líquido de frenos correcto.
ADVERTENCIA
La seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
Esta hoja de instrucciones se refiere a la información en el Manual de servicio. Para esta instalación, se requiere el Manual de servicio de este año/ modelo de motocicleta. Disponible en un concesionario Harley-Davidson.
ADVERTENCIA
Los frenos son un componente de seguridad crucial. Contacte un concesionario Harley-Davidson para la reparación o reemplazo de los frenos. Los frenos mal reparados pueden afectar el funcionamiento de los frenos, lo que puede causar la muerte o lesiones graves. (00054a)
Contenido del kit
Vea la Figura 1 y la Tabla 1.
PREPARACIÓN
ADVERTENCIA
Extraiga el fusible principal antes de continuar para evitar el arranque accidental del vehículo, lo que podría ser la causa de muerte o de lesiones graves. (00251b)
NOTA
  • CON sirena de seguridad: Con el llavero con mando a distancia de seguridad presente, gire el interruptor a ENCENDIDO. Vea el Manual de servicio. Una vez desactivado el sistema, gire el interruptor de encendido a OFF (apagado). Quite el fusible principal INMEDIATAMENTE.
  • SIN sirena de seguridad: Vea el Manual de servicio. Quite el fusible principal.
INSTALACIÓN
ADVERTENCIA
El contacto con el líquido de frenos DOT 4 puede tener efectos de salud graves. Si no usa la protección correcta para la piel y los ojos puede causar lesiones graves o la muerte.
  • Si se inhala: Mantenga la calma, respire aire fresco y busque atención médica.
  • Si entra en contacto con la piel: Quítese la ropa contaminada. Enjuague la piel inmediatamente con agua abundante durante 15 a 20 minutos. Si se genera irritación, busque atención médica.
  • Si entra en contacto con los ojos: Lave los ojos afectados durante al menos 15 minutos bajo el agua corriente con los párpados abiertos. Si se genera irritación, busque atención médica.
  • Si se ingiere: Enjuague la boca y luego beba mucha agua. No induzca el vómito. Comunícate con toxicología. Busque atención médica de inmediato.
  • Para obtener más detalles, vea la Hoja de datos de seguridad (SDS) disponible en sds.harley-davidson.com
(00240e)
AVISO
El líquido de frenos DOT 4 provocará daños en las superficies pintadas y los tableros de la carrocería con los que haga contacto. Siempre tenga cuidado y proteja las superficies contra los derrames cuando realice trabajos en los frenos. No hacerlo puede causar daños cosméticos. (00239c)
NOTA
Si el líquido de frenos DOT 4 hace contacto con las superficies pintadas, enjuague el área INMEDIATAMENTE con agua.
Cubra las superficies cercanas de la motocicleta para proteger el acabado contra daños causados por derrames o salpicaduras de líquido de frenos DOT 4.
ADVERTENCIA
Reemplace las juntas de la línea del freno. Volver a usar las juntas originales puede ocasionar la falla del freno y la pérdida del control del vehículo, lo que podría causar la muerte o lesiones graves. (00318a)
AVISO
Quite los componentes de la línea del freno con cuidado. El daño a las superficies de asentamiento puede causar fugas. (00320a)
  1. Vea el Manual de servicio. Quite la mordaza del freno delantero de equipo original.
  2. Instale la mordaza nueva del freno delantero, de acuerdo con las instrucciones del Manual de servicio.
  3. Vea el Manual de servicio. Quite la mordaza de equipo original del freno trasero.
  4. Vea el Manual de servicio. Instale la mordaza nueva del freno trasero.
TERMINADO
NOTA
Verifique que el interruptor de llave de encendido esté en la posición OFF (apagado) antes de instalar el fusible principal.
  1. Vea el Manual de servicio. Instale el fusible principal.
ADVERTENCIA
Después de dar servicio a los frenos y antes de mover la motocicleta, bombee los frenos para acumular presión en el sistema de frenos. La presión insuficiente puede afectar el funcionamiento de los frenos, lo que podría ser la causa de muerte o lesiones graves. (00279a)
ADVERTENCIA
Después de reparar el sistema de frenos, pruebe los frenos a baja velocidad. Si los frenos no funcionan correctamente, probarlos a velocidades altas puede provocar la pérdida de control, lo que podría ser la causa de muerte o de lesiones graves. (00289a)
PIEZAS DE SERVICIO
Tabla 1. Piezas de servicio
Artículo
Descripción (cantidad)
Número de pieza
1
Conjunto de la mordaza del freno, izquierdo delantero (roja) (incluye los artículos 2 al 7)
41300128
2
  • Kit de pistón, freno delantero
44313-08A
3
  • Kit de resorte de la pastilla
44337-08
4
  • Calcomanía
44404-00
5
  • Tornillo de purga
44400-00
6
  • Tapa, tornillo de purga
44147-87A
7
  • Perno puente (2)
4564M
8
Conjunto de la mordaza del freno, trasero (roja) (incluye los artículos 9 al 14)
41300130
9
  • Buje, mordaza trasera
No se vende por separado
10
  • Kit de pistón, freno trasero
42344-08A
11
  • Resorte, pastilla del freno trasero
42347-08
12
  • Calcomanía
44404-00
13
  • Tornillo de purga
44400-00
14
  • Tapa, tornillo de purga
44147-87A
15
Pasador del perno, freno trasero (también incluido en el artículo “E”)
44154-08B
16
Pasador, deslizador de la mordaza (superior)
42143-08B
17
Kit de pasador de la pastilla, freno trasero
42345-08
18
Junta de sellado (4)
41731-01
Artículos mencionados en el texto, pero no incluidos en el kit:
A
Kit de pastillas, freno delantero (pieza № 46363-11)
B
Perno, de montaje de la mordaza (superior) (pieza № 44163-00)
C
Perno, de montaje de la mordaza (inferior) (pieza № 44160-00)
D
Kit de pastillas, freno trasero (pieza № 42298-08)
E
Kit de pasador de la mordaza, freno trasero (pieza № 44066-08A. Incluye el artículo 15)
PIEZAS DE SERVICIO

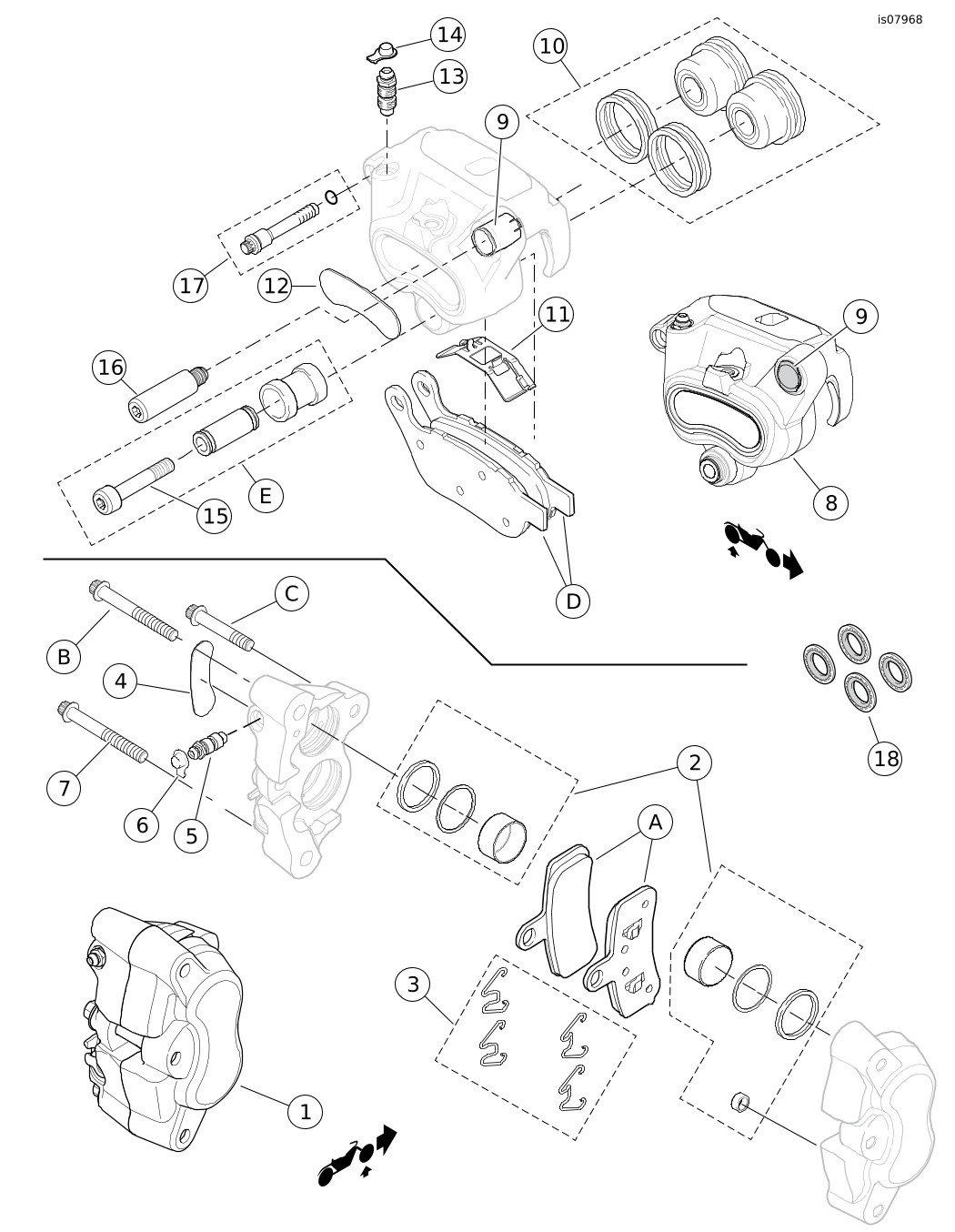

Figura 1. Piezas de servicio, kit de mordazas de los frenos
