BOOM! AUDIO AM/FM/WB VERBORGEN ANTENNE
J055542011-11-11
ALGEMEEN
Setnummer
76000266
Modellen
Voor modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Installatievereisten
WAARSCHUWING
De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
Dit instructieblad verwijst naar informatie in de servicehandleiding. Voor bevestiging is een servicehandleiding voor dit modeljaar/model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
Zie Afbeelding 4 en Tabel 1.
VOORBEREIDING
OPMERKING
Voor motorfietsen met sirene:
  • 2007 en later: Controleer of de handsfree afstandsbediening aanwezig is. Zet de contactsleutelschakelaar in de stand IGNITION (ontsteking).
  • 2006 en eerder: Schakel de sirene uit met de afstandsbediening.
WAARSCHUWING
Om te voorkomen dat de motorfiets per ongeluk start, met ernstig of dodelijk letsel tot gevolg, moet eerst de hoofdzekering worden verwijderd. (00251b)
  1. Raadpleeg de servicehandleiding en verwijder de hoofdzekering.
  2. Zet de contactsleutel op OFF (uit).
    3. OPMERKING
    Bij modellen met op de vork gemonteerde kuip kunt u nu het best de koplamp van de kuip verwijderen om de kuip makkelijker te installeren met de antenne op zijn plaats.
  3. Raadpleeg de servicehandleiding voor het verwijderen van de kuip en het windscherm.
INSTALLEREN
Volg de installatie- en doorvoerinstructies nauwkeurig op voor een zo goed mogelijke werking van de antenne.
OPMERKING
  • De omgevingstemperatuur moet ten minste 16 °C (60 °F) zijn om de verborgen antenne goed te laten hechten.
  • Gedurende TEN MINSTE 24 uur na het aanbrengen van de antenne mag het oppervlak niet worden blootgesteld aan een stevige wasbeurt, sterke waterstralen of extreme weersomstandigheden.
  • De hechting neemt toe en bereikt zijn maximale sterkte na ongeveer 72 uur bij normale omgevingstemperaturen.
Modellen met een op de vork gemonteerde kuip en standaard koplamp
1. Zie Afbeelding 4. Neem de antenne (1) en het alcoholreinigingszakje (7) uit de set.
2. Zie Afbeelding 1. Plaats de gebogen montage-wig van de antenne (1) tegen de voorzijde van de sierstrip (2) van de kuip van de motorfiets ongeveer 6 mm (¼ in) onder de zwarte kunststof sierstrip, met de voedings- en massadraden naar boven gericht.
1Antenne
2Sierstrip kuip
3Antennepoort [51B] aan achterzijde radio
4Antennekabel
5Sigarettenaansteker
6Zwarte antennedraad
7Rode antennedraad
8Antenne-uiteinde (2)
9Kabelbindersteun (8)
10Kabelbinder (8)
11Ongeveer 6 mm (1/4 in)

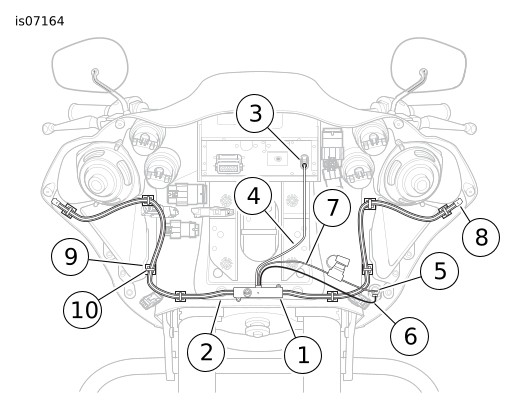

Afbeelding 1. Doorvoeren antenne-element (FLHT-modellen met standaard koplamp)
3. Reinig het montageoppervlak van de sierstrip met het alcoholdoekje. Laat het oppervlak goed drogen.
4. Trek de beschermstrook van de kleeflaag van de schuimrubbertape op de wig af.
5. Plaats de antenne voorzichtig op de sierstrip van de kuip en druk hem stevig op zijn plaats. Houd de antenne een minuut op zijn plaats vast terwijl u gelijkmatige druk uitoefent. Ga door naar ALLE modellen.
Modellen met op de vork gemonteerde kuip en LED koplamp of halogeen koplamp met twee gloeilampen
  1. Zie Afbeelding 4. Neem de antenne (1), de schuimrubbertape (6) en het alcoholreinigingszakje (7) uit de set. Verwijder de montage-wig (3) uit de antennebehuizing (2). Recycle de wig en bouten (4) of gooi ze op correcte wijze weg.
  2. Zie Afbeelding 2. Test of de antenne (1) past tegen de binnenzijde van de binnenkuip, onder de sigarettenaansteker (5) met de voedings- en massadraden naar boven gericht.
  3. Reinig het montageoppervlak van de binnenkuip en de antenne met het alcoholdoekje. Laat het oppervlak goed drogen.
  4. Trek de beschermstrook van de kleeflaag van een zijde van de schuimrubbertape af. Maak de tape vast aan de antenne.
  5. Trek de beschermstrook van de kleeflaag van de tweede zijde van de schuimrubbertape af. Plaats de antenne voorzichtig op de binnenkuip onder de sigarettenaansteker. Druk deze stevig op de plaats. Houd de antenne een minuut op zijn plaats vast terwijl u gelijkmatige druk uitoefent. Ga door naar ALLE modellen.
1Antenne
2Sierstrip kuip
3Antennepoort [51B] aan achterzijde radio
4Antennekabel
5Sigarettenaansteker
6Zwarte antennedraad
7Rode antennedraad
8Antenne-uiteinde (2)
9Kabelbindersteun (8)
10Kabelbinder (8)

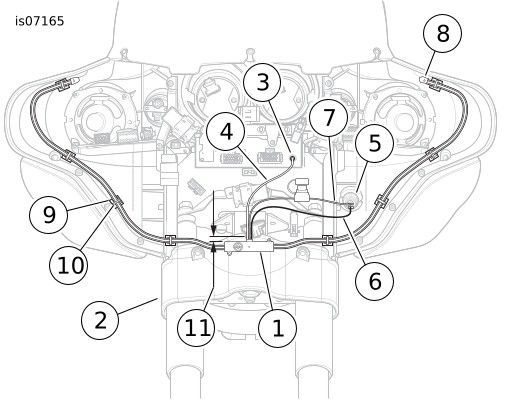

Afbeelding 2. Doorvoeren antenne-element (FLHT-modellen met LED koplamp of koplamp met twee gloeilampen)
Modellen met op frame gemonteerde kuip
  1. Zie Afbeelding 4. Neem de antenne (1), de schuimrubbertape (6) en het alcoholreinigingszakje (7) uit de set. Verwijder de montage-wig (3) uit de antennebehuizing (2). Recycle de wig en bouten (4) of gooi ze op correcte wijze weg.
  2. Zie Afbeelding 3. Test of de antenne (1) past tegen de onderzijde van de montagesteun (2) van de kuip met de voedings- en massadraden naar voren gericht.
  3. Reinig het montageoppervlak van de montagesteun van de kuip en de antenne met het alcoholdoekje. Laat het oppervlak goed drogen.
  4. Trek de beschermstrook van de kleeflaag van een zijde van de schuimrubbertape af. Maak de tape vast aan de antenne.
  5. Trek de beschermstrook van de kleeflaag van de tweede zijde van de schuimrubbertape af. Plaats de antenne voorzichtig op de binnenkuip, zo hoog mogelijk tegen de montagesteunen van de kuip. Druk deze stevig op de plaats. Houd de antenne een minuut op zijn plaats vast terwijl u gelijkmatige druk uitoefent. Ga door naar ALLE modellen.
1Antenne
2Montagesteun kuip
3Antennepoort [51B] aan achterzijde radio
4Antennekabel
5Sigarettenaansteker
6Zwarte antennedraad
7Rode antennedraad
8Antenne-uiteinde (2)
9Kabelbindersteun (8)
10Kabelbinder (8)

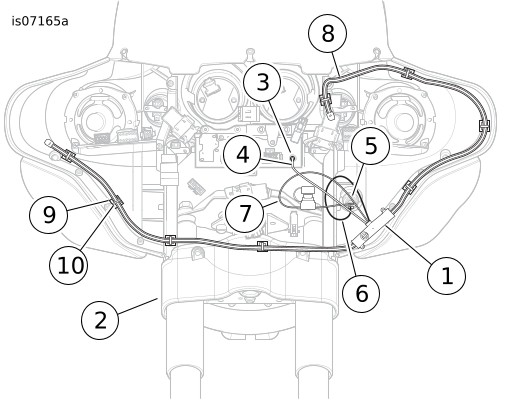

Afbeelding 3. Doorvoeren antenne-element (FLTR-modellen)
ALLE modellen
OPMERKING
De elektrische connectors zijn in de servicehandleiding aangegeven met getallen en letters hier te zien tussen blokhaken.
  1. Zie Afbeelding 1 , Afbeelding 2 of Afbeelding 3. Neem de stekker van de standaard (OE) antenneconnector [51A] uit de antennepoort [51B] (3) aan de achterzijde van de radio. Zet de antennekabel opzij vast in de kuip.
  2. Leid de antennedraad (4) en -connector op de nieuwe antenne naar de radio en steek de connector in de antennepoort.
    3. OPMERKING
    • Sluit de draden naar de sigarettenaansteker (5) een voor een aan om te voorkomen dat de aansluitingen elkaar kruisen en zo de antenne beschadigen.
    • Als meer dan één accessoire wordt aangesloten op de montagelippen van de contactklem op de contactklemmen van de sigarettenaansteker, kan dat leiden tot kortsluiting in het accessoirecircuit.
    • Waar in de volgende stappen wordt verwezen naar de oranje/witte draad, wordt ook verwezen naar de oranje/rode voedingsdraad van de sigarettenaansteker die voor sommige toepassingen wordt gebruikt.
  3. Indien op dit moment GEEN aanvullend accessoire is aangesloten op de montagelippen [132A] van de contactklem van de sigarettenaansteker: Sluit de antenne als volgt aan op de contactklemmen van de sigarettenaansteker: Als een accessoire reeds IS aangesloten op de montagelippen [132A] van de contactklem van de sigarettenaansteker: Zie Afbeelding 4. Splits in voedingsdraad (oranje/witte) en massadraad (zwart) om de antenne als volgt aan te sluiten:
    1. Trek de contactklem [132B] van de zwarte draad uit de sigarettenaansteker. Sluit deze aan op de lip op de contactklem van de zwarte antennedraad (6).
    2. Sluit de contactklem van de zwarte antennedraad aan op de massaklem van de sigarettenaansteker.
    3. Trek de oranje/witte draadklem [132B] uit de sigarettenaansteker. Sluit deze aan op de lip op de contactklem van de rode antennedraad (7).
    4. Sluit de contactklem van de rode antennedraad aan op de voedingsklem van de sigarettenaansteker.
    1. Knip de connectors van de zwarte (A) en rode (B) draden van de antenne af en maak ongeveer 10 mm (⅜ in) isolatie bloot aan het uiteinde van iedere draad.
    2. Knip de zwarte draad die naar de sigarettenaansteker loopt, door op ongeveer 25 mm (1 in) voor de connector. Maak ongeveer 10 mm (⅜ in) isolatie bloot aan het uiteinde van iedere zwarte draad.
    3. Volg de instructies in de bijlage bij de servicehandleiding om de zwarte antennedraad te splitsen naar de twee uiteinden van de doorgeknipte zwarte (massa)draad met behulp van een afgesloten stootverbinder (8) uit de set.
    4. Knip op dezelfde manier de oranje/witte draad door die naar de sigarettenaansteker loopt. Splits de rode draad van de verborgen antenne naar de twee uiteinden van de doorgeknipte oranje/witte draad met behulp van een afgesloten stootverbinder.
    4. OPMERKING
    Op FLHT-modellen met LED koplamp of koplamp met twee gloeilampen ( Afbeelding 2 ): Leid het uiteinde van het antenne-element aan koppelingshendelzijde naar voren op de verticale steunbeugel van de kuip.
  4. Leid het antenne-element (C) aan één zijde van de binnenkuip zoals afgebeeld in Afbeelding 1 , Afbeelding 2 of Afbeelding 3.
  5. Zet het antenne-element als volgt vast met kabelbindersteunen (9) en kabelbinders (10) uit de set:
    1. Gebruik het alcoholdoekje langs de baan van het antenne-element om de montageoppervlakken voor de kabelbindersteunen en de antenne-uiteinden te reinigen, ongeveer zoals afgebeeld. Laat het oppervlak goed drogen.
    2. Trek de beschermstrook van de kleeflaag van het antenne-uiteinde (8) af. Plaats het uiteinde op de binnenkuip en druk het stevig op zijn plaats.
    3. Trek de beschermstrook van de kleeflaag van een kabelbindersteun af. Plaats de steun voorzichtig op de binnenkuip en druk deze stevig op zijn plaats.
    4. Gebruik een kabelbinder om het antenne-element vast te binden op de voet. niet te strak.
    5. Herhaal dit voor de overige kabelbindersteunen en kabelbinders aan die zijde van de binnenkuip.
  6. Leid het antenne-element op de tegenoverliggende zijde van de binnenkuip en zet het op dezelfde manier vast met kabelbindersteunen en kabelbinders.
  7. Gebruik kabelbinders uit de set om overtollige bedrading van de verborgen antenne indien nodig vast te zetten.
  8. Voor FLHX- en FLTRX-modellen: Haal het doorvoerrubber uit de doorvoeropening voor de antenne in de beugel. Plaats de afdichtplug (12) uit de set. Voor ALLE modellen: Verwijder de standaard (OE) AM/FM-antenne van de achterzijde van de motorfiets. Plaats de bescherming (11) van de antenneschroefdraad over de antennevoet.
TERUGBRENGEN IN RIJKLARE TOESTAND
OPMERKING
Om mogelijke beschadiging van het geluidssysteem te voorkomen, dient de contactsleutelschakelaar op OFF (uit) te staan, voordat de hoofdzekering geïnstalleerd wordt.
  1. Raadpleeg de servicehandleiding en plaats de hoofdzekering.
  2. Controleer de werking van de antenne. De rode LED op het antennelichaam (2) moet branden als de contactsleutelschakelaar in de stand ACCY (accessoire) of IGN (onsteking) staat. Zo niet, controleer dan de inline-zekering (5) op de rode voedingsdraad van de antenne of de accessoirezekering van de motorfiets.
    3. OPMERKING
    Installatie van de verborgen antenne kan leiden tot een iets slechtere ontvangst van AM-kanalen in een aantal stedelijke en landelijke gebieden.
  3. Test de radiofunctie op de AM-, FM- en weerkanalen om te controleren of de antenne goed werkt.
  4. Raadpleeg de servicehandleiding voor het monteren van de buitenkuip en het windscherm. Voor modellen met een op de vork gemonteerde kuip monteert u de koplamp indien deze eerder werd verwijderd.
SERVICEONDERDELEN

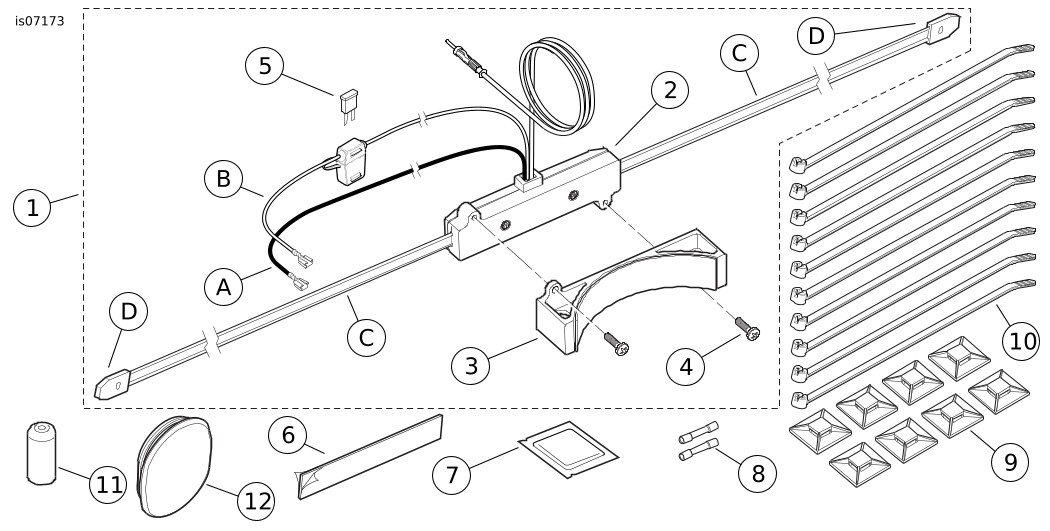

Afbeelding 4. Serviceonderdelen Boom! Audio verborgen AM/FM/WB antenne voor betere ontvangst
Tabel 1. Serviceonderdelen
Item
Beschrijving (aantal)
Onderdeelnummer
1
Antenne, AM/FM/WB (items 2-5 inbegrepen)
Niet afzonderlijk verkrijgbaar
2
  • Antenne
Niet afzonderlijk verkrijgbaar
3
  • Wig, montage (voor FLH-modellen)
Niet afzonderlijk verkrijgbaar
4
  • Bout, pankop, nr. 6 (2)
Niet afzonderlijk verkrijgbaar
5
  • Zekering, 'mini'-type, 2 A (grijs)
54305-98
6
Schuimrubbertape, dubbelzijdig
11100063
7
Alcoholreinigingszakje
Niet afzonderlijk verkrijgbaar
8
Afgesloten stootverbinder, nr. 14-16AWG (blauw) (2)
70586-93
9
Kabelklem, zelfklevende achterkant (8)
Niet afzonderlijk verkrijgbaar
10
Kabelbinder (10)
10065
11
Schroefdraadbescherming, antennevoet
Niet afzonderlijk verkrijgbaar
12
Plug, beugel antennegat
59749-06
Items genoemd in de tekst, maar niet in de set inbegrepen:
A
Zwarte massadraad antenne
B
Rode voedingsdraad antenne
C
Antenne-onderdeel (2)
D
Antenne-uiteinde (2)
