KIT DE ALTAVOCES BOOM! AUDIO STAGE II PARA FUSELAJE INFERIOR
J059792016-06-28
GENERALIDADES
Se recomienda que el concesionario realice la instalación.
Número de kit
76000353A
Modelos
Para obtener información sobre la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Este kit no se adapta a los modelos Twin-Cooled.
Requisitos para la instalación
Los modelos FLHX necesitan la instalación previa o simultánea de un kit de fuselaje inferior con ventilación Harley-Davidson (n.º de pieza 57100258 , sin pintar).
TODOS los modelos requieren la compra por separado de un kit de cajas de altavoces para fuselajes inferiores (n.º de pieza 57100233 , sin pintar).
Vea las versiones del mismo color de estos artículos en el catálogo de venta al detalle de P&A (piezas y accesorios) o en la sección Piezas y accesorios de www.harley-davidson.com (inglés solamente).
Para la instalación correcta de este kit, se requiere fijatornillos y sellador de fuerza media Loctite® 243, azul (n.º de pieza 99642-97 ).
NOTA
NO combine los altavoces Stage I y Stage II en el mismo vehículo.
Estos altavoces son para usarlos SOLAMENTE en los sistemas de audio Harley-Davidson de 2014 y posteriores. El uso de estos altavoces en los sistemas de audio Harley-Davidson de 2006 a 2013 los DAÑARÁ permanentemente. El uso de estos altavoces en los sistemas de audio Harley-Davidson de 2005 o anterioreslos DAÑARÁ permanentemente.
AVISO
El ecualizador de la radio debe ser actualizado por un concesionario Harley-Davidson, ANTES de operar el sistema de audio. Operar el sistema de audio antes de la actualización del ecualizador de la radio, INMEDIATAMENTE dañará los altavoces. (00645d)
La actualización del ecualizador de la radio con la herramienta de diagnóstico Digital Technician® II:
- Se recomienda antes de la INSTALACIÓN de los altavoces.
- Se requiere antes de la OPERACIÓN del sistema de audio.
- Está disponible solamente a través de los concesionarios autorizados Harley-Davidson.
NOTA
- Estos altavoces se DEBEN usarse con un amplificador. Se requiere la instalación previa de un amplificador (n.º de pieza 76000277A ) y un kit de instalación de altavoces para fuselajes inferiores (n.º de pieza 76000586 ). El amplificador se instala dentro de la alforja del lado derecho.
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
En esta hoja de instrucciones se hace referencia a la información del Manual de servicio. Para esta instalación, se requiere el Manual de servicio de la motocicleta de este año o modelo. Disponible en un concesionario Harley-Davidson.
Sobrecarga eléctrica
ADVERTENCIACuando instale cualquier accesorio eléctrico, asegúrese de no sobrepasar la clasificación máxima de amperaje del fusible o del disyuntor que protegen el circuito afectado que está siendo modificado. Sobrepasar el amperaje máximo puede ocasionar fallas eléctricas, lo que podría causar la muerte o lesiones graves. (00310a)
AVISO
Es posible que el sistema de carga del vehículo se sobrecargue al añadir demasiados accesorios eléctricos. Si los accesorios eléctricos combinados que funcionan a la vez consumen más corriente eléctrica que los que el sistema de carga del vehículo puede suministrar, el consumo eléctrico puede hacer descargar la batería y dañar el sistema eléctrico del vehículo. (00211d)
La compra de este kit le otorga el derecho de obtener un software especialmente desarrollado para la ecualización del sonido que se usa con el sistema Advanced Audio. Esta ecualización exclusiva fue diseñada para optimizar el rendimiento y la respuesta del sonido de los altavoces para fuselaje inferior BOOM! Audio. Si este kit no es instalado por un concesionario Harley-Davidson, este software especial de ecualización se puede obtener sin costo en cualquier concesionario a través del Digital Technician II. Es posible que el concesionario le cobre la mano de obra por el procedimiento de actualización.
Este amplificador requiere hasta 8 A de corriente adicional del sistema eléctrico.
PREPARACIÓN
ADVERTENCIAExtraiga el fusible principal antes de continuar para evitar el arranque accidental del vehículo, lo que podría ser la causa de muerte o de lesiones graves. (00251b)
NOTA
- CON sirena de seguridad: con el llavero con mando a distancia de seguridad presente, gire el interruptor de encendido a ON (encendido). Vea el manual de servicio. Una vez desactivado el sistema, girar el interruptor de encendido a OFF (apagado). Quite el fusible principal INMEDIATAMENTE.
- SIN sirena de seguridad: consulte el Manual de servicio. Quite el fusible principal.
NOTA
Vea el Manual de servicio para la información específica de los siguientes pasos generales.
- Modelos equipados con fuselaje inferior: extraiga los fuselajes inferiores.
- TODOS los modelos: instale un amplificador (n.º de pieza 76000277A ) y un kit de instalación de altavoces para fuselajes inferiores (n.º de pieza 76000586 ) dentro de la alforja derecha, de acuerdo con las instrucciones en ese kit.
ARMADO E INSTALACIÓN DEL FUSELAJE INFERIOR
NOTA
Arme e instale el fuselaje inferior de un lado antes de empezar en el otro lado.
| 1. | Vea Figura 1. De la parte trasera de un fuselaje, extraiga los tornillos traseros (1). | |||||||||||||||||||||||||||||||||
| 2. | Vea Figura 2. De la parte delantera, extraiga los tornillos (3), el panel de bloqueo (4) y la guantera (2). Desconecte el varillaje de la puerta de ventilación. | |||||||||||||||||||||||||||||||||
| 3. | Vea Figura 3. Extraiga los tres tornillos de la guantera. Extraiga el conjunto de la guantera (2). | |||||||||||||||||||||||||||||||||
| 4. | Vea Figura 4. Quite el tornillo (1). Quite el varillaje (2). Instale en la nueva caja delantera. Apriete el tornillo a 1,3–2 N·m (12–18 in-lbs). | |||||||||||||||||||||||||||||||||
| 5. | Vea Figura 5. Prepare la caja del altavoz y la bandeja inferior para la instalación del sello de la junta. Limpie con una mezcla de 50-70 por ciento de alcohol isopropílico y 50-30 por ciento de agua destilada. NOTA Para facilitar el armado, primero instale los tornillos (vea Figura 12 , artículo 10) en la caja sin la bandeja. Extraiga los tornillos. |
Figura 1. Tornillos traseros
Figura 2. Lengüeta de seguridad y panel de bloqueo
Figura 3. Tornillos de la guantera
Figura 4. Tornillo del varillaje de ventilación  Figura 5. Superficie de acoplamiento de la junta del fuselaje inferior
Figura 6. Conjunto de la caja
Figura 7. Varillaje de conexión | ||||||||||||||||||||||||||||||||

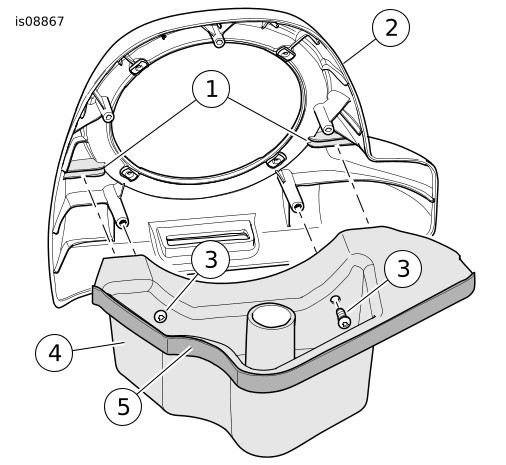

| 6. | Vea Figura 6. Arme la bandeja de la caja (4) en la caja delantera (2). Instale los dos tornillos autorroscantes (3). Quite el respaldo de papel de un lado de la junta de espuma de dos lados (5). Instale el sello como se muestra. Recorte y guarde el sobrante del sello de espuma de la junta para usarlo después. | |||||||||||||||||||||||||||||||||
| 7. | Vea Figura 7. Coloque el conjunto de la caja en su posición. Conecte el varillaje. | |||||||||||||||||||||||||||||||||
| 8. | Quite el respaldo de papel del sello de la junta de espuma, antes de ensamblar el subconjunto de la caja. Coloque el conjunto de la caja en su posición. | |||||||||||||||||||||||||||||||||

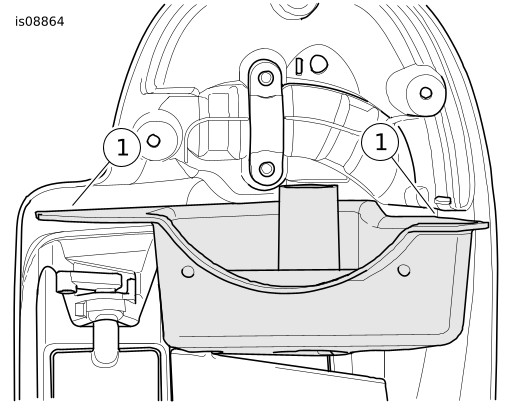

| 9. | Vea Figura 8. Desde la parte trasera, instale los tres tornillos autorroscantes (1) de la caja. Ajuste los tornillos a 1,3–2 N·m (12–18 in-lbs). |
Figura 8. Tornillos traseros

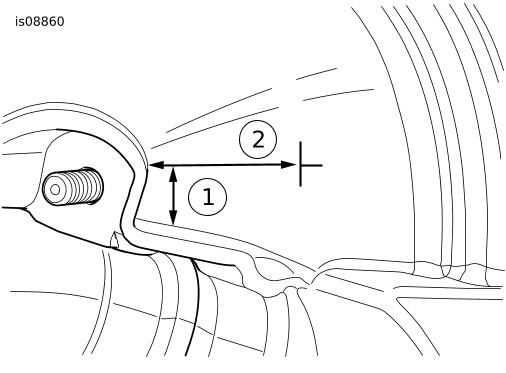

Figura 9. Panel de bloqueo y espuma de la lengüeta de ubicación | ||||||||||||||||||||||||||||||||
| 10. | Vea Figura 9. Doble un pedazo de junta recortada (1) sobre la lengüeta de ubicación (2) del panel de bloqueo. Instale el panel (3). Aplique una gota de Loctite 243, azul, a las roscas limpias de los tornillos (4). Instale los tornillos. Ajuste a 7,3–8,4 N·m (65–75 in-lbs). | |||||||||||||||||||||||||||||||||
| 11. | Vea Figura 10. Cubra la parte trasera de la guantera en el área de perforación del agujero con cinta adhesiva para evitar rajar o astillar la pintura. Mida alrededor de 25 mm (1.0 in) en el interior y 9,5 mm (⅜ in) hacia arriba desde el reborde de acoplamiento de la tapa del fuselaje inferior. Marque la ubicación para perforar el agujero. Perfore un agujero de 25 mm (1.0 in) en la pared de la guantera. |  Figura 10. Ubicación de la perforación  Figura 11. Tuercas prisioneras | ||||||||||||||||||||||||||||||||
| 12. | Vea Figura 11. Inserte las cuatro tuercas prisioneras desde el interior de la abertura grande. | |||||||||||||||||||||||||||||||||
| 13. | Vea el manual de servicio. Instale el fuselaje inferior. NO instale la tapa del fuselaje inferior en este momento. | |||||||||||||||||||||||||||||||||
| 14. | Coloque los cables del altavoz a través del agujero del fuselaje inferior. |
- Los cables azul claro y azul claro/negro van hacia el lado derecho.
- Los cables azul claro/naranja y azul claro/gris van hacia el lado izquierdo.
| 15. | Vea Figura 12. Separe la arandela aislante dividida (12). Instale la arandela aislante alrededor de la porción del arnés. Instale dentro del agujero perforado en el fuselaje. | |
| 16. | Instale la tapa del fuselaje inferior. | |
| 17. | Repita los pasos 1 al 16 en el fuselaje restante. | |
| 18. | Asegure el arnés de cables con correas de cables. Verifique que el cableado no tenga interferencia con el movimiento de la dirección o de la suspensión. NOTA Los altavoces para fuselajes inferiores tienen un lado específico. El anillo decorativo del altavoz izquierdo tiene el texto “BOOM! AUDIO STAGE II” en la parte superior. El del lado derecho no tiene ningún texto. | |
| 19. | Vea Figura 12. Conecte los conectores de los cables del altavoz, dentro de la caja del altavoz, a los terminales de paleta en la parte trasera del woofer nuevo. Los contactos de paleta de tamaño diferente impiden un armado incorrecto. | |
| 20. | Conecte el conector de dos vías del audio del arnés del amplificador al conector de rango medio y del tweeter (D). | |
| 21. | Gire el conjunto del altavoz (1) de manera que el tweeter (C) quede 45 grados hacia fuera de la parte superior. | |
| 22. | Instale el conjunto del altavoz en la caja del altavoz con los cuatro tornillos (5) del kit. a. Comience a atornillar cuidadosamente para no empujar las tuercas prisioneras a través de los agujeros de montaje. b. Use un patrón cruzado para ajustar los cuatro tornillos a 1,13 N·m (10 in-lbs). | |
| 23. | Repita los pasos 19 al 22 en la caja del altavoz restante. |
ADVERTENCIAAsegúrese de que la dirección sea suave y sin interferencias. Cualquier interferencia con la dirección puede ocasionar la pérdida de control del vehículo y ser la causa de muerte o lesiones graves. (00371a)
| 1. | Asegúrese de que los cables, los arneses o las líneas no se estiren demasiado cuando se giren los manillares completamente hacia los topes izquierdo o derecho de la horquilla. | |
| 2. | Compruebe que la dirección se mueva de forma suave y sin interferencias de un extremo al otro. |
TERMINADO
NOTA
Para evitar posibles daños al sistema de audio, verifique que el encendido y el sistema de audio estén OFF (apagados), antes de instalar el fusible principal.
AVISO
El ecualizador de la radio debe ser actualizado por un concesionario Harley-Davidson, ANTES de operar el sistema de audio. Operar el sistema de audio antes de la actualización del ecualizador de la radio, INMEDIATAMENTE dañará los altavoces. (00645d)
- Vea el manual de servicio. Instale el fusible principal.
- Pida a un concesionario Harley-Davidson que actualice el ecualizador de la radio usando el Digital Technician II.
- Gire el interruptor a ON (encendido), pero no arranque la motocicleta.
- Consulte la sección SISTEMA INFOTAINMENT BOOM! BOX en el Manual del propietario. ENCIENDA (ON) la radio. Asegúrese de que todos los altavoces estén funcionando y que la función Fader (atenuador) delantero/trasero esté funcionando correctamente. Si no lo están, revise el cableado de los altavoces.
- Vea el manual de servicio. Instale el fuselaje exterior y el parabrisas.
NOTA
Si se producen vibraciones inaceptables debido a los niveles altos de respuesta de los bajos, añada espuma adicional entre los paneles de bloqueo y los fuselajes inferiores.
EN USO
Evite el contacto directo de una lavadora a presión con las parrillas de los altavoces. Se pueden dañar los altavoces.
PIEZAS DE SERVICIO
Tabla 1. Piezas de servicio
Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|
1 | Conjunto de altavoces, cápsula del fuselaje inferior (izquierdo) (incluye los artículos 2 al 4) Conjunto de altavoces, cápsula del fuselaje inferior (derecho) (incluye los artículos 2 al 4) | 76000627 76000626 |
2 |
| No se vende por separado |
3 |
| No se vende por separado |
4 |
| No se vende por separado |
5 | Tornillo, cabeza troncocónica TORX, N.º 6-32 x 25,4 mm (1.0 in) de largo (negro) (8) | 10200294 |
6 | Tuerca prisionera (8) | 10100064 |
7 | Bandeja, parte inferior de la caja del altavoz (izquierda) | 76000368 |
8 | Bandeja, parte inferior de la caja del altavoz (derecha) | 76000369 |
9 | Sello de la junta, respaldo adhesivo (2) | 25700311 |
10 | Tornillo, TORX con cabeza troncocónica, 1/4-14 x 19 mm (0.75 in) de largo, autorroscante, negro (4) | No se vende por separado |
11 | Tornillo, TORX con cabeza troncocónica, N.º 10-16 x 19 mm (0.75 in) de largo, autorroscante, negro (6) | 2995 |
12 | Arandela aislante, sello del arnés (2) | 11410 |
Kit de cajas de altavoces para fuselajes inferiores (no es parte del
kit de altavoces para fuselajes inferiores). | ||
A | Kit de cajas de altavoces (incluye las cajas izquierda y derecha) | |
B | Fuselaje inferior, (se muestra el izquierdo) | |
Artículos mencionados en el texto: | ||
C | Tweeter | |
D | Conector del rango medio y tweeter | |
PIEZAS DE SERVICIO

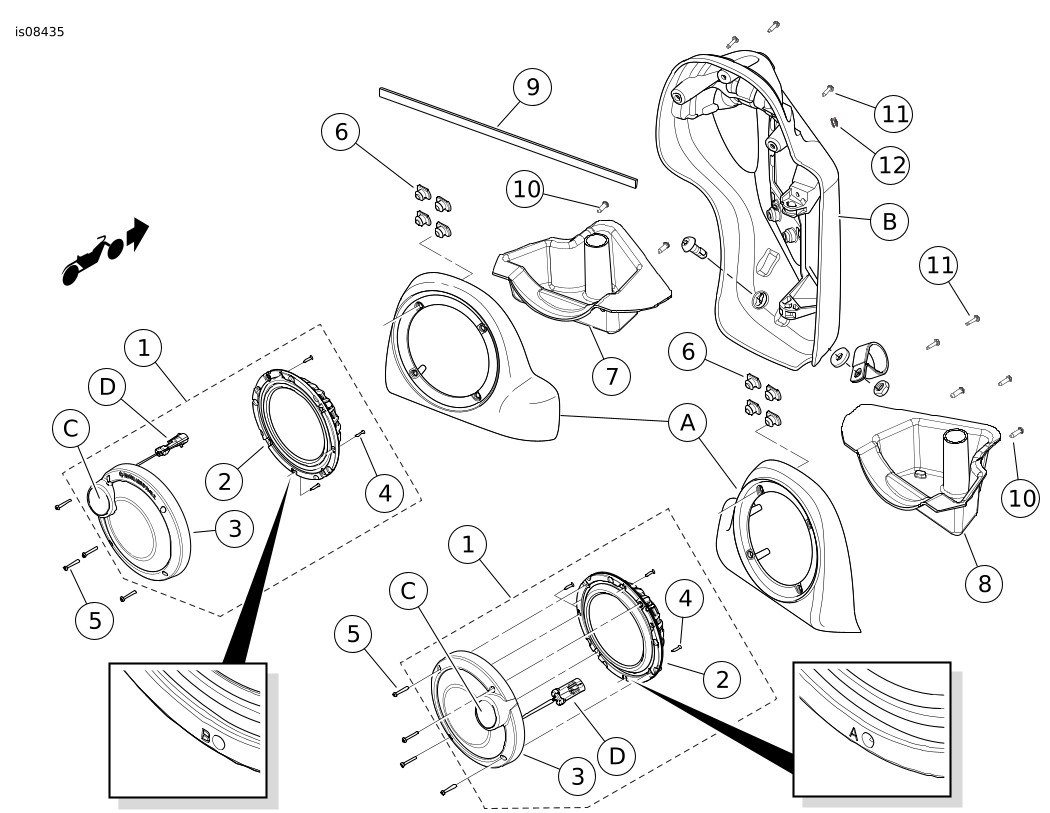

Figura 12. Piezas de servicio, Kit de altavoces Boom! Audio Stage II para fuselajes inferiores
