КОМПЛЕКТ ПРЕДНО СТЪКЛО STREET SUPER-SPORT
J056922021-04-27
ОБЩИ
Номер на комплект
57400192
Модели
За информация за съвместимост с модели вижте каталога за части и аксесоари или раздела Части и аксесоари на www.harley-davidson.com (само на английски).
Изисквания за монтаж
ПРЕДУПРЕЖДЕНИЕБезопасността на водача и пътника зависи от правилното поставяне на този комплект. Следвайте съответните процедури в наръчника за обслужване. Ако сметнете, че не можете да извършите процедурата или не разполагате с правилните инструменти, свържете се с дилър на Harley-Davidson да извърши инсталирането. Неправилното поставяне на този комплект би могло да предизвика смърт или сериозно нараняване. (00333b)
NOTE
Тези инструкции се отнасят до информацията в сервизното ръководство. Достъпно е сервизно ръководство за годината/модела на този мотоциклет от търговец на Harley-Davidson.
ПОДГОТОВКА
ПРЕДУПРЕЖДЕНИЕЗа да не допуснете случайно стартиране на мотоциклета, което от своя страна би могло да причини смърт или сериозно нараняване, свалете главния предпазител, преди да продължите. (00251b)
| 1. | Извадете главния предпазител. Вижте ръководството за обслужване. | |
| 2. | Премахнете обтекателя, оставяйки контролните кабели и горната носеща конзола на обтекателя на място. Вижте ръководството за обслужване. | |
| 3. | Отстранете фара. Вижте ръководството за обслужване. | |
| 4. | Премахнете монтажната скоба на обтекателя. Ако е оборудвана, свалете предната табелка за регистрационния номер. Вижте ръководството за обслужване. Изхвърлете компонентите на конзолата. Ако е необходима предна скоба за регистрационния номер, трябва да се закупи отделно комплект аксесоари (№ на част 67900242). | |
| 5. | Временно се преместват предните мигачи, така че да са приблизително над скобата на долната вилка. Дължина/размер/разстояние: 51 mm (2 in) |
МОНТАЖ
NOTE
Покрийте предния калник броня и предната част на резервоара за гориво с чисти кърпи за предотвратяване на козметични забележки.
Сглобяване на скобите към предното стъкло
- Извадете подмодула на предното стъкло от опаковката. Поставете с лицето надолу върху чиста, мека повърхност с монтажните скоби насочени нагоре.
- Вижте Figure 2 . Извадете скобата и комплектите хардуер от опаковките и отделете сходните части, като подготовка за сглобяването.
- Вижте Figure 1 . Сглобете скобите и крепежните предмети.

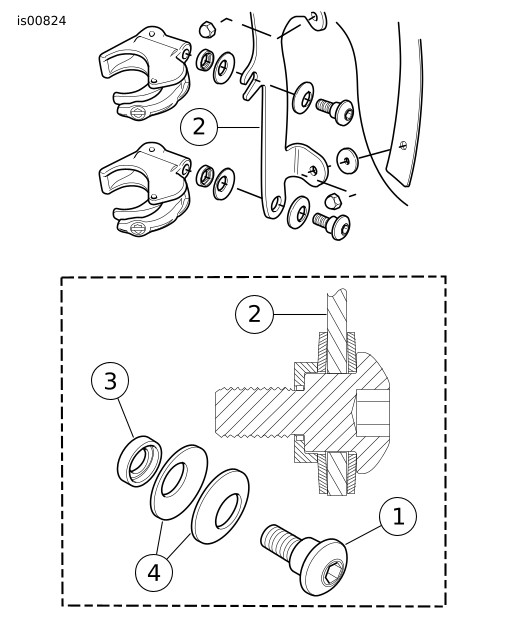

| 1 | Раменен болт |
| 2 | Дясна скоба за предното стъкло |
| 3 | Чашковидна шайба |
| 4 | Шайби Belleville (чашковидните страни обърнати една срещу друга със скобата на предното стъкло помежду им) |
Фигура 1. Монтажна скоба за предното стъкло
ПРЕДУПРЕЖДЕНИЕЧашковидната страна на шайбите Belleville (конусовидни) трябва да са обърнати една към друга и да притиснат като в сандвич монтажните конзоли за предното стъкло във всяка монтажна точка. Неправилната ориентация на шайбите може да намали способността на предното стъкло за отделяне при сблъсък, което от своя страна би могло да доведе до смърт или сериозно нараняване. (00422b)
- Една по една скоба, като скобите да са изправени нагоре и навътре от скобата на предното стъкло (2), затегнете раменните болтовете (1) достатъчно, за да се поддържа ориентацията на скобата спрямо предното стъкло по време на монтажа на предното стъкло. Болтове ще бъдат напълно затегнати по-късно.
Монтирайте предното стъкло
NOTE
Дръжте предното колело право, за да се предотврати надраскване на резервоара за гориво от скобите.
| 1. | Уверете се, че всички четири скоби са в "отворена" позиция. | |
| ПРЕДУПРЕЖДЕНИЕ Прещипването на жилото за газта може да ограничи реакцията на газта, което от своя страна би могло да причини загуба на управление и смърт или сериозно нараняване. (00423b) | ||
| 2. | Уверете се, че жилата на газта не са защипани от скобите. Центрирайте предното стъкло и поставете скобите върху плъзгачите на вилката. | |
| 3. | Регулирайте така, че долните скоби да докосват горната част на скобата на долната вилка. | |
| 4. | Започвайки отдолу (и за двете страни), затворете всяка скоба. NOTE Не затягайте раменните болтове отвъд препоръчания въртящ момент. Прекомерното натягане може да предизвика огъване на скобата на плъзгача на вилката. | |
| 5. | Уверете се, че раменната част на болтовете са напълно поставени във всяко място за скоба на предното стъкло. Затегнете всеки раменен болт. Въртящ момент: 6,7 N·m (60 in-lbs) Раменни болтове NOTE
| |
| 6. | Монтирайте компонентите отстранени по време на подготовката: a. Регулирайте и закрепете мигачите, които не докосват предното стъкло. Вижте ръководството за обслужване. b. Свалете предното стъкло. c. Ако е необходимо, монтирайте комплекта скоба за предната регистрационна табелка. d. Монтирайте и регулирайте фара. Вижте ръководството за обслужване. e. Монтирайте предното стъкло с долни скоби, докосващи скобата на долната вилка. f. Поставете главния предпазител. Вижте ръководството за обслужване. |
Премахване и съхраняване на предното стъкло
За да свалите предното стъкло, отворете четирите скоби в която и да е последователност и извършете обратно монтажните процедури. Погрижете се да не се надраска корпуса на фара или резервоара за гориво.
При съхраняване на предното стъкло поставете на място, където скобите на предното стъкло ще получат най-голяма защита. Пазете от места, където предното стъкло може да бъде ударено или изпуснато. Не трупайте нищо върху комплекта.
Преди повторното монтиране след всеки период на съхранение, инспектирайте скобите и хардуера за предварително натоварване на закрепващите елементи и чистота. Уверете се, че всяка скоба да има един чифт гумени уплътнения в седлото на скобата, което се съединява с плъзгача на вилката и те правят свободен цикъл на отваряне и затваряне.
ГРИЖИ И ПОЧИСТВАНЕ
NOTICE
Предните стъкла/Дефлекторите за вятър от поликарбонат изискват подходящото внимание и грижи за поддръжка. Неправилната поддръжка на поликарбонатния материал може да доведе до повреждане на предното стъкло/дефлектора за вятър. (00483e)
- Не използвайте пречистен или непречистен бензин, разредител за бои или друг тип агресивно почистващо средство върху предното стъкло. Това може да повреди повърхността му.
- Не почиствайте предното стъкло на горещото слънце или висока температура.
- Прахообразен, абразивен или алкален почистващ препарат ще повреди предното стъкло.
- Отражения на слънчева светлина от вътрешната кривина на предното стъкло може в определени часове на деня, да причинят натрупването на екстремна топлина по инструментите на мотоциклета. Бъдете внимателни при паркиране. Паркирайте с лице към слънцето, поставете непрозрачен предмет над инструментите или регулирайте предното стъкло, за да се избегнат отраженията.
- Не използвайте бензен, разредител за боядисване, бензин или други почистващи средства върху гумените втулки. Това може да повреди повърхността на втулките.
NOTE
Покриване на предното стъкло с чиста, влажна кърпа за около 15 минути преди миене ще направи премахването на изсъхналите насекоми по-лесно.
Harley-Davidson Windshield Water Repellent Treatment № на част 99841-01 е одобрен за употреба на предни стъкла на Harley-Davidson.
ЧАСТИ ЗА ОБСЛУЖВАНЕ
Фигура 2. Части за обслужване: Предно стъкло Super Sport
Таблица 1. Части за обслужване
Елемент | Описание (Количество) | Номер на част |
|---|---|---|
1 | Скоба, 37 mm (4) | 57400466 |
2 | Комплект, хардуер за монтаж на предно стъкло (4) | 58202-04 |
3 | Шайба, обикновена, тип A (4) | 6352 |
4 | Конзола, модели предно стъкло с освобождаване 39 mm | 57820-08 |
5 | Конзола, модели предно стъкло с освобождаване 39 mm | 57823-08 |
6 | Сервизно предно стъкло (включва елемент 7) | 57400264 |
7 | Шайба, монтажна на предното стъкло (8) | 57964-97 |
8 | Гайка, глуха 1/4-20 (4) | 94007-90T |
9 | Винт, полукръгла глава със застопоряваща замазка (4) | 94639-99 |
