STREET SUPER-SPORT TUULEKLAASI KOMPLEKT
J056922021-04-27
ÜLDOSA
Komplekti number
57400192
Mudelid
Mudeli sobivuse teavet vaadake P&A jaemüügikataloogist või osade ja tarvikute jaotisest veebilehel www.harley-davidson.com (ainult inglise keeles).
Paigaldusnõuded
HOIATUS!Juhi ja kaassõitja turvalisus oleneb sellest, kas komplekt on õigesti paigaldatud. Kasutage sobivaid hooldusjuhendi protseduure. Kui protseduur pole teile jõukohane või teil puuduvad õiged tööriistad, laske paigaldada Harley-Davidson®-i edasimüüjal. Selle komplekti vale paigaldamine võib põhjustada surma või raskeid vigastusi. (00333b)
MÄRKUS.
See juhiste leht viitab hooldusjuhendi teabele. Selle aasta / mootorratta mudeli hooldusjuhend on saadaval Harley-Davidson®-i edasimüüjate juures.
ETTEVALMISTUS
HOIATUS!Sõiduki juhusliku käivitumise vältimiseks, mis võib põhjustada surma või raskeid vigastusi, eemaldage enne jätkamist peakaitse. (00251b)
| 1. | Eemaldage peakaitse. Vaadake hooldusjuhendit. | |
| 2. | Eemaldage gondel, jättes juhtkaablid ja gondli ülemise toe oma kohale. Vaadake hooldusjuhendit. | |
| 3. | Eemaldage esituli. Vaadake hooldusjuhendit. | |
| 4. | Eemaldage gondli kinnitusklamber. Eemaldage eesmine numbrimärgi klamber, kui see on olemas. Vaadake hooldusjuhendit. Visake klambri komponendid ära. Kui on vaja eesmist numbrimärgi klambrit, tuleb lisakomplekt (osa 67900242) osta eraldi. | |
| 5. | Teisaldage suunatuled ajutiselt nii, et need asetseksid umbes kahvli alumise klambri kohal. Pikkus/mõõde/vahemaa: 51 mm (2 in) |
PAIGALDAMINE
MÄRKUS.
Iluvigade vältimiseks katke eesmine poritiib ja kütusepaagi esiosa puhta poest pärit rätikuga.
Pange klambrid tuuleklaasile
- Eemaldage tuuleklaasi alamkoost pakendist. Asetage esiosaga allapoole, puhtale ja pehmele pinnale, kinnitusklambritega ülespoole.
- Vt Joonis 2 . Eemaldage pakendist nii kinniti kui paigaldusosade komplektid ja eraldage sarnased osad kokkupanemise ettevalmistamiseks.

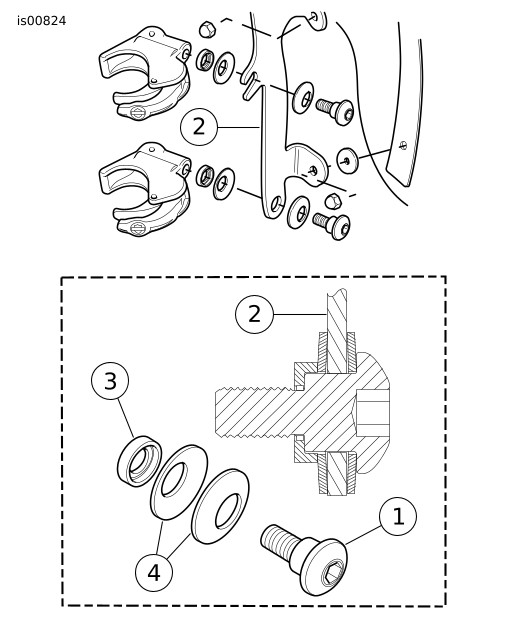

- Vt Joonis 1 . Pange klambrite koostud ja riistvara kokku.
| 1 | Poolkeermega polt |
| 2 | Parempoolne tuuleklaasi haak |
| 3 | Koonusjas seib |
| 4 | Belleville’i seibid (koonusjad küljed on üksteisega vastamisi, mille vahel on tuuleklaasi haak) |
Joonis 1. Tuuleklaasi kinnitamise klamber
HOIATUS!Belleville’i (koonuse) seibide kausikujulised pooled peavad olema vastastikku ja igal ühenduskohal peavad nende vahel olema esiklaasi kinnitusklambrid. Suutmatus seibe õigesti joondada võib vähendada esiklaasi võimet kokkupõrke korral lahti murda, mis võib põhjustada surma või raskeid vigastusi. (00422b)
- Klamber suunaga üles ja tuuleklaasi haagi (2) sisepoolel, kinnitage poolkeermega polte (1) ühe klambri kaupa piisavalt, et hoida tuuleklaasi paigaldamisel klambri suunda tuuleklaasi suhtes. Poldid kinnitatakse täielikult hiljem.
Tuuleklaasi paigaldamine
MÄRKUS.
Hoidke esiratast sirgelt, et haagid ei kraabiks kütusepaaki.
| 1. | Veenduge, et kõik 4 klambrit oleks avatud asendis. | |
| HOIATUS! Pigistatud gaasikaablid võivad piirata gaasitundlikust, mis võib põhjustada juhitavuse kaotamist ja surma või tõsiseid vigastusi. (00423b) | ||
| 2. | Veenduge, et klambrid ei pigistaks gaasitrosse. Seadke tuuleklaas keskele ja paigutage klambrid kahvli liuguritele. | |
| 3. | Reguleerige nii, et alumised klambrid puudutaksid kahvli alumise klambri ülaosa. | |
| 4. | Alustades alt (mõlemalt poolt), sulgege kõik klambrid. MÄRKUS. Ärge pingutage poolkeermega polte üle soovitusliku pöördemomendi. Ülepingutamine võib klambri pöörata vastu kahvli liugurit. | |
| 5. | Veenduge, et poolkeermega poltide õlad istuksid täielikult igas tuuleklaasi haagis. Pingutage iga poolkeermega polti. Moment: 6,7 N·m (60 in-lbs) Poolkeermega poldid MÄRKUS.
| |
| 6. | Paigaldage ettevalmistamise käigus eemaldatud komponendid: a. Reguleerige ja kinnitage suunatuled, veendumaks, et need ei puutu vastu tuuleklaasi. Vaadake hooldusjuhendit. b. Eemaldage tuuleklaas. c. Vajadusel paigaldage eesmise numbrimärgi klambri-komplekt. d. Paigaldage ja reguleerige esituld. Vaadake hooldusjuhendit. e. Paigaldage tuuleklaas alumiste klambritega, mis puudutavad kahvli alumist klambrit. f. Paigaldage peakaitse. Vaadake hooldusjuhendit. |
Tuuleklaasi eemaldamine ja hoiustamine
Tuuleklaasi eemaldamiseks avage neli klambrit mis tahes järjekorras ja läbige eelnevad paigaldusprotseduurid vastupidises järjekorras. Olge ettevaatlik, et mitte esituld ega kütusepaaki kriimustada.
Tuuleklaasi hoiustamisel asetage see kohta, kus tuuleklaasi klambrid on korralikult kaitstud. Hoiduge asukohtadest, kus tuuleklaas võib millegagi kokku puutuda või maha kukkuda. Ärge asetage midagi koostu peale.
Kontrollige klambreid ja riistvara enne uuesti paigaldamist pärast mis tahes hoiustamisaega kinniti eelpingutuse ja puhtuse osas. Igal klambril peab olema kummist tihendite paar klambrisadulas, mis ühendatakse kahvli liuguritega, ja see peab pöörama lahti ja kinni vabalt.
HOOLDAMINE JA PUHASTAMINE
TEADE
Polükarbonaadist tuuleklaase/tuulesuunajaid tuleb õigesti hooldada. Polükarbonaadi vale hooldus võib tuuleklaase/tuulesuunajaid kahjustada. (00483e)
- Ärge kasutage tuuleklaasil benseeni, värvi lahustit, bensiini ega muud tüüpi rasketoimelisi puhastusvahendeid. See kahjustab pinda.
- Ärge puhastage tuuleklaasi kuuma päikese käes või kõrgel temperatuuril.
- Pulbriline, abrasiivne või leeliseline puhasti kahjustab tuuleklaasi.
- Tuuleklaasi tumeruse sisemuselt peegeldav päikesevalgus võib teatud ajal päeval põhjustada mootorratta instrumentide väga suure kuumuse tekkimist. Olge parkimisel ettevaatlik. Parkige päikese suunas, asetage instrumentide peale matt ese või reguleerige tuuleklaasi peegelduste vältimiseks.
- Ärge kasutage kummipuksidel benseeni, värvilahustit, bensiini ega muid puhastusvahendeid. See kahjustab puksi pinda.
MÄRKUS.
Tuuleklaasi katmine puhta, märja riidega umbes 15 minutiks enne pesu muudab putukate eemaldamise lihtsamaks.
Harley-Davidsoni Windshield Water Repellent Treatment (veekindlust andev töötlus) tootenumber 99841-01 on Harley-Davidsoni tuuleklaasidel kasutamiseks heaks kiidetud.
HOOLDATAVAD OSAD
Joonis 2. Hooldatavad osad: Super Sport tuuleklaas
Tabel 1. Hooldatavad osad
Üksus | Kirjeldus (kogus) | Tootenumber |
|---|---|---|
1 | Klamber, 37 mm (4) | 57400466 |
2 | Komplekt, tuuleklaasi kinnitusosad (4) | 58202-04 |
3 | Seib, tavaline, tüüp A (4) | 6352 |
4 | Klamber, eemaldatava tuuleklaasiga 39 mm mudelid | 57820-08 |
5 | Klamber, eemaldatava tuuleklaasiga 39 mm mudelid | 57823-08 |
6 | Hooldatav tuuleklaas, (sisaldab osa 7) | 57400264 |
7 | Seib, tuuleklaasi kinnitus (8) | 57964-97 |
8 | Kübarmutter 1/4–20 (4) | 94007-90T |
9 | Kruvi, nööppeaga, koos lukustusribaga (4) | 94639-99 |
