ΚΙΤ ΑΝΕΜΟΘΩΡΑΚΑ STREET SUPER-SPORT
J056922021-04-27
ΓΕΝΙΚΑ
Αριθμός κιτ
57400192
Μοντέλα
Για πληροφορίες σχετικά με την εφαρμογή του μοντέλου, δείτε τον Κατάλογο Λιανικής Πώλησης Εξαρτημάτων και Αξεσουάρ ή την ενότητα Εξαρτήματα και Αξεσουάρ στη διεύθυνση www.harley-davidson.com (αγγλικά μόνο).
Απαιτήσεις τοποθέτησης
ΠΡΟΕΙΔΟΠΟΙΗΣΗΗ ασφάλεια του αναβάτη και του συνεπιβάτη εξαρτάται από τη σωστή τοποθέτηση αυτού του κιτ. Ακολουθήστε τις κατάλληλες διαδικασίες του εγχειριδίου σέρβις. Εάν δεν είστε σε θέση να εκτελέσετε τη διαδικασία ή εάν δεν διαθέτετε τα σωστά εργαλεία, ζητήστε από έναν εμπορικό αντιπρόσωπο Harley-Davidson να διεξαγάγει την τοποθέτηση. Η ακατάλληλη τοποθέτηση αυτού του κιτ θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00333b)
ΣΗΜΕΙΩΣΗ
Το παρόν φύλλο οδηγιών αναφέρεται σε πληροφορίες του εγχειριδίου σέρβις. Το εγχειρίδιο σέρβις για το μοντέλο/έτος της μοτοσικλέτας σας διατίθεται από εμπορικούς αντιπροσώπους της Harley-Davidson.
ΠΡΟΕΤΟΙΜΑΣΙΑ
ΠΡΟΕΙΔΟΠΟΙΗΣΗΓια την αποτροπή τυχαίας εκκίνησης του οχήματος, η οποία θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό, αφαιρέστε την κύρια ασφάλεια προτού προχωρήσετε. (00251b)
| 1. | Αφαιρέστε την κύρια ασφάλεια. Δείτε το εγχειρίδιο σέρβις. | |
| 2. | Αφαιρέστε το φέρινγκ, αφήνοντας τα καλώδια ελέγχου και τον άνω βραχίονα στήριξης φέρινγκ στη θέση τους. Δείτε το εγχειρίδιο σέρβις. | |
| 3. | Αφαιρέστε τον προβολέα. Δείτε το εγχειρίδιο σέρβις. | |
| 4. | Αφαιρέστε τον βραχίονα στερέωσης φέρινγκ. Αφαιρέστε τον βραχίονα της μπροστινής πινακίδας αν περιλαμβάνεται στον εξοπλισμό. Δείτε το εγχειρίδιο σέρβις. Απορρίψτε τα εξαρτήματα του βραχίονα. Εάν απαιτείται βραχίονας μπροστινής πινακίδας κυκλοφορίας, το βοηθητικό κιτ (Αρ. εξαρτήματος 67900242) πρέπει να αγοραστεί ξεχωριστά. | |
| 5. | Μετακινήστε προσωρινά τους εμπρόσθιους λαμπτήρες φλας έτσι ώστε να είναι περίπου πάνω από τον βραχίονα κάτω πιρουνιού. Μήκος/Διάσταση/Απόσταση: 51 mm (2 in) |
ΤΟΠΟΘΕΤΗΣΗ
ΣΗΜΕΙΩΣΗ
Καλύψτε το μπροστινό φτερό και το μπροστινό μέρος του ρεζερβουάρ καυσίμου με καθαρές πετσέτες εμπορίου για να αποφευχθούν αισθητικές φθορές.
Συναρμολογήστε σφιγκτήρες στον ανεμοθώρακα
- Αφαιρέστε το υποεξάρτημα ανεμοθώρακα από τη συσκευασία. Τοποθετήστε το με την πρόσοψη προς τα κάτω πάνω σε μια καθαρή και μαλακή επιφάνεια με τους βραχίονες στερέωσης στραμμένους προς τα πάνω.
- Ανατρέξτε στην ενότητα Εικόνα 2 . Βγάλτε από τη συσκευασία τα κιτ σφιγκτήρων και εξαρτημάτων, και ξεχωρίστε τα παρόμοια εξαρτήματα στο πλαίσιο της προετοιμασίας για συναρμολόγηση.
- Ανατρέξτε στην ενότητα Εικόνα 1 . Συναρμολογήστε τους μηχανισμούς σφιγκτήρων και σωλήνες υλικού.

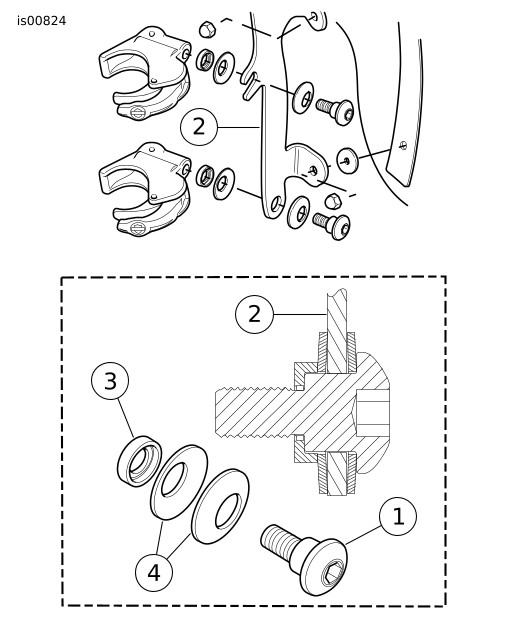

| 1 | Μπουλόνι με χιτώνιο |
| 2 | Δεξιός βραχίονας ανεμοθώρακα |
| 3 | Κοίλη ροδέλα |
| 4 | Ροδέλες Belleville (οι καμπύλες πλευρές είναι στραμμένες η μία προς την άλλη και έχουν ανάμεσά τους το βραχίονα του ανεμοθώρακα) |
Εικόνα 1. Σφιγκτήρας στερέωσης ανεμοθώρακα
ΠΡΟΕΙΔΟΠΟΙΗΣΗΟι καμπύλες πλευρές των ροδελών Belleville (κωνικές) πρέπει να είναι στραμμένες η μία προς την άλλη και να έχουν ανάμεσά τους τούς βραχίονες στερέωσης ανεμοθώρακα σε κάθε σημείο στερέωσης. Σε περίπτωση που ο προσανατολισμός των ροδελών δεν είναι σωστός, μπορεί να περιοριστεί η δυνατότητα του ανεμοθώρακα να αποσπαστεί σε μια σύγκρουση, κάτι που θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. (00422b)
- Ασχοληθείτε με έναν σφιγκτήρα κάθε φορά, με τον σφιγκτήρα στραμμένο προς τα πάνω και προς το εσωτερικό του βραχίονα του ανεμοθώρακα (2), σφίξτε τα μπουλόνια με χιτώνιο (1) αρκετά ώστε να διατηρείται ο προσανατολισμός του σφιγκτήρα προς τον ανεμοθώρακα κατά την τοποθέτηση του ανεμοθώρακα στη μοτοσικλέτα. Τα μπουλόνια θα σφιχτούν πλήρως, αργότερα.
Εγκαταστήστε τον ανεμοθώρακα
ΣΗΜΕΙΩΣΗ
Κρατήστε τον μπροστινό τροχό ίσιο ώστε να αποφύγετε να γρατζουνίσουν οι βραχίονες το ρεζερβουάρ καυσίμου.
| 1. | Βεβαιωθείτε ότι και οι τέσσερις σφιγκτήρες βρίσκονται στην "ανοιχτή" θέση. | |
| ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν τα καλώδια του γκαζιού συμπιέζονται μπορεί να περιοριστεί η ανταπόκριση του γκαζιού, γεγονός που θα μπορούσε να προκαλέσει απώλεια ελέγχου και θάνατο ή σοβαρό τραυματισμό. (00423b) | ||
| 2. | Βεβαιωθείτε ότι τα καλώδια γκαζιού δεν συμπιέζονται από τους σφιγκτήρες. Κεντράρετε τον ανεμοθώρακα και τοποθετήστε τους σφιγκτήρες πάνω στους ολισθητήρες του πιρουνιού. | |
| 3. | Ρυθμίστε έτσι ώστε οι κάτω σφιγκτήρες να αγγίζουν την κορυφή του κάτω βραχίονα πιρουνιού. | |
| 4. | Ξεκινώντας από το κάτω μέρος (και στις δύο πλευρές), κλείστε κάθε σφιγκτήρα. ΣΗΜΕΙΩΣΗ Μην σφίξετε τα μπουλόνια με χιτώνιο παραπάνω από την συνιστώμενη τιμή ροπής. Η υπερβολική ροπή σύσφιξης μπορεί να προκαλέσει περιστροφή του σφιγκτήρα στον ολισθητήρα πιρουνιού. | |
| 5. | Βεβαιωθείτε ότι το τμήμα χιτωνίου των μπουλονιών με χιτώνιο κάθεται πλήρως μέσα σε κάθε θέση του βραχίονα ανεμοθώρακα. Σφίξτε κάθε μπουλόνι με χιτώνιο. Ροπή: 6,7 N·m (60 in-lbs) Μπουλόνια με χιτώνιο ΣΗΜΕΙΩΣΗ
| |
| 6. | Εγκατάσταση εξαρτημάτων που αφαιρέθηκαν κατά την προετοιμασία: a. Ρυθμίστε και ασφαλίστε τους λαμπτήρες φλας επαληθεύοντας ότι δεν αγγίζουν τον ανεμοθώρακα. Δείτε το εγχειρίδιο σέρβις. b. Αφαιρέστε τον ανεμοθώρακα. c. Εάν απαιτείται, εγκαταστήστε το κιτ βραχίονα μπροστινής πινακίδας κυκλοφορίας. d. Τοποθετήστε και ρυθμίστε τον προβολέα. Δείτε το εγχειρίδιο σέρβις. e. Τοποθετήστε το ανεμοθώρακα με τους κάτω σφιγκτήρες να αγγίζουν τον κάτω βραχίονα πιρουνιού. f. Τοποθετήστε την κύρια ασφάλεια. Δείτε το εγχειρίδιο σέρβις. |
Αφαίρεση και αποθήκευση ανεμοθώρακα
Για να αφαιρέσετε τον ανεμοθώρακα, ανοίξτε τους τέσσερις σφιγκτήρες, με οποιαδήποτε σειρά, και αντιστρέψτε τις οδηγίες εγκατάστασης. Προσέξτε να μην γρατσουνιστεί το περίβλημα του προβολέα ή το ρεζερβουάρ καυσίμου.
Όταν αποθηκεύετε τον ανεμοθώρακα, τοποθετήστε τον σε σημείο όπου οι σφιγκτήρες του θα είναι όσο το δυνατό πιο προστατευμένοι. Μην επιλέξετε σημεία όπου ο ανεμοθώρακας μπορεί να δεχτεί χτυπήματα ή να πέσει. Μην στοιβάζετε οτιδήποτε πάνω στη διάταξη.
Πριν από την επανατοποθέτηση μετά από περίοδο αποθήκευσης, επιθεωρήστε τους σφιγκτήρες και το υλικό όσον αφορά την προφόρτιση των συνδετήρων και την καθαριότητα. Βεβαιωθείτε ότι κάθε σφιγκτήρας πρέπει να έχει στο στήριγμά του ένα ζευγάρι από λαστιχένια παρεμβύσματα που να ταιριάζει με τον ολισθητήρα πιρουνιού, και ότι ανοίγουν και κλείνουν ελεύθερα.
ΦΡΟΝΤΙΔΑ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ
ΣΗΜΕΙΩΣΗ
Τα παρμπρίζ/ανεμοθώρακες από πολυανθρακικό απαιτούν κατάλληλη προσοχή και φροντίδα για τη συντήρησή τους. Σε περίπτωση που το πολυανθρακικό δεν συντηρείται σωστά, μπορεί να προκληθεί ζημιά στο παρμπρίζ/ανεμοθώρακα. (00483e)
- Μην χρησιμοποιείτε βενζόλιο, διαλυτικό χρώματος, βενζίνη ή οποιονδήποτε άλλο τύπο ισχυρού καθαριστικού στο παρμπρίζ/στον ανεμοθώρακα. Με αυτήν την ενέργεια, θα προκληθεί ζημιά στην επιφάνεια.
- Μην καθαρίζετε τον ανεμοθώρακα κάτω από καυτό ήλιο ή σε υψηλή θερμοκρασία.
- Τα λειαντικά, αλκαλικά μέσα καθαρισμού ή τα καθαριστικά σε σκόνη, θα προκαλέσουν ζημιά στον ανεμοθώρακα.
- Οι αντανακλάσεις του ήλιου από την εσωτερική καμπύλωση ενός ανεμοθώρακα ενδέχεται, κάποιες ώρες της ημέρας, να προκαλέσει έντονη συσσώρευση θερμότητας στα όργανα της μοτοσικλέτας. Χρειάζεται προσοχή όσον αφορά τη στάθμευση. Σταθμεύστε με προσανατολισμό προς τον ήλιο, τοποθετήστε ένα αδιαφανές αντικείμενο πάνω από τα όργανα, ή προσαρμόστε τον ανεμοθώρακα για αποφυγή αντανακλάσεων.
- Μη χρησιμοποιείτε βενζόλιο, διαλυτικό βαφής, βενζίνη, ή άλλα καθαριστικά στους λαστιχένιους αντιτριβικούς δακτυλίους. Με αυτήν την ενέργεια, θα προκληθεί ζημιά στις αντιτριβικές επιφάνειες.
ΣΗΜΕΙΩΣΗ
Η κάλυψη του ανεμοθώρακα με ένα καθαρό, βρεγμένο πανί για περίπου 15 λεπτά πριν από το πλύσιμο θα κάνει ευκολότερη την απομάκρυνση των ξερών εντόμων.
Το Υδροαπωθητικό Harley-Davidson για ανεμοθώρακες Harley-Davidson με αριθμό εξαρτήματος 99841-01 είναι εγκεκριμένο για χρήση σε ανεμοθώρακες Harley-Davidson.
ΑΝΤΑΛΛΑΚΤΙΚΑ
Εικόνα 2. Ανταλλακτικά: Ανεμοθώρακας Super Sport
Πίνακας 1. Ανταλλακτικά
Στοιχείο | Περιγραφή (ποσότητα) | Αριθμός εξαρτήματος |
|---|---|---|
1 | Σφιγκτήρας, 37 χιλ (4) | 57400466 |
2 | Κιτ, εξοπλισμός στερέωσης ανεμοθώρακα (4) | 58202-04 |
3 | Ροδέλα, απλή τύπου Α (4) | 6352 |
4 | Βραχίονας, μοντέλα με αποσπώμενο ανεμοθώρακα 39 χιλ | 57820-08 |
5 | Βραχίονας, μοντέλα με αποσπώμενο ανεμοθώρακα 39 χιλ | 57823-08 |
6 | Σέρβις ανεμοθώρακα, (περιλαμβάνει το στοιχείο 7) | 57400264 |
7 | Ροδέλα, στερέωση ανεμοθώρακα (8) | 57964-97 |
8 | Παξιμάδι, προστασίας 1/4-20 (4) | 94007-90T |
9 | Βίδα, φακοειδούς κεφαλής με ασφάλεια (4) | 94639-99 |
