ערכת מגן רוח לדגמי STREET SUPER-SPORT
J056922021-04-27
כללי
מספר ערכה
57400192
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
דרישות התקנה
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הוראות זה מתייחס למידע במדריך השירות. אפשר לקבל מדריך טיפולים לאופנוע מדגם זה/שנה זו של האופנוע מסוכן של Harley-Davidson.
הכנה
אזהרהכדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)
| 1. | הסר את הנתיך הראשי. עיין במדריך הטיפולים. | |
| 2. | הסר את המעטפת, והשאר את כבלי הבקרה ואת תושבת התמיכה של המעטפת במקומם. עיין במדריך הטיפולים. | |
| 3. | הסר את הפנס הראשי. עיין במדריך הטיפולים. | |
| 4. | הסר את תושבת ההתקנה של המעטפת. הסר את תושבת לוחית הרישוי הקדמית, אם קיימת. עיין במדריך הטיפולים. השלך את רכיבי התושבת. אם צריך תושבת לוחית רישוי קדמית, נדרשת רכישה בנפרד של ערכת אביזרים (מס' חלק 67900242). | |
| 5. | הזז את מאותתי הפנייה הקדמיים למיקום אחר באופן זמני כך שיימצאו בקירוב מעל תושבת המזלג התחתון. אורך\u05deמד\u05deרחק: 51 mm (2 in) |
התקנה
הערה
כסה את הפגוש הקדמי ואת קדמת מיכל הדלק במטליות עבודה נקיות כדי למנוע נזק קוסמטי.
חיבור החבקים למגן הרוח
- הוצא את תת-מכלול מגן הרוח מהאריזה. הנח כשהצד הקדמי כלפי מטה על משטח רך ונקי כאשר תושבות הבסיס פונות כלפי מעלה.
- ראה איור 2 . הוצא מהאריזה את ערכות החבקים ואביזרי החיבור וההתקנה, ומיין את החלקים הדומים לקראת ההרכבה.
- ראה איור 1 . חבר את מכלולי החבקים ואת אביזרי החיבור וההתקנה.

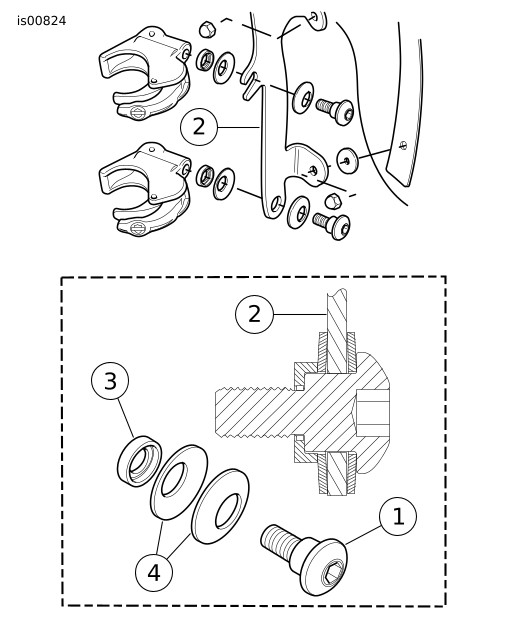

| 1 | בורג כתף |
| 2 | מסגרת שמשה ימנית |
| 3 | דסקית בצורת גביע |
| 4 | דיסקיות Belleville (הצדדים בצורת גביע פונים זה לזה כאשר מסגרת השמשה ביניהם) |
איור 1. תפסי מסגרת התקנת השמשה הקדמית
אזהרההצדדים הקעורים של דיסקיות המרווח Belleville (חרוטיות) חייבים לפנות זה לעבר זה, ולעטוף משני הצדדים את מסגרת ההרכבה של מגן הרוח בכל נקודת הרכבה. כוונון לא נכון של דיסקיות המרווח עלול להפחית את היכולת של מגן הרוח להתנתק במקרה התנגשות, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00422b)
- הדק את בורגי הכתף (1) במידה שתספיק להחזיק את החבק בכיוון מגן הרוח במהלך ההרכבה של מגן הרוח. יש לבצע פעולה זו בחבק אחד בכל פעם, כאשר החבק פונה כלפי מעלה, ופנימה ביחס לתושבת מגן הרוח (2). הברגים יהודקו לגמרי אחר כך.
התקנת מגן הרוח
הערה
שמור גלגל קדמי ישר כדי למנוע את שריטת מיכל הדלק על ידי המסגרת.
| 1. | ודא שכל ארבעת החבקים במצב "פתוח". | |
| אזהרה כבלי מצערת מעוכים עלולים להגביל את תגובת המצערת, וכתוצאה מכך לגרום לאובדן שליטה, מוות או פציעה חמורה. (00423b) | ||
| 2. | ודא שהחבקים אינם מועכים את כבלי המצערת. מקם את אמצע מגן הרוח במרכז ומקם את החבקים על צינורות החלקה של המזלג. | |
| 3. | כוון כך שהחבקים התחתונים ייגעו בצד העליון של תושבת המזלג התחתון. | |
| 4. | התחל לסגור את החבקים בצד התחתון (לא משנה באיזה צד) והמשך עד שכל החבקים יהיו סגורים. הערה אין להדק את בורגי הכתף מעבר למומנט המומלץ. הידוק יתר עלול לגרום להתעוותות החבק על צינור ההחלקה של המזלג. | |
| 5. | ודא שחלק הכתפיים של הברגים מוכנס במלואו בכל אחד ממיקומיהם בתושבת מגן הרוח. הדק כל אחד מבורגי הכתף. מומנט סיבוב: 6.7 N·m (60 in-lbs) בורגי כתף הערה
| |
| 6. | התקן את הרכיבים שהוסרו במהלך ההכנה: a. כוונן וקבע את מאותתי הפנייה וודא שהם אינם נוגעים במגן הרוח. עיין במדריך הטיפולים. b. הסר את מגן הרוח. c. במידת הצורך, התקן את ערכת תושבת לוחית הרישוי הקדמית. d. התקן וכוונן את הפנס הראשי. עיין במדריך הטיפולים. e. התקן את מגן הרוח כך שהחבקים התחתונים ייגעו בתושבת המזלג התחתון. f. התקן את הנתיך הראשי. עיין במדריך הטיפולים. |
הסרה ואחסון של מגן הרוח
כדי להסיר את מגן הרוח פתח את ארבעת החבקים, לא משנה באיזה סדר, ופעל בסדר פעולות הפוך להתקנה. הקפד לא לשרוט את בית הפנס הראשי או את מיכל הדלק.
בעת אחסון מגן הרוח, בחר מקום שבו חבקי מגן הרוח יהיו מוגנים בצורה הטובה ביותר. הימנע ממקומות שבהם מגן הרוח עלול להיחבט או ליפול. אל תניח חפצים מעל למכלול.
לפני התקנה לאחר תקופת אחסון כלשהי, בדוק את הניקיון והעמידה בעומסים של בורגי החבקים ואביזרי החיבור. ודא שלכל חבק יש צמד של אטמי גומי בצד הקעור של החבק המתלבש על צינור ההחלקה של המזלג, ושכל חבק נפתח ונסגר בחופשיות.
טיפול וניקוי
התראה
כדי לשמור על מגני רוח/מסיטי זרימת האוויר מפוליקרבונט יש לטפל בהם ולתחזק אותם בצורה נאותה. אם אין מטפלים בפוליקרבונט כראוי עלול להיגרם נזק למגן הרוח/מסיט זרימת האוויר. (00483e)
- אל תשתמש בבנזן, מדללי צבע, בדלק או בכל סוג אחר של חומרי ניקוי קשים על מגן הרוח. במקרה כזה, עלול להיגרם נזק לפני השטח.
- אל תנקה את מגן הרוח ביום חם במקום החשוף לקרינת השמש או בטמפרטורות גבוהות.
- אבקות ניקוי וחומרי ניקוי שוחקים או אלקליים עלולים לגרום נזק לשמשה.
- השתקפויות אור השמש מאזור פנים קימור השמשה יכול, בשעות מסוימות של היום, לגרום להצטברות חום קיצוני על אביזרי האופנוע. היזהר בעת חניה. חנה מול השמש, הנח חפץ אטום על אביזרי הרכב או כוון את השמשה כך שתימנע השתקפות.
- אסור להשתמש בבנזין, במדלל צבע, בדלק או בכל חומר ניקוי אחר על תותבי הגומי. במקרה כזה, עלול להיגרם נזק לפני התותב.
הערה
כיסוי השמשה במטלית נקייה ורטובה למשך כ-15 דקות לפני הרחיצה מקלה על הסרת חרקים מתים שהתייבשו.
המוצר Harley-Davidson Windshield Water Repellent Treatment (חומר דוחה מים למגן רוח), מספר חלק 99841-01, מאושר לשימוש על מגיני רוח של Harley-Davidson.
חלקי שירות
איור 2. חלקי שירות: ערכת מגן רוח לדגמי Super Sport
טבלה 1. חלקי שירות
פריט | תיאור (כמות) | מספר חלק |
|---|---|---|
1 | חבק, 37 מ"מ (4) | 57400466 |
2 | ערכה, חומרת התקנת שמשה (4) | 58202-04 |
3 | דסקית, רגילה, סוג A (4) | 6352 |
4 | תושבת, דגמים עם מגן רוח נתיק 39 מ"מ | 57820-08 |
5 | תושבת, דגמים עם מגן רוח נתיק 39 מ"מ | 57823-08 |
6 | חלק שירות מגן רוח, (פריט 7 כלול) | 57400264 |
7 | דסקית, תושבת מגן הרוח (8) | 57964-97 |
8 | אום, כיפה 1/4-20 (4) | 94007-90T |
9 | בורג, ראש כפתור עם ציפוי נעילה לתבריג (4) | 94639-99 |
