KIT KACA DEPAN STREET SUPER-SPORT
J056922021-04-27
UMUM
Nomor Kit
57400192
Model
Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
Persyaratan Pemasangan
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
CATATAN
Lembar instruksi ini mengacu pada informasi manual servis. Manual Servis untuk tahun/model sepeda motor Anda tersedia di dealer Harley-Davidson.
Isi Kit
Lihat Gambar 2 dan Tabel 1 .
PERSIAPAN
PERINGATAN
Untuk mencegah starter kendaraan tiba-tiba, yang dapat menyebabkan kematian atau cedera parah, lepas sekring utama sebelum melakukan pemasangan lampu depan. (00251b)
1. Lepas sekring utama. Lihat manual servis.
2. Lepaskan fairing, biarkan kabel kontrol dan braket penyangga fairing atas tetap di tempatnya. Lihat manual servis.
3. Lepaskan lampu depan. Lihat manual servis.
4. Lepaskan braket dudukan fairing. Lepaskan braket pelat nomor depan jika ada. Lihat manual servis. Buang komponen braket. Jika braket pelat nomor depan diperlukan, kit aksesori (No. Komponen 67900242) harus dibeli secara terpisah.
5. Pindahkan sementara lampu sein depan sehingga kira-kira berada di atas braket garpu bawah.
Length/Dimension/Distance: 51 mm (2 in)
PEMASANGAN
CATATAN
Tutupi sepatbor depan dan bagian depan tangki bahan bakar dengan handuk mikrofiber agar tidak tergores.
Rakit Klem ke Kaca Depan
  1. Lepaskan subrakitan kaca depan dari kemasan. Letakkan menghadap ke bawah pada permukaan yang lembut dan bersih dengan posisi braket pemasangan menghadap ke atas.
  2. Lihat Gambar 2 . Keluarkan kit klem dan perangkat keras dari kemasan, lalu pisahkan komponen yang serupa sebelum merakit.
  3. Lihat Gambar 1 . Pasang rakitan klem dan bagian perangkat keras.
1Baut shoulder
2Braket kaca depan kanan
3Cincin pengunci cup
4Cincin pengunci Belleville (sisi tangkup saling menghadap di antara braket kaca depan)

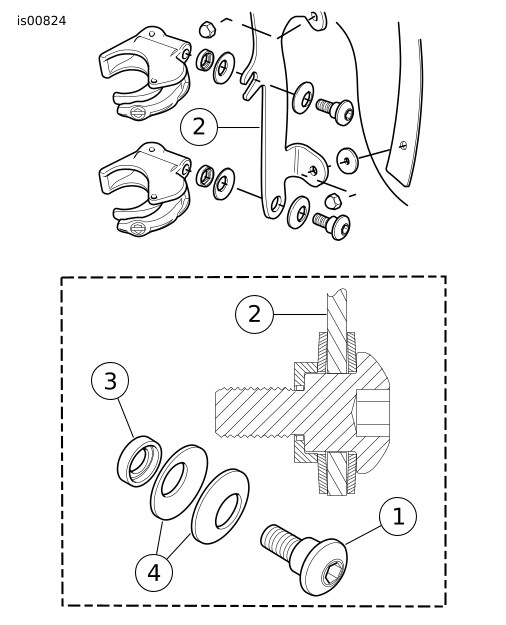

Gambar 1. Klem Dudukan Kaca Depan
PERINGATAN
Sisi tangkup dari cincin pengunci Belleville (kerucut) harus saling menghadap dan mengapit braket dudukan di tiap titik dudukan. Kelalaian untuk mengarahkan cincin pengunci dengan benar dapat mengurangi kemampuan kaca depan untuk terlepas saat terjadi tabrakan, yang dapat menyebabkan kematian atau cedera parah. (00422b)
  1. Rakit klem satu per satu, dengan klem (2) menghadap ke atas serta ke dalam braket kaca depan (1), kencangkan sedikit baut bahu (1) hingga dapat menahan posisi klem pada kaca depan saat pemasangan kaca depan. Baut akan dikencangkan setelah kaca depan terpasang.
Pasang Kaca Depan
CATATAN
Posisikan roda depan tegak lurus untuk mencegah braket menggores tangki bahan bakar.
1. Pastikan keempat klem berada pada posisi "terbuka".
PERINGATAN
Kabel gas yang terjepit dapat menghambat respon gas, sehingga mengakibatkan sepeda motor kehilangan kontrol dan kematian atau cedera parah. (00423b)
2. Pastikan kabel trotel tidak terjepit oleh klem. Posisikan kaca depan ke tengah di seputar lampu depan, dan pasang klem pada slider fork.
3. Sesuaikan sehingga klem bawah menyentuh bagian atas braket garpu bawah.
4. Mulai dari bagian bawah (kedua sisi), tutup setiap klem.
CATATAN
Jangan kencangkan baut bahu melebihi torsi yang disarankan. Mengencangkan dengan berlebihan dapat menyebabkan klem terpuntir pada slider garpu.
5. Pastikan bagian baut bahu terpasang dengan benar di setiap lokasi braket kaca depan. Kencangkan setiap baut bahu.
Torque: 6,7 N·m (60 in-lbs) Baut bahu
CATATAN
  • Jika ada gangguan, atur kaca depan seperlunya untuk mendapatkan jarak bebas yang tepat. Pastikan semua masalah diperbaiki oleh teknisi Harley-Davidson yang berpengalaman sebelum berkendara dengan aksesori ini terpasang.
  • Fairing tidak dapat digunakan bersamaan dengan kaca depan.
6. Pasang komponen yang dilepas selama persiapan:
a. Atur dan kencangkan lampu sein dengan memastikan tidak menyentuh kaca depan. Lihat manual servis.
b. Lepaskan kaca depan.
c. Jika perlu, pasang kit braket pelat nomor depan.
d. Pasang dan atur lampu depan. Lihat manual servis.
e. Pasang kaca depan dengan klem bagian bawah menyentuh braket garpu bawah.
f. Pasang sekring utama. Lihat manual servis.
Lepaskan dan Simpan Kaca Depan
Untuk melepaskan kaca depan, buka keempat klem dengan urutan bebas dan lakukan prosedur pemasangan dengan urutan terbalik. Lakukan dengan hati-hati agar tidak menggores rumah lampu depan atau tangki bahan bakar.
Saat menyimpan kaca depan, letakkan di lokasi yang benar-benar dapat melindungi braket kaca depan. Jauhkan dari lokasi yang dapat membuat kaca depan terbentur atau terjatuh. Jangan menumpukkan barang lain di atas unit kaca depan.
Sebelum memasang unit yang sudah lama disimpan, periksa beban awal pengencang dan kebersihan klem serta perangkat keras. Pastikan setiap klem memiliki sepasang gasket karet pada sadel klem untuk menjepit slider garpu, dan dapat beralih buka/tutup secara leluasa.
PERAWATAN DAN PEMBERSIHAN
PEMBERITAHUAN
Kaca depan/deflektor angin polikarbonat memerlukan perhatian dan perawatan yang tepat dalam pemeliharaannya. Kelalaian memelihara polikarbonat dengan tepat dapat menyebabkan kerusakan pada kaca depan/deflektor angin. (00483e)
  • Jangan gunakan benzena, pengencer cat, bensin, atau jenis pembersih keras lainnya pada kaca depan/kaca pelindung angin. Hal tersebut akan merusak permukaan.
  • Jangan membersihkan kaca depan di bawah sinar matahari atau pada suhu tinggi.
  • Pembersih bubuk, abrasif, dan bersifat alkali akan merusak kaca depan.
  • Pantulan sinar matahari di lengkungan bagian dalam kaca depan secara terus-menerus dapat menyebabkan penumpukan panas yang ekstrem pada instrumen sepeda motor. Pilih tempat parkir dengan cermat. Jika memarkir kendaraan di bawah sinar matahari, letakkan benda yang tidak tembus cahaya di atas instrumen, atau atur kaca depan untuk mencegah pantulan.
  • Jangan gunakan benzena, pengencer cat, bensin, pelumas (seperti Armorall®), atau bahan pembersih lainnya pada bushing karet. Hal tersebut akan merusak permukaan bushing.
CATATAN
Tutup kaca depan dengan kain basah bersih sekitar 15 menit sebelum mencuci motor agar serangga kering lebih mudah dibersihkan.
Perawatan Penolak Air Kaca Depan Nomor Komponen 99841-01, disetujui untuk digunakan pada kaca depan Harley-Davidson.
KOMPONEN SERVIS
Gambar 2. Komponen Servis: Kaca Depan Super Sport
Tabel 1. Komponen Servis
Item
Deskripsi (Jumlah)
Nomor Komponen
1
Klem, 37 mm (4)
57400466
2
Kit, perangkat keras dudukan kaca depan (4)
58202-04
3
Cincin, pipih, tipe A (4)
6352
4
Bracket, model 39 mm kaca depan bisa dilepas
57820-08
5
Bracket, model 39 mm kaca depan bisa dilepas
57823-08
6
Perawatan kaca depan, (termasuk item 7)
57400264
7
Cincin, dudukan kaca depan (8)
57964-97
8
Mur, dop 1/4-20 (4)
94007-90T
9
Sekrup, kepala kancing dengan kunci geser (4)
94639-99
