STREET SUPER-SPORT VĒJSTIKLA KOMPLEKTS
J056922021-04-27
VISPĀRĪGI
Komplekta numurs
57400192
Modeļi
Informāciju par modeļu saderību ar aprīkojumu skatiet P&A mazumtirdzniecības katalogā vai sadaļā Daļas un Piederumi vietnē www.harley-davidson.com (tikai angļu valodā).
Uzstādīšanas prasības
BRĪDINĀJUMSBraucēja un pasažiera drošība ir atkarīga no šī komplekta pareizās uzstādīšanas. Izmantojiet atbilstošas procedūras no apkopes rokasgrāmatas. Ja jums nav vajadzīgo prasmju vai instrumentu darba veikšanai, uzticiet uzstādīšanu Harley-Davidson® izplatītājam. Šī komplekta nepareiza uzstādīšana var izraisīt nāvi vai smagas traumas. (00333b)
PIEZĪME
Šī norādījumu lapa attiecas uz informāciju apkopes rokasgrāmatā. Jūsu motocikla gada/modeļa apkopes rokasgrāmata ir pieejama pie Harley-Davidson dīlera.
SAGATAVOŠANA
BRĪDINĀJUMSLai novērstu nejaušas motocikla iedarbināšanas iespēju, kas var izraisīt nāves gadījumus vai nopietnus miesas bojājumus, pirms tālāku darbību veikšanas izņemiet galveno drošinātāju. (00251b)
| 1. | Noņemiet galveno drošinātāju. Skatiet apkopes rokasgrāmatu. | |
| 2. | Noņemiet aptecētāju, atstājot vadības kabeļus un augšējo aptecētāja atbalsta kronšteinu. Skatiet apkopes rokasgrāmatu. | |
| 3. | Noņemiet priekšējo lukturi. Skatiet apkopes rokasgrāmatu. | |
| 4. | Noņemiet aptecētāja stiprinājuma kronšteinu. Noņemiet priekšējo numura zīmes kronšteinu, ja tas ir aprīkots. Skatiet apkopes rokasgrāmatu. Izmetiet kronšteinu komponentus. Ja nepieciešams priekšējais numura zīmes kronšteins, piederumu komplekts (daļas Nr. 67900242) jāiegādājas atsevišķi. | |
| 5. | Uz laiku pārceliet priekšējā pagrieziena signālus, lai tie būtu aptuveni virs apakšējā dakšas kronšteina. Garums/izmērs/attālums: 51 mm (2 in) |
UZSTĀDĪŠANA
PIEZĪME
Lai izvairītos no kosmētiskiem bojājumiem, noklājiet priekšējo dubļusargu un degvielas tvertnes priekšējo daļu ar tīriem dvieļiem.
Salieciet skavas pie vējstikla
- Izņemiet vējstikla apakšmezglu no iepakojuma. Novietojiet uz tīras, mīkstas virsmas ar stiprinājuma kronšteiniem uz augšu.
- Skatiet šeit: Attēls 2 . Izņemiet skavu un detaļu komplektus no iepakojuma un izšķirojiet līdzīgās detaļas, gatavojoties salikšanai.

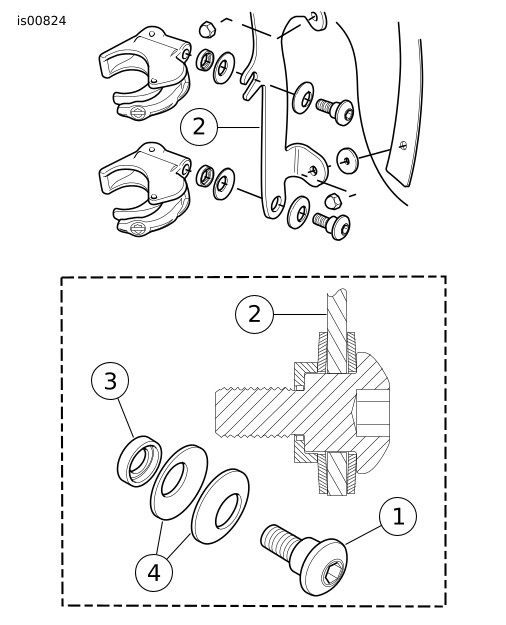

- Skatiet šeit: Attēls 1 . Iepriekš salieciet skavu blokus un detaļu grupas.
| 1 | Plecu skrūve |
| 2 | Labais vējstikla kronšteins |
| 3 | Koniskā paplāksne |
| 4 | Šķīvjveida paplāksnes (ar koniskajām malām pavērstām vienu pret otru, ar vējstikla kronšteinu pa vidu) |
Attēls 1 Vējstikla stiprinājuma skava
BRĪDINĀJUMSŠķīvjatsperu ieliektajām pusēm ir jābūt vērstām vienai pret otru, un starp tām ir jāievieto vējstikla montāžas kronšteini katrā stiprinājuma vietā. Nepareizi vērstas šķīvjatsperes var samazināt vējstikla spēju atdalīties sadursmes brīdī — tas var izraisīt nāves gadījumus vai nopietnus miesas bojājumus. (00422b)
- Skavai (2) esot pavērstai uz augšu un uz vējstikla kronšteina (1) iekšu, pa vienai skavai pievelciet plecu skrūves (1) tiktāl, lai tās turētu skavas vējstikla virzienā, uzstādot vējstiklu. Skrūves tiks pilnībā pievilktas vēlāk.
Uzstādiet vējstiklu
PIEZĪME
Turiet priekšējo riteni taisni, lai izvairītos no degvielas tvertnes saskrāpēšanas ar kronšteiniem.
| 1. | Pārliecinieties, ka visas četras skavas ir pozīcijā «atvērts». | |
| BRĪDINĀJUMS Iespiestas droseles troses var ierobežot droseles reakciju, kas var izraisīt kontroles zudumu pār transportlīdzekli, nāves gadījumus vai nopietnus miesas bojājumus. (00423b) | ||
| 2. | Pārbaudiet, vai skavas nav saspiedušas droseļvārsta troses. Centrējiet vējstiklu un nosēdiniet skavas uz dakšas caurulēm. | |
| 3. | Noregulējiet tā, lai apakšējās skavas pieskartos apakšējā dakšas kronšteina augšdaļai. | |
| 4. | Sākot no apakšas (abās pusēs), aizveriet katru skavu. PIEZĪME Nepievelciet plecu skrūves stiprāk par ieteicamo griezes momentu. Pārliekas pievilkšanas rezultātā skava var savērpties pret dakšas slīdni. | |
| 5. | Pārliecinieties, ka bultskrūvju plecu daļas ir pilnībā iesēdinātas katrā vējstikla kronšteina vietā. Pievelciet katru plecu skrūvi. Griezes moments: 6,7 N·m (60 in-lbs) Plecu skrūves PIEZĪME
| |
| 6. | Uzstādiet sagatavošanas laikā noņemtos komponentus: a. Noregulējiet un nostipriniet pagrieziena signālus, pārbaudot, vai tie nepieskaras vējstiklam. Skatiet apkopes rokasgrāmatu. b. Noņemiet vējstiklu. c. Ja nepieciešams, uzstādiet priekšējo numura zīmes kronšteina komplektu. d. Uzstādiet un noregulējiet galveno lukturi. Skatiet apkopes rokasgrāmatu. e. Uzstādiet vējstiklu ar apakšējām skavām, kas pieskaras apakšējai dakšas kronšteinam. f. Uzstādīt galveno drošinātāju. Skatiet apkopes rokasgrāmatu. |
Vējstikla noņemšana un glabāšana
Lai noņemtu vējstiklu, jebkādā secībā atveriet četras skavas un apgrieztā secībā sekojiet uzstādīšanas norādījumiem. Uzmanieties, lai nesaskrāpētu galvenā luktura korpusu un degvielas tvertni.
Glabājot vējstiklu, novietojiet to tādā vietā, kur vējstikla skavas būs pasargātas vislabāk. Nelieciet vējstiklu vietās, kur tas var ciest no triecieniem vai tikt nomests. Nelieciet neko uz vējstikla bloka.
Pirms uzstādīšanas pēc jebkāda glabāšanas laika pārbaudiet skavas un detaļas, lai pārliecinātos par aizbīdņa pirmsslodzi un tīrību. Pārbaudiet vai katrai skavai tās iekšpusē ir gumijas blīvju pāris, kas savienojas ar dakšas slīdni, un, ka tie brīvi veras vaļā un ciet.
APKOPE UN TĪRĪŠANA
PAZIŅOJUMS
Polikarbonāta vējstikliem/vēja deflektoriem ir nepieciešama pienācīga uzmanība un kopšana. Nespēja pareizi uzturēt polikarbonātu var izraisīt vējstikla/vēja deflektora bojājumus. (00483e)
- Neizmantojiet benzolu, krāsas šķīdinātāju, benzīnu vai cita veida spēcīgus tīrīšanas līdzekļus uz priekšējā stikla/vējstikla. To darot, tiks bojāta vējstikla virsma.
- Netīriet vējstiklu karstā saulē vai augstā temperatūrā.
- Pulverveida, abrazīvs vai sārmains tīrīšanas līdzeklis sabojās vējstiklu.
- Saules atspīdumi no vējstikla iekšējā liekuma var noteiktos dienas laikos radīt pārlieku motocikla instrumentu paneļa sakaršanu. Novietojot motociklu stāvēšanai, esiet uzmanīgi. Novietojiet motociklu virzienā pret sauli, novietojiet necaurspīdīgu priekšmetu uz instrumentu paneļa vai pielāgojiet vējstiklu, lai izvairītos no atspīdumiem.
- Neizmantojiet benzolu, krāsas šķīdinātāju, benzīnu, vai jebkurus citus tīrīšanas līdzekļus uz gumijas buksēm. To darot, tiks bojātas bukses virsmas.
PIEZĪME
Vējstikla pārsegšana ar tīru, mitru drānu aptuveni 15 minūtes pirms tīrīšanas atvieglos piekaltušu kukaiņu noņemšanu.
Harley-Davidson Windshield Water Repellent Treatment (Vējstikla hidrofobais līdzeklis), partijas Nr. 99841-01 ir apstiprināts Harley-Davidson vējstiklu tīrīšanai.
APKOPES DAĻAS
Attēls 2 Apkopes daļas: Super sport vējstikls
Tabula 1. Apkopes daļas
Elements | Apraksts (skaits) | Partijas numurs |
|---|---|---|
1 | Skava, 37 mm (4) | 57400466 |
2 | Komplekts, vējstikla stiprinājuma detaļas (4) | 58202-04 |
3 | Paplāksne, plakana, A tips (4) | 6352 |
4 | Kronšteins, vējstikls atvienošana 39 mm modeļiem | 57820-08 |
5 | Kronšteins, vējstikls atvienošana 39 mm modeļiem | 57823-08 |
6 | Apkopiet vējstiklu (ietver 7. punktu) | 57400264 |
7 | Paplāksne, vējstikla stiprinājums (8) | 57964-97 |
8 | Uzgrieznis, kupola 1/4-20 (4) | 94007-90T |
9 | Skrūve, apaļgalvas ar slēdzeni (4) | 94639-99 |
