KIT PERISAI ANGIN STREET SUPER-SPORT
J056922021-04-27
UMUM
Nombor Kit
57400192
Model
Untuk maklumat perlengkapan model, lihat Katalog Runcit P&A atau seksyen Bahagian dan Aksesori di www.harley-davidson.com (Bahasa Inggeris sahaja).
Keperluan bagi Pemasangan
AMARANKeselamatan penunggang dan pembonceng bergantung pada pemasangan kit yang betul. Gunakan prosedur manual servis yang sesuai. Jika anda tidak berkeupayaan atau tidak memiliki alat yang betul untuk melakukan prosedur ini, minta pengedar Harley-Davidson memasangkannya. Pemasangan kit ini yang tidak betul boleh membawa maut atau kecederaan serius. (00333b)
CATATAN
Lembaran arahan ini merujuk kepada maklumat dalam manual servis. Manual servis untuk motosikal tahun/model ini boleh didapati daripada peniaga Harley-Davidson.
PENYEDIAAN
AMARANUntuk mengelakkan pemulaan kenderaan tidak sengaja yang boleh menyebabkan kematian atau kecederaan serius, tanggalkan fius utama sebelum meneruskan. (00251b)
| 1. | Tanggalkan fius utama. Lihat manual servis. | |
| 2. | Tanggalkan reraut, meninggalkan kabel kawalan dan pendakap sokongan reraut pada tempatnya. Lihat manual servis. | |
| 3. | Tanggalkan lampu depan. Lihat manual servis. | |
| 4. | Tanggalkan pendakap lekapan reraut. Tanggalkan pendakap plat lesen depan jika dilengkapi. Lihat manual servis. Buang komponen pendakap. Jika pendakap plat lesen depan diperlukan, kit aksesori (No. Bahagian 67900242) mesti dibeli secara berasingan. | |
| 5. | Tempatkan semula lampu isyarat belokan depan buat sementara waktu supaya mereka berada kira-kira di atas pendakap garpu bawah. Panjang/Dimensi/Jarak: 51 mm (2 in) |
PEMASANGAN
CATATAN
Tutup dapra depan dan bahagian depan tangki bahan api dengan tuala kedai yang bersih untuk mengelakkan kerosakan kosmetik.
Pasang Pengapit pada Perisai Angin
- Tanggalkan subpemasangan perisai angin daripada bungkusan. Letakkannya dengan muka ke bawah pada permukaan yang bersih dan lembut dengan pendakap lekapan menghadap ke atas.
- Lihat Rajah 2 . Tanggalkan pengapit dan kit perkakasan daripada bungkusan, dan asingkan bahagian yang sama sebagai persediaan untuk pemasangan.
- Lihat Rajah 1 . Pasang pemasangan pengapit dan susunan perkakasan.
| 1 | Bolt bahu |
| 2 | Braket perisai angin kanan |
| 3 | Sesendal cecawan |
| 4 | Sesendal Belleville (bahagian cecawan menghadap satu sama lain dengan braket perisai angin di antaranya) |

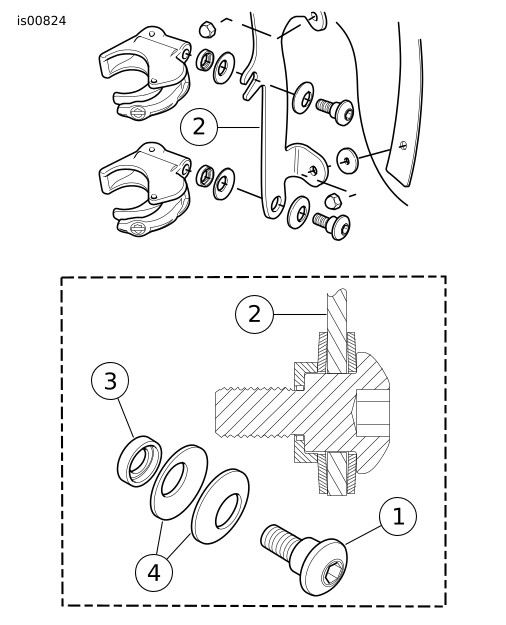

Rajah 1. Pengapit Lekapan Perisai Angin
AMARANBahagian terangkup pencuci (kon) Belleville mesti berhadapan satu sama lain dan mengapit braket pelekap perisai angin pada setiap titik lekapan. Tidak menyesuaikan sesendal dengan betul boleh mengurangkan keupayaan perisai angin untuk terpisah semasa perlanggaran, dan boleh membawa maut atau kecederaan serius. (00422b)
- Satu pengapit pada satu masa, dengan pengapit menghadap ke atas dan di dalam pendakap perisai angin (2), ketatkan bolt bahu (1) secukupnya untuk memegang orientasi pengapit pada perisai angin semasa lekapan perisai angin. Bolt akan diketatkan sepenuhnya kemudian.
Pasang Perisai Angin
CATATAN
Pastikan roda depan tegak untuk menghalang braket daripada mencalarkan tangki bahan api.
| 1. | Pastikan keempat-empat pengapit berada dalam kedudukan "terbuka". | |
| AMARAN Kabel pendikit yang terjepit boleh membataskan tindak balas pendikit, dan boleh mengakibatkan kehilangan kawalan, dan kematian atau kecederaan serius. (00423b) | ||
| 2. | Sahkan supaya kabel pendikit tidak terjepit oleh pengapit. Pusatkan perisai angin dan letakkan pengapit pada gelangsar garpu. | |
| 3. | Laraskan supaya pengapit bawah menyentuh bahagian atas pendakap garpu bawah. | |
| 4. | Bermula di bahagian bawah (salah satu bahagian), tutup setiap pengapit. CATATAN Jangan ketatkan bolt bahu melebihi tork yang disyorkan. Pengetatan berlebihan boleh menyebabkan pengapit berpintal pada gelangsar garpu. | |
| 5. | Pastikan supaya bahagian bahu bagi bolt bahu diletakkan sepenuhnya dalam setiap lokasi pendakap perisai angin. Ketatkan setiap bolt bahu. Tork: 6,7 N·m (60 in-lbs) Bolt bahu CATATAN
| |
| 6. | Pasang komponen yang ditanggalkan semasa penyediaan: a. Laraskan dan kukuhkan lampu isyarat mengesahkan ia tidak menyentuh perisai angin. Lihat manual servis. b. Tanggalkan perisai angin. c. Jika perlu, pasang kit pendakap plat lesen depan. d. Pasang dan laraskan lampu besar. Lihat manual servis. e. Pasang perisai angin dengan pengapit bawah yang menyentuh pendakap garpu bawah. f. Pasangkan fius utama. Lihat manual servis. |
Tanggalkan dan Simpan Perisai Angin
Bagi menanggalkan perisai angin, buka empat pengapit dalam apa-apa jujukan, dan prosedur pemasangan songsang. Berhati-hati supaya tidak mencalarkan perumah lampu besar atau tangki bahan api.
Semasa menyimpan perisai angin, letakkannya di lokasi yang boleh melindungi pengapit perisai angin dengan baik. Jauhkan dari lokasi tempat perisai angin mungkin terlanggar atau terjatuh. Jangan letakkan apa-apa di atas pemasangan tersebut.
Sebelum pemasangan selepas apa-apa tempoh penyimpanan, periksa pengapit dan perkakasan untuk pramuatan pengikat dan kebersihan. Sahkan supaya setiap pengapit mempunyai sepasang gasket getah dalam pelana pengapit yang sepadan dengan gelangsar garpu, dan supaya kitarannya dibuka dan ditutup dengan lancar.
PENJAGAAN DAN PEMBERSIHAN
NOTIS
Perisai angin/pemesong angin polikarbonat memerlukan perhatian dan penjagaan yang betul untuk mengekalkannya. Kegagalan untuk mengekalkan polikarbonat dengan betul boleh merosakkan perisai angin/pemesong angin. (00483e)
- Jangan gunakan benzena, pencair cat, gasolin atau apa-apa jenis pembersih keras lain pada cermin depan/perisai angin. Melakukannya akan merosakkan permukaan.
- Jangan bersihkan perisai angin di bawah matahari panas atau dalam suhu tinggi.
- Pembersih serbuk, kasar atau beralkali boleh merosakkan perisai angin.
- Pada waktu tertentu, pantulan cahaya matahari dari dalam lengkungan perisai angin boleh menyebabkan penambahan haba yang melampau pada alat motosikal. Berhati-hati semasa meletakkan motosikal. Letakkan motosikal menghadap matahari, letakkan objek legap ke atas instrumen, atau laraskan perisai angin untuk mengelakkan pantulan.
- Jangan gunakan benzena, pencair cat, gasolin, atau agen pembersihan lain pada sesendal getah. Melakukannya akan merosakkan permukaan sesendal.
CATATAN
Menutup perisai angin dengan kain bersih dan lembap selama kira-kira 15 minit sebelum mencuci akan memudahkan pembuangan pepijat kering.
Nombor Bahagian Rawatan Pencegah Air Perisai Angin Harley-Davidson 99841-01 diluluskan untuk kegunaan pada perisai angin Harley-Davidson Lexan.
BAHAGIAN SERVIS
Rajah 2. Bahagian Servis: Perisai Angin Super Sport
Jadual 1. Bahagian Servis
Item | Huraian (Kuantiti) | Nombor Alat Ganti |
|---|---|---|
1 | Pengapit, 37 mm (4) | 57400466 |
2 | Kit, perkakasan lekapan perisai angin (4) | 58202-04 |
3 | Sesendal, jenis biasa A (4) | 6352 |
4 | Pendakap, model 39 mm boleh tanggal perisai angin | 57820-08 |
5 | Pendakap, model 39 mm boleh tanggal perisai angin | 57823-08 |
6 | Perisai angin servis, (termasuk item 7) | 57400264 |
7 | Sesendal, lekapan perisai angin (8) | 57964-97 |
8 | Nat, akorn 1/4-20 (4) | 94007-90T |
9 | Skru, kepala butang dengan selak kunci (4) | 94639-99 |
