„STREET SUPER-SPORT“ PRIEKINIO STIKLO KOMPLEKTAS
J056922021-04-27
BENDROJI INFORMACIJA
Komplekto numeris
57400192
Modeliai
Informaciją apie tai, kuriems modeliams tai tinka, žr. dalių ir priedų (P&A) mažmeninės prekybos kataloge arba interneto svetainės www.harley-davidson.com skyriuje apie dalis ir priedus (tik anglų k.).
Montavimo reikmenys
ĮSPĖJIMASVairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Vadovaukitės atitinkamomis techninės priežiūros vadovo procedūromis. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00333b)
PASTABA
Šiame instrukcijų lape yra pateikta nuorodų į informaciją iš techninės priežiūros vadovo. Šių metų/modelio motociklo techninės priežiūros vadovą gausite iš „Harley-Davidson“ prekybos atstovo.
PARUOŠIMAS
ĮSPĖJIMASKad transporto priemonė nebūtų netyčia užvesta (dėl to galima sunkiai arba mirtinai susižaloti), reikia išimti pagrindinį saugiklį. (00251b)
| 1. | Išimkite pagrindinį saugiklį. Žr. techninės priežiūros vadovą. | |
| 2. | Nuimkite aerodinaminį gaubtą, vietoje palikite valdymo kabelius ir viršutinius aerodinaminių gaubtų atraminius rėmelius. Žr. techninės priežiūros vadovą. | |
| 3. | Nuimkite priekinį žibintą. Žr. techninės priežiūros vadovą. | |
| 4. | Nuimkite aerodinaminio gaubto montavimo rėmelį. Nuimkite priekinį registracijos numerio rėmelį, jeigu yra. Žr. techninės priežiūros vadovą. Išmeskite rėmelio komponentus. Jeigu reikia priekinio registracijos numerio rėmelio, turite atskirai įsigyti priedų komplektą (dalies nr. 67900242). | |
| 5. | Laikinai perkelkite priekinius posūkio signalų žibintus taip, kad jie būtų maždaug virš apatinės šakės rėmelio. Ilgis / matmuo / atstumas: 51 mm (2 in) |
MONTAVIMAS
PASTABA
Uždenkite priekinį sparną ir degalų bako priekį švariais, darbiniais rankšluosčiais, kad nepažeistumėte.
Ant priekinio stiklo surinkite apkabas
- Iš pakuotės išimkite priekinio stiklo dalinį surinkimą. Padėkite priekiu žemyn, ant švaraus ir minkšto paviršiaus, montavimo rėmeliais į viršų.
- Žr. Pav 2 . Iš pakuotės išimkite apkabų bei techninės įrangos komplektus ir pasiruoškite surinkimui atskirdami panašias detales.

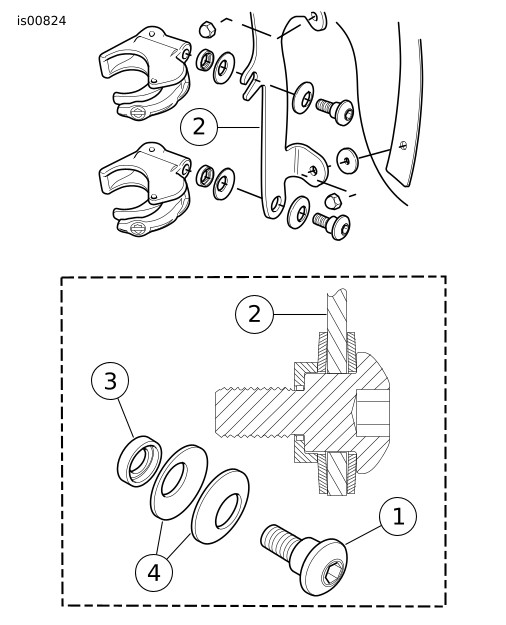

- Žr. Pav 1 . Surinkite apkabų sąrankas ir techninę įrangą.
| 1 | Pakopinis varžtas |
| 2 | Dešinysis priekinio stiklo laikiklis |
| 3 | Lėkštelės formos poveržlė |
| 4 | Kūginės poveržlės (įgaubtosios pusės yra atsuktos viena į kitą, o priekinio stiklo laikiklis yra tarp jų) |
Pav 1. Priekinio stiklo montavimo spaustuvas
ĮSPĖJIMASĮgaubtosios kūginių poveržlių pusės turi būti atsuktos viena į kitą ir kiekviename montavimo taške turi suspausti priekinio stiklo montavimo laikiklius iš abiejų pusių. Netinkamai orientavus poveržles gali būti sumažinta priekinio stiklo geba susidūrus atsiskirti, dėl to galima sunkiai arba mirtinai susižaloti. (00422b)
- Nukreipkite apkabą į viršų ir vidinę priekinio stiklo rėmelio (2) pusę, priveržkite pakopinius varžtus (1) tiek, kad montuojant priekinį stiklą apkabos išlaikytų tinkamas padėtis. Montuokite po vieną apkabą vienu metu. Varžtai bus priveržti iki galo vėliau.
Sumontuokite priekinį stiklą
PASTABA
Priekinis ratas turi būti tiesus, kad laikikliai nesubraižytų degalų bako.
| 1. | Įsitikinkite, kad visos keturios apkabos yra „atvirose“ padėtyse. | |
| ĮSPĖJIMAS Suspaudus droselio trosus gali susilpnėti droselio atsakas ir galima sunkiai arba mirtinai susižaloti. (00423b) | ||
| 2. | Įsitikinkite, apkabos nespaudžia droselio kabelių. Sucentruokite priekinį stiklą ir įtaisykite apkabas ant plunksnų slankiųjų antgalių. | |
| 3. | Sureguliuokite taip, kad apatinės apkabos liestų apatinės šakės rėmelio viršų. | |
| 4. | Pradėdami nuo (bet kurios pusės) apačios, užspauskite apkabas. PASTABA Neprisukite pakopinių varžtų daugiau, nei rekomenduojama. Dėl perveržimo apkaba ant plunksnų slankiojo antgalio gali pasisukti. | |
| 5. | Įsitikinkite, kad pakopinės pakopinių varžtų dalys yra pilnai įsuktos į kiekvieną priekinio stiklo rėmelio jiems skirtą vietą. Priveržkite kiekvieną pakopinį varžtą. Sūkio momentas: 6,7 N·m (60 in-lbs) Pakopiniai varžtai PASTABA
| |
| 6. | Sumontuokite pasiruošimo metu išimtus komponentus: a. Sureguliuokite ir pritvirtinkite posūkių signalų žibintus ir įsitikinkite, kad jie neliečia priekinio stiklo. Žr. techninės priežiūros vadovą. b. Nuimkite priekinį stiklą. c. Pagal poreikius, sumontuokite priekinio registracijos numerio rėmelio komplektą. d. Sumontuokite ir sureguliuokite priekinį žibintą. Žr. techninės priežiūros vadovą. e. Sumontuokite priekinį stiklą taip, kad apatinės apkabos liestų apatinės šakės rėmelį. f. Įdėkite pagrindinį saugiklį. Žr. techninės priežiūros vadovą. |
Priekinio stiklo nuėmimas ir laikymas
Norėdami nuimti priekinį stiklą, bet kokia tvarka atverkite keturias apkabas ir atvirkštine tvarka pakartokite montavimo procedūras. Būkite atsargūs ir nesubraižykite priekinio žibinto korpuso ar degalų bako.
Laikykite priekinį stiklą tokioje vietoje, kur jo apkabos bus saugiausios. Venkite vietų, kuriose priekinis stiklas gali būti pastumtas ar numestas. Ant mazgo nieko nekraukite.
Prieš montuodami po bet kokio laikyme praleisto laiko, kruopščiai apžiūrėkite apkabas ir techninę įrangą, įsitikinkite, kad tvirtinimo detalės tvirtai laikosi ir viskas yra švaru. Įsitikinkite, kad kiekviena apkaba ant balnelio turi porą guminių tarpiklių, susijungiančių su plunksnų slankiaisiais antgaliais, ir kad apkaba laisvai užsidaro ir atsidaro.
PRIEŽIŪRA IR VALYMAS
PRANEŠIMAS
Polikarbonato priekiniai stiklai / vėjo deflektoriai reikalauja atitinkamo dėmesio ir priežiūros. Tinkamai neprižiūrimas polikarbonato priekinis stiklas / vėjo deflektorius gali būti pažeistas. (00483e)
- Priekiniam stiklui valyti nenaudokite benzeno, dažų tirpiklio, degalų ar kito agresyvaus valiklio. Šie valikliai pažeis paviršių.
- Nevalykite priekinio stiklo saulėkaitoje ar aukštoje temperatūroje.
- Miltelių pavidalo, abrazyvinis ar šarminis valiklis pažeis priekinį stiklą.
- Dėl saulės atspindžių priekinio stiklo viduje tam tikru dienos metu gali stipriai įkaisti motociklo prietaisai. Statydami būkite atsargūs. Jei pastatote saulėje, ant prietaisų užmeskite nepermatomą apdangalą arba pareguliuokite priekinį stiklą, kad būtų išvengta atspindžių.
- Ant guminių įvorių nenaudokite benzeno, dažų tirpiklio, benzino, ar kitokių valymo priemonių. Tai pažeis įvorių paviršius.
PASTABA
Prieš plovimą maždaug 15 minučių uždėjus ant priekinio stiklo švarų drėgną audinį bus lengviau nuvalyti pridžiūvusius vabzdžius.
„Harley-Davidson“ priekinio stiklo vandens atsparumo apdorojimas, dalies numeris 99841-01, yra tinkamas naudoti ant „Harley-Davidson“ priekinių stiklų.
DALYS, REIKALINGOS UŽDUOČIAI ATLIKTI
Pav 2. Dalys, reikalingos užduočiai atlikti „Super Sport“ priekinis stiklas
Lent 1. Dalys, reikalingos užduočiai atlikti
Elementas | Aprašymas (kiekis) | Dalies numeris |
|---|---|---|
1 | Apkaba, 37 mm (4) | 57400466 |
2 | Rinkinys, priekinio stiklo montavimo techninė įranga (4) | 58202-04 |
3 | Poveržlė, paprasto A tipo (4) | 6352 |
4 | Rėmelis, priekinio stiklo, nuimamo, 39 mm modelių | 57820-08 |
5 | Rėmelis, priekinio stiklo, nuimamo, 39 mm modelių | 57823-08 |
6 | Priekinio stiklo techninė įranga, (įtrauktas 7 elementas) | 57400264 |
7 | Poveržlė, priekinio stiklo montavimo (8) | 57964-97 |
8 | Veržlė, akloji, 1/4-20 (4) | 94007-90T |
9 | Sraigtas, suapvalinta galvute su fiksatoriumi (4) | 94639-99 |
