KOMPLET VETROBRANA STREET SUPER-SPORT
J056922021-04-27
SPLOŠNO
Številka kompleta
57400192
Modeli
Za informacije o prileganju modelu si oglejte Maloprodajni katalog P&A ali razdelek Deli in dodatki na www.harley-davidson.com (samo v angleščini).
Zahteve za vgradnjo
OPOZORILOVarnost voznika in sopotnika je odvisna od pravilne namestitve tega sklopa. Uporabite ustrezne postopke iz navodil za servisiranje. Če sami ne zmorete opraviti postopka ali nimate ustreznega orodja, naj montažo opravi serviser Harley-Davidson. Napačna montaža tega sklopa lahko povzroči hude poškodbe ali smrt. (00333b)
OPOMBA
Ta list z navodili se nanaša na informacije iz servisnega priročnika. Servisni priročnik za ta letnik/model motocikla je na voljo pri trgovcu z vozili Harley-Davidson.
Vsebina kompleta
Glejte Slika 2 in Preglednica 1 .
PRIPRAVA
OPOZORILOPred nadaljevanjem odstranite glavno varovalko, da preprečite nenameren vklop motocikla, ki lahko povzroči hude poškodbe ali smrt. (00251b)
| 1. | Odstranite glavno varovalko. Glejte servisni priročnik. | |
| 2. | Odstranite oklep, pri čemer krmilne pletenice in podporni nosilec zgornjega oklepa pustite na svojem mestu. Glejte servisni priročnik. | |
| 3. | Odstranite žaromet. Glejte servisni priročnik. | |
| 4. | Odstranite montažni nosilec oklepa. Odstranite nosilec sprednje registrske tablice, če obstaja. Glejte servisni priročnik. Zavrzite komponente nosilca. Če potrebujete nosilec sprednje registrske tablice, morate dokupiti dodatni paket (št. dela 67900242). | |
| 5. | Začasno prestavite lučke sprednjih smernikov, tako da so približno nad spodnjim nosilcem vilic. Dolžina/dimenzija/razdalja: 51 mm (2 in) |
MONTAŽA
OPOMBA
Sprednji blatnik in sprednjo stran rezervoarja za gorivo prekrijte s čistimi servisnimi krpami, da preprečite nastanek kozmetičnih poškodb.
Namestitev objemk na vetrobran
- Odstranite podsestav vetrobrana iz embalaže. Postavite ga s sprednjo stranjo navzdol na čisto, mehko površino, pri čemer naj bodo montažni nosilci obrnjeni navzgor.
- Glejte Slika 2 . Iz embalaže vzemite kompleta objemk in okovja ter ločite podobne dele, da se pripravite na montažo.
- Glejte Slika 1 . Sestavite sestave objemk in komplete okovja.
| 1 | Imbus vijak |
| 2 | Desni nosilec za vetrobransko steklo |
| 3 | Skodelna podložka |
| 4 | Podložke Belleville (skodelne strani so obrnjene ena proti drugi, med njimi pa je nosilec za vetrobransko steklo) |

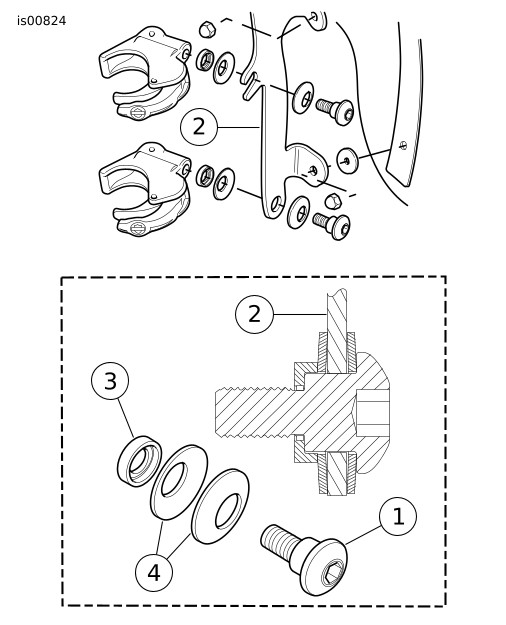

Slika 1. Montažna objemka za vetrobransko steklo
OPOZORILOSkodelaste strani (stožčastih) podložk Belleville morajo biti obrnjene druga proti drugi in objemati montažne nosilce vetrobranskega stekla na vseh montažnih mestih. Če podložke usmerite napačno, se lahko zmožnost vetrobranskega stekla, da se pri trku odlomi, zmanjša, kar lahko povzroči hude poškodbe ali smrt. (00422b)
- Namestite po eno objemko, obrnjeno navzgor in navznoter glede na nosilec vetrobrana (2) in privijte ramenske vijake (1) samo toliko, da med montažo vetrobrana na motocikel držijo usmerjenost objemke na vetrobranu. Vijake boste zategnili kasneje.
Namestitev vetrobrana
OPOMBA
Sprednje kolo naj bo poravnano, da nosilci ne bodo opraskali rezervoarja za gorivo.
| 1. | Prepričajte se, da so vse štiri objemke v „odprtem“ položaju. | |
| OPOZORILO Stisnjeni kabli za plin lahko omejijo odziv plina, kar lahko povzroči izgubo nadzora nad motociklom ter hude poškodbe ali smrt. (00423b) | ||
| 2. | Prepričajte se, da pletenice plina niso priščipnjene v objemke. Vetrobran sredinsko poravnajte in namestite objemke na drsnike vilic. | |
| 3. | Nastavite tako, da se spodnje objemke dotikajo zgornjega dela spodnjega nosilca vilic. | |
| 4. | Začenši na dnu (na katerikoli strani) spnite posamezno objemko. OPOMBA Ramenskih vijakov ne privijte prek priporočenega navora. Premočno privitje lahko povzroči zasuk objemke na drsniku vilic. | |
| 5. | Poskrbite da je ramenski del ramenskih vijakov povsem nameščen na vseh mestih nosilcev vetrobrana. Privijte vse ramenske vijake. Navor: 6,7 N·m (60 in-lbs) Ramenski vijaki OPOMBA
| |
| 6. | Namestite komponente, ki ste jih odstranili med pripravo: a. Prilagodite in pritrdite lučke smernikov, pri čemer se prepričajte, da se ne dotikajo vetrobrana. Glejte servisni priročnik. b. Odstranite vetrobran. c. Po potrebi namestite komplet nosilca sprednje registrske tablice. d. Namestite in prilagodite žaromet. Glejte servisni priročnik. e. Namestite vetrobran tako, da se spodnje objemke dotikajo spodnjega nosilca vilic. f. Namestite glavno varovalko. Glejte servisni priročnik. |
Odstranjevanje in shranjevanje vetrobrana
Če želite vetrobran odstraniti, odprite štiri objemke v kakršnemkoli zaporedju in izvedite postopke namestitve v obratnem vrstnem redu. Pazite, da ne opraskate ohišja žarometa ali rezervoarja za gorivo.
Vetrobran med shranjevanjem postavite na mesto, kjer bodo objemke vetrobrana kar najbolje zaščitene. Ne shranjujte na mestih, kjer lahko pride do udarcev ob vetrobran ali njegovega padca. Na sklop ne shranjujte drugih predmetov.
Po obdobju shranjevanja morate pred ponovno montažo pregledati objemke in okovje, da preverite prednapetost pritrdilnih elementov in čistočo. Preverite, ali je na vsaki objemki v sedlu par gumijastih tesnil, ki se prilegata na drsnik vilic in se neovirano odpirata ter zapirata.
NEGA IN ČIŠČENJE
OPOMBA
Polikarbonatni vetrobrani/deflektorji vetra potrebujejo posebno pozornost in nego pri vzdrževanju. Če polikarbonata ne vzdržujete pravilno, se lahko vetrobran/deflektor vetra poškoduje. (00483e)
- Za čiščenje vetrobrana ne uporabljajte benzena, razredčila za barve, bencina ali kateregakoli drugega močnega čistilnega sredstva. S tem lahko poškodujete njegovo površino.
- Vetrobrana ne čistite na vročem soncu ali pri visokih temperaturah.
- Čistila v prahu, abrazivna ali alkalna čistila bodo poškodovala vetrobransko steklo.
- Odsevanje sonca na notranji krivini vetrobranskega stekla lahko ob določenih urah dneva povzročijo močno segrevanje instrumentov motocikla. Bodite pazljivi pri parkiranju. Motocikel parkirajte obrnjen proti soncu, na instrumente položite neprepusten predmet ali prilagodite vetrobransko steklo tako, da preprečite odsevanje.
- Za čiščenje gumijastih puš ne uporabljajte benzena, razredčila za barve, bencina ali kateregakoli drugega čistilnega sredstva. S tem lahko poškodujete površine puš.
OPOMBA
Če vetrobransko steklo približno 15 minut pred pranjem pokrijete s čisto, mokro krpo, to olajša odstranjevanju zasušenih žuželk.
Za čiščenje vetrobranov Harley-Davidson je odobreno čistilno sredstvo Windshield Water Repellent Treatment, št. dela 99841-01.
SERVISNI DELI
Slika 2. Servisni deli: Vetrobran Super Sport
Preglednica 1. Servisni deli
Del | Opis (Količina) | Številka dela |
|---|---|---|
1 | Objemka, 37 mm (4) | 57400466 |
2 | Komplet železnine za nosilec vetrobranskega stekla (4) | 58202-04 |
3 | Podložka, navadna tipa A (4) | 6352 |
4 | Nosilec, za modele z odstranljivim vetrobranom 39 mm | 57820-08 |
5 | Nosilec, za modele z odstranljivim vetrobranom 39 mm | 57823-08 |
6 | Servisni vetrobran (vključuje element 7) | 57400264 |
7 | Podložka, nosilec vetrobrana (8) | 57964-97 |
8 | Matica, klobučasta 1/4-20 (4) | 94007-90T |
9 | Vijak, lečasta glava z zapornim ščitnikom (4) | 94639-99 |
