KIT RICOSTRUZIONE POMPA DELLA FRIZIONE
J059882014-09-12
GENERALITÀ
Numero kit
37200096A
Modelli
Per informazioni sull’abbinamento dei modelli, vedere il catalogo ricambi.
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è richiesto l’uso del manuale di manutenzione del proprio modello di motocicletta. Ne è disponibile uno presso i concessionari Harley-Davidson.
Requisiti di installazione
La corretta installazione di questo kit richiede un liquido per freni idraulici nuovo e pulito. Vedere il manuale d’uso per il liquido per freni specificato.
INSTALLAZIONE DEL KIT
NOTA
Il kit contiene diverse rondelle di tenuta a seconda del modello. Fare riferimento a Figura 1 , per individuare la rondella di tenuta necessaria per l’installazione.
- Vedere il manuale di manutenzione e seguire le istruzioni riguardanti la rimozione della pompa della frizione e del serbatoio.
- Confrontare le rondelle di tenuta rimosse con le rondelle incluse nel kit.
- Mettere da parte le rondelle di tenuta nuove necessarie per l’installazione.
- Eliminare le rondelle rimanenti.
- Vedere il manuale di manutenzione e seguire le istruzioni riguardanti smontaggio, montaggio e installazione della pompa della frizione e del serbatoio.
| 1 | Rondella di tenuta in rame (No codice 41751-06A) |
| 2 | Rondella di tenuta (No codice 41756-08) |
| 3 | 15,2 mm (0,600 in) |
| 4 | Rondella di tenuta (No codice 41731-01) |
| 5 | 16,9 mm (0,665 in) |
| 6 | Rondella di tenuta (No codice 41733-88) |
| 7 | 19,3 mm (0,760 in) |

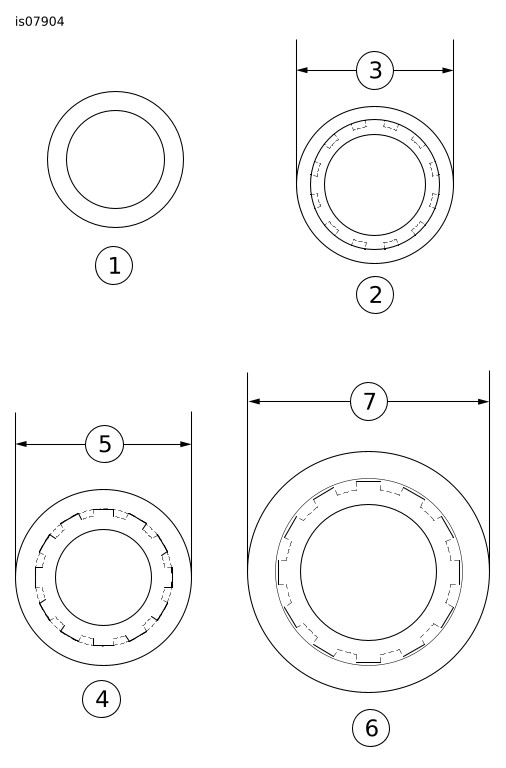

Figura 1. Rondelle di tenuta
PARTI DI RICAMBIO

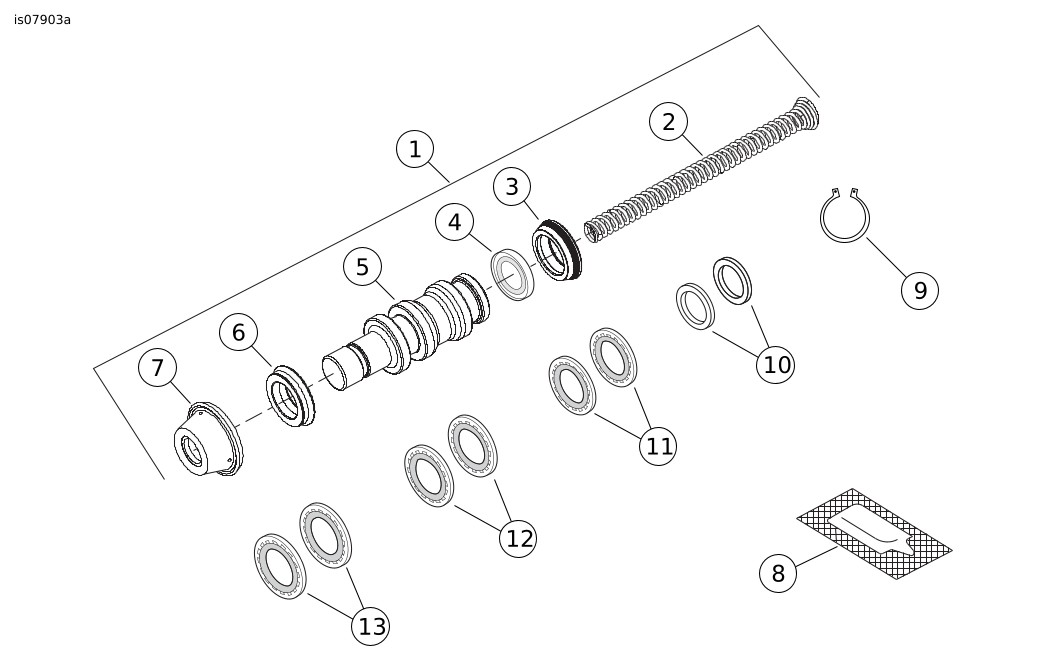

Figura 2. Parti di ricambio: Kit ricostruzione pompa della frizione
Tabella 1. Tabella delle parti di ricambio
Elemento | Descrizione (quantità) | Numero codice |
|---|---|---|
1 | Gruppo pistone (include gli elementi 2-7) | Parte non venduta separatamente |
2 |
| Parte non venduta separatamente |
3 |
| Parte non venduta separatamente |
4 |
| Parte non venduta separatamente |
5 |
| Parte non venduta separatamente |
6 |
| Parte non venduta separatamente |
7 |
| Parte non venduta separatamente |
8 | Lubrificante | Parte non venduta separatamente |
9 | Anello di ritegno | 11143 |
10 | Rondella di tenuta, rame (2) | 41751-06A |
11 | Rondella di tenuta, acciaio/gomma (2) | 41731-01 |
12 | Rondella di tenuta, acciaio/gomma (2) | 41756-08 |
13 | Rondella di tenuta, acciaio/gomma (2) | 41733-88 |
