KIT DEL SISTEMA DE POSICIONAMIENTO GLOBAL (GPS) ROAD TECH ZUMO 590
J059912021-01-21
GENERALIDADES
Número de kit
76000573, 76000574
Modelos
Para más información sobre el acoplamiento de los modelos, consulte el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios de www.harley-davidson.com (inglés solamente).
Requisitos de instalación
NOTA
Los productos Garmin de la marca H-D (Audio Road Tech) y Mount Cradle contienen software y hardware específicos que los diferencian de un producto Garmin estándar. La detección de tono solo está disponible en unidades GPS de la marca H-D.
Puede ser necesaria la compra por separado y la instalación de un kit de montaje para la instalación correcta de este kit en su modelo de motocicleta. El soporte automotriz incluido NO está diseñado para su uso en un parabrisas de motocicleta.
Consulte el catálogo de venta al detalle de P&A o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente) para el kit de montaje disponible para su modelo. No son necesarias piezas adicionales para la instalación automotriz.
Sobrecarga eléctrica
AVISO
Es posible sobrecargar el sistema de carga del vehículo si se agregan demasiados accesorios eléctricos. Si los accesorios eléctricos combinados que funcionan a la vez consumen más corriente eléctrica que los que el sistema de carga del vehículo puede suministrar, el consumo eléctrico puede hacer descargar la batería y dañar el sistema eléctrico del vehículo. (00211d)
¡ADVERTENCIA
Al instalar cualquier accesorio eléctrico, asegúrese de no exceder el amperaje máximo del fusible o disyuntor que protege los circuitos afectados que se están modificando. Exceder el amperaje máximo puede llevar a fallos eléctricos, lo que podrían resultar en lesiones graves o la muerte. (00310a)
El Road Tech Zumo requiere hasta 3,0 A de corriente extra del sistema eléctrico.
Contenido del kit
Vea la Figura 1 y la Tabla 1 .
INSTALACIÓN EN LA MOTOCICLETA
Instale el kit de montaje en la motocicleta según se indica en instrucciones de ESE. kit.
Vea Figura 1 . La base de montaje (2) necesaria para la instalación en la motocicleta se encuentra en ESTE kit.
Insertar la unidad Zumo en la base de montaje de la motocicleta
  1. Consiga la unidad Road Tech Zumo (1) de ESTE kit.
  2. Antes de usar la unidad Road Tech Zumo por primera vez:
    1. Saque la batería de ion de litio de la caja del producto.
    2. Deslice la tecla de liberación en la parte posterior de la Zumo hasta que salte la tapa de la batería.
    3. Observe los contactos de metal en el extremo de la batería de ion de litio. Inserte la batería en el compartimento de la batería. Conecte de tal forma que los contactos de la batería estén alineados con los contactos de metal dentro del compartimiento.
    4. Instale la cubierta de la batería. Asegure con el pestillo.
  3. Encaje la unidad Road Tech Zumo en la base de montaje.
  4. Para retirar la unidad de montaje, pulse el botón (B) situado en el lateral del montaje e incline la unidad hacia adelante.
  5. Instale la tapa contra la intemperie (3) cuando la unidad Road Tech Zumo no esté en la base de montaje.
INSTALACIÓN AUTOMOTRIZ
NOTA
Algunos gobiernos locales prohíben o restringen el uso de soportes de aspiración en el parabrisas o en las ventanas de un vehículo de motor. Verifique con las autoridades locales y obedezca todas las leyes y los reglamentos aplicables.
Hay disponibles otras opciones de montaje por fricción o de tablero de instrumentos de Garmin. Contacte con Garmin International, Inc. 1200 E. 151st Street, Olathe, KS 66062 USA o envíe un correo electrónico a "harley-davidson@garmin.com".
Compruebe que el soporte instalado no perjudique la visión del conductor al conducir.
Verifique que la Zumo tenga una vista clara del cielo y no esté blindado por objetos metálicos.
Compruebe que los cables no interfieran con el funcionamiento de los controles del vehículo y del equipo de seguridad.
No instale el soporte sobre paneles de airbag o frente a la zona en la que se desplegará el airbag.
Instalar la base de montaje en un parabrisas del vehículo
  1. Vea Figura 1 . Limpie minuciosamente la superficie interior del parabrisas. Limpie minuciosamente la ventosa. Deje que los dos se sequen al aire antes de instalar el soporte de aspiración.
    2. NOTA
    Verifique que la palanca de levas de aspiración (D) esté girada fuera de la ventosa. Verifique que el cable de alimentación (6) pueda alcanzar el receptáculo de alimentación CC de 12/24 voltios deseado en el vehículo.
  2. Coloque la base de montaje (5) en la ubicación deseada del parabrisas. Sostenga la ventosa contra el cristal. Presione la palanca de levas (D) hacia la ventosa para que el soporte de aspiración esté sujeto con firmeza contra el parabrisas. Aplique una ligera presión al soporte de aspiración para asegurarse de que el agarre sea seguro.
  3. Ajuste el ángulo vertical y horizontal de la pieza de soporte. Coloque la unidad Zumo, mediante la rotación de la base (E) en la junta de bolas, para que el pasajero o el operador del vehículo vean con más facilidad, según se quiera. La fricción mantiene la unidad en su lugar. Compruebe dos veces que el soporte de aspiración esté sujeto con firmeza al parabrisas.
  4. Para extraer el soporte de aspiración del parabrisas, gire la palanca de levas fuera de la ventosa para liberar la empuñadura de la ventosa. En caso de que sea necesario, saque la pestaña (F) de la parte inferior de la ventosa del parabrisas para ayudar a liberar la empuñadura.
Insertar la unidad Zumo en la base de montaje automotriz
  1. Vea Figura 1 . Consiga la unidad Road Tech Zumo (1) del kit. Instale la batería si es necesario (consulte Instalación de la motocicleta ).
  2. Encaje la unidad Road Tech Zumo en la base de montaje.
  3. Para retirar la unidad de montaje, pulse el botón (B) situado en el lateral del montaje e incline la unidad hacia adelante.
Conectar el adaptador a la fuente de alimentación del vehículo
El soporte de montaje de aspiración de la Zumo incluye un cable de alimentación (6) con un adaptador de CC de 12/24V. Esto se convierte en la fuente de alimentación de la Zumo cuando se instala en un vehículo de motor.
  1. Conecte el adaptador a un receptáculo de alimentación de DC de 12/24V disponible (puerto de alimentación) en el vehículo. Proceda con cuidado al enrutar el cable para verificar que no interfiera en modo alguno con el funcionamiento del vehículo.
OPERACIÓN DE LA UNIDAD ROAD TECH ZUMO
NOTA
Los productos Garmin de la marca H-D (Audio Road Tech) y Mount Cradle contienen software y hardware específicos que los diferencian de un producto Garmin estándar. La detección de tono solo está disponible en unidades GPS de la marca H-D.
NOTA
No use ceras ni productos químicos a base de disolventes directamente sobre los componentes de plástico o caucho. Estos productos pueden afectar al rendimiento general y al aspecto del plástico y el caucho.
Consulte las instrucciones incluidas en la Road Tech Zumo.
PIEZAS DE SERVICIO

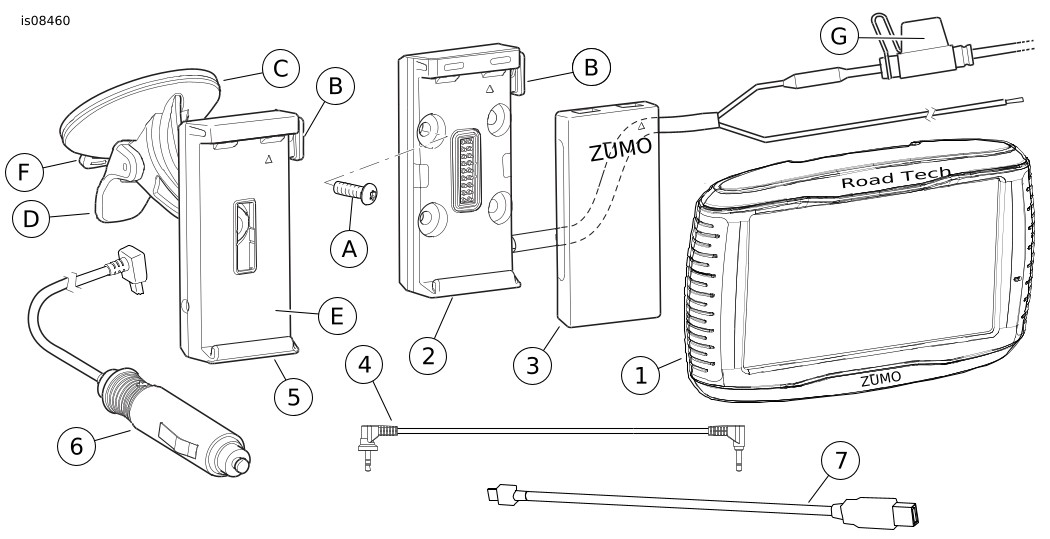

Figura 1. Piezas de servicio, Kit Road Tech Zumo 590 GPS
PIEZAS DE SERVICIO
Tabla 1. Piezas de servicio
Artículo
Descripción (Cantidad)
Número de pieza
1
Unidad Road Tech Zumo 590 (incluye batería de ion de litio, no se muestra)
No se vende por separado
2
Montaje, Zumo 590 GPS
76000575
3
Tapa contra la intemperie
**Ver nota
4
Cable de audio
92389-08
5
Base de montaje de aspiración automotriz
**Ver nota
6
Cable de alimentación con adaptador de CC de 12/24V
**Ver nota
7
Cable USB/PCB
**Ver nota
8
Manual del usuario, Road Tech Zumo (no se muestra)
**Ver nota
Artículos de referencia mencionados en el texto:
A
Tornillo (4)
B
Botón de liberación
C
Ventosa
D
Palanca de levas de aspiración
E
Base de montaje
F
Lengüeta
G
Fusible 3A, estilo mini blade
** Nota: vea garmin.com o llame al 1-800-408-7419
