ROAD TECH ZUMO 590 GLOBALT POSITIONSSYSTEM (GPS) SATS

J059912021-01-21

ALLMÄNT

Satsnummer

76000573, 76000574

Modeller

Om du vill ha information om modelltillbehör kan du läsa P&A-återförsäljarkatalogen eller avsnittet Reservdelar och tillbehör på www.harley-davidson.com (endast på engelska).

Installationskrav

ANMÄRKNING

H-D-märkta Garmin produkter (Road Tech Audio) och Mount Cradle innehåller specifik programvara och hårdvara som gör dem till olika former av en standardprodukt från Garmin. Tone Detection är endast tillgänglig på H-D-märkta GPS enheter.

Separat köp och montering av en monteringssats kan krävas för korrekt montering av denna sats på din motorcykel. Det medföljande fordonsfästet ÄR INTE konstruerat för användning på en motorcykels vindruta.

Se P&A detaljhandelskatalogen eller avsnittet för delar och tillbehör (Parts and Accessories) på www.harley-davidson.com (endast engelska) för tillgängligt monteringssats för din modell. Inga ytterligare delar krävs för fordonsmontering.

Elektrisk överbelastning

OBS!

Alltför många elektriska tillbehör kan överbelasta fordonets laddningssystem. Om anslutna elektriska tillbehör tillsammans konsumerar mer än laddsystemet producerar kommer batteriet att laddas ur, vilket kan orsaka problem i elsystemet. (00211d)

VARNING

När du monterar elektriska tillbehör ska du säkerställa att du inte överskrider den högsta amperestyrkan för säkringen eller kretsbrytaren som skyddar den berörda krets som ändras. Om du överskrider den högsta amperestyrkan kan det orsaka elfel, vilket kan leda till dödsfall eller allvarliga personskador. (00310a)

Road Tech Zumo kräver upp till 3.0A extra ström från det elektriska systemet.

Satsinnehåll

Se Figur 1 och Tabell 1.

MOTORCYKEL MONTERING

Montera monteringssatsen på motorcykeln enligt instruktionerna i DEN satsen.

Se Figur 1 . Vaggfästet (2) som behövs för montering till motorcykeln finns i DENNA sats.

Sätta in Zumo-enheten i motorcykelns vaggfäste

Ta fram Road Tech Zumo-enheten (1) från DENNA sats.
Innan du använder Road Tech Zumo-enheten för första gången:
1. Ta fram litiumjonbatteriet från produktlådan.
2. Skjut frigöringstangenten på baksidan av Zumo tills batteriluckan dyker upp.
3. Notera metallkontakterna på litiumjonbatteriets ände. Sätt i batteriet i batterifacket. Anslut så kontakterna på batteriet riktas mot metallkontakterna inuti facket.
4. Montera batteriluckan. Säkra med spärren.
Fäst Road Tech Zumo-enheten i vaggfästet.
För att ta bort enheten från vaggan, tryck knappen (B) på sidan av vaggan och luta enheten framåt.
Montera väderlocket (3) närhelst Road Tech Zumo-enheten inte sitter i vaggfästet.

FORDONSMONTERING

ANMÄRKNING

Vissa lokala myndigheter förbjuder eller begränsar användningen av sugfästen på vindrutan, eller fönstren, för ett motorfordon. Kontrollera vad som gäller där du bor och se till att följa gällande lagar och bestämmelser.

Andra Garmin alternativ för instrumentbräda eller friktionsmontering finns tillgängliga. Kontakt Garmin International, Inc. 1200 E. 151st Street, Olathe, KS 66062 USA, eller e-post "harley-davidson@garmin.com".

Kontrollera att det monterade fästet inte blockerar fordonsoperatörens vy av körförhållandena.

Verifiera att Zumo har en klar bild av himlen och inte är avskärmad av metallföremål.

Kontrollera att kabelbanan inte stör driften av fordonskontroller och säkerhetsutrustning.

Montera inte över airbag-paneler eller framför ett airbags expansionsområdet.

Montera vaggfästet till ett fordons vindruta

Se Figur 1 . Rengör noggrant insidan av vindrutans yta. Rengör sugkoppen noggrant (C). Låt båda lufttorka innan du monterar sugfästet.

ANMÄRKNING

Verifiera att sugkamspaken (D) är roterad bort från sugkoppen. Verifiera att strömkabeln (6) kan nå önskad 12/24 Volt DC effektkärl i fordonet.

Placera vaggfästet (5) på önskad plats på vindrutan. Håll sugkoppen mot glaset. Tryck kamspaken (D) mot sugkoppen så att sugfästet greppar ordentligt mot vindrutan. Tillämpa ett varsamt tryck på sugfästet för att verifiera att greppet sitter fast.
Justera fästets vertikala och vågräta vinkel. Placera Zumo-enheten genom att rotera vaggan (E) vid kulleden, för enkel vy av fordonsoperatören eller passageraren efter önskemål. Friktion håller enheten i läge. Dubbelkolla att sugfästet har ett fast grepp på vindrutan.
För att ta bort sugfästet från vindrutan, rotera kamspaken bort från sugkoppen för att släppa sugkoppsgreppet. Om det behövs, dra fliken (F) på botten av sugkoppen bort från vindrutan för att hjälpa till att släppa greppet.

Sätt in Zumo-enheten i fordonets vaggfäste

Se Figur 1 . Ta fram Road Tech Zumo-enheten (1) från satsen. Montera batteriet vid behov (se Motorcykelmontering ).
Fäst Road Tech Zumo-enheten i vaggfästet.
För att ta bort enheten från vaggan, tryck knappen (B) på sidan av vaggan och luta enheten framåt.

Anslutning av adaptern till fordonets strömkälla

Zumos sugfäste innehåller en strömkabel (6) med en 12/24V DC adapter. Detta blir Zumos strömkälla när den monteras i ett motorfordon.

Anslut adaptern i ett tillgängligt 12/24V DC kraftkärl (kraftport) i fordonet. Använd försiktighet vid dragning av kabeln för att verifiera att den inte stör fordonets drift på något sätt.

ROAD TECH ZUMO-ENHETENS DRIFT

ANMÄRKNING

Använd inte lösningsmedelsbaserade kemikalier eller vaxer direkt på plast- eller gummikomponenterna. Dessa produkter kan påverka den totala prestanda och utseendet av plast och gummi.

Se anvisningarna som medföljde Road Tech Zumo.

RESERVDELAR

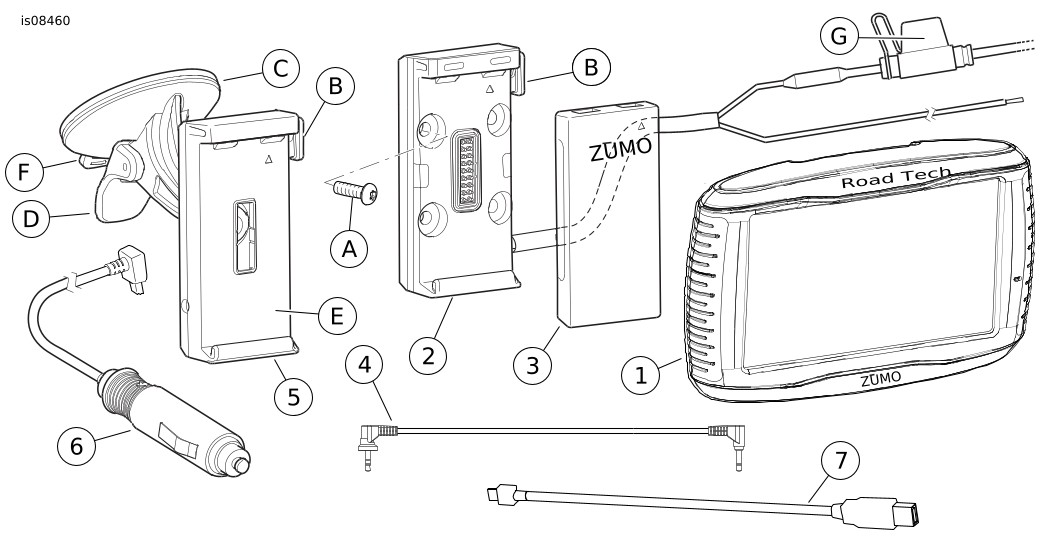

Figur 1. Servicedelar, Road Tech Zumo 590 GPS sats

RESERVDELAR

Tabell 1. Reservdelar

Komponent	Beskrivning (antal)	Artikelnummer
1	Road Tech Zumo 590-enhet (inkluderar litiumjonbatteri, visas inte)	Säljs ej separat
2	Vagga, Zumo 590 GPS	76000575
3	Väderkarta	**Se notering
4	Ljudkabel	92389-08
5	Vaggfäste med sugkopp till fordon	**Se notering
6	Strömkabel med 12/24 V DC adapter	**Se notering
7	PCB/USB-kabel	**Se notering
8	Instruktionsbok, Road Tech Zumo (visas ej)	**Se notering
Referensartiklar som nämns i texten:
A	Skruv (4)
B	Frigöringsknapp
C	Sugkopp
D	Sugkam spak
E	Vaggmontering
F	Flik
G	3A säkring, miniblad stil
**Notering: se garmin.com eller ring 1-800-408-7419
