ALGEMEEN

Setnummer

76000573, 76000574

Modellen

Voor modelgerelateerde informatie raadpleegt u de P&A-detailhandel catalogus of het gedeelte 'Parts and Accessories' (Onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).

Montagevereisten

OPMERKING

H-D merk Garmin producten (Road Tech Audio) en Houder Steun bevatten specifieke software en hardware die ze anders fabriceren dan een standaard Garmin product. Toon herkenning is alleen beschikbaar op GPS-eenheden van het merk H-D.

De aparte aanschaf en montage van aanvullende onderdelen of accessoires kan nodig zijn voor de juiste montage van deze set op uw model motorfiets. De meegeleverde automobiel steun is niet ontworpen voor gebruik op een motorfiets windscherm.

Raadpleeg de P&A detailhandel catalogus of het gedeelte 'Onderdelen en Accesseries' op www.harley-davidson.com (alleen Engelstalig) voor beschikbare bevestiging set voor uw model. Er zijn geen extra onderdelen nodig voor motorvoertuig installatie.

Elektrische overbelasting

MEDEDELING

U kunt u het oplaadsysteem van het motorvoertuig overbelasten indien u te veel elektrische accessoires aanbrengt. Als de op een bepaald moment gebruikte accessoires samen meer stroom verbruiken dan het laadsysteem kan opwekken, kan de accu als gevolg van het stroomverbruik leegraken waardoor er schade aan het elektrische systeem van de motorfiets kan ontstaan. (00211d)

WAARSCHUWING

Bij het installeren van een elektrische accessoire moet u controleren of het maximale amperage van de zekering of stroomonderbreker die het circuit beschermt dat u wijzigt, niet wordt overschreden. Het overschrijden van het maximale amperage kan leiden tot defecten in het elektrische systeem, hetgeen ernstig of dodelijk letsel tot gevolg kan hebben. (00310a)

Voor Road Tech zumo is tot 3.0A extra stroom van het elektrische systeem noodzakelijk.

Setinhoud

Zie Afbeelding 1 en Tabel 1.

MOTORFIETS INSTALLEREN

Installeer de montagekit op de motorfiets volgens de aanwijzingen in DIE set.

Zie Afbeelding 1 . De houder steun (2) die nodig is voor de installatie van de motorfiets is te vinden in DEZE kit.

Het inbrengen van de zumo Unit in de houder steun van de motorfiets

Haal het Road Tech zumo apparaat (1) uit DEZE set.
Voor het gebruik van het Road Tech zumo apparaat voor de eerste keer:
1. Haal de lithium-ion accu uit de productdoos.
2. Schuif de ontgrendelsleutel op de achterkant van het zumo apparaat totdat de accuklep omhoog gaat.
3. Let op de metalen contacten aan het einde van de lithium-ion accu. Plaats de geheel geladen accu weer in de accu ruimte. Sluit aan zodat de contacten op de accu met de metalen contacten in de ruimte uitlijnen.
4. Installeer de accuklep. Draai vast met sluiting.
Klik het Road Tech zumo apparaat in de houder steun.
Als u het apparaat van de houder wilt verwijderen, drukt u op knop (B) aan de zijkant van de houder en kantelt u het apparaat naar voren.
Installeer de weerkap (3) wanneer het Road Tech zumo apparaat niet in de houder steun staat.

MOTORVOERTUIG INSTALLATIE

OPMERKING

Sommige lokale overheden verbieden of beperken het gebruik van zuignaphouders op het windscherm of de ruiten van een motorvoertuig. Neem hierover contact op met de plaatselijke autoriteiten en volg alle van toepassing zijnde wetten en bepalingen op.

Andere Garmin dashboard of wrijving montage opties zijn aanwezig. Neem contact op met Garmin International, Inc. 1200 E. 151st Straat, Olathe, KS 66062 VS of e-mail naar "harley-davidson@garmin.com".

Controleer of de geïnstalleerde steun de rijomstandigheden van de bestuurder van het motorvoertuig niet blokkeert.

Controleer of de zumo een duidelijk zicht op de hemel heeft en niet is geblokkeerd door metalen voorwerpen.

Controleer of de kabelroute de werking van de bediening van motorvoertuig en veiligheidsuitrusting niet verstoort.

Monteer de eenheid niet op airbagpanelen of voor de opblaaszone van een airbag.

Het installeren van de Houder Steun aan Motorvoertuig Windscherm

Zie Afbeelding 1 . Maak het binnenoppervlak van de voorruit zorgvuldig schoon. Maak de zuignap (C) zorgvuldig schoon. Laat beide aan de lucht drogen voordat u de zuigsteun installeert.

OPMERKING

Controleer of de zuigcamerahendel (D) is weg gedraaid van de zuignap. Controleer of de voedingskabel (6) de gewenste 12/24 Volt DC-stroom ontvanger in het motorvoertuig kan bereiken.

Plaats de houder steun (5) op de gewenste plaats op het windscherm. Houd de zuignap tegen het glas van het windscherm. Duw de nokkenas hendel (D) naar de zuignap zodat de zuigbeugel stevig tegen het windscherm is geplaatst. Druk zachtjes op de zuigbeugel om te controleren of de grip veilig vastzit.
Pas de verticale en horizontale hoek van de steun aan. Plaats het zumo apparaat door de houder (E) te draaien bij het kogelgewricht, voor het gemakkelijk kijken van de bestuurder of bijrijder van het voertuig, naar wens. Wrijving houdt het zumo apparaat op zijn plaats. Controleer nogmaals of de zuigbeugel met een stevige grip op de voorruit vastzit.
Om de zuigbeugel van het windscherm te verwijderen, draait u de nokkenas hendel uit de buurt van de zuignap om de zuignap grip los te laten. Trek indien nodig het lipje (F) aan de onderkant van de zuignap uit de buurt van het windscherm om de grip los te laten.

Het inbrengen van het zumo apparaat in de houder steun van de motorfiets

Zie Afbeelding 1 . Verwijder het Road Tech zumo apparaat (1) uit de set. Installeer de accu indien nodig (zie Motorfiets installatie ).
Klik het Road Tech zumo apparaat in de houder steun.
Als u het apparaat van de houder wilt verwijderen, drukt u op knop (B) aan de zijkant van de houder en kantelt u het apparaat naar voren.

De adapter aansluiten op de krachtbron van het motorvoertuig

De zumo zuigbeugel beschikt over een voedingskabel (6) met een 12/24V DC adapter. Dit wordt de krachtbron van de zumo wanneer het in een motorvoertuig geïnstalleerd is.

Sluit de adapter aan op een beschikbare 12/24V DC-stroom ontvanger (stroompoort) in het motorvoertuig. Wees voorzichtig bij het leiden van de kabel om te voorkomen dat deze de bediening van het voertuig belemmert.

ROAD TECH zumo APPARAAT WERKING

OPMERKING

H-D merk Garmin producten (Road Tech Audio) en Houder Steun bevatten specifieke software en hardware die ze anders fabriceren dan een standaard Garmin product. Toon herkenning is alleen beschikbaar op GPS-eenheden van het merk H-D.

OPMERKING

Gebruik geen chemicaliën of wassen op basis van oplosmiddelen die direct op de kunststof- of rubberen onderdelen. Deze producten kunnen de algehele prestaties en het uiterlijk van het plastic en rubber beinvloeden.

Zie de instructies die bij de Road Tech zumo zijn meegeleverd.

SERVICEONDERDELEN

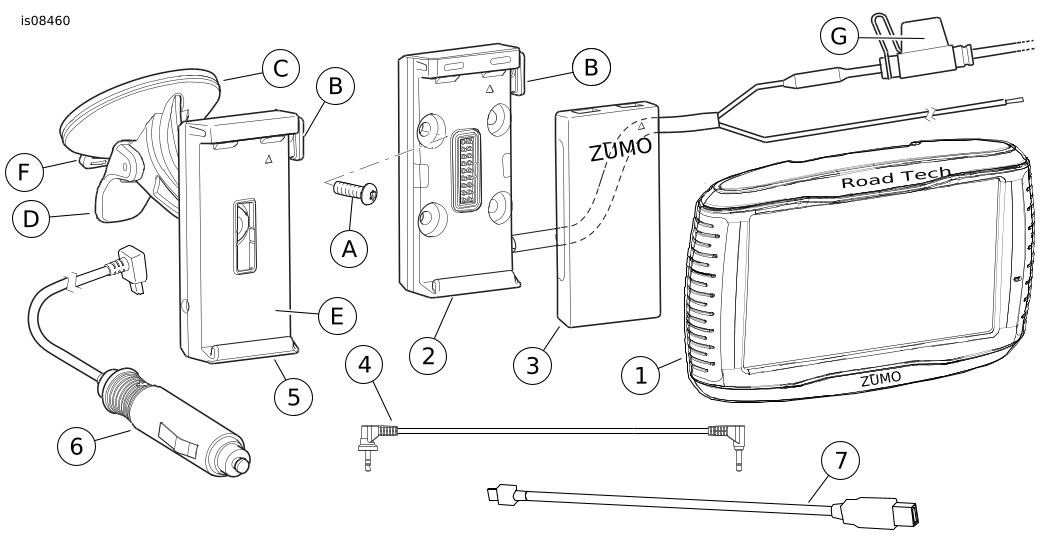

Afbeelding 1. Service onderdelen, Road Tech zumo 590 GPS set

SERVICEONDERDELEN

Tabel 1. Serviceonderdelen

Onderdeel	Beschrijving (aantal)	Onderdeelnummer
1	Road Tech zumo 590 apparaat (inclusief lithium-ion batterij, niet getoond)	Niet afzonderlijk verkrijgbaar
2	Houder, zumo 590 GPS	76000575
3	Regenkap	**Bekijk Opmerking
4	Geluidskabel	92389-08
5	Motorvoertuig zuignap houder steun	**Bekijk Opmerking
6	Stroomkabel met 12/24V DC-adapter	**Bekijk Opmerking
7	Een PCB/USB kabel	**Bekijk Opmerking
8	Handleiding, Road Tech zumo (niet weergegeven)	**Bekijk Opmerking
Referentieitems vermeld in tekst:
A	Bout (4)
B	Ontgrendelknop
C	Een zuignap
D	Hendel van zuigcamera
E	Houder steun
F	Lipje
G	3A zekering, mini mes stijl
** Opmerking: Bekijk garmin.com of bel 1-800-408-7419
