ROAD TECH ZUMO 590 GPS-SETT
J059912021-01-21
GENERELT
Settnummer
76000573, 76000574
Modeller
Hvis du trenger informasjon om montering for forskjellige modeller, kan du lese P&A-detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com (kun engelsk).
Installasjonskrav
MERK
HD-merkede produkter fra Garmin (Road Tech Audio) og Mount Cradle inneholder spesifikk programvare og maskinvare som gjør at de skiller seg fra vanlige Garmin-produkter. Tone Detection er bare tilgjengelig på H-D-merkede GPS-enheter.
Separat kjøp og montering av et monteringssett kan være nødvendig for korrekt montering av dette settet på motorsykkelen din. Den medfølgende bilmonteringen ER IKKE konstruert for bruk på vindskjermen på en motorsykkel.
Hvis du trenger informasjon om monteringssettet for modellen din, kan du lese P&A-detaljhandelkatalogen eller Parts and Accessories-delen (Deler og tilbehør) på www.harley-davidson.com (kun engelsk). Ingen ekstra deler er nødvendig for montering i bil.
Elektrisk overbelastning
MERK
Det er mulig å overbelaste motorsykkelens ladesystem ved å legge til for mye elektrisk tilbehør. Hvis det elektriske tilbehøret på noe tidspunkt til sammen bruker mer elektrisk strøm enn kjøretøyets ladesystem kan produsere, kan det elektriske forbruket lade ut batteriet og skade det elektriske systemet. (00211d)
ADVARSEL
Ved montering av elektrisk ekstrautstyr må det påses at maks. strømstyrke for sikringen eller kretsbryteren som beskytter den kretsen som blir modifisert, ikke overskrides. Overskridelse av maksimal strømstyrke kan føre til elektriske feil, noe som kan utgjøre en fare for liv og helse. (00310a)
Road Tech Zumo krever opptil 3,0 A ekstra strøm fra det elektriske systemet.
Settets innhold
Se Figur 1 og Tabell 1.
MOTORSYKKELMONTERING
Monter settet på motorsykkelen i henhold til instruksjonene i DET settet.
Se Figur 1 . Holderen (2) som trengs for montering på motorsykkelen, finnes i DETTE settet.
Plassering av Zumo-enheten i motorsykkelholderen
  1. Finn frem Road Tech Zumo-enheten (1) fra DETTE settet.
  2. Før du bruker Road Tech Zumo-enheten for første gang:
    1. Finn frem litium-ion-batteriet fra esken.
    2. Skyv utløserknappen på baksiden av Zumo-en til batteridekselet spretter opp.
    3. Merk deg metallkontaktene på enden av litium-ion-batteriet. Sett batteriet inn i batterirommet. Plasser batteriet slik at kontaktene på batteriet treffer metallkontaktene i batterirommet.
    4. Sett på plass batteridekselet. Fest med låsen.
  3. Fest Road Tech Zumo-enheten i holderen.
  4. Du fjerner enheten fra holderen ved å trykke på knappen (B) på siden av holderen og vippe enheten fremover.
  5. Sett på værdekselet (3) når Road Tech Zumo-enheten ikke er i holderen.
BILMONTERING
MERK
I noen territorier er det forbudt å bruke sugefester på frontruten eller siderutene på et motorkjøretøy. Sjekk med lokale myndigheter og følg alle aktuelle lover og regler.
Garmin tilbyr derfor alternative monteringsløsninger for dashbordet. Kontakt Garmin International, Inc. 1200 E. 151st Street, Olathe, KS 66062 USA eller send en e-post til «harley-davidson@garmin.com».
Kontroller at den monterte holderen ikke blokkerer førerens sikt til kjøreforholdene.
Kontroller at Zumo-en har en klar bane mot himmelen og ikke er skjermet av metallgjenstander.
Kontroller at kabelen ikke forstyrrer driften av kontroller og sikkerhetsutstyr i kjøretøyet.
Ikke monter over kollisjonsputepaneler eller i et område der en kollisjonspute kan blåses opp.
Montering av holderen på frontruten
  1. Se Figur 1 . Rengjør den innvendige overflaten av frontruten grundig. Rengjør sugekoppen (C) grundig. La begge lufttørke før du monterer sugekoppen.
    2. MERK
    Kontroller at sugekoppspaken (D) roteres bort fra sugekoppen. Kontroller at strømkabelen (6) rekker frem til kjøretøyets kontakt med 12/24 volt.
  2. Plasser holderen (5) på ønsket sted på frontruten. Hold sugekoppen mot glasset. Skyv spaken (D) mot sugekoppen, slik at den griper godt mot frontruten. Trekk forsiktig i sugekoppen for å kontrollere at den sitter.
  3. Juster den vertikale og horisontale vinkelen på braketten. Juster Zumo-enheten ved å dreie holderen (E) på kuleleddet til den er plassert så den vender mot føreren eller passasjeren, etter ønske. Enheten holdes på plass ved hjelp av friksjon. Dobbeltsjekk sugekoppen sitter godt på frontruten.
  4. Du fjerner sugekoppen fra frontruten ved å rotere spaken bort fra sugekoppen. Om nødvendig, kan du trekke fliken (F) på undersiden av sugekoppen bort fra frontruten.
Plassering av Zumo-enheten i bilholderen
  1. Se Figur 1 . Finn frem Road Tech Zumo-enheten (1) i settet. Sett inn batteriet om nødvendig (se under Montering på motorsykkel ).
  2. Fest Road Tech Zumo-enheten i holderen.
  3. Du fjerner enheten fra holderen ved å trykke på knappen (B) på siden av holderen og vippe enheten fremover.
Koble adapteren til en strømkilde
Zumos sugekoppbrakett har en strømkabel (6) med en 12/24V DC-adapter. Dette blir Zumos strømkilde når den monteres i et kjøretøy.
  1. Koble adapteren til en tilgjengelig 12/24 V DC-strømkilde i kjøretøyet. Vær forsiktig når du fører kabelen for å kontrollere at den ikke forstyrrer kjøretøyets drift på noen måte.
BRUK AV ROAD TECH ZUMO-ENHETEN
MERK
HD-merkede produkter fra Garmin (Road Tech Audio) og Mount Cradle inneholder spesifikk programvare og maskinvare som gjør at de skiller seg fra vanlige Garmin-produkter. Tone Detection er bare tilgjengelig på H-D-merkede GPS-enheter.
MERK
Ikke bruk løsemiddelbaserte kjemikalier eller voks direkte på plast- eller gummikomponentene. Disse produktene kan påvirke den generelle ytelsen og utseendet til plast og gummi.
Les instruksjonene som fulgte med Road Tech Zumo.
SERVICEDELER

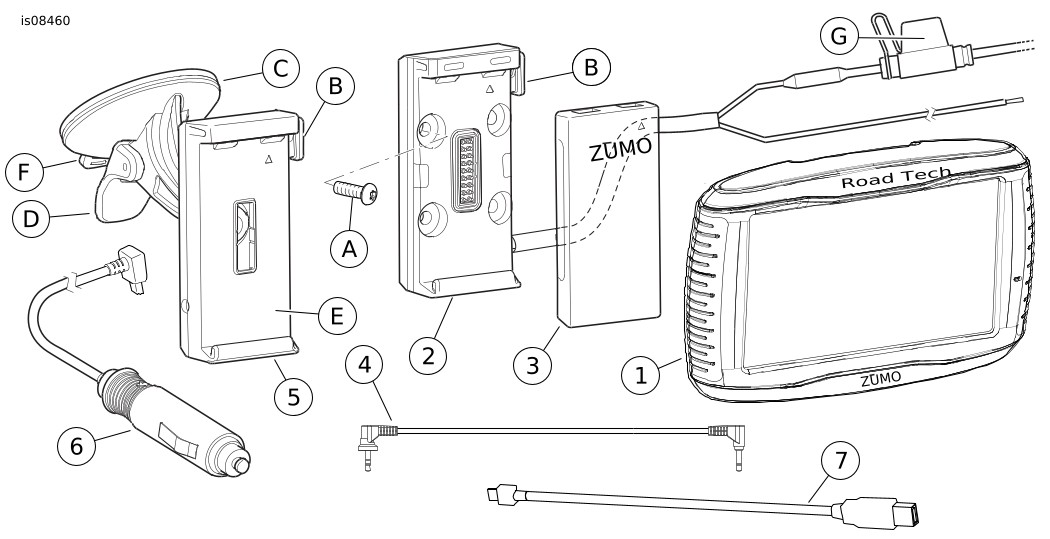

Figur 1. Servicedeler, Road Tech Zumo 590 GPS-sett
SERVICEDELER
Tabell 1. Servicedeler
Element
Beskrivelse (mengde)
Delenumre
1
Road Tech Zumo 590-enhet (inkluderer litium-ion-batteri, ikke vist)
Selges ikke separat
2
Holder, Zumo 590 GPS
76000575
3
Værdeksel
**Se merknad
4
Lydkabel
92389-08
5
Sugekoppholder til bil
**Se merknad
6
Strømkabel med 12/24V DC-adapter
**Se merknad
7
PCB/USB-KABEL
**Se merknad
8
Brukerhåndbok, Road Tech Zumo (ikke vist)
**Se merknad
Elementer nevnt i teksten:
A
Skrue (4)
B
Utløserknapp
C
Sugekopp
D
Sugekoppspak
E
Holder
F
Tapp
G
3A-sikring, minibladtype
** Merk: Se garmin.com eller ring 1-800-408-7419
