前转向信号装置重装部署套件
J062602015-05-21
概述
套件编号
67800557
车型
关于车型配件信息，参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
安装要求
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。此安装需要本年度/车型摩托车维修手册。哈雷戴维森经销商处有售。
准备
警告为防止燃油喷洒，在断开供油管路之前应排空系统中的高压燃油。 汽油极易燃、易爆，可造成死亡或重伤。 (00275a)
净化并断开燃油输送管线。
警告为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)
注意
- 带有防盗警报器：在有防盗遥控钥匙的情况下，将点火开关转至ON（打开）位置。参见维修手册。解除防盗系统设防。将点火开关转至OFF（关闭）位置。立即拆下主保险丝。
- 不带防盗警报器：参见维修手册。拆下主保险丝。
警告在维修燃油系统时，不得吸烟，周围不允许有明火或火星。 汽油极易燃、易爆，可造成死亡或重伤。 (00330a)
拆卸
| 1. | 拆下座椅。保留所有座椅安装五金件。 注意 移回燃油箱时，切勿损坏夹在油箱左侧下方车架上的燃油表线路。 | |||||||||
| 2. | 按照维修手册拆下前后燃油箱安装五金件。在车架上向后移动燃油箱，以便能够接触到线束盒。 | |||||||||

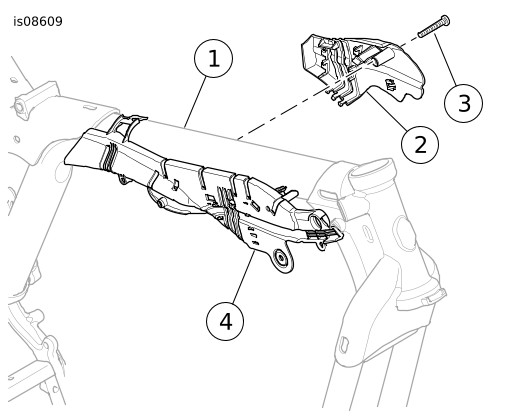

| 3. | 参见图1。拆下TORX螺丝（3）。分开线束盒左半部分（2）与右半部分（4）和车架（1）。 注意 在维修手册中，电气连接器用数字和字母标识，此处显示于括号内。 |
图1。 检修主线束 | ||||||||
| 4. | 从线束盒内将线束拉出足够长，以断开黑色的6路Multilock转向信号连接器[31]。将车架侧连接器半体[31A]放在一边。 | |||||||||
| 5. | 参见维修手册。从灯侧连接器半体[31B]拆下插座接线端。记录连接器的空腔内安装的导线颜色，它们应为： |
- 空腔1中的黑色[BK]右转向信号导线
- 空腔2中的棕色[BN]右转向信号导线
- 空腔3中的蓝色[BE]右转向信号导线
- 空腔4中的蓝色[BE]左转向信号导线
- 空腔5中的紫色[V]左转向信号导线
- 空腔6中的黑色[BK]左转向信号导线
- 从仍连接在开关盒的转向信号线聚乙烯线管的末端拆下套环。
- 在线管末端切出大约25 mm (1.0 in)长的开口。 将一条导线从线管末端剪短大约12 mm (0.5 in)。 将第二条导线从线管末端剪短大约6 mm (0.2 in)。
- 参见图3。将51 mm (2.0 in)长的一段封装（双层）热缩管（8）套在线管和导线上，转向信号灯罩旁边。
警告在使用Ultra Torch UT-100或任何其他辐射加热装置时，务必遵循制造商的说明。 不遵循制造商的说明可引起火灾，从而有可能导致死亡或重伤。 (00335a)
- 避免将热源直接朝向燃油系统部件。过热会导致燃油着火/爆炸，从而造成死亡或重伤。
- 除需要完成热缩作业的热缩管之外，避免将热源直接朝向任何电气系统部件。
- 始终保持双手远离工具尖部及热收缩附件。
- 使用热风器或适合的辐射加热装置将热缩管热收缩至导线和线管。
- 按照维修手册中的说明将开关和开关盒装配到把手，并将热缩密封导线端塞回开关盒中。
- 对车辆另一侧重复操作。
安装
注意

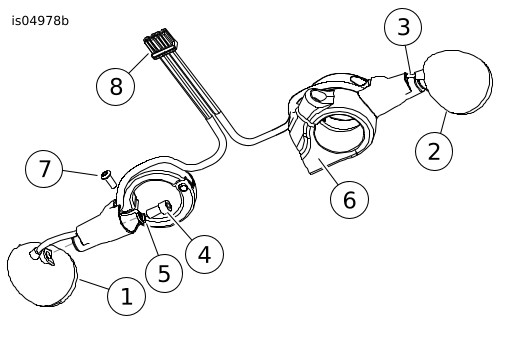

| 1. | 参见图2。小心地将导线从转向信号灯通过线槽（3）穿入灯柄。 |
图2。 安装支架和线束的安装（从下方观察） | ||||||||||||||||
| 2. | 将螺丝（4）和锁紧垫圈（5）安装到灯柄并穿过孔。将转向信号灯放置在柄末端。将螺丝拧入灯罩，但不要完全拧紧。 | |||||||||||||||||
| 3. | 将安装支架放在三角轧头（6）上方的下部叉管位置。使灯朝前方，并与地面平行。保持对准，拆下该组件。拧紧灯罩螺丝（4）至 8–9 N·m (70–80 in-lbs)。 | |||||||||||||||||
| 4. | 使用夹紧螺栓（7）将安装支架组件安装到下部叉管，确保： a. 灯朝前方，并与地面平行。 b. 退出的导线在柄座的线槽（3）内居中。 c. 柄未将导线夹在前叉上。 | |||||||||||||||||
| 5. | 拧紧夹紧螺栓（7）至 8–9 N·m (70–80 in-lbs)。 | |||||||||||||||||
| 6. | 对另一侧重复第1-5步。 注意 确保当把手完全转到左右前叉停止位置时，导线不会拉紧。 | |||||||||||||||||
| 7. | 参见图2。按照维修手册将转向信号线束的插座接线端安装到灯侧的黑色6路Multilock连接器半体[31B]中。除非拆卸时另有记录， |
- 空腔1中的黑色[BK]右转向信号导线
- 空腔2中的棕色[BN]右转向信号导线
- 空腔3中的蓝色[BE]右转向信号导线
- 空腔4中的蓝色[BE]左转向信号导线
- 空腔5中的紫色[V]左转向信号导线
- 空腔6中的黑色[BK]左转向信号导线
| 8. | 参见图1。从外部将装配好的连接器[31B]送进位于车架右侧转向头后方的线盒（4）。 | |
| 9. | 将连接器半体插入来自车架的匹配连接器半体。 | |
| 10. | 按照维修手册临时安装主保险丝。 | |
| 11. | 测试转向信号以验证它们正常工作。 | |
| 警告 为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b) | ||
| 12. | 拆下主保险丝。 |
警告确保转向操作平顺并且没有任何干涉。 对转向造成干涉会导致车辆失控，造成人员死亡或重伤。 (00371a)
- 确保当把手完全转到左右前叉停止位置时，导线不会拉紧。
| 13. | 根据需要使用线缆扎带固定线束，以使其不会干扰转向功能，或发生缠绕或被夹住。使用线缆扎带固定任何过长的线束。收进转向头内。 | |
| 14. | 将线束塞进车架内部转向头后方。将线束罩（1）置于顶杆下方，蝶片（2）向内。向上推动，直到蝶片卡进车架每侧的孔（3）中。 | |
| 警告 在维修燃油系统时，不得吸烟，周围不允许有明火或火星。 汽油极易燃、易爆，可造成死亡或重伤。 (00330a) | ||
| 15. | 安装燃油箱。按照维修手册连接燃油管线。 | |
| 16. | 安装主保险丝。 | |
| 警告 安装座椅之后，向上拉动座椅，确保其锁定到位。 骑行时，座椅松动会导致失控，可能造成死亡或重伤。 (00070b) | ||
| 17. | 参见维修手册。安装座椅。 |
维修零件

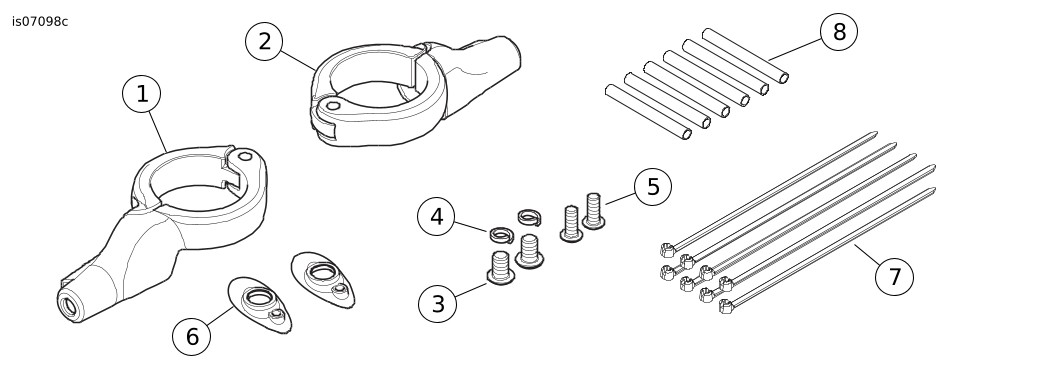

图3。 维修零件：前转向信号装置重装部署套件
表1。 维修零件
项目 | 描述（数量） | 零件编号 |
|---|---|---|
1 | 支架组件，前转向信号重新定位（右侧，黑色） | 不单独出售 |
2 | 支架组件，前转向信号重新定位（左侧，黑色） | 不单独出售 |
3 | 凹头盖螺丝，5-16-18 x 13 mm (½ in)长，带锁片（2） | 3340 |
4 | 开口锁紧垫圈，5/16英寸（2） | 7042 |
5 | 半圆头内六角螺丝，1/4-20 x 16 mm (⅝ in)长（2） | 926 |
6 | 转向信号灯黑色凹坑盖（2） | 68749-09 |
7 | 线缆扎带（8） | 10065 |
8 | 热缩管（6） | 67113-83 |
