SADA PÍSTŮ SE 4-1/8PALCOVÝMI ŠROUBY PRO MODELY SCREAMIN' EAGLE
J062822020-08-20
OBECNÉ INFORMACE
Čísla sad
21900079
Modely
Informace o příslušenství pro jednotlivé modely naleznete v maloobchodním katalogu náhradních dílů a příslušenství nebo v části věnované náhradním dílům a příslušenství na stránce www.harley-davidson.com (pouze v angličtině).
Požadavky na montáž
OZNÁMENÍ
Po montáži této sestavy je třeba znovu kalibrovat ECM. Pokud není provedena správná kalibrace ECM, může dojít k vážnému poškození motoru. (00399b)
POZNÁMKA
Pro správnou montáž této sady je nutné použít také software Digital Technician™ u prodejce Harley-Davidson.
Ke správné montáži této sady je požadována také opětovná kalibrace jednotky ECM pomocí ladicí sady EFI pro závodní použití. Více informací naleznete v katalogu Screamin' Eagle Pro nebo u prodejce Harley-Davidson.
VAROVÁNÍNa správné montáži této sestavy závisí bezpečnost jezdce a spolujezdce. Použijte odpovídající postupy uvedené v servisní příručce. Pokud daný postup přesahuje vaše schopnosti nebo pro něj nemáte vhodné nářadí, svěřte provedení montáže prodejci Harley-Davidson. Nesprávná montáž této sestavy může vést k vážnému poranění či smrti. (00333b)
POZNÁMKA
Tento návod odkazuje na informace v servisní příručce. Pro tuto montáž je nutná servisní příručka pro tento model motocyklu. Příručka je k dostání u prodejců motocyklů Harley-Davidson.
Obsah sady
Viz Ilustrace 4 a Tabulka 3 .
Tento díl související s motorem je určen pro vysokovýkonnostní či závodní využití. Nesplňuje právní požadavky pro prodej nebo použití v motocyklech podléhajících regulaci emisí. Tato sada může omezit nebo zrušit omezenou záruku na motocykl. Díly určené pro zvýšení výkonu motoru jsou určeny pouze pro zkušené řidiče.
MONTÁŽ
| 1. | Zvedněte motocykl. POZNÁMKA Deaktivujte systém zabezpečení. | |
| 2. | Odmontujte sedlo podle pokynů v servisní příručce. | |
| 3. | Pro modely Touring: Odmontujte levou sedlovou brašnu. Vyjměte hlavní pojistku. Viz servisní příručka. Pro modely Softail: Odmontujte hlavní pojistku. Viz servisní příručka. Pro modely Dyna: Odmontujte kryt elektrické skřínky a hlavní pojistku. Viz servisní příručka. | |
| VAROVÁNÍ Aby nedošlo k nechtěnému nastartování motocyklu, které by mohlo způsobit vážné poranění nebo smrt, odpojte nejprve kabely akumulátoru, přičemž nejdříve odpojíte záporný kabel (-). (00307a) VAROVÁNÍNejprve odpojte záporný kabel akumulátoru (-). Pokud byste se kladným (+) kabelem dotkli země při současně připojeném záporném (-) kabelu, mohlo by dojít k přeskočení jiskry, jež by mohla způsobit výbuch akumulátoru, což může vést k vážnému poranění nebo smrti. (00049a) | ||
| 4. | Odpojte záporný kabel akumulátoru. | |
| 5. | Viz příslušné části servisní příručky ohledně postupů odmontování hlavy válce, válce a pístu. | |
| 6. | Při kontrole dílů postupujte podle pokynů v servisní příručce. |  Ilustrace 1. 0,394 palce (10,0 mm) |
Měření pístů
- Píst nechte vychladnout na pokojovou teplotu.
- Pomocí tužky nebo popisovače označte píst na každé straně objímky napříč čely opěry (kolmo k vyvrtanému otvoru pro pístový čep) 0,394 palce (10,0 mm) od dolního okraje zkosení na pístové objímce.
- Pomocí mikrometru v zónách změřte jmenovitý průměr pístu.
- Pomocí měrky vývrtů změřte prostor pro pohyb pístového kroužku ve vyvrtaném otvoru válce.
Montáž pístů
- Písty v této sadě nejsou specifické pro přední a zadní válec. Namontujte písty na přední a zadní válce se šipkou směřující k přední straně motoru.
POZNÁMKA
Namontujte kroužky s označeními směrem nahoru. Kroužky bez označení lze nainstalovat kteroukoliv stranou nahoru.
4,125palcové válce používají stejnou základnu válců a spojovací O-kroužky klikové skříně jako standardní 4,00palcové ve válcích CVO.
Vždy zkontrolujte vzdálenost od pístu k ventilu s nestandardními hřídeli.
Informace o nástroji pro stlačení kroužků naleznete v Pokynech pro servisní nástroj J06234, Nástroj pásu pro stlačovač kroužků č. HD96333-106 (4-1/8).
Tabulka 1. Specifikace pístu
POLOŽKA | PALCE. | mm |
|---|---|---|
Nasaďte válec | .001-.0027 | .025-.069 |
Mezera na horním konci kroužku Druhá mezera na konci kroužku Mezera kolejce kroužku regulace oleje | .009-.019 .016-.026 .001-.030 | .220-.470 .400-.660 .250-.770 |
Horní vůle na straně kroužku Druhá vůle na straně kroužku Vůle na straně kroužku regulace oleje | .0002-.0025 .0004-.0026 .0015-.0074 | .005-.063 .011-.066 .037-.187 |
Nasazení pístového čepu (volné) | .0006-.0009 | .014-.024 |
Tabulka 2. Limity provozního opotřebení
POLOŽKA | PALCE. | mm |
|---|---|---|
Nasaďte válec (volně) | .0040 | .102 |
Nasazení pístového čepu (volné) | .0013 | .033 |
Mezera na horním konci kroužku Druhá mezera na konci kroužku Mezera kolejce kroužku regulace oleje | .029 .036 .030 | .737 .914 .762 |
Horní vůle na straně kroužku Druhá vůle na straně kroužku Vůle na straně kroužku regulace oleje | .0033 .0034 .0083 | .083 .086 .210 |
Montáž pojistného kroužku pístového čepu

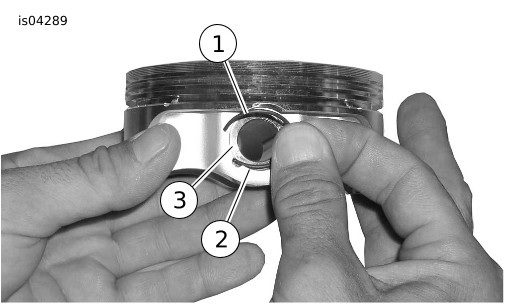

| 1. | Viz Ilustrace 2 . Vložte otevřený konec pojistného kroužku (1) do zarážky (2) v drážce (3). | |||||||||||
| 2. | Viz Ilustrace 3 . Položte palec na píst (1). Pevně zatlačte, dokud se přibližně 85 % pojistného kroužku (2) neusadí do drážky. | |||||||||||
| 3. | Pomocí malého šroubováku vmáčkněte pojistný kroužek do zbytku drážky. Dávejte pozor, abyste píst nepoškrábali nebo nezničili. U zbývajících pojistných kroužků postup opakujte. POZNÁMKA Zkontrolujte, zda je držák plně nasazen pro správnou montáž. |
Ilustrace 2. Pojistný kroužek a píst
Ilustrace 3. Montáž pojistného kroužku | ||||||||||
| 4. | Namontujte hlavy, válce, vysokokompresní písty a kroužky ze sady. Postupujte podle příslušných částí v servisní příručce. |
FINÁLNÍ MONTÁŽ
| 1. | Podle pokynů v servisní příručce namontujte palivovou nádrž. | |
| 2. | Pro modely Touring: Namontujte hlavní pojistku, levý boční kryt a levou sedlovou brašnu. Viz servisní příručka. Pro modely Softail: Namontujte hlavní pojistku. Viz servisní příručka. Pro modely Dyna: Namontujte hlavní pojistku a kryt elektrické skřínky. Viz servisní příručka. | |
| 3. | Viz servisní příručka. Namontujte sedlo. Po montáži sedla za něj zatáhněte a zkontrolujte, zda je řádně upevněno. | |
OZNÁMENÍ Po montáži této sestavy je třeba znovu kalibrovat ECM. Pokud není provedena správná kalibrace ECM, může dojít k vážnému poškození motoru. (00399b) | ||
| 4. | Více informací naleznete v katalogu Screamin' Eagle Pro nebo u prodejce Harley-Davidson. | |
| VAROVÁNÍ Po montáži sedla se jej pokuste zdvihnout, abyste se ujistili, že je na svém místě zajištěno. Uvolněné sedlo může během jízdy způsobit ztrátu kontroly nad motocyklem, což může vést k vážnému poranění nebo smrti. (00070b) | ||
| 5. | Nastartujte motor. Tento postup několikrát zopakujte, abyste zkontrolovali jeho správné fungování. |
ZÁSADY ZÁBĚHU
Pokyny k záběhu motocyklu naleznete v návodu k obsluze.
SERVISNÍ DÍLY

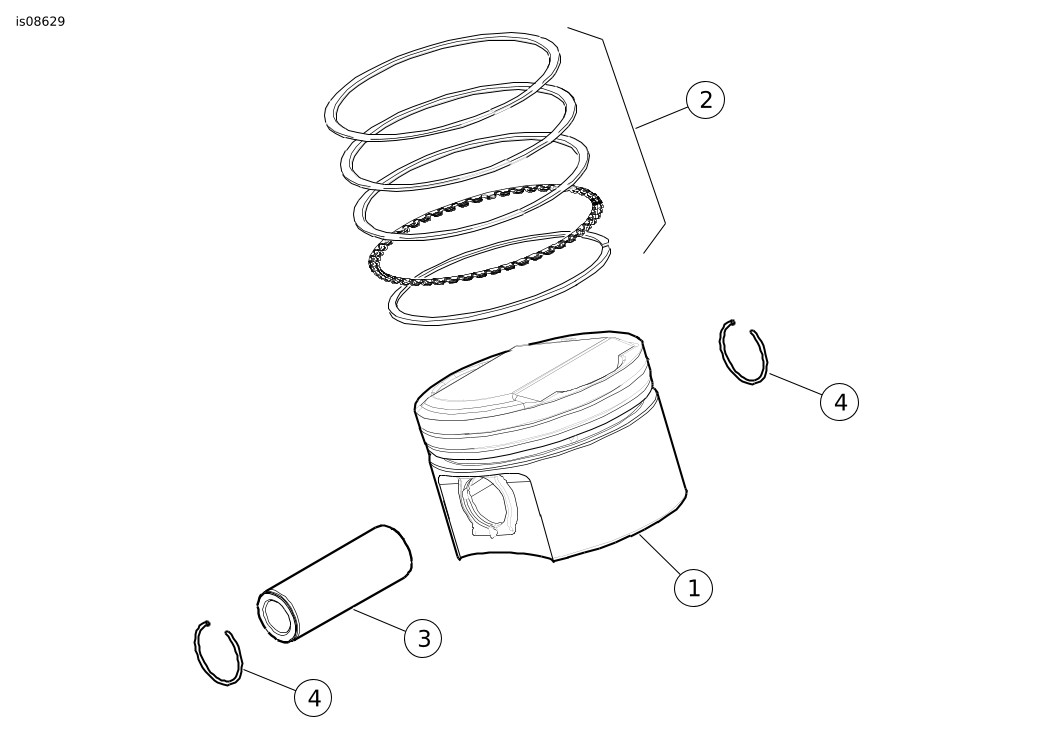

Ilustrace 4. Servisní díly: Sada pístů se 4-125palcovými šrouby pro modely Screamin' Eagle
Tabulka 3. Servisní díly: Sada pístů se 4-125palcovými šrouby pro modely Screamin' Eagle
Sada | Položka | Popis (množství) | Číslo dílu |
|---|---|---|---|
21900079 standardní | 1 | Píst, standardní | Neprodává se samostatně |
2 | Sada pístních kroužků, standardní (2) | 22000051 | |
3 | Čep, píst (2) | 22100001 | |
4 | Pojistný kroužek, pístní čepu (4) | 22097-99 |
