ערכת בוכנה מתברגת 4-18 אינץ' לדגמי SCREAMIN' EAGLE
J062822020-08-20
כללי
מספרי ערכה
21900079
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
דרישות התקנה
התראה
יש לכייל מחדש את ה-ECM בעת התקנת ערכה זו. כיול לא נכון של ה-ECM עלול לגרום נזק חמור למנוע. (00399b)
הערה
התקנה נכונה של ערכה זו מחייבת גם שימוש ב-Digital Technician™ הנמצא אצל סוכן Harley-Davidson.
התקנה נכונה של הערכה מחייבת גם כיול מחדש של ECM בעזרת ערכה לכוונון הזרקת הדלק האלקטרונית (EFI) בדגמי מרוץ. עיין בקטלוג של Screamin' Eagle Pro או פנה לסוכן Harley-Davidson.
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. נדרש מדריך טיפולים לאופנוע מהדגם שלך על מנת לבצע התקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
התקנה
| 1. | הרם את האופנוע. הערה שחרר את דריכת מערכת האבטחה. | |
| 2. | הסר את המושב בהתאם להוראות במדריך הטיפולים. | |
| 3. | בדגמי Touring: הסר את תיק האוכף השמאלי. הסר את הנתיך הראשי. עיין במדריך הטיפולים. בדגמי Softail: הסר את הנתיך הראשי. עיין במדריך הטיפולים. בדגמי Dyna: הסר את כיסוי מארז החשמל ואת הנתיך הראשי. עיין במדריך הטיפולים. | |
| אזהרה כדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, נתק תחילה את כבל המצבר השלילי (-) לפני שתמשיך. (00307a) אזהרהנתק תחילה את כבל הסוללה השלילי (-). אם הכבל החיובי (+) נוגע בהארקה כאשר הכבל השלילי (-) מחובר, עלולים להיווצר ניצוצות אשר יגרמו להתפוצצות המצבר, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00049a) | ||
| 4. | נתק את כבל המצבר השלילי. | |
| 5. | עיין בפרקים המתאימים במדריך השירות העוסקים בנוהלי ההסרה של ראש הצילינדר, הצילינדר והבוכנה. | |
| 6. | בצע את שלבי התהליך לבדיקת חלקים במדריך הטיפולים. |  תרשים 1. 0.394 אינץ‘ (10.0 מ"מ) |
מדידת בוכנות
- הניחו לבוכנה להתקרר לטמפרטורת החדר.
- סמן את הבוכנה בעזרת עיפרון או טוש סימון בכל צד של החצאית על פני הדחף (בניצב לקדח של פין הבוכנה) 0.394 אינץ‘ (10.0 מ"מ) מהקצה התחתון של המשטח הנטוי של חצאית הבוכנה.
- מדוד את הקוטר הנומינלי של הבוכנה בעזרת מיקרומטר בנקודות הסימון.
- השתמש במד קדח עם חוגה כדי למדוד את שטח התנועה של טבעת הבוכנה בקדח הצילינדר.
התקנת הבוכנות
- הבוכנות בערכה זו אינן מיועדות ספציפית לצילינדר קדמי או אחורי. התקן את הבוכנות בצילינדרים הקדמיים והאחוריים כשהחץ מצביע לכיוון הצד הקדמי של המנוע.
הערה
התקן את הטבעות כשהסימונים פונים למעלה. כשמתקינים טבעות ללא סימונים, לא משנה איזה מהצדדים פונה למעלה.
צילינדרי 4.125 אינץ' משתמשים באותן טבעות של תותב בית הארכובה ובסיס הצילינדר בדומה לצילינדרים המקוריים 4.00 אינץ' בדגמי CVO.
בדוק תמיד את המרווח בין הבוכנה לשסתום כשגל הזיזים לא מקורי.
למידע על כלי לדחיסת טבעות, ראה הוראות כלי שירות J06234, כלי עם רצועות לדחיסת הטבעת #HD96333-106 (4-1/8).
טבלה 1. מפרטי בוכנה
פריט | אינץ' | מ“מ |
|---|---|---|
התאמה לצילינדר | .001-.0027 | .025-.069 |
מרווח בקצה הטבעת העליונה מרווח בקצה הטבעת השנייה המרווח בפס של טבעת בקרת השמן | .009-.019 .016-.026 .001-.030 | .220-.470 .400-.660 .250-.770 |
המרווח בצד הטבעת העליונה המרווח בצד הטבעת השנייה המרווח בצד טבעת בקרת השמן | .0002-.0025 .0004-.0026 .0015-.0074 | .005-.063 .011-.066 .037-.187 |
התאמת פין בוכנה (רופף) | .0006-.0009 | .014-.024 |
טבלה 2. מגבלות בלאי שירות
פריט | אינץ' | מ“מ |
|---|---|---|
התאמה לצילינדר (רופף) | .0040 | .102 |
התאמת פין בוכנה (רופף) | .0013 | .033 |
מרווח בקצה הטבעת העליונה מרווח בקצה הטבעת השנייה המרווח בפס של טבעת בקרת השמן | .029 .036 .030 | .737 .914 .762 |
המרווח בצד הטבעת העליונה המרווח בצד הטבעת השנייה המרווח בצד טבעת בקרת השמן | .0033 .0034 .0083 | .083 .086 .210 |
התקנת תפס טבעתי של פין בוכנה

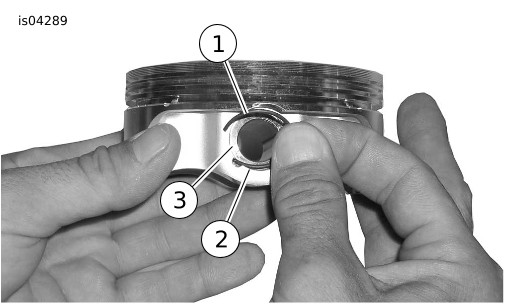

| 1. | ראה איור 2 . הכנס את הקצה הפתוח של טבעת הסגר (1) לשקע (2) בחריץ (3). | |||||||||||

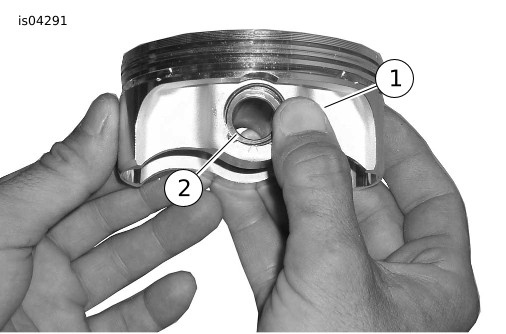

| 2. | ראה איור 3 . הנח אצבע על הבוכנה (1). לחץ בחוזקה עד ש-85% בערך מהתפס הטבעתי (2) ישב בחריץ. | |||||||||||
| 3. | השתמש במברג עם להב קטן כדי לתקוע את התפס הטבעתי בשארית החריץ. אל תסרוט או תקלקל את הבוכנה. חזור על הפעולה עבור התפסים הטבעתיים שנשארו. הערה לצורך התקנה נכונה, יש לוודא שהתפס הטבעתי יושב היטב. |
תרשים 2. טבעת סגר ובוכנה
תרשים 3. התקן את טבעת הסגר | ||||||||||
| 4. | התקן את הצילינדרים של ראשי הצילינדרים ואת הטבעות והבוכנות לדחיסה גבוהה מהערכה. עיין בפרקים המתאימים במדריך השירות. |
הרכבה סופית
| 1. | התקן את מיכל הדלק בהתאם להוראות במדריך השירות. | |
| 2. | בדגמי Touring: התקן את הנתיך הראשי, כיסוי הצד השמאלי ותיק האוכף השמאלי. עיין במדריך הטיפולים. בדגמי Softail: התקן את הנתיך הראשי. עיין במדריך הטיפולים. בדגמי Dyna: התקן את הנתיך הראשי ואת כיסוי מארז החשמל. עיין במדריך הטיפולים. | |
| 3. | עיין במדריך הטיפולים. התקן את המושב. לאחר התקנת המושב, משוך אותו כלפי מעלה כדי לוודא שהוא מאובטח. | |
התראה יש לכייל מחדש את ה-ECM בעת התקנת ערכה זו. כיול לא נכון של ה-ECM עלול לגרום נזק חמור למנוע. (00399b) | ||
| 4. | עיין בקטלוג של Screamin' Eagle Pro או פנה לסוכן Harley-Davidson. | |
| אזהרה לאחר התקנת מושב, משוך את המושב כלפי מעלה כדי לוודא שהמושב נעול במקומו. תוך כדי רכיבה, מושב משוחרר עלול לזוז ולגרום לאובדן שליטה, וכתוצאה מכך לגרום למוות או פציעה חמורה. (00070b) | ||
| 5. | הפעל מנוע. חזור מספר פעמים כדי לוודא פעולה תקינה. |
כללים לרכיבה ראשונה
הוראות להפעלה ראשונה של הרכב ניתן למצוא במדריך למשתמש.
חלקי שירות

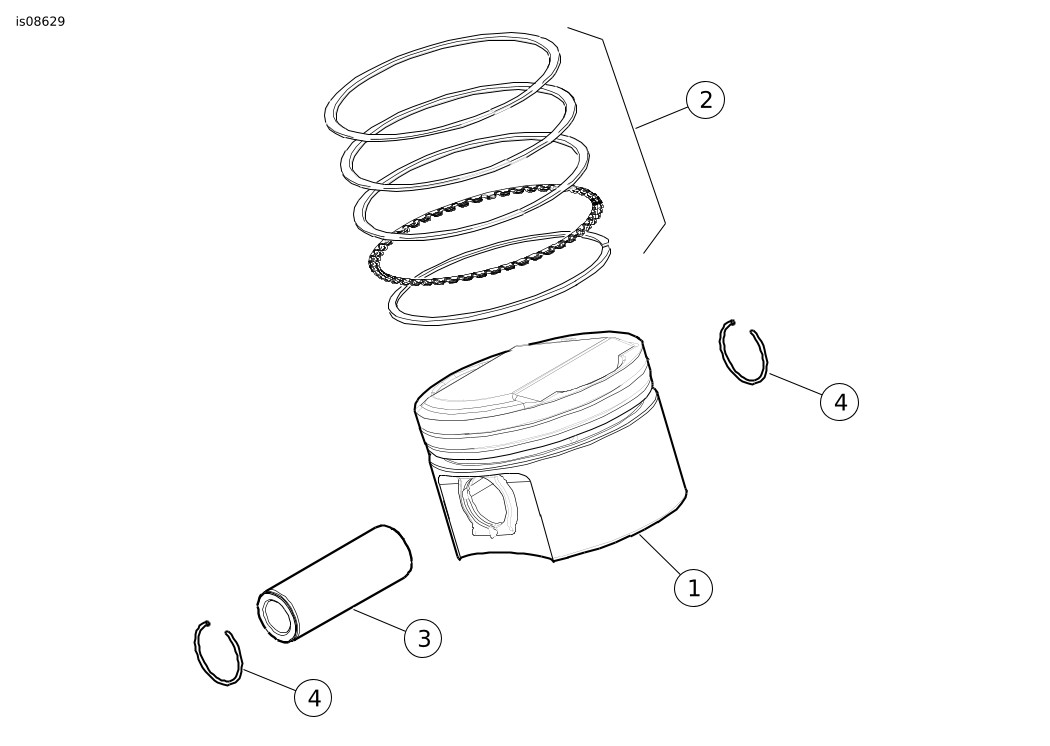

תרשים 4. חלקי שירות: ערכת בוכנה מתברגת 4.125 אינץ' לדגמי Screamin' Eagle
טבלה 3. חלקי שירות: ערכת בוכנה מתברגת 4.125 אינץ' לדגמי Screamin' Eagle
ערכה | פריט | תיאור (כמות) | מספר חלק |
|---|---|---|---|
21900079 רגיל | 1 | בוכנה, רגילה | לא נמכר בנפרד |
2 | סט טבעות בוכנה, רגיל (2) | 22000051 | |
3 | פין, בוכנה (2) | 22100001 | |
4 | טבעת סגר, פין בוכנה (4) | 22097-99 |
