Street Performance TC 103 (1690 CC)ステージIVキット
J057942014-12-23
概要
キット番号
92500019 (黒)
モデル
モデルの適合に関する情報は、最新の純正P&Aカタログをご参照ください。または、最寄りのハーレーダビッドソン正規販売網店にお問い合わせください。
装着に必要となる追加部品
このキットは、既存の3.875 ボアで、既に103 cid ずれがある車両用です。シリンダーが損傷していたり摩耗している場合は、交換用シリンダーアッセンブリー16547-99A (2 個必要)を注文します。
このキットには、58 mmスロットルボディに適合するSEエアクリーナーキットを別途購入する必要があります。入手可能なキットについては、SE Proカタログをご覧ください。
このキットは、ハーレーダビッドソン ジャパン正規販売網店で販売されているカムサービスキット(17045-99D)を別途購入する必要もあります。
カムスペーサーキット(25928-06)の別途購入を推奨します。このキットには、正しいスプロケット配置のための5種類のスペーサーが含まれています。
このキットの取り付けに必要な特殊工具については、サービスマニュアルの該当する項目を参照してください。
このキットを正しく取り付けるには、ハーレーダビッドソン販売店で販売されているデジタルテクニシャンが必要です。
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報の参照を必要としています。このキットを取り付ける際は、お持ちのバイクのサービスマニュアルが別途必要です。サービスマニュアルは最寄りのハーレーダビッドソン正規販売網店でお買い求めいただけます。
キット内容
図1から図3、および表1から表3を参照してください。
注記
認定を受けたハーレーダビッドソンジャパン正規販売網店が本キットの取り付けを行う場合、限定保証に影響はありません。
このコンバージョンキットは、高性能アプリケーションのみ対象にしています。このエンジン関連性能向上パーツは、カリフォルニア州における交通環境対策に対し販売、使用することが法律で認められています。(米国のみ)
エンジン関連性能向上パーツは、経験豊富なライダーのみを対象にしています。
取り外し
作業準備
1. 適切なリフトに車体を設置してください。
注記
ハーレーダビッドソンスマートセキュリティシステムを装着しているバイクは、オーナーズマニュアルを参照してシステムを解除してください。
2. サービスマニュアルの説明に従ってシートを取り外します。
警告
フューエルシステムを取り扱う際は、喫煙したり、そばで火や火花の元となるものを使用したりしないでください。 ガソリンは可燃性、起爆性が非常に高いため、死亡事故または重傷事故につながるおそれがあります。 (00330a)
3. サービスマニュアルの説明に従ってフューエルタンクを取り外します。
4. メインヒューズを外します。お持ちのバイクのオーナーズマニュアルを参照してください。
エンジンコンポーネントの取り外し
  1. 既装着のエアクリーナーアッセンブリーを取り外します。サービスマニュアルのエアクリーナーの取り外しを参照してください。
  2. 既装着のイグゾーストシステムを取り外します。サービスマニュアルのイグゾーストシステムの取り付けセクションを参照してください。
  3. エンジントップエンドとカムプレートアッセンブリーを分解します。適切なサービスマニュアルのエンジンのセクションを参照してください。
  4. 既存のクラッチダイアフラムスプリングを取り外します。サービスマニュアルのクラッチの取り外しを参照してください。
取り付け
エンジンとクラッチコンポーネントの取り付け
  1. 図3を参照。カムシャフトニードルのベアリング(7)を調べ、必要に応じて交換してください。
  2. 図1から図3を参照してください。カムをカムプレート、パフォーマンスシリンダーヘッド、エンジントップエンドにキットのパーツで取り付けます。既存のヘッドからキットのヘッドにACR とクーラントカップリングフィッティングを移動します。適切なサービスマニュアルのエンジンのセクションを参照してください。
  3. キットのスロットルボディを、標準装備のフューエルライン、フューエルレール、およびインジェクターを使って組み付けます。スロットルボディキットの説明書を参照してください。
  4. スロットルボディキットに含まれている吸気フランジおよびシールを使って、スロットルボディアッセンブリーをエンジンに取り付けます。スロットルボディキットの説明書を参照してください。
  5. キットに入っているクラッチダイアフラムスプリングを取り付けます。サービスマニュアルのクラッチの取り付けを参照してください。
  6. エキゾーストシステムを取り付けます。サービスマニュアルのイグゾーストシステムの取り付けセクションを参照してください。
  7. エアクリーナーアッセンブリーを取り付けます。購入したエアクリーナーキットの手順を参照します。
最終組み立て
1. メインヒューズを取り付けます。お持ちのバイクのオーナーズマニュアルを参照してください。
2. サービスマニュアルの説明に従ってフューエルタンクを取り付けます。
3. サービスマニュアルの説明に従ってシートを取り付けます。
警告
シートを装着したらシートを上に引っ張り、所定の位置にロックされていることを確認します。 シートが緩んでいると、走行中に動いて制御不能となり、死亡したり重傷を負うおそれがあります。 (00070b)
ご注意
このキットを取り付ける際には必ずECM (電子制御モジュール)を再調整する必要があります。 ECMの再調整が適切に行われないと、エンジンに深刻なダメージを与えるおそれがあります。 (00399b)
4. ハーレーダビッドソンの販売店にて、デジタルテクニシャン™を使って新しいECM較正をダウンロードしてもらってください。
5. エンジンを始動させます。数回繰り返して正常に作動するか確認します。
作動
ならし運転の説明と手順については、オーナーズマニュアルのならし運転のルールのセクションを参照してください。
交換用パーツ
図1。 交換用パーツ:Screamin' Eagle PRO TC 103 (1690 cc)ステージ4キット
表1。 交換用パーツ表:Screamin' Eagle PRO TC 103 (1690 cc)ステージ4キット
アイテム
詳細(数量)
部品番号
アイテム
詳細(数量)
部品番号
1
3.875 シリンダーアッセンブリー(黒) (2)
16547-99A
6
ガスケット、シリンダーヘッド(2)
16500066
2
ピストン(2)
別売りなし
7
O リング、シリンダーベース
11256
3
ピストンリングセット(2)
22457-03
8
シリンダーヘッドアッセンブリー、フロント(黒)
16500209
4
ピストンピン(2)
22455-03
9
シリンダーヘッドアッセンブリー、リア(黒)
16500210
5
ピストンピンサークリップ(4)
22097-99
メモ:ピストンキット(22942-00A)には品目2 ～ 5 が含まれます。シリンダーヘッドアッセンブリー(8、9)構成部品については、取付要領書J05754 を参照してください。
図2。 交換用パーツ:Screamin' Eagle TC 103 (1690 cc)ステージ4キット
表2。 交換用パーツ:Screamin' Eagle TC 1690 cc (103 CI) ステージ4キット
アイテム
詳細(数量)
部品番号
アイテム
詳細(数量)
部品番号
1
ガスケット、ロッカーカバーベース(2)
16719-99A
10
バフルアッセンブリー(2)
26500002
2
ガスケット、ロッカーカバートップ(2)
17386-99A
11
シール、EFI吸気(2) (非表記)
29995-86B
3
ガスケット、タペットカバー(2)
18635-99B
12
シール、マップセンサー(2) (非表記)
11291
4
Oリング、ミドルプッシュロッドカバー(4)
11132A
13
プッシュロッドキットに完全なフィット
18400-03
5
Oリング、ロアプッシュロッドカバー(4)
11145A
14
タペット(4)
18572-13
6
Oリング、アッパープッシュロッドカバー(4)
11293
メモ:ブリーザーアッセンブリー17025-03A には8 ～ 10 が含まれます。
品目1 ～ 11 はアッパーエンドオーバーホールキット(16500244)と品目6 および7、図1 に含まれます。
7
Oリング、ロッカーアームサポート(2)
11270
8
ブリーザーボルト(4)
4400
9
ブリーザーアッセンブリー(2)
17025-03A

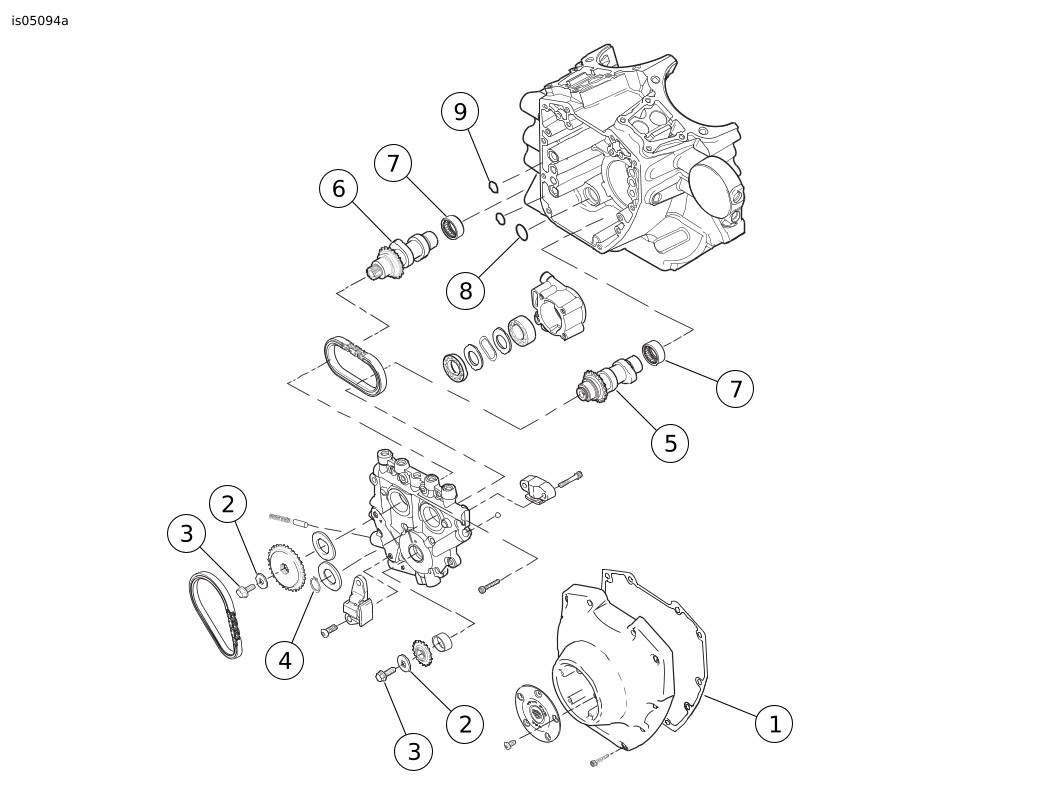

図3。 交換用パーツ:Screamin' Eagle PRO TC 103 (1690 cc)ステージ4キット
表3。 交換用パーツ:Screamin' Eagle PRO TC 103 (1690 cc)ステージ4キット
アイテム
詳細(数量)
部品番号
1
ガスケット、カムカバー
25244-99A
2
ワッシャー
別売りなし
3
キャップスクリュー、フランジ
別売りなし
4
リテーニングリング
11461
5
カムシャフト、フロント、 SE-259E
別売りなし
6
カムシャフト、リア、 SE-259E
別売りなし
7
ベアリング、ニードル(2) (必要な場合は別途購入)
9215
8
Oリング、オイルポンプからカムプレート
11293
9
Oリング、カムプレートからクランクケース(2)
11301
10
58 mm ETC スロットルボディキット(非表記)
27713-08
メモ:カムドライブリテンションキット(25566-06)には2および3が含まれています。品目1、4、8 および9 はカムサービスガスケットキット(17045-99D)に付属します。アイテム5および6はカムキット(25482-10)に含まれています。
