FL大容量油底壳
J057142013-06-18
概述
套件编号
24400099
安装要求
安装此套件需要：
  • Loctite® 565 Thread Sealant（乐泰565螺纹密封剂，零件编号99818-97）
  • Hylomar Gasket and Thread Sealant®密封垫密封剂
注意
此套件中的油底壳螺丝带有锁片。 如果将来在保养发动机时拆卸油底壳，安装油底壳时应清洁螺丝螺纹并涂抹Loctite® 243 Threadlocker and Sealant（乐泰243螺纹锁固剂，零件编号94759-99）。
警告
骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。 此安装需要您的摩托车车型维修手册，该手册在哈雷戴维森经销商处有售。
拆卸
  1. 参见维修手册。 拆下后轮、左侧消声器和油底壳。
安装
1. 拆下运输期间将上部和下部油底壳固定到一起的两个黑色螺丝并丢弃。
注意
切勿拆卸或松开将挡板固定至上部油底壳的紧固件，否则会损坏紧固件或上部油底壳。
2. 清洁并检查上部和下部油底壳的变速箱和油底壳凸缘。
3. 参见图2。 在上部油底壳（1）顶部凸缘涂抹一薄层Hylomar Gasket and Thread Sealant®密封剂。
4. 将密封垫（2）置于上部油底壳（1）凸缘上。 让密封剂干燥，直到未干透状态。
5. 将上部油底壳与密封垫置于变速箱底部。 松松地安装紧固件（3）。
6. 检查确认密封垫正确定位，然后按照图1中所示顺序将油底壳紧固件（3）拧紧至14.9–17.6 N·m (132–156 in-lbs)。
7. 如已拆下锥形塞（9），涂抹Loctite 565 Thread Sealant（乐泰565螺纹密封剂）并将其装上。 拧紧至24.4–29.8 N·m (18–22 ft-lbs)。
8. 在下部油底壳（7）凸缘涂抹一薄层Hylomar Gasket and Thread Sealant®密封剂。
9. 将密封垫（4）置于下部油底壳（7）凸缘上。 让密封剂干燥，直到未干透状态。
10. 将下部油底壳与密封垫定位至上部油底壳底部，然后松松地安装紧固件（6）。
11. 松松地安装两个紧固件（5）。
12. 检查确认定位销已接合、密封垫已正确定位。 遵循图1中显示的顺序，拧紧下部油底壳紧固件（5）和（6）至14.9–17.6 N·m (132–156 in-lbs)。

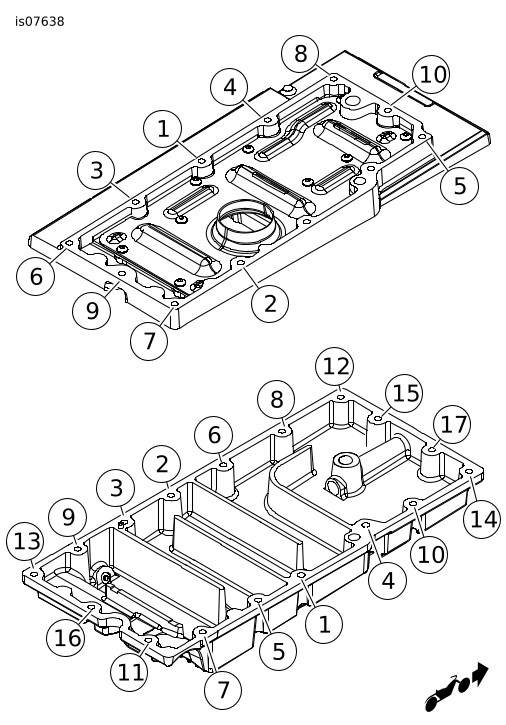

图1。 油底壳上部和下部拧紧顺序
13. 如已拆下排油塞（8），将其装上。 拧紧至19–28.5 N·m (14–21 ft-lbs)。
14. 参见维修手册。 安装排气跨接管悬架并拧紧紧固件至9.5–14.9 N·m (84–132 in-lbs)。
15. 参见维修手册。 安装排气跨接管及左侧消声器。
16. 参见维修手册。 安装后轮。
17. 参见维修手册。 加油。
a. 添加变速箱润滑油并检查液位。 传动油容量与原厂设备（OE）油底壳相同。
b. 安装发动机油滤清器。 添加发动机油。 机油容量增加约0.95 L (1.5 qt)。 初始添加3.8 L (4 qt)发动机油。
c. 参见维修手册。 使用冷态和热态机油位检查程序检查发动机油位。 必要时请添加机油。
维修零件

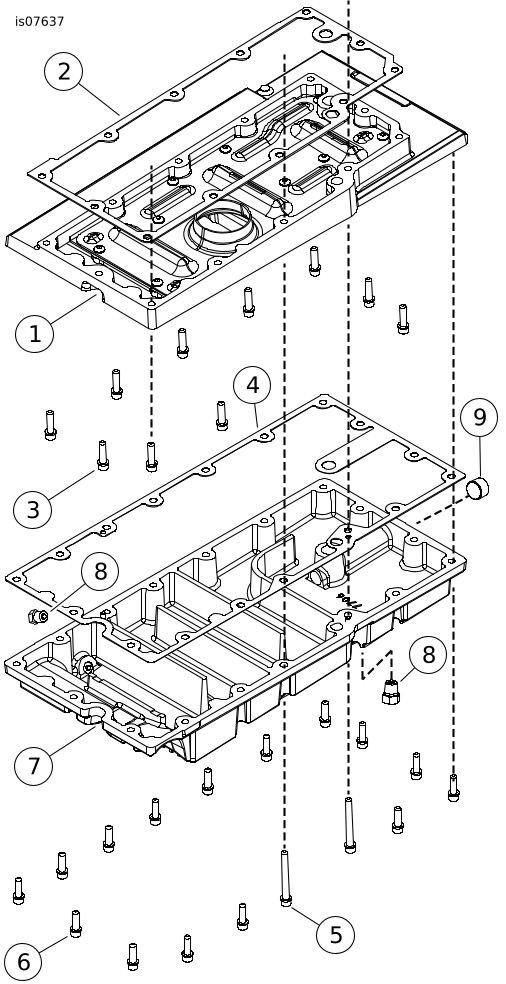

图2。 维修零件： 大容量油底壳
表1。 维修零件
项目
描述（数量）
零件编号
1
上部油底壳
24400101
2
密封垫
26077-99A
3
螺丝，1/4-20 x 1英寸（10）
4741A
4
密封垫
25700332
5
螺丝，1/4-20 x 2-1/4英寸（2）
4717A
6
螺丝，1/4-20 x 7/8英寸（15）
1094
7
下部油底壳
（包括项目8和9）
24400100
8
  • 磁性排油塞（与O形环，11105）（2）
60328-98B
9
  • 管塞
45893-99
