Kit de garniture de radio

J057982014-02-17

GÉNÉRALITÉS

Numéro de kit

61400201

Modèles

Pour des informations sur la configuration des modèles, voir le catalogue P&A de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com (en anglais seulement).

Contenu du kit

Ce kit comporte un nouvel élément de garniture de radio et ces instructions. Aucune pièce détachée n’est disponible pour ce kit.

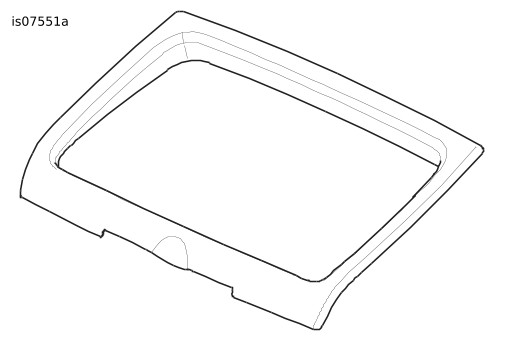

Figure 1. Garniture de radio

PRÉPARATION

AVERTISSEMENT

Pour éviter tout démarrage accidentel de la moto, risquant d'entraîner la mort ou des blessures graves, déposer le fusible principal avant de poursuivre. (00251b)

REMARQUE

Pour les véhicules équipés d’une sirène de sécurité : En présence du porte-clés de sécurité, mettre l’interrupteur d’allumage en position MARCHE. Après la désactivation du système, arrêter l’interrupteur d’allumage. Retirer IMMÉDIATEMENT le fusible principal selon le manuel d’entretien.
Pour les véhicules SANS sirène de sécurité : Consulter le manuel du propriétaire pour déposer le fusible principal.

INSTALLATION

REMARQUE

S’assurer que la température ambiante est comprise entre 21 °C (70 °F) et 38 °C (100 °F) pour une bonne adhérence. Ne pas installer si la température est inférieure à 10 °C (50 °F).
Attendre AU MOINS 24 heures après l’application avant d’exposer la surface à un lavage vigoureux, à un fort jet d’eau ou aux intempéries.
La jonction adhésive atteint sa résistance maximale après 72 heures environ à température ambiante.

1.	Voir Figure 1. Avec le ruban protecteur toujours en place sur le support adhésif, faire un test d’ajustement de la garniture de radio sur l’encadrement de la radio.
2.	Si la garniture glisse facilement derrière le bouton de l’interrupteur d’allumage, passer à l’étape 4. REMARQUE Si les procédures de dépose et d’installation ne sont pas suivies, ceci peut conduire à un défaut d’alignement nécessitant une intervention du concessionnaire.

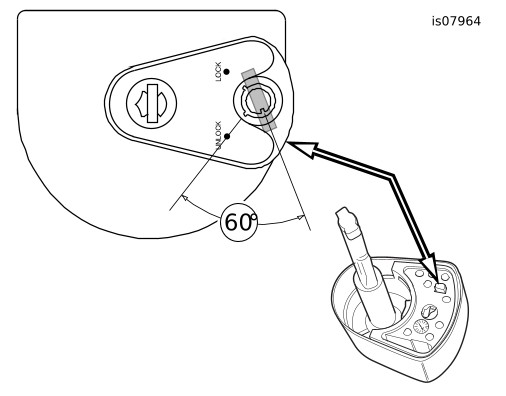

3.	Si la garniture ne glisse PAS facilement derrière le bouton de l’interrupteur d’allumage, retirer le bouton de l’interrupteur d’allumage avant d’installer la garniture de la radio. Pour déposer le bouton de l’interrupteur d’allumage : a. Insérer la clé de contact et tourner en position déverrouillée (UNLOCK). Laisser la clé en place. b. Voir Figure 2. Tourner le bouton à la position de fourche verrouillée (FORK LOCK). c. Maintenir enfoncé le bouton de dégagement en bas, côté gauche, du bouton. Tourner la clé de 60 degrés dans le sens antihoraire. d. Soulever le bouton pour le retirer. Un ressort sort de l’alésage du dessous lors de la dépose. Le conserver pour le remontage. e. NE PAS tourner l’interrupteur vers d’autres positions si le bouton est retiré.	Figure 2. Bouton de dégagement du bouton de l’interrupteur d’allumage (vues d’en haut et d’en bas)
4.	Nettoyer la surface de montage de l’encadrement de la radio avec un mélange de 50 % d’alcool isopropylique et de 50 % d’eau distillée. Laisser sécher complètement.
5.	Retirer le ruban protecteur. Installer la garniture sur l’encadrement de la radio.
6.	Appuyer fermement et exercer une pression en glissant pour s’assurer d’une bonne adhérence.
7.	Si le bouton de l’interrupteur d’allumage a été retiré : Installer le bouton de l’interrupteur d’allumage. a. Placer le ressort (conservé précédemment) dans l’alésage au-dessous du bouton. b. Voir Figure 2. Vérifier que le bouton de relâche en bas du bouton de l’interrupteur d’allumage est enfoncé et que la clé est tournée de 60 degrés dans le sens antihoraire à partir de la position déverrouillée (UNLOCK). c. Avec le bouton orienté vers la position fourche verrouillée (FORK LOCK), introduire l’arbre dans l’interrupteur d’allumage. d. Maintenir le bouton enfoncé. Tourner la clé dans le sens horaire en position de déverrouillé (UNLOCK). Un déclic est audible lorsque le bouton et l’interrupteur sont engagés correctement. e. Relâcher le bouton. Tourner le bouton aux quatre positions d’interrupteur pour vérifier le bon fonctionnement. Si le bouton ne s’installe pas correctement, contacter un concessionnaire Harley-Davidson.
