ACHTERREMKLAUWAFDICHTING- EN -ZUIGERSET

J057992013-03-06

ALGEMEEN

Setnummer

44020-86A en 44045-87A

Modellen

Raadpleeg een Harley-Davidson-dealer of de onderdelencatalogus voor de juiste remklauwreparatieonderdelen voor een specifiek jaar/model motorfiets.

Montage vereisten

Als de remleiding wordt losgekoppeld, moeten nieuwe afdichtringen en ontluchtingsbanjobouten voor de remleiding apart worden aangeschaft. Raadpleeg een Harley-Davidson-dealer of de onderdelencatalogus voor de juiste onderdelen van dit jaar/model motorfiets.

Verse, niet-vervuilde hydraulische remvloeistof is tevens nodig. Raadpleeg uw gebruikershandleiding voor het juiste type remvloeistof voor dit jaar/model motorfiets.

Voer de remontluchtingsprocedure uit met behulp van een tweede persoon.

WAARSCHUWING

De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)

OPMERKING

Dit instructieblad verwijst naar informatie in de servicehandleiding. Voor bevestiging is een servicehandleiding voor dit modeljaar/model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.

Setinhoud

Zie Afbeelding 1 en Tabel 1.

VOORBEREIDING

OPMERKING

Voor motorfietsen met sirene: schakel de sirene uit met de afstandsbediening.

1.	Zet de contactsleutel op OFF (uit) als dat nog niet gedaan is.
	WAARSCHUWING Om te voorkomen dat de motor per ongeluk start, met mogelijk ernstig of dodelijk letsel tot gevolg, moet eerst de minkabel (-) van de accu worden losgekoppeld. (00048a)
2.	Raadpleeg de servicehandleiding en volg de instructies om het zadel te verwijderen en de minkabel (zwart) van de minpool van de accu los te koppelen. Bewaar alle bevestigingsmaterialen van het zadel.

VERWIJDEREN

MEDEDELING

Verwijder voorzichtig de componenten van de remleiding. Beschadiging van het zittingoppervlak kan lekkage veroorzaken. (00320a)

Indien nodig:
1. Verwijder de ontluchtingsbanjobout en de afdichtringen.
2. Maak de remleiding los van de remklauw.
3. Gooi de afdichtringen en de ontluchtingsbanjobout weg.
Verwijder de remklauwmontagebouten (A).
Druk de remklauwbehuizing (B) naar de remschijf. Duw de zuiger (2) minimaal 3,2 mm (⅛ in) terug in de boring zodat de zuiger vrij is van de kop van de remblokisolatieklem (C).

OPMERKING

Duw de zuiger verder in de boring als de remklauw tegen de klem vastzit, waardoor u deze niet kunt verwijderen

Til de remklauw van de remschijf af.

INSTALLEREN

OPMERKING

Na de demontage van de remklauw moet u alle onderdelen op slijtage of beschadiging controleren. Vervang of repareer onderdelen, indien nodig.

Reinig alle onderdelen BEHALVE DE REMBLOKKEN met gedenatureerd alcohol.

Meng het niet met minerale olie of andere oplosmiddelen.
Droog de onderdelen met een schone, pluisvrije doek.
Blaas de geboorde openingen en het zuigergat door met schone perslucht. Gebruik GEEN draad of soortgelijk gereedschap om de geboorde openingen te reinigen.

OPMERKING

Breng bij de montage geen DOT 5 remvloeistof aan op de onderdelen.

3.	Steek de nieuwe afdichting (4) in de remklauwbehuizing (B). OPMERKING Gebruik niet te veel vet.
4.	Haal de tube vet (7) genaamd 'PISTON LUBE' (zuigervet) uit de set. Breng een dunne laag vet aan op de buitenkant en onderste radius van de nieuwe zuiger (2). Breng een dunne laag vet aan in de remklauwboring en binnenkant van de afdichting.
5.	Duw de zuiger en stofkap (5) in de remklauwboring.
6.	Plaats het gat van de nieuwe sluitring (6) bovenop de remklauw. Druk de ring samen en dan in de zuigerboring en duw deze dan stevig tegen de zuigerkap.
7.	Plaats beide anti-ratelveren (D) op de montagesteun van de remklauw (E). De kleine lipjes moeten zich in de gaten bevinden.
8.	Schuif de remblokken (F) over de anti-ratelveren.
9.	Steek de uiteinden van de klem (C) in de twee grotere gaten in de montagesteun van de remklauw. Trek de klem over de remblokken heen en klik deze vast. OPMERKING Spuit of breng op een andere manier een mengsel van 50% isopropylalcohol en 50% gedestilleerd water aan op de rubberen montagebussen (G). Klap de bussen in om ze door de gaten te steken, en gebruik dan een stomp gereedschap om de bussen door de steun te duwen.
10.	Steek beide rubberen montagebussen rubber (G) in de remklauwmontagegaten (H) in de steun.
11.	Haal de tube vet (8) genaamd 'PIN LUBE' (penvet) uit de set. Breng een laag vet aan op de binnenkant van de rubberen bussen (G) en de gladde schachten van de montagebouten (A).
12.	Plaats de in elkaar gezette remklauw over de remblokken en op de steun.
13.	Steek de montagebouten in de gaten in de remklauw.
14.	Duw de montagebouten door de remklauw en in de steun. Haal de montagebouten aan tot 20,3–27,1 N·m (15–20 ft-lbs).
	WAARSCHUWING Vervang de remleidingpakkingen. Het opnieuw gebruiken van oorspronkelijke pakkingen kan ertoe leiden dat de remmen niet meer functioneren, waardoor u de controle over de motorfiets kunt verliezen met ernstig of dodelijk letsel tot gevolg. (00318a) MEDEDELING Voorkom lekkage. Zorg ervoor dat de pakkingen, banjobout(en) en remleiding schoon en onbeschadigd zijn voordat u deze monteert. (00323a)
15.	Pak een nieuwe ontluchtingsbanjobout en twee nieuwe afdichtringen (apart aangeschaft). Bevestig de remleiding aan de remklauw met de ontluchtingsbanjobout en afdichtringen. Haal de ontluchtingsbanjobout aan tot 40,7–47,5 N·m (30–35 ft-lbs).
16.	Ontlucht de achterrem volgens de instructies in de servicehandleiding. Haal de ontluchtingsbout aan tot 3,6–4,5 N·m (32–40 in-lbs).

VOLTOOIING

OPMERKING

Controleer of de contactsleutelschakelaar in de stand OFF (uit) staat voordat de minkabel van de accu wordt aangesloten.

1.	Raadpleeg de servicehandleiding en bevestig de minkabel van de accu. Breng een dunne laag Harley-Davidson smeermiddel voor elektrische contacten (onderdeelnr. 99861-02), vaseline of corrosiewerend middel aan op de accupool.
	WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b)
2.	Raadpleeg de servicehandleiding en bevestig het zadel.

De remmen testen

1.	Druk het achterrempedaal meerdere malen in, om de werking van het remlicht te controleren.
	WAARSCHUWING Na het verrichten van onderhoud aan de remmen en alvorens met de motorfiets te gaan rijden, dienen de remmen een paar keer 'gepompt' te worden om druk in het remsysteem op te bouwen. Onvoldoende remdruk kan de remwerking negatief beïnvloeden, met mogelijk ernstig of dodelijk letsel tot gevolg. (00279a) WAARSCHUWING Na het repareren van het remsysteem dient u de remmen met lage snelheid te testen. Als de remmen niet goed functioneren kan testen bij hoge snelheden er toe leiden dat u de controle over de motorfiets kunt verliezen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00289a)
2.	Maak een proefrit met de motorfiets. Herhaal de ontluchtingsprocedure als de remmen sponsachtig aanvoelen.

SERVICEONDERDELEN

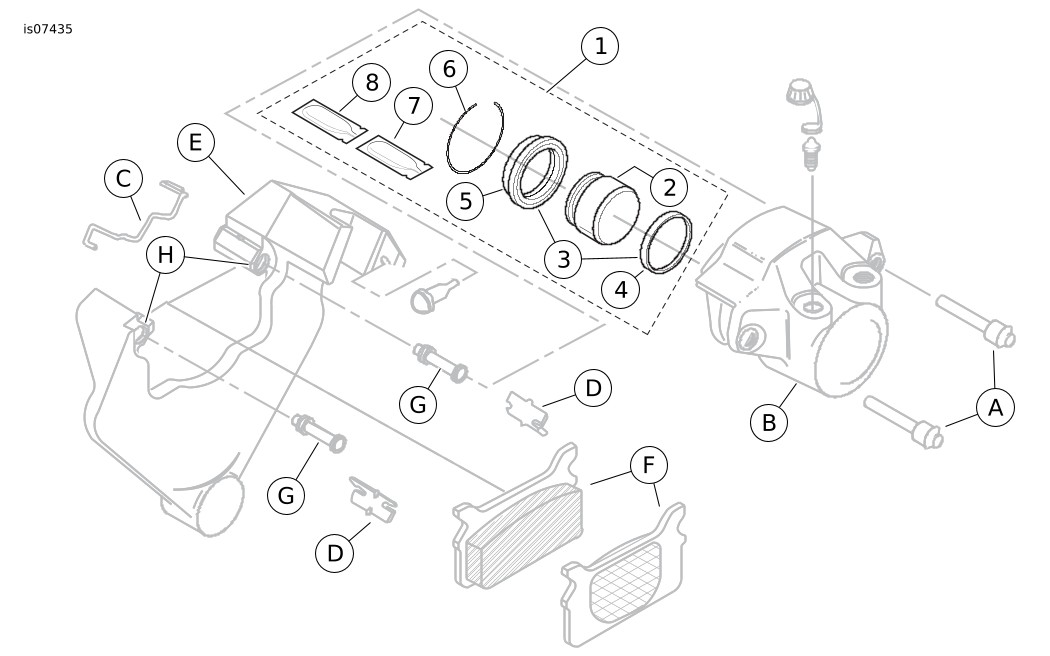

Afbeelding 1. Serviceonderdelen, achterremafdichtings- en -zuigerset

Tabel 1. Serviceonderdelen

Item	Beschrijving (aantal)	Onderdeelnummer
1	Achterremafdichtings- en -zuigerset (bevat items 2 t/m 8)	43946-86A
2	Zuiger	Niet afzonderlijk verkrijgbaar
3	Afdichting en stofkapset (bevat items 4 en 5)	44045-87A
4	... Zuigerafdichting	44152-77
5	... Kap	Niet afzonderlijk verkrijgbaar
6	Sluitring	Niet afzonderlijk verkrijgbaar
7	Zuigervet	Niet afzonderlijk verkrijgbaar
8	Penvet	Niet afzonderlijk verkrijgbaar
Items genoemd in de tekst, maar niet in de set inbegrepen:
A	Montagebout van de remklauw (2)
B	Remklauwbehuizing
C	Remblokisolatieklem
D	Anti-ratelveer (2)
E	Montagesteun van de remklauw
F	Remblok (2)
G	Rubberen bus (2)
H	Montagegat van de remklauw (2)
