VOORREMKLAUWAFDICHTING- EN -ZUIGERSET

J058002013-03-06

ALGEMEEN

Setnummer

44020-83A

Modellen

Raadpleeg een Harley-Davidson-dealer of de onderdelencatalogus voor de juiste remklauwreparatieonderdelen voor een specifiek jaar/model motorfiets.

Montage vereisten

OPMERKING

Deze set is bestemd voor de reparatie van één remklauw. Bij voertuigen met dubbele voorremmen zijn twee sets nodig.

Als de remleiding wordt losgekoppeld, moeten nieuwe afdichtringen en ontluchtingsbanjobouten voor de remleiding apart worden aangeschaft. Raadpleeg een Harley-Davidson-dealer of de onderdelencatalogus voor de juiste onderdelen van dit jaar/model motorfiets.

Verse, niet-vervuilde hydraulische remvloeistof is tevens nodig. Raadpleeg uw gebruikershandleiding voor het juiste type remvloeistof voor dit jaar/model motorfiets.

Voer de remontluchtingsprocedure uit met behulp van een tweede persoon.

WAARSCHUWING

De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)

OPMERKING

Dit instructieblad verwijst naar informatie in de servicehandleiding. Voor bevestiging is een servicehandleiding voor dit modeljaar/model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.

Setinhoud

Zie Afbeelding 1 en Tabel 1.

VOORBEREIDING

OPMERKING

Voor motorfietsen met sirene: schakel de sirene uit met de afstandsbediening.

1.	Zet de contactsleutel op OFF (uit) als dat nog niet gedaan is.
	WAARSCHUWING Om te voorkomen dat de motor per ongeluk start, met mogelijk ernstig of dodelijk letsel tot gevolg, moet eerst de minkabel (-) van de accu worden losgekoppeld. (00048a)
2.	Raadpleeg de servicehandleiding en volg de instructies om het zadel te verwijderen en de minkabel (zwart) van de minpool van de accu los te koppelen. Bewaar alle bevestigingsmaterialen van het zadel.

VERWIJDEREN

MEDEDELING

Verwijder voorzichtig de componenten van de remleiding. Beschadiging van het zittingoppervlak kan lekkage veroorzaken. (00320a)

Indien nodig:
1. Verwijder de ontluchtingsbanjobout en de afdichtringen.
2. Maak de remleiding los van de remklauw.
3. Gooi de afdichtringen en de ontluchtingsbanjobout weg.
Zie Afbeelding 1. Verwijder de bovenste remklauwmontagebout (A) en onderste montagepen (B).
Beweeg de remklauwbehuizing (C) voorzichtig heen en weer om de zuiger (2) terug in de boring te drukken, waardoor de remklauw gemakkelijker kan worden verwijderd.
Til de remklauw van de remschijf af.

OPMERKING

Na de demontage moet u alle onderdelen op slijtage of beschadiging controleren. Vervang of repareer onderdelen, indien nodig.

Raadpleeg de instructies in de servicehandleiding om:
1. Verwijder de schroef (E), het remblokborgplaatje (D) en het binnenste remblok (F).
2. Verwijder het buitenste remblok (G), de bevestigingsplaat (H) en borgveer (I) als een geheel.
3. Verwijder de sluitring (5), kap (4) en zuiger (2) uit de remklauwboring.
4. Trek de schroefdraadbus (bovenste montagepen, K) uit de remklauw. Verwijder de penkap (L) uit de remklauwgroef.
5. Wrik de afdichting (3) en de drie O-ringen (J) uit de groeven.

INSTALLEREN

Reinig alle onderdelen BEHALVE DE REMBLOKKEN met gedenatureerd alcohol.

Meng het niet met minerale olie of andere oplosmiddelen.
Droog de onderdelen met een schone, pluisvrije doek.
Blaas de geboorde openingen en het zuigergat door met schone perslucht. Gebruik GEEN draad of soortgelijk gereedschap om de geboorde openingen te reinigen.

OPMERKING

Breng bij de montage geen DOT 5 remvloeistof aan op de onderdelen.

3.	Zie Afbeelding 1. Steek de nieuwe afdichting (3) uit de set in de boring van de remklauwbehuizing (C).
4.	Duw de zuigerkap (4), met de open kant eerst, over het aflopende uiteinde van de nieuwe zuiger (2). Plaats het binnenste lipje van de kap in de groef van de zuiger.
5.	Haal de tube vet (6) genaamd 'PISTON LUBE' (zuigervet) uit de set. OPMERKING Gebruik niet te veel vet.
6.	Breng een dunne laag vet aan op de buitenkant en voorste schuine kant van de zuiger. Breng een dunne laag vet aan op de binnenkant van de zuigerafdichting.
7.	Duw de zuiger en stofkap in de remklauwboring.
8.	Plaats het gat van de nieuwe sluitring (5) bovenop de remklauw. Druk de ring samen en dan in de zuigerboring en duw deze dan stevig tegen de zuigerkap.
9.	Haal de tube vet (7) genaamd 'PIN LUBE' (penvet) uit de set. Breng een laag vet aan op de binnenkant van de O-ring (J) en penkap (L), en op de gladde schachten van de montagepennen (B en K). Steek de montagepennen in de gaten in de remklauw.
10.	Voltooi de installatie van de remklauwconstructie en remblokken volgens de instructies in de servicehandleiding.
11.	Installeer het remblokborgplaatje (D) en draai deze met de borgschroef (E) vast. Haal de bout aan tot 4,5–5,6 N·m (40–50 in-lbs).
	WAARSCHUWING Vervang de remleidingpakkingen. Het opnieuw gebruiken van oorspronkelijke pakkingen kan ertoe leiden dat de remmen niet meer functioneren, waardoor u de controle over de motorfiets kunt verliezen met ernstig of dodelijk letsel tot gevolg. (00318a) MEDEDELING Voorkom lekkage. Zorg ervoor dat de pakkingen, banjobout(en) en remleiding schoon en onbeschadigd zijn voordat u deze monteert. (00323a)
12.	Pak een nieuwe ontluchtingsbanjobout en twee nieuwe afdichtringen (apart aangeschaft). Bevestig de remleiding aan de remklauw met de ontluchtingsbanjobout en afdichtringen. Haal de ontluchtingsbanjobout aan tot 40,7–47,5 N·m (30–35 ft-lbs).
13.	Ontlucht de voorrem volgens de instructies in de servicehandleiding. Haal de ontluchtingsbout aan tot 3,6–4,5 N·m (32–40 in-lbs).

VOLTOOIING

OPMERKING

Controleer of de contactsleutelschakelaar in de stand OFF (uit) staat voordat de minkabel van de accu wordt aangesloten.

1.	Raadpleeg de servicehandleiding en bevestig de minkabel van de accu. Breng een dunne laag Harley-Davidson smeermiddel voor elektrische contacten (onderdeelnr. 99861-02), vaseline of corrosiewerend middel aan op de accupool.
	WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b)
2.	Raadpleeg de servicehandleiding en bevestig het zadel.

De remmen testen

1.	Knijp de voorremhendel meerdere malen in om de werking van het remlicht te controleren.
	WAARSCHUWING Na het verrichten van onderhoud aan de remmen en alvorens met de motorfiets te gaan rijden, dienen de remmen een paar keer 'gepompt' te worden om druk in het remsysteem op te bouwen. Onvoldoende remdruk kan de remwerking negatief beïnvloeden, met mogelijk ernstig of dodelijk letsel tot gevolg. (00279a) WAARSCHUWING Na het repareren van het remsysteem dient u de remmen met lage snelheid te testen. Als de remmen niet goed functioneren kan testen bij hoge snelheden er toe leiden dat u de controle over de motorfiets kunt verliezen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00289a)
2.	Maak een proefrit met de motorfiets. Herhaal de ontluchtingsprocedure als de remmen sponsachtig aanvoelen.

SERVICEONDERDELEN

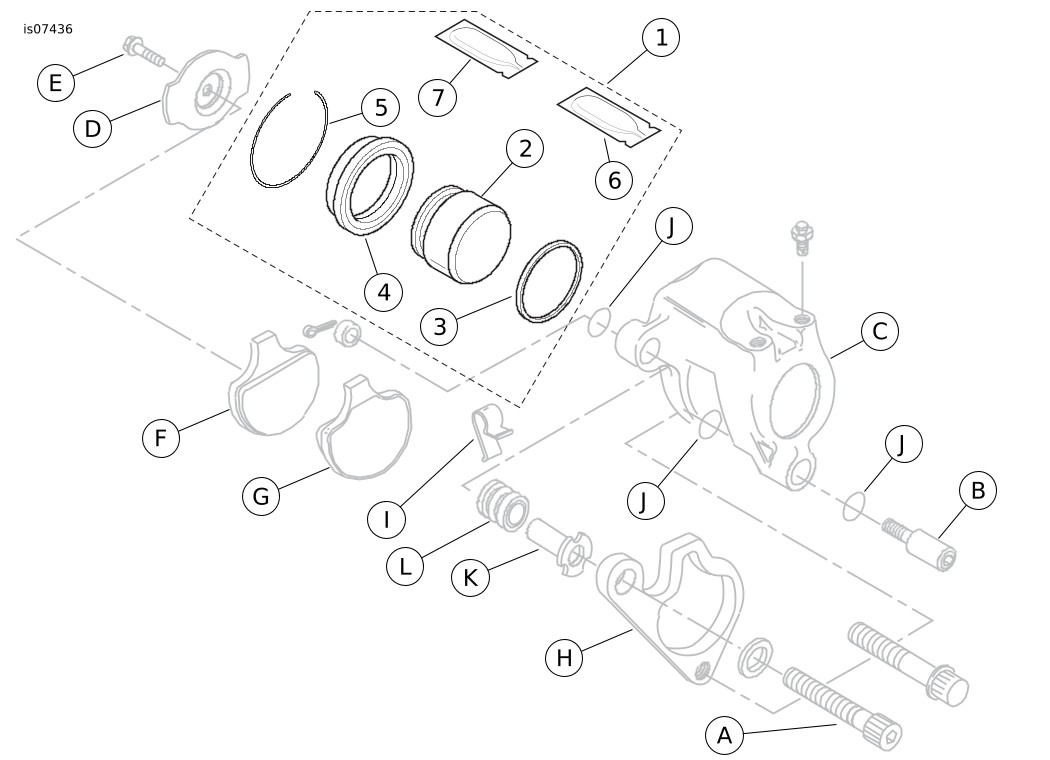

Afbeelding 1. Serviceonderdelen, voorremafdichtings- en -zuigerset

Tabel 1. Serviceonderdelen

Item	Beschrijving (aantal)	Onderdeelnummer
1	Voorremafdichtings- en -zuigerset (bevat items 2 t/m 7)	44020-83A
2	Zuiger	Niet afzonderlijk verkrijgbaar
3	Zuigerafdichting	44047-83
4	Kap	Niet afzonderlijk verkrijgbaar
5	Sluitring	Niet afzonderlijk verkrijgbaar
6	Zuigervet	Niet afzonderlijk verkrijgbaar
7	Penvet	Niet afzonderlijk verkrijgbaar
Items genoemd in de tekst, maar niet in de set inbegrepen:
A	Bovenste montagebout van de remklauw
B	Onderste remklauwmontagepen
C	Remklauwbehuizing
D	Remblokborgplaatje
E	Borgschroef
F	Binnenste remblok
G	Buitenste remblok
H	Bevestigingsplaat
I	Borgveer
J	O-ring (3)
K	Bovenste montagepen
L	Penkap
