KITS D’ANNEAU DE GARNITURE ELECTRA GLO™ POUR PHARE DE 17,8 CM (7 PO)
J056472014-02-14
GÉNÉRALITÉS
Numéros de kit
61400152A, 61400153A
Modèles
Pour des informations sur la configuration des modèles, voir le catalogue P&A de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com (en anglais seulement).
Exigences pour l’installation
Les modèles FLHR (Road King) de 2014 et plus récents nécessitent l’achat séparé d’un faisceau de connexion volante (no de pièce 69200850).
Les modèles Softail avec nacelle de phare de train de marchandises installée nécessitent l’achat séparé d’un faisceau de connexion volante (no de pièce 69200602).
Le lubrifiant de contacts électriques (no de pièce 99861-02) ou équivalent est nécessaire pour toutes les bornes électriques non protégées et après la déconnexion des câbles de la batterie. Cet élément est disponible auprès d’un concessionnaire Harley-Davidson.
Utiliser un assistant pour aider à effectuer la procédure de test.
AVERTISSEMENT
La sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d’instructions renvoie aux informations du manuel d’entretien. Il est nécessaire d’utiliser un manuel d’entretien correspondant au modèle et à l’année de la moto pour cette installation. Il est disponible auprès d’un concessionnaire Harley-Davidson.
SURCHARGE ÉLECTRIQUE
AVIS
Il est possible de surcharger le système de charge du véhicule en ajoutant trop d’accessoires électriques. Si l’ensemble des accessoires électriques en marche à un moment quelconque consomme plus de courant électrique que celui produit par le circuit de charge de la moto, cette consommation électrique peut entraîner la décharge de la batterie et la détérioration du circuit électrique du véhicule. (00211d)
AVERTISSEMENT
Pour installer tout accessoire électrique, s’assurer de ne pas dépasser l’intensité maximale du fusible ou du disjoncteur qui protège le circuit modifié. Si l’intensité maximum est dépassée, cela peut conduire à des défaillances électriques qui pourraient causer la mort ou des blessures graves. (00310a)
Ce kit nécessite jusqu’à 180 mA de courant supplémentaire du système électrique.
Contenu du kit
PRÉPARATION
Pour les véhicules avec fusible principal :
AVERTISSEMENT
Pour éviter tout démarrage accidentel de la moto, risquant d'entraîner la mort ou des blessures graves, déposer le fusible principal avant de poursuivre. (00251b)
REMARQUE
  • Pour les véhicules de 2007 et plus récents équipés d’une sirène de sécurité : En présence du porte-clés de sécurité, mettre l’interrupteur d’allumage en position MARCHE. Après la désactivation du système, arrêter l’interrupteur d’allumage. Retirer IMMÉDIATEMENT le fusible principal selon le manuel d’entretien.
  • Pour les véhicules de 2006 et plus anciens équipés d’une sirène de sécurité : Désactiver la sirène à l’aide du porte-clés à télécommande ou du code de sécurité. Voir le manuel d’entretien pour déposer le fusible principal.
  • Pour les véhicules SANS sirène de sécurité : Voir le manuel d’entretien pour déposer le fusible principal.
  1. Tous les modèles : Retirer le siège. Conserver la selle et toute la visserie de montage.
Pour les véhicules avec un disjoncteur principal :
AVERTISSEMENT
Pour éviter tout démarrage accidentel du véhicule, qui risque de causer la mort ou des blessures graves, déconnecter les câbles de batterie (en commençant par le câble négatif (-)) avant de continuer. (00307a)
AVERTISSEMENT
Commencer par débrancher le câble négatif (-) de la batterie. Si le câble positif (+) touche la masse alors que le câble négatif (-) est branché, des étincelles risquent de provoquer une explosion de la batterie pouvant entraîner la mort ou des blessures graves. (00049a)
  1. Pour les véhicules équipés d’une sirène de sécurité : Désactiver la sirène à l’aide du porte-clés à télécommande ou du code de sécurité. Tous les modèles : Voir le manuel d’entretien pour retirer la selle. Conserver toute la visserie de montage de la selle. Débrancher le câble négatif de la batterie. Débrancher le câble positif de la batterie. Conserver toute la visserie de montage de la selle.
  2. Mettre l’interrupteur d’allumage en position arrêt (OFF) sauf si c’est déjà fait. Passer à INSTALLATION pour le modèle spécifique.
INSTALLATION
Modèles Electra Glide, Street Glide, modèles Trike de 2013 et plus anciens
  1. Retirer le carénage extérieur selon le manuel d’entretien.
  2. Débrancher le connecteur de phare [38B].
  3. Voir Figure 1. Retirer l’anneau de garniture de phare (1) installé actuellement. Conserver la vis de montage (3).
  4. Retirer le ressort en fil métallique (2) de l’anneau de garniture.
  5. Voir Figure 3. Installer le ressort en fil métallique (B) dans l’anneau de garniture Electra Glo. Les pieds du ressort doivent s’engager dans les fentes de l’ensemble de DÉL Electro Glo.
  6. Modèles SANS phare à DÉL : Acheminer le câblage d’anneau de garniture Electra Glo par l’ouverture entre le cuvelage de phare et l’anneau de montage de phare. Modèles AVEC phare à DÉL : Acheminer le câblage d’anneau de garniture Electra Glo par la fente dans l’ensemble d’anneau de montage de phare.
  7. Monter l’ensemble d’anneau de garniture Electra Glo sur le cuvelage/anneau de montage de phare en utilisant la vis d’origine. S’assurer que la languette du ressort s’engage dans la fente de la monture de phare.
  8. Voir Figure 2. Introduire les bornes femelles de fil d’anneau de garniture (5) dans le connecteur du kit selon la section du manuel d’entretien concernant le connecteur Tyco/AMP :
  • Fil orange/blanc dans la cavité 1.
  • Fil noir dans la cavité 2.
REMARQUE
Si un kit d’anneau de garniture Electra Glo pour feux auxiliaires de 11,4 cm (4,5 po) doit aussi être installé, installer ce kit maintenant.
  1. Amener le carénage extérieur sur le véhicule.
  2. Le brancher sur le connecteur de phare.
  3. Brancher le câblage d’anneau de garniture Electra Glo à terminaison sur le faisceau de connexion volante du kit.
  4. Brancher la borne embrochable à fil noir du faisceau de connexion volante sur la borne de feu de position HDI noire. Brancher la borne embrochable à fil orange/blanc du faisceau de connexion volante sur la borne de feu de position HDI orange/blanc.
  5. Utiliser les serre-câbles (4) et les attaches à support adhésif (5) du kit pour attacher le câblage. S’assurer que les fils ne sont pas tendus lorsque le guidon est tourné complètement sur les butées de gauche ou de droite de la fourche.
  6. Installer le carénage extérieur selon le manuel d’entretien. Passer à ACHÈVEMENT.
Modèles Electra Glide, Street Glide, modèles Trike de 2014 et plus récents
  1. Retirer le carénage extérieur selon le manuel d’entretien.
  2. Débrancher le connecteur de phare [38B].
  3. Retirer l’anneau de garniture de phare installé actuellement : Conserver la vis de montage.
    1. Retirer la vis.
    2. Tourner l’anneau dans le sens antihoraire.
  4. Retirer le ressort en fil métallique (2) de l’anneau de garniture.
  5. Voir Figure 3. Installer le ressort en fil métallique (B) dans l’anneau de garniture Electra Glo. Les pieds du ressort doivent s’engager dans les fentes de l’ensemble de DÉL Electro Glo.
  6. Prendre les (2) coussinets en néoprène (6) du kit.
    1. Voir Figure 4. Placer l’anneau de garniture Electra Glo, face en haut, sur le gabarit fourni dans ces instructions.
    2. Aligner le diamètre extérieur de l’anneau de garniture avec l’arc du gabarit.
    3. Tourner l’anneau de garniture sur le gabarit jusqu’à ce que la fente de la vis soit alignée avec le repère d’alignement noir sur le gabarit.
    4. Nettoyer l’intérieur de l’anneau de garniture à côté des emplacements de coussinet indiqués sur le gabarit avec un mélange 50/50 d’alcool isopropylique et d’eau distillée. Laisser sécher complètement.
    5. Détacher le support adhésif des coussinets. Installer les coussinets à l’intérieur de l’anneau de garniture à l’endroit indiqué sur le gabarit. Aligner les coussinets pour qu’ils affleurent au bord noir de l’anneau de garniture.
    6. Acheminer le câblage d’anneau de garniture Electra Glo par la fente dans l’ensemble d’anneau de montage de phare.
  7. Placer l’ensemble d’anneau de garniture Electra Glo sur l’anneau de montage de phare avec le trou de vis à la position de cinq heures. Tourner l’ensemble d’anneau de garniture dans le sens horaire pour aligner les trous de vis de montage inférieurs. Engager la languette de ressort dans la fente de la monture de phare. Attacher l’anneau avec la vis d’origine.
  8. Voir Figure 2. Introduire les bornes femelles de fil d’anneau de garniture dans le connecteur du kit selon la section du manuel d’entretien concernant le connecteur Tyco/AMP :
  • Fil orange/blanc dans la cavité 1.
  • Fil noir dans la cavité 2.
REMARQUE
Si un kit d’anneau de garniture Electra Glo pour feux auxiliaires de 11,4 cm (4,5 po) doit aussi être installé, installer ce kit maintenant.
  1. Amener le carénage extérieur sur le véhicule.
  2. Le brancher sur le connecteur de phare.
  3. Retirer le capuchon à poussière et brancher le câblage d’anneau de garniture Electra Glo à terminaison sur le connecteur ouvert du véhicule [C299A].
  4. Utiliser les serre-câbles (4) et les attaches à support adhésif (5) du kit pour attacher le câblage. S’assurer que les fils ne sont pas tendus lorsque le guidon est tourné complètement sur les butées de gauche ou de droite de la fourche.
  5. Installer le carénage extérieur selon le manuel d’entretien. Passer à ACHÈVEMENT.
Modèles Road King de 2013 et plus anciens
  1. Voir Figure 1. Retirer l’anneau de garniture de phare (1) installé actuellement. Conserver la vis de montage (3).
  2. Retirer le ressort en fil métallique (2) de l’anneau de garniture.
  3. Voir Figure 3. Installer le ressort en fil métallique (B) dans l’anneau de garniture Electra Glo. Les pieds du ressort doivent s’engager dans les fentes de l’ensemble de DÉL Electro Glo.
  4. Retirer l’anneau de retenue de phare et retirer le phare.
  5. Rapprocher l’anneau de garniture Electra Glo du véhicule.
  6. Modèles SANS phare à DÉL : Acheminer le câblage d’anneau de garniture Electra Glo par l’ouverture entre le cuvelage de phare et l’anneau de montage de phare. Modèles AVEC phare à DÉL : Acheminer le câblage d’anneau de garniture Electra Glo par la fente dans l’ensemble d’anneau de montage de phare.
  7. Soutenir l’anneau de garniture. Voir Figure 2. Introduire les bornes femelles de fil d’anneau de garniture dans le connecteur du kit selon la section du manuel d’entretien concernant le connecteur Tyco/AMP :
  • Fil orange/blanc dans la cavité 1.
  • Fil noir dans la cavité 2.
REMARQUE
Si un kit d’anneau de garniture Electra Glo pour feux auxiliaires de 11,4 cm (4,5 po) doit aussi être installé, installer ce kit maintenant.
  1. Brancher le câblage d’anneau de garniture Electra Glo à terminaison sur le faisceau de connexion volante du kit.
  2. Brancher la borne embrochable noire du faisceau de connexion volante sur la borne de feu de position HDI noire. Brancher la borne embrochable orange/blanche du faisceau de connexion volante sur la borne de feu de position HDI orange/blanche.
  3. Utiliser les serre-câbles (4) et les attaches à support adhésif (5) du kit pour attacher le câblage. S’assurer que les fils ne sont pas tendus lorsque le guidon est tourné complètement sur les butées de gauche ou de droite de la fourche.
  4. Installer le phare et l’anneau de retenue de phare à l’aide de la visserie d’origine.
  5. Monter l’ensemble d’anneau de garniture Electra Glo sur le cuvelage/anneau de montage de phare en utilisant la vis d’origine. S’assurer que la languette du ressort s’engage dans la fente de la monture de phare. Passer à ACHÈVEMENT.
Modèles Road King 2014 et plus récents
  1. Retirer l’anneau de garniture de phare installé actuellement : Conserver la vis de montage.
    1. Retirer la vis.
    2. Tourner l’anneau dans le sens antihoraire.
  2. Retirer le ressort en fil métallique (2) de l’anneau de garniture.
  3. Voir Figure 3. Installer le ressort en fil métallique (B) dans l’anneau de garniture Electra Glo. Les pieds du ressort doivent s’engager dans les fentes de l’ensemble de DÉL Electro Glo.
  4. Retirer l’anneau de retenue de phare et retirer le phare.
  5. Débrancher le faisceau principal du connecteur de commutateur à bascule d’alimentation d’accessoire (côté droit) [C67A].
  6. Prendre le faisceau de connexion volante (no de pièce 69200850, acheté séparément). Brancher le faisceau de connexion volante sur les connecteurs ouverts.
  7. Attacher le fil de masse du faisceau de connexion volante à la vis de masse sur le support de fourche.
  8. Attacher le faisceau de connexion volante au câblage existant à l’aide des serre-câbles (4) du kit.
  9. Prendre les deux coussinets en néoprène (6) du kit.
    1. Voir Figure 4. Placer l’anneau de garniture Electra Glo, face en haut, sur le gabarit fourni dans ces instructions.
    2. Aligner le diamètre extérieur de l’anneau de garniture avec l’arc du gabarit.
    3. Tourner l’anneau de garniture sur le gabarit jusqu’à ce que la fente de la vis soit alignée avec le repère d’alignement noir sur le gabarit.
    4. Détacher le support adhésif des coussinets. Installer les coussinets à l’intérieur de l’anneau de garniture à l’endroit indiqué sur le gabarit. Aligner les coussinets pour qu’ils affleurent au bord noir de l’anneau de garniture.
    5. Rapprocher l’anneau de garniture Electra Glo du véhicule.
    6. Acheminer le câblage d’anneau de garniture Electra Glo par la fente dans l’ensemble d’anneau de montage de phare.
  10. Soutenir l’anneau de garniture. Voir Figure 2. Introduire les bornes femelles de fil d’anneau de garniture dans le connecteur du kit selon la section du manuel d’entretien concernant le connecteur Tyco/AMP :
  • Fil orange/blanc dans la cavité 1.
  • Fil noir dans la cavité 2.
REMARQUE
Si un kit d’anneau de garniture Electra Glo pour feux auxiliaires de 11,4 cm (4,5 po) doit aussi être installé, installer ce kit maintenant.
  1. Brancher les fils d’anneau de retenue Electra Glo à terminaison sur le connecteur ouvert du faisceau de connexion volante.
  2. Utiliser les serre-câbles (4) et les attaches à support adhésif (5) du kit pour attacher le câblage. S’assurer que les fils ne sont pas tendus lorsque le guidon est tourné complètement sur les butées de gauche ou de droite de la fourche.
  3. Installer le phare et l’anneau de retenue de phare à l’aide de la visserie d’origine.
  4. Placer l’ensemble d’anneau de garniture Electra Glo sur l’anneau de montage de phare avec le trou de vis à la position de cinq heures. Tourner l’ensemble d’anneau de garniture dans le sens horaire pour aligner les trous de vis de montage inférieurs. Engager la languette de ressort dans la fente de la monture de phare. Attacher l’anneau avec la vis d’origine. Passer à ACHÈVEMENT.
Modèles Dyna FLD
  1. Voir Figure 1. Retirer l’anneau de garniture de phare (1) installé actuellement. Conserver la vis de montage (3).
  2. Retirer le ressort en fil métallique (2) de l’anneau de garniture.
  3. Voir Figure 3. Installer le ressort en fil métallique (B) dans l’anneau de garniture Electra Glo. Les pieds du ressort doivent s’engager dans les fentes de l’ensemble de DÉL Electro Glo.
  4. Retirer l’anneau de retenue de phare et retirer le phare.
  5. Rapprocher l’anneau de garniture Electra Glo du véhicule.
  6. Modèles SANS phare à DÉL : Acheminer le câblage d’anneau de garniture Electra Glo par l’ouverture entre le cuvelage de phare et l’anneau de montage de phare. Modèles AVEC phare à DÉL : Acheminer le câblage d’anneau de garniture Electra Glo par la fente dans l’ensemble d’anneau de montage de phare.
  7. Soutenir l’anneau de garniture. Voir Figure 2. Introduire les bornes femelles de fil d’anneau de garniture dans le connecteur du kit selon la section du manuel d’entretien concernant le connecteur Tyco/AMP :
  • Fil orange/blanc dans la cavité 1.
  • Fil noir dans la cavité 2.
REMARQUE
Si un kit d’anneau de garniture Electra Glo pour feux auxiliaires de 11,4 cm (4,5 po) doit aussi être installé, installer ce kit maintenant.
  1. Brancher la borne embrochable noire du faisceau de connexion volante sur la borne de feu de position HDI noire. Brancher la borne embrochable orange/blanche du faisceau de connexion volante sur la borne de feu de position HDI bleue/noire.
  2. Utiliser les serre-câbles (4) et les attaches à support adhésif (5) du kit pour attacher le câblage. S’assurer que les fils ne sont pas tendus lorsque le guidon est tourné complètement sur les butées de gauche ou de droite de la fourche.
  3. Installer le phare et l’anneau de retenue de phare à l’aide de la visserie d’origine.
  4. Monter l’ensemble d’anneau de garniture Electra Glo sur le cuvelage/anneau de montage de phare en utilisant la vis d’origine. S’assurer que la languette du ressort s’engage dans la fente de la monture de phare. Passer à ACHÈVEMENT.
Modèles Softail avec nacelle de phare de train de marchandises
  1. Voir Figure 1. Retirer l’anneau de garniture de phare (1) installé actuellement. Conserver la vis de montage (3).
  2. Retirer le ressort en fil métallique (2) de l’anneau de garniture.
  3. Voir Figure 3. Installer le ressort en fil métallique (B) dans l’anneau de garniture Electra Glo. Les pieds du ressort doivent s’engager dans les fentes de l’ensemble de DÉL Electro Glo.
  4. Retirer l’anneau de retenue de phare et retirer le phare.
  5. Rapprocher l’anneau de garniture Electra Glo du véhicule.
  6. Modèles SANS phare à DÉL : Acheminer le câblage d’anneau de garniture Electra Glo par l’ouverture entre le cuvelage de phare et l’anneau de montage de phare. Modèles AVEC phare à DÉL : Acheminer le câblage d’anneau de garniture Electra Glo par la fente dans l’ensemble d’anneau de montage de phare.
  7. Soutenir l’anneau de garniture. Voir Figure 2. Introduire les bornes femelles de fil d’anneau de garniture dans le connecteur du kit selon la section du manuel d’entretien concernant le connecteur Tyco/AMP :
  • Fil orange/blanc dans la cavité 1.
  • Fil noir dans la cavité 2.
REMARQUE
Si un kit d’anneau de garniture Electra Glo pour feux auxiliaires de 11,4 cm (4,5 po) doit aussi être installé, installer ce kit maintenant.
  1. Brancher le câblage d’anneau de garniture Electra Glo à terminaison sur le faisceau de connexion volante 69200602 (acheté séparément). Modèles Softail SAUF FLSTC : Brancher le faisceau de connexion volante sur le connecteur ouvert du faisceau de phare situé sous le côté gauche du réservoir de carburant. Modèles FLSTC : Débrancher le feu de garde-boue du connecteur sur le faisceau de phare situé sous le côté gauche du réservoir de carburant. Brancher le faisceau de connexion volante sur le connecteur de faisceau de phare ouvert. Brancher le feu de garde-boue sur le connecteur ouvert du faisceau.
  2. Utiliser les serre-câbles (4) et les attaches à support adhésif (5) du kit pour attacher le câblage. S’assurer que les fils ne sont pas tendus lorsque le guidon est tourné complètement sur les butées de gauche ou de droite de la fourche.
  3. Installer le phare et l’anneau de retenue de phare à l’aide de la visserie d’origine.
  4. Monter l’ensemble d’anneau de garniture Electra Glo sur le cuvelage/anneau de montage de phare en utilisant la vis d’origine. S’assurer que la languette du ressort s’engage dans la fente de la monture de phare. Passer à ACHÈVEMENT.

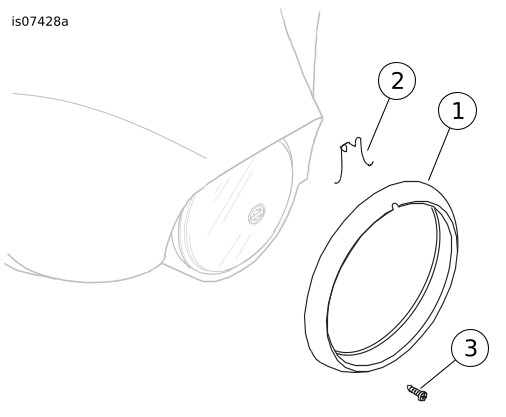

1Anneau de garniture de phare d’origine
2Ressort en fil métallique
3Vis de montage
Figure 1. Retirer l’anneau de garniture d’origine (FLHT montré)

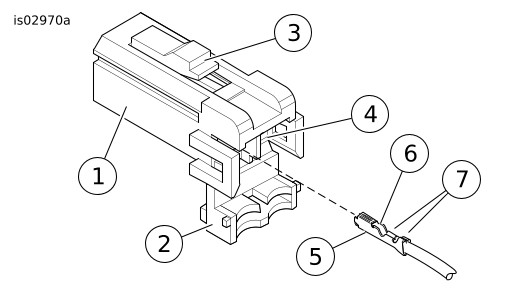

1Prise femelle
2Verrou secondaire
3Languette de verrouillage (bouton)
4Cavité
5Borne femelle
6Fente
7Patte de sertissage
Figure 2. Installation de la borne femelle
ACHÈVEMENT
AVERTISSEMENT
S'assurer que la direction reste souple, libre et sans entrave. Toute entrave gênant la direction risque de faire perdre le contrôle du véhicule et de causer la mort ou des blessures graves. (00371a)
  • S’assurer que les fils, les câbles d’embrayage, les câbles de commande des gaz/de ralenti et les conduites de frein ne sont pas tendus lorsque le guidon est tourné complètement sur les butées de gauche ou de droite de la fourche.
REMARQUE
Vérifier que l’allumage est à l’arrêt (OFF) avant d’installer le fusible principal ou d’attacher le câble négatif de la batterie.
1. Modèles avec fusible principal : Voir le manuel d’entretien pour installer le fusible principal. Modèles avec disjoncteur principal : Voir le manuel d’entretien pour attacher le câble négatif de la batterie. Enduire d’une couche fine de lubrifiant de contacts électriques (no de pièce 99861-02) ou équivalent les bornes de la batterie.
2. Vérifier le bon fonctionnement de l’anneau de garniture Electra Glo :
a. Mettre l’interrupteur d’allumage en position arrêt (OFF). Les DÉL d’anneau de garniture s’éteignent.
b. Mettre l’interrupteur d’allumage sur ACC. Les DÉL d’anneau de garniture s’allument.
c. Mettre l’interrupteur d’allumage en position MARCHE. Les DÉL d’anneau de garniture s’allument.
AVERTISSEMENT
Après avoir posé la selle, essayer de la soulever afin de vérifier qu'elle est verrouillée en position. Pendant la conduite, une selle mal fixée risque de bouger et de provoquer une perte de contrôle, pouvant entraîner la mort ou des blessures graves. (00070b)
3. Voir le manuel d’entretien pour installer la selle.
PIÈCES DE RECHANGE

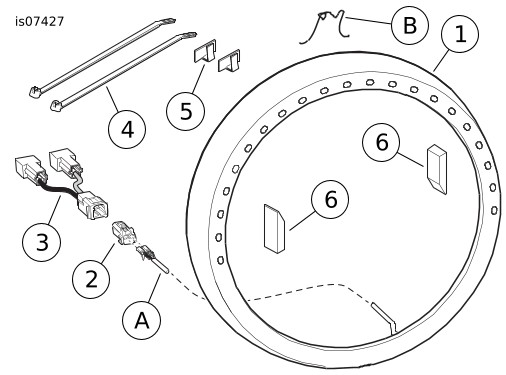

Figure 3. Pièces de rechange, kits d’anneau de garniture Electra Glo pour phare de 17,8 cm (7 po)
Tableau 1. Pièces de rechange
Article
Description (quantité)
Numéro de pièce
1
Anneau de garniture Electra Glo, 17,8 cm (7 po)
Non vendu séparément
2
Prise femelle à deux voies (Tyco/Amp)
73152-96BK
3
Faisceau de fils, anneau de garniture de phare
69200604
4
Serre-câbles (2)
10065
5
Attache à dos adhésif (2)
10102
6
Coussinet en néoprène (2)
11100112
Articles mentionnés dans le texte mais non inclus dans le kit
A
Câblage d’anneau de garniture et bornes femelles
B
Ressort en fil métallique d’origine
Figure 4. Gabarit de positionnement de coussinet, anneau de garniture Electra Glo de 17,8 cm (7 po) pour les modèles de 2014 et plus récents seulement
