KIT ADATTATORE PARAFANGO ANTERIORE PER I MODELLI TOURING
J058052014-07-30
GENERALITÀ
Questo kit è stato progettato in modo da permettere l’installazione di un parafango anteriore Fat Boy® o Street Stalker® sulle motociclette Touring modelli 2000 ed anni successivi tranne FLHTCUI ed altri modelli con carenatura inferiore installata.
NOTA
Il parafango anteriore non è incluso in questo kit, ed è quindi necessario acquistare separatamente un parafango modello 2000 o anni successivi. Sono disponibili versioni sia con mano di fondo sia con vernice di finitura. Per ulteriori informazioni, rivolgersi ad un concessionario Harley-Davidson.
Se il parafango da installare ha solo una mano di fondo, verniciare il parafango prima dell’installazione.
Numero kit
58900085A
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti ed accessori o la sezione Parts and Accessories (Parti ed accessori) sul sito web www.harley-davidson.com (solo in inglese).
Parti supplementari necessarie
Per l’installazione corretta dei componenti di questo kit occorre il frenafiletti e sigillante Loctite® 243 (blu) (No codice 99642-97), disponibile presso i concessionari Harley-Davidson.
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario disporre di un manuale di manutenzione del proprio modello di motocicletta, disponibile presso i concessionari Harley-Davidson.
INSTALLAZIONE
Rimozione del parafango di serie
| 1. | Rimuovere la ruota anteriore. Vedere PARAFANGO ANTERIORE, RIMOZIONE nel manuale di manutenzione. Modelli FLHR/I o FLHT/C/I con luci sulla punta del parafango: Vedere LUCE SULLA PUNTA DEL PARAFANGO ANTERIORE, CABLAGGIO DI COLLEGAMENTO, RIMOZIONE nel manuale di manutenzione. |

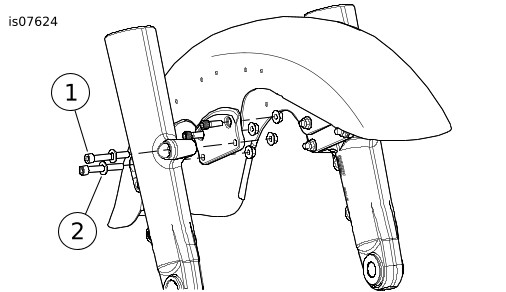

Figura 1. Rimozione parafango anteriore modelli Touring | ||||
| 2. | Rimuovere ed eliminare i quattro bulloni e le rondelle piatte di montaggio del parafango anteriore. Rimuovere il parafango. |
Installazione del nuovo parafango
- Procurarsi un nuovo parafango anteriore. Vedere Figura 2. Selezionare dal kit una staffa dell’adattatore (5), due bulloni (3) e due dadi flangiati (2). Posizionare la staffa dell’adattatore sull’esterno del parafango in modo che la parte più larga sia rivolta verso l’alto e la sezione liscia e cava, verso l’esterno. Allineare i fori allargati superiori nella staffa dell’adattatore con i fori di montaggio sul lato del parafango.
- Inserire i bulloni attraverso i fori nella staffa dell’adattatore e quindi nel parafango. Avvitare i dadi flangiati sui bulloni dal lato inferiore. Serrare, ma lasciare la bulloneria abbastanza lasca in modo da permettere di regolare il parafango in una fase successiva dell’installazione. Fare lo stesso sul lato opposto.
NOTA
Può essere necessario comprimere leggermente il parafango in corrispondenza delle staffe dell’adattatore per facilitare l’installazione.
| 3. | Centrare con cautela il gruppo parafango e staffa dell’adattatore tra le canne del fodero della forcella anteriore e, agendo con cautela, portare il gruppo verso l’alto fino a quando i fori nella staffa non si allineano con quelli nelle canne della forcella. | |
| 4. | Prendere due bulloni dal kit. Applicare Loctite® 243 (blu) alle filettature dei bulloni, e assicurare un lato del parafango alla canna della forcella. Serrare i bulloni, ma lasciare la bulloneria abbastanza lasca in modo da permettere di regolare il parafango in una fase successiva dell’installazione. | |
| 5. | Allineare i fori di montaggio sull’altro lato del parafango e installare i bulloni nello stesso modo. | |
| 6. | Stando davanti alla motocicletta, determinare se il parafango è centrato tra le canne della forcella. Quando si vede che il parafango è correttamente centrato, e lo spazio da entrambi i lati tra le staffe dell’adattatore e le canne della forcella appare uniforme, serrare tutta la bulloneria ad una coppia di 22–27 N·m (16–20 ft-lbs). | |
| 7. | Installare la ruota anteriore. Vedere PARAFANGO ANTERIORE, INSTALLAZIONE nel manuale di manutenzione. |
PARTI DI RICAMBIO

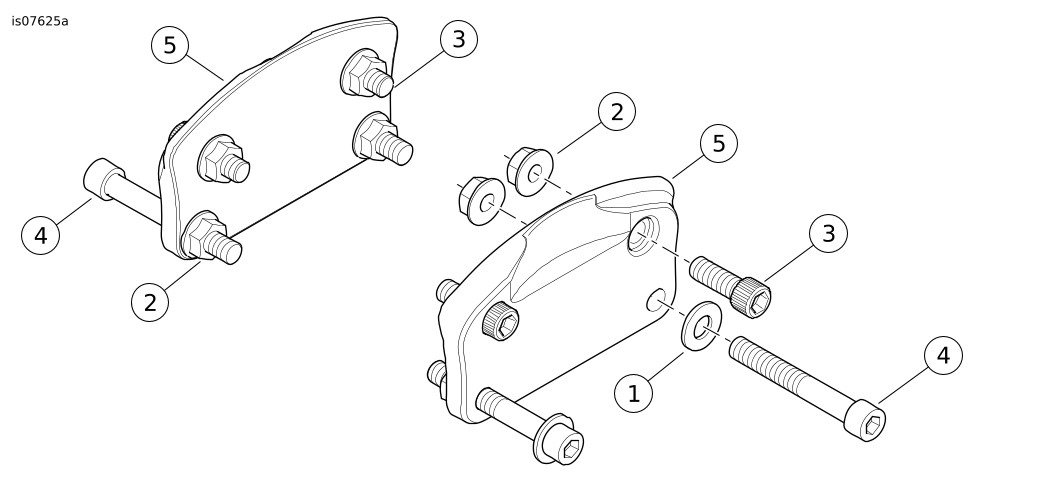

Figura 2. Kit adattatore parafango anteriore
Tabella 1. Componenti del kit
Elemento | Descrizione (quantità) | Numero codice |
|---|---|---|
1 | Rondella, piatta (4) | 6702 |
2 | Dado, flangiato (8) | 7531 |
3 | Vite ad esagono incassato (4) | Parte non venduta separatamente |
4 | Vite ad esagono incassato (4) | 10200267 |
5 | Staffa, adattatore parafango anteriore (2) | Parte non venduta separatamente |
