天线重新定位套件
J058092014-01-16
概述
套件编号
76000308、76000582
车型
关于车型配件信息，参见P&A Retail Catalog（零件与附件零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
准备
警告为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)
注意
- 带有防盗警报器：在有防盗遥控钥匙的情况下，将点火开关转至ON（打开）位置。 系统解除设防后，将点火开关转至OFF（关闭）位置。 遵循车主手册中的说明立即拆下主保险丝。
- 不带防盗警报器：参见车主手册拆卸主保险丝。
安装
| 1. | 根据需要参见车主手册拆卸左侧或右侧边箱。 | |
| 2. | 不带Tour-Pak、之前未安装
收音机的车型：转至步骤3。 配有Tour-Pak、之前未安装
收音机的车型：转至步骤3。 配有Tour-Pak且之前已安装
收音机的车型： a. 打开Tour-Pak。 取下Tour-Pak内衬。 b. 在Tour-Pak内侧前部从主线束天线线缆断开加长天线线缆。 c. 将主线束线缆拉出Tour-Pak。 d. 从天线基座上拧下天线杆。 将天线杆置于一旁以便随后安装。 | |
| 3. | 所有车型：参见图1。 拆下将边箱下部支撑杆（B）固定至后挡板支架（A）的内侧TORX头螺丝（C）和螺母（D）。 丢弃此螺丝。 | |
| 4. | 从套件中取出新的天线安装架（1）和半圆头螺丝（2）。 | |
| 5. | 按照图示将天线支架定位至边箱下部支撑杆（B）后侧。 | |
| 6. | 从后部将螺丝（2）的螺纹插入天线支架、边箱支撑杆和后挡板支架。 | |
| 7. | 将凸缘螺母拧至螺丝螺纹。 拧紧至40.7–50.1 N·m (30–37 ft-lbs)。 | |
| 8. | 从套件中取出天线杆基座（连接组件：项目6）、内齿锁紧垫圈（3）和两个薄六角螺母（4）。 | |
| 9. | 将天线杆基座安装至天线线缆组件的90度端（5）。 将一个螺母安装至天线杆基座的大螺纹（E）上。 | |
| 10. | 穿过天线安装架上的孔插入天线杆基座。 | |
| 11. | 将锁紧垫圈置于大螺纹（E）上。 | |
| 12. | 将第二个六角螺母（4）安装至天线杆基座的螺纹上。 将扳手置于上部螺母之上。 拧紧下部螺母至8 N·m (6 ft-lbs)。 | |
| 13. | 之前已安装收音机的车型：找到步骤2b中断开的主线束天线线缆。 之前未安装收音机的车型：找到使用线缆扎带固定至车架横梁（左侧盖下方）的多余天线线缆（盘在一起或捆在一起）。 拆下将天线线缆固定至后部的线缆扎带。 必要时向后穿多余的线缆，以便容易够及套件中的天线线缆。 在天线杆基座处留出足够的松弛线缆，避免连接处出现扭曲或拉紧。 注意 天线线缆正确布设路径：
如果布设路径与此不同，则进行纠正。 | |
| 14. | 将天线线缆连接器插入套件中的天线线缆。 拧紧滚花螺母，将连接器固定至天线基座。 在天线基座处保持线缆松弛，避免连接处出现扭曲或拉紧。 | |
| 15. | 使用套件中的线缆扎带（7）将天线线缆（H）固定至边箱支撑杆（C）。 在镀铬盖下方靠近悬挂空气管线处使用第二条线缆扎带将天线线缆（以及 FLHX车型的多余后部装饰条灯线路）绑扎至车架纵梁。 切勿将线缆扎带捆扎至空气管线。 使用剩余线缆扎带将天线线缆绑扎至其中一个原有天线支架安装孔（J），如图所示。 | |
| 16. | 将天线杆组件（（G）可靠拧至天线基座（D）。 |
完成
注意
为避免对音响系统造成潜在损坏，安装主保险丝之前，应确保点火开关处于OFF（关闭）位置。
- 参见车主手册安装主保险丝。
- 测试收音机是否正常工作。
- 安装左侧盖。 安装边箱。
驻波比（SWR）调节（仅CB）
调节驻波比（SWR）是指检查确认CB发射器和天线匹配程度的过程。 如果检测到CB接收或发射不良，则执行SWR调节。
SWR调节过程参见电气诊断手册。 哈雷戴维森经销商也可执行此过程。
维修零件

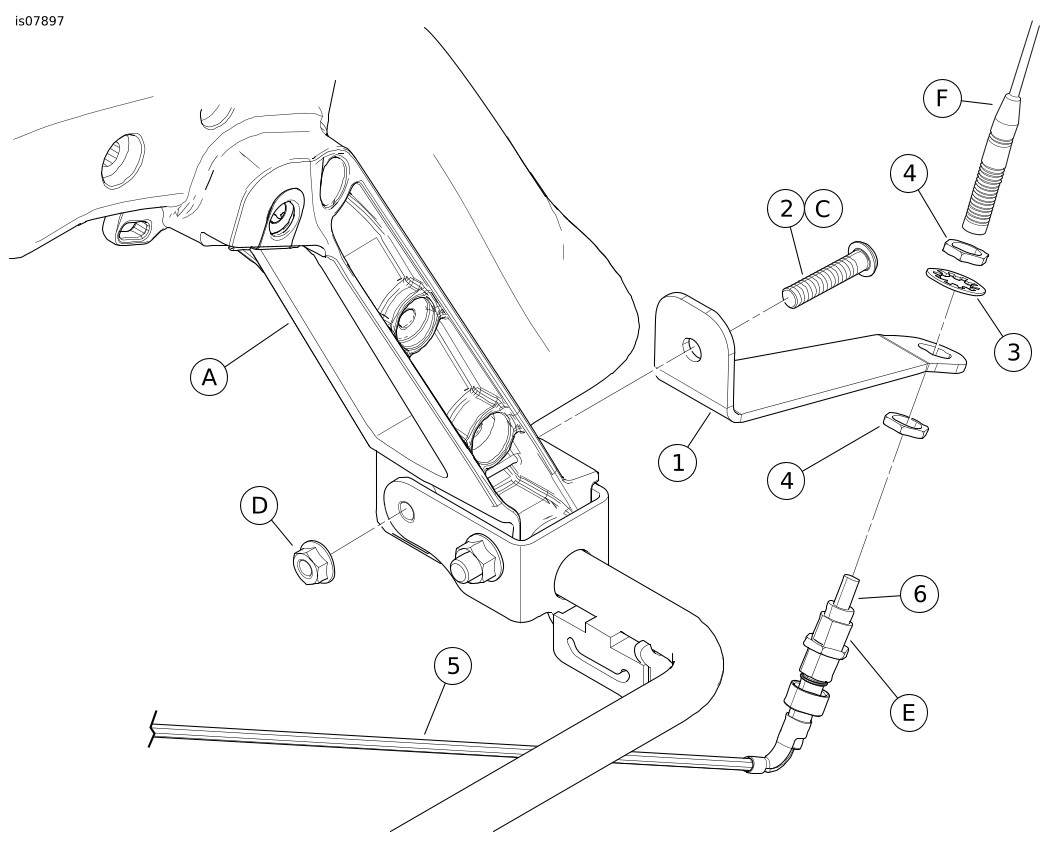

图1。 维修零件：天线重新定位套件
表1。 维修零件
项目 | 描述（数量） | 零件编号 |
|---|---|---|
1 | 天线安装架 | 76000309 |
2 | 螺丝，内六角半圆头，（5/16-18 x 38 mm (1.5 in)长度 | 3140 |
3 | 内齿锁紧垫圈 | 7129 |
4 | 六角螺母（2） | 76353-00 |
5 | 线缆组件，AM-FM天线（如图所示。 用于套件76000582） 线缆组件，CB天线（未显示。 用于套件76000308） | 69200210 76505-09 |
6 | 天线杆基座（连接组件） | 76354-00 |
文字中提到，但套件中
不包括的项目： | ||
A | 后挡板支架 | |
B | 边箱下部支撑杆 | |
C | 内侧TORX头螺丝 | |
D | 原厂设备（OE）螺母 | |
E | 天线杆基座大螺纹（E） | |
F | 天线杆组件 | |
