VARILLA DE MEDICIÓN DE NIVEL DE ACEITE/TEMPERATURA LCD
J046752023-08-26
GENERAL
Números de pieza
Cromado: 63004-09B, 63002-09B, 62955-09B, 62946-09B, 62974-09A, 62700005A, 62700009, 62700180A
Negro: 63030-09B, 63055-09B, 63131-09B, 63065-09B, 62700011A, 62700194A
Kit de servicio para la varilla de nivel (con batería de repuesto): 91800066A
Modelos
Para obtener información sobre accesorios del modelo, consulta el Catálogo de venta al detalle de P&A (piezas y accesorios) o la sección de Piezas y Accesorios de www.harley-davidson.com (solo en inglés).
Contenido del kit
ADVERTENCIA
Contiene una batería tipo botón/moneda. Su ingesta es peligrosa, puede provocar la muerte o lesiones graves. (13807a)
No hay piezas de repuesto para el conjunto de LCD o varilla de medición. Una batería CR 2032 de reemplazo (N.º de pieza 66373-06) está disponible para su compra por separado para todas las varillas medidoras de nivel de aceite/ temperatura.
Un kit de servicio de varilla de medición (N.º de pieza 91800066), que incluye O-rings, tornillos y una batería CR 2032 de repuesto disponible para ciertos modelos (consulte Tabla 1 y Figura 3 ).
INSTALACIÓN DE LA VARILLA DE MEDICIÓN LCD
  1. Retire la varilla de medición del equipo original (OE) y del cuello de llenado.
  2. Varilla de nivel no roscada: Lubrique ligeramente la junta tórica. de la nueva varilla de nivel LCD. Instale la varilla de medición de manera que la ventana de visualización quede: Empuje la varilla de medición directamente en el cuello de llenado hasta que se asiente.
    1. horizontal,
    2. legible de izquierda a derecha,
    3. con el logotipo Bar and Shield a la izquierda (hacia la parte trasera).
  3. Varilla de nivel roscada: Lubrique ligeramente la junta tórica. Atornille la varilla de medición en la transmisión como la varilla de medición OE. Si la orientación de la pantalla no es satisfactoria al asentarse completamente, consulte Ajuste del ángulo de visualización más adelante en estas instrucciones.
NOTA
Para asegurar una lectura correcta, la varilla de medición DEBE apoyarse firmemente contra el reborde.
USO Y CUIDADO DE LA VARILLA DE MEDICIÓN LCD
Extracción de la varilla de medición
El conjunto de la varilla de medición debe retirarse del cuello de llenado para agregar aceite o para reparar la batería interna.
Visualización de la temperatura y el nivel de aceite
Ver Figura 1 . Presione y suelte el botón de goma en la cara frontal para mostrar:
  • Temperatura del aceite en el tanque de aceite en grados Fahrenheit (°F).
  • Nivel de aceite del motor.
La pantalla se apaga automáticamente después de unos diez segundos.
AVISO
No sobrellene de aceite. Hacerlo puede generar un arrastre de aceite hacia el filtro de aire que puede ocasionar daño o fallas al equipo. (00190b)
NOTA
El nivel de aceite no puede medirse con precisión:
  • En un motor frío
  • Con la motocicleta en posición vertical
  • Con el motor en marcha
En modelos Softail 2000-2004 con varilla de medición original, el nivel de aceite se revisa con la motocicleta en posición vertical (NO apoyada sobre el soporte de estacionamiento).
En modelos Softail 2000 y posteriores con varilla de medición de temperatura/nivel de aceite con LCD, la inspección del nivel de aceite debe realizarse con la motocicleta sobre terreno nivelado, APOYADA sobre el soporte de estacionamiento.
Para la inspección del nivel de aceite antes de conducir:
Con la motocicleta sobre terreno nivelado, APOYADA sobre el soporte de estacionamiento :
  • El nivel de aceite adecuado sería el indicado en Figura 1 , al mostrar 4-8 (barras parpadeantes que muestran el nivel de aceite y la temperatura del aceite, seguidas del mensaje "ACEITE FRÍO" cuando el motor está frío). NO AGREGUE ACEITE para llevar el nivel a la marca LLENO en la varilla de medición de un motor FRIO.
  • Si el nivel de aceite indica como en la pantalla 9 (barras de nivel animadas, seguidas de un código "888 SIN SENSOR"), los cables dentro de la varilla de medición podrían estar desconectados o dañados. Consulte Sustitución de la batería más adelante en estas instrucciones para separar los conjuntos superior e inferior de la varilla de medición. Si el pequeño enchufe al lado de la batería se ha desconectado del receptáculo, vuelva a conectarlo. Si un cable visible está dañado, se puede intentar una reparación. Si no se ve ningún daño, la varilla de medición está dañada internamente y necesita reemplazo.
Para la inspección del nivel de aceite a temperatura de funcionamiento: Haga funcionar la motocicleta hasta que el motor alcance la temperatura normal de funcionamiento.
Modelos Softail: Deje la motocicleta en marcha en ralentí durante 1-2 minutos en una posición VERTICAL. Apague el motor. Apoyada en el soporte de estacionamiento.
Modelos A EXCEPCIÓN de Softail: Deje la motocicleta en marcha en ralentí durante 1-2 minutos sobre un terreno nivelado, APOYADA EN el soporte de jiffy. Apague el motor.
  • Las burbujas en el aceite pueden causar lecturas inexactas. Espere dos minutos para que el aceite se asiente y permitir que las burbujas salgan a la superficie.
  • Presione y suelte el botón de goma en la cara frontal de la varilla de medición de temperatura/nivel de aceite LCD para mostrar la temperatura y el nivel de aceite en el tanque de aceite. El nivel de aceite adecuado sería el indicado en Figura 1 , al mostrar 11-14.
  • Si el nivel de aceite indica como se muestra en la pantalla 10 o 15, consulte VERIFICACIÓN EN CALIENTE DEL NIVEL DE ACEITE en el manual del propietario para el procedimiento adecuado de llenado de aceite.
  • Si el nivel de aceite indica como se muestra en la pantalla 9 (barras de nivel animadas, seguidas de un código "888 SIN SENSOR"), la varilla de medición no funciona correctamente. Consulte las instrucciones de inspección previa a la conducción .
Cambio del modo de visualización
Para cambiar la pantalla para que se lea en grados centígrados (°C):
  • Mantenga pulsado el botón durante aproximadamente cinco segundos.
  • Suelte el interruptor.
A partir de entonces, al presionar y soltar el botón se muestra la temperatura en "°C".
Regrese a la pantalla "°F" de la misma manera.
Pantalla extendida de temperatura/nivel
Presione el botón dos veces en secuencia rápida para que la pantalla permanezca encendida durante un tiempo prolongado. La pantalla se apagará automáticamente después de unos dos minutos. Para apagar la pantalla manualmente antes, presione el botón una vez.
1Botón de goma
2Rango de nivel de aceite adecuado, motor a temperatura normal de funcionamiento, vehículo apoyado sobre el soporte, sobre terreno nivelado
3Se muestra cuando el nivel de aceite está demasiado lleno, la temperatura del aceite es inferior a 160 °F (70 °C).
4Se muestra cuando el nivel de aceite está lleno, la temperatura del aceite es inferior a 160 °F (70 °C).
5Se muestra cuando el nivel de aceite es bajo 0,25 qt (0,24 L), la temperatura del aceite es inferior a 160 °F (70 °C).
6Se muestra cuando el nivel de aceite es bajo 0,5 qt (0,47 L), la temperatura del aceite es inferior a 160 °F (70 °C).
7Se muestra cuando el nivel de aceite es bajo 0,75 qt (0,71 L), la temperatura del aceite es inferior a 160 °F (70 °C).
8Se muestra cuando el nivel de aceite es bajo 1,0 qt (0,95 L), la temperatura del aceite es inferior a 160 °F (70 °C).
9Se muestra cuando hay un cable desconectado o dañado.
10Se muestra cuando el nivel de aceite está demasiado lleno, la temperatura del aceite es de 160 °F (70 °C) o superior.
11Se muestra cuando el nivel de aceite está lleno, la temperatura del aceite es de 160 °F (70 °C) o superior.
12Se muestra cuando el nivel de aceite es bajo 0,25 qt (0,24 L), la temperatura del aceite es de 160 °F (70 °C) o superior.
13Se muestra cuando el nivel de aceite es bajo 0,5 qt (0,47 L), la temperatura del aceite es de 160 °F (70 °C) o superior.
14Se muestra cuando el nivel de aceite es bajo 0,75 qt (0,71 L), la temperatura del aceite es de 160 °F (70 °C) o superior.
15Se muestra cuando el nivel de aceite es bajo 1,0 qt (0,95 L), la temperatura del aceite es de 160 °F (70 °C) o superior.
16Se muestra cuando la temperatura del aceite es superior a 280 °F (138 °C).
Figura 1. Varilla de medición de nivel de aceite/temperatura LCD
Errores de visualización
Un código de error “888 NO SENSOR” y barras de nivel animadas ( Figura 1 , pantalla 9) indica un cable desconectado o dañado.
Cuando el nivel de potencia de la batería de la varilla de medición cae por debajo de 2.4 V, la retroiluminación LED se desactiva y el símbolo de la batería (consulte Figura 2 ) comienza a parpadear.
NOTA
Para ayudar a prevenir la falla de la electrónica en el interior, la varilla de medición no mide el nivel de aceite cuando la temperatura del aceite supera los 138 °C (280 °F). Se muestran las barras de nivel animadas, junto con la temperatura ( Figura 1 , pantalla 16), hasta una lectura máxima de 155 ° C (310 °F).
La alta temperatura no daña la varilla de medición.
Las lecturas de medición de nivel se reanudan cuando la temperatura del aceite desciende por debajo de 138 °C (280 °C).

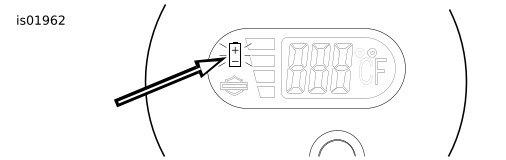

Figura 2. Símbolo de batería
Ajuste del ángulo de visualización
Cuando la varilla de medición de temperatura/nivel de aceite LCD se instala por primera vez y está completamente asentada, la pantalla se orienta mejor paralelamente al vehículo para facilitar la lectura. En varillas de medición con cuerpo roscado, si la pantalla se gira a un ángulo de visión inadecuado, siga estos pasos:
NOTA
Ver Figura 3 . Tenga cuidado al separar el cuerpo superior de la pantalla (A) y el conjunto inferior de la varilla de medición (B).
  1. Retire los cuatro pequeños tornillos de cabeza Phillips (2) en la parte inferior del cuerpo de la pantalla.
  2. Mientras tiene cuidado de no forzar el cableado, tire suavemente del conjunto de la varilla de medición inferior del cuerpo superior de la pantalla. Separe cuidadosamente los conjuntos superior e inferior.
    3. NOTA
    En los modelos de cuerpo roscado, el conjunto inferior de la varilla de medición se puede girar en relación con el cuerpo superior de la pantalla en cualquiera de las ocho posiciones. Elija la posición que orienta la pantalla más cercanamente a la posición en paralelo.
  3. Gire el conjunto inferior de la varilla de medición a una posición adecuada. Ensamble, teniendo cuidado de no pellizcar el cableado o el anillo de sellado de silicona. Instale los cuatro tornillos. Ajuste firmemente.
Reemplazo de la batería
Una batería de litio CR 2032 reemplazable y de larga duración alimenta la pantalla LCD de temperatura del aceite. Cuando sea necesario reemplace la batería, use solo una batería CR 2032.
  • Una batería CR 2032 de reemplazo (N.º de pieza 66373-06) está disponible en un concesionario Harley-Davidson. Estas baterías también están ampliamente disponibles en los almacenes locales de baterías.
  • Ciertos modelos requieren la compra de un kit de servicio de varilla de medición (N.º de pieza 91800066), disponible en un concesionario Harley-Davidson. Este kit incluye O-rings, tornillos y una batería CR 2032 de reemplazo (consulte Figura 3 y Tabla 1 )
AVISO
Lea las siguientes instrucciones y asegúrese de comprenderlas en su totalidad antes de reemplazar la batería. Si el procedimiento no está dentro de sus capacidades o no tiene la herramienta correcta, pida a un concesionario Harley-Davidson que reemplace la batería. La instalación incorrecta puede dañar el producto. (00419b)
NOTA
Ver Figura 3 . Marque los componentes de la varilla de medición superior (A) e inferior (B) antes del desmontaje, para que puedan ensamblarse en la misma alineación rotacional. Tenga cuidado al separar los dos componentes.
  1. Retire los cuatro pequeños tornillos de cabeza Phillips (2) en la parte inferior del cuerpo de la pantalla.
  2. Mientras tiene cuidado de no forzar el cableado, extraiga suavemente el conjunto inferior del cuerpo superior de la pantalla. Separe cuidadosamente los conjuntos superior e inferior.
  3. Tenga en cuenta la orientación de la batería. Mediante un pico mecánico o un destornillador pequeño, inserte cuidadosamente la herramienta debajo de la batería (4). Libere suavemente la batería y deséchela. Inserte la nueva batería como se muestra. Empuje la batería hacia abajo hasta que quede sentada.
    4. NOTA
    Si está presente, retire y reemplace el O-ring delgado rojo (3).
    El O-ring delgado podría adherirse a cualquiera de las dos mitades del conjunto.
    • Verifique que el O-ring existente se haya eliminado por completo antes de instalar el nuevo O-ring.
    • Coloque con cuidado el nuevo O-ring delgado en el conjunto inferior (B) antes de volver a montar las mitades.
  4. Alinee el conjunto inferior (B) con la parte superior del cuerpo (A). Ensamble las dos partes en la misma orientación de rotación que antes del desmontaje. No pellizque el cableado ni el O-ring delgado. Instale los cuatro tornillos. Ajuste firmemente.
  5. Si está presente, retire y reemplace el O-ring grueso (1) antes de instalar la varilla de medición. Inserte la varilla de medición en el cuello de llenado.
  6. Compruebe el correcto funcionamiento pulsando el botón de goma en la cara frontal. Consulte Uso y cuidado de la varilla de medición LCD .
Kit de servicio de varilla de medición
Tabla 1. Kit de servicio de varilla de medición
Kit
Artículo
Descripción (cantidad)
Número de pieza
KIT 91800066
Kit de servicio de varilla de medición
1
O-ring, grueso ( no se requiere para los modelos Softail o Touring 2002-2006)
No se vende por separado
2
Tornillo, cabeza Phillips, especial (4)
No se vende por separado
3
O-ring, delgado ( no se requiere para los modelos XL Sportster 2004 y posteriores)
No se vende por separado
4
Batería (CR2032)
66376-06
Artículos mencionados en el texto.
A
Cuerpo superior de visualización
B
Conjunto inferior de varilla de medición

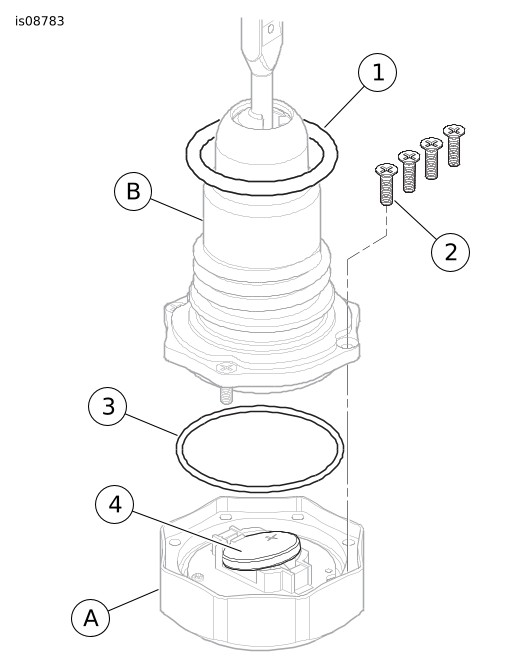

Figura 3. Kit de servicio de varilla de medición
Naturaleza de la pantalla de cristal líquido (LCD)
Debido a la naturaleza de una pantalla LCD, la lectura no muestra la temperatura del aceite correctamente cuando se expone a temperaturas extremas causadas por la transferencia de calor desde la caja de transmisión o el tanque de aceite.
Estos extremos pueden ocurrir en el tráfico al parar y ponerse en marcha o durante un desfile combinado con una alta temperatura ambiente (aire exterior). Si se produce esta situación, NO se alarme. La pantalla LCD no se ha dañado, el funcionamiento adecuado regresa cuando la pantalla LCD alcanza una temperatura de funcionamiento normal.
Tenga en cuenta también que, después de una exposición prolongada a la luz solar directa brillante, algunos o todos los segmentos LCD pueden hacerse visibles, dando la apariencia de leer incorrectamente sin que se haya presionado el botón de goma. Esta apariencia se puede superar sombreando la pantalla hasta que la temperatura de la cara se enfríe lo suficiente como para lograr una lectura adecuada.
