KIT DE PARA-BRISAS VRSCF
J045472021-04-27
GERAL
Kit n.º
57610-09
Modelos
Para informação sobre modelos correspondentes, veja o catálogo de vendas P&A ou a secção Peças e Acessórios ou a secção Parts and Accessories (Peças e Acessórios) no site www.harley-davidson.com (apenas em inglês).
Requisitos da instalação
ATENÇÃOA segurança do condutor e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço de oficina. Se o procedimento estiver para além das suas capacidades ou não dispuser das ferramentas adequadas, solicite a instalação a um concessionário Harley-Davidson. A instalação inadequada deste kit poderá provocar acidentes mortais ou lesões corporais graves. (00333b)
NOTA
Esta Folha de instruções faz referência às informações do Manual de serviço. Para fazer esta instalação, é necessário um manual de serviço de oficina correspondente ao ano/modelo do seu motociclo. Este pode ser adquirido nos concessionários Harley-Davidson.
Loctite®243 Medium Strength Threadlocker and Sealant - azul (Peça N.º 99642-97) é necessário ser utilizado para que este kit seja instalado adequadamente.
INSTALAÇÃO
| 1. | Ver Figura 1 . Remover o conjunto do para-brisas (1) da embalagem. Colocar a parte frontal sobre uma superfície limpa e macia. | |
| 2. | Obtenha os suportes de montagem do para-brisas do lado direito (4) e do lado esquerdo (5), as duas montagens frontais (8), os dois parafusos Allen mais curtos (10) e duas porcas cegas (11) do kit. | |
| 3. | Inserir um suporte frontal, a partir do lado frontal do para-brisas, através de cada bucim inferior do para-brisas. Inserir um parafuso, a partir lado frontal do para-brisas, através de cada suporte frontal. | |
| 4. | NOTA Os suportes de montagem do para-brisas (itens 4 e 5) são específicos para cada lado. Quando instalado corretamente, com o para-brisas na posição instalada, as pernas ranhuradas estendem-se para baixo e para a parte traseira, para dentro dos bucins. | |
| 5. | Obter dois Bucins-Rápidos (12) e dois kits de ferragens de para-brisas (13) deste kit. | |
| 6. | Abrir um kit de ferragens. a. Com os lados côncavos virados um para o outro, instalar duas anilhas de "Belleville" (15) nas roscas de cada parafuso de cabeça cilíndrica (14), como se mostra no interior, para que os diâmetros exteriores estejam em contacto. b. Com o lado côncavo virado para a cabeça do parafuso, instalar a anilha espaçadora côncava (16) nos fios do parafuso de cabeça cilíndrica. c. Repetir com o restante kit de ferragens e o segundo Grampo Rápido. | |
| 7. | Enroscar o parafuso de cabeça cilíndrica e os conjuntos da anilha frouxamente nos Grampos Rápidos, usando uma chave sextavada de 1/4 pol. (Não fornecida). a. Com o grampo virado para fora, alinhar o conjunto com a perna ranhurada de um suporte de montagem do para-brisa. b. inserir as ranhuras dos suportes de montagem do para-brisas entre as anilhas "Belleville". c. Apertar o parafuso de cabeça cilíndrica. Binário: 7,3 N·m (65 in-lbs) parafuso Allen de cabeça cilíndrica NOTA Isto permite que ajustes de orientação dos grampos rápidos sejam feitos mais tarde. | |
| 8. | Obter os dois restantes suportes frontais (8), dois pinos de montagem do para-brisas (7), dois parafusos de cabeça de tomada mais comprida (9), e o para-brisas (17, com o logótipo Bar & Shield [Item 18] instalado) do kit. | |
| 9. | Inserir um suporte frontal, a partir do lado frontal do para-brisas, através de cada bucim superior do para-brisas. Inserir um parafuso (9), a partir lado frontal do para-brisas, através de cada suporte frontal. | |
| 10. | Alinhe o suporte do para-brisa com as roscas dos parafusos (9), na parte interna do para-brisa. | |
| 11. | Aplicar algumas gotas de Loctite 243-Azul nas roscas dos parafusos. Enroscar um pino de montagem do para-brisas na rosca de cada parafuso. | |
| 12. | Utilizando uma chave sextavada de 4 mm (não fornecida), remover os dois parafusos de cabeça plana M6-1.0 instalados na face frontal do guiador. | |
| 13. | Obter os dois parafusos de encaixe instantâneo para montagem no para-brisas (6) incluídos no kit. Aplicar algumas gotas de Loctite 243-Azul nas roscas dos parafusos. Instalar os parafusos nos orifícios roscados do guiador usando a chave sextavada de 9 mm (19) do kit. Aperte. Binário: 5,6–6,8 N·m (50–60 in-lbs) Parafuso Allen hexagonal | |
| 14. | Trazer o conjunto do para-brisas para a parte da frente do veículo. Flexionar a proteção para posicionar os Grampos Rápidos abertos entre os tubos do garfo e o suporte do farol, mas não prender para já. | |
| 15. | Encaixar as pontas esféricas dos dois pinos de montagem do para-brisas (7) nas tomadas de encaixe (6) pressionando diretamente por cima dos pinos na face do para-brisas. Uma "pancada" rápida contra o escudo irá encaixar as pontas esféricas nas tomadas de encaixe. | |
| 16. | Ajustar a orientação dos Grampos Rápidos contra a resistência da anilha "Belleville" de modo a que os grampos fiquem perpendiculares aos tubos do garfo. Se os grampos estiverem demasiado soltos nos suportes do para-brisas, remover o conjunto do para-brisas. Apertar os parafusos (6). Binário: 7,3 N·m (65 in-lbs) parafuso Allen hexagonal NOTA Instalar o para-brisas para colocar as pinças o mais para cima possível; o ideal é até à parte de baixo da pinça tripla superior. Se necessário, desapertar ligeiramente os parafusos (9) e rodar os pinos de montagem do para-brisas (7) no escudo para permitir uma localização mais elevada do grampo nos tubos do garfo. Apertar os parafusos até 4,5–5,6 N·m (40–50 in-lbs) | |
| 17. | Fixar o conjunto do para-brisas aos tubos do garfo direito e esquerdo. |
Para remover o para-brisas, inverter os passos 14 - 17.
CUIDADOS E LIMPEZA
Verifique periodicamente o aperto das porcas e parafusos do para-brisas. Nunca conduza com suportes pouco apertados. Se a montagem não ficar firme, vai provocar tensões adicionais nas restantes montagens, no próprio para-brisas, o que poderá resultar na falha prematura dos componentes.
AVISO
Para-brisas/defletores de vento em policarbonato requerem uma atenção e cuidados adequados para a sua manutenção. Deixar de fazer a manutenção adequada do policarbonato pode resultar em danos no para-brisas/defletor de vento. (00483e)
- Os reflexos do sol emitidos pela curvatura interna de um para-brisa podem, em certas horas do dia, resultar em um grande aumento de temperatura nos instrumentos da motocicleta. Estacionar com cuidado. Se estacionar de frente para o sol, coloque um objeto opaco sobre os instrumentos, ou regule o para-brisa para evitar reflexos.
- Não realizar a limpeza de policarbonato sob sol intenso ou com temperaturas elevadas.
- Produtos de limpeza em pó, abrasivos ou alcalinos danificarão o para-brisa.
- Nunca raspar o para-brisas com uma lâmina cortante ou outro instrumento afiado, uma vez que resultarão em danos permanentes.
AVISO
Utilizar exclusivamente produtos Harley-Davidson recomendados nos para-brisas Harley-Davidson. Não utilizar produtos químicos agressivos ou repelentes da chuva, pois podem causar danos superficiais no para-brisas, tornando, por exemplo, a superfície baça. (00231c)
- Não utilizar benzina, diluente, gasolina, lubrificantes (como Armorall ® ), ou outros agentes de limpeza nas buchas de borracha. Se o fizer, danificará as superfícies da bucha.
NOTA
Cobrir o para-brisa com um pano limpo e úmido por aproximadamente 15 minutos antes de lavá-lo, isso tornará mais fácil a remoção da sujeira seca de insetos.
PEÇAS DE REPOSIÇÃO

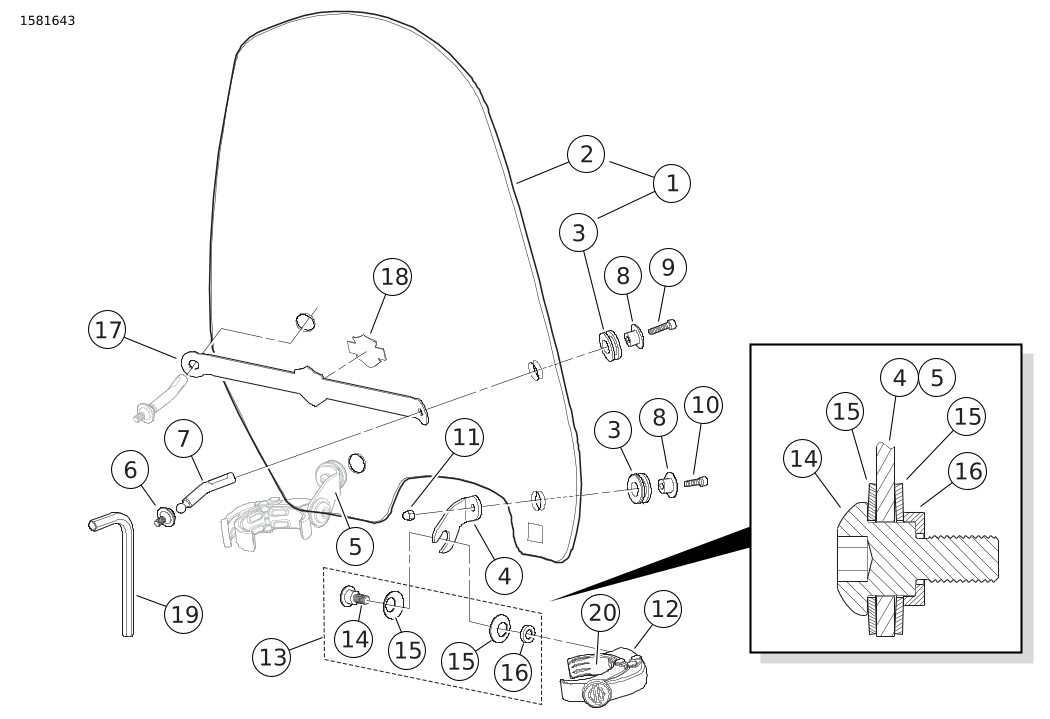

Figura 1. Peças de Reposição, Para-brisas VRSCF
Tabela 1. Peças de reposição
Item | Descrição (quantidade) | Núm. ref. |
|---|---|---|
1 | Kit de manutenção do para-brisas, Super Sport, VRSCF (inclui os itens 2-3) | 57611-09 |
2 | -- Para-brisas | Não é vendido separadamente |
3 | -- Bucim, montagem do para-brisas (4) | 11564 |
4 | Suporte, montagem do para-brisas (lado direito) | Não é vendido separadamente |
5 | Suporte, montagem do para-brisas (lado esquerdo) | Não é vendido separadamente |
6 | Parafuso, encaixe instantâneo, montagem do para-brisas (2) | 57619-09 |
7 | Pino, montagem do para-brisas (2) | 57620-09 |
8 | Montagem frontal, para-brisas (4) | Não é vendido separadamente |
9 | Parafuso, cabeça sextavada, M5-0.8 x 20 mm (0.79 pol) de comprimento (2) | 4475M |
10 | Parafuso, cabeça sextavada, M5-0.8 x 16 mm (0.63 pol) de comprimento (2) | 3080M |
11 | Porca cega, M5-0.8 (2) | 7154M |
12 | Grampo Rápido (55 mm), montagem do tubo do garfo (2) | 57400469 |
13 | Kit de ferragens, para-brisas (inclui os itens 14 a 16) (2) | 58790-04 |
14 | --- Parafuso de cabeça cilíndrica | Não é vendido separadamente |
15 | --- Anilha "Belleville" (2) | Não é vendido separadamente |
16 | --- Espaçador, anilha côncava | Não é vendido separadamente |
17 | Suporte, para-brisas | Não é vendido separadamente |
18 | Emblema, logotipo do Bar & Shield | Não é vendido separadamente |
19 | Chave hex (chave Allen), 9 mm | Não é vendido separadamente |
20 | Junta, grampo | 57299-07 |
