Screamin' Eagle Pro TC 103 (1690 CC) Hogecompressieset met nokkenassen - Twin-Cooled
J059892016-08-22
ALGEMEEN
Setnummer
92500021A
Modellen
Voor modelgerelateerde informatie raadpleegt u de P&A-catalogus of het gedeelte "Parts and Accessories" (Onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Montagevereisten
Voor deze kit moet een SE high flow luchtfilterkit afzonderlijk worden aangeschaft. Raadpleeg de SE Pro catalogus voor de leverbare kits.
Deze set vereist tevens de afzonderlijke aanschaf van de bevestigingsset voor de nokkenasaandrijving (25566-06) en de pakkingset nokkenasaandrijving (17045-99D) die verkrijgbaar zijn bij een Harley-Davidson dealer.
De afzonderlijke aanschaf van de afstandsringkit voor de nokkenas (25928-06) wordt aanbevolen. Deze kit bevat vijf verschillende afstandsringen waarmee het tandwiel op de juiste manier kan worden uitgelijnd.
Zie de betreffende hoofdstukken in de servicehandleiding voor de speciale gereedschappen die nodig zijn voor het monteren van deze kit.
Voor de juiste installatie van deze set moet ook de ECM opnieuw gekalibreerd worden. Neem contact op met een Harley-Davidson-dealer voor meer informatie.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor installatie is een servicehandleiding voor dit modeljaar/model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson dealer.
Setinhoud
OPMERKING
Deze ombouwset is alleen voor hoge-prestatie of racetoepassingen bedoeld en de verkoop of het gebruik ervan bij motorvoertuigen waarvan de uitstoot van vervuilende gassen moet worden beheerst, is niet toegestaan. Deze set kan de beperkte voertuiggarantie beperken of ongeldig maken. Prestatieonderdelen met betrekking tot het motorblok zijn ALLEEN VOOR DE ERVAREN RIJDER bedoeld.
VERWIJDEREN
Gereedmaken voor onderhoud
| 1. | Zet de motorfiets op een verhoging. | |
| 2. | Schakel het alarmsysteem uit. | |
| 3. | Verwijder het zadel volgens de instructies in de servicehandleiding. | |
| WAARSCHUWING Tijdens het uitvoeren van servicewerkzaamheden aan het brandstofsysteem is roken verboden en zijn open vuren en vonken in de nabijheid niet toegestaan. Benzine is uitermate ontvlambaar en zeer explosief, wat ernstig of dodelijk letsel tot gevolg kan hebben. (00330a) | ||
| 4. | Verwijder de brandstoftank volgens de instructies in de servicehandleiding. | |
| 5. | Verwijder de hoofdzekering. Raadpleeg de servicehandleiding voor uw model motorfiets. |
Verwijderen van de motoronderdelen
- Verwijder het reeds aanwezige luchtfilter. Zie LUCHTFILTER VERWIJDEREN in de servicehandleiding.
- Verwijder het aanwezige uitlaatsysteem. Zie UITLAATSYSTEEM VERWIJDEREN in de servicehandleiding.
- Demonteer het bovenste deel van de motor en de nokkenasplaat. Raadpleeg hiervoor de betreffende hoofdstukken MOTOR in de servicehandleiding.
- Verwijder de aanwezige membraanveer van de koppeling. Zie KOPPELING VERWIJDEREN in de servicehandleiding.
MONTAGE
Installeren van de motor- en koppelingsonderdelen
- Zie Afbeelding 3. Controleer de naaldlagers (7) van de nokkenas en vervang deze indien nodig.
- Zie Afbeelding 1 t/m Afbeelding 3. Monteer de nokkenassen in de nokkenasplaat, de race-klepveren in de cilinderkoppen en het bovenste deel van de motor met de onderdelen uit de set. Raadpleeg hiervoor de betreffende hoofdstukken MOTOR in de servicehandleiding.
- Monteer de membraanveer uit de set op de koppeling. Zie KOPPELING INSTALLEREN in de servicehandleiding.
- Installeer het uitlaatsysteem. Zie UITLAATSYSTEEM INSTALLEREN in de servicehandleiding.
- Monteer het luchtfilter. Zie LUCHTFILTER INSTALLEREN in de servicehandleiding.
OPMERKING
Er wordt vanuit gegaan dat nieuwe cilinders of cilinders met weinig kilometers worden gebruikt. Meet de cilinders volgens de aanwijzingen in de servicehandleiding en controleer of de zuiger past volgens
de instructies in het bijgeleverde instructieblad voor zuigersets. Als de standaard
zuigers niet passen (ze zijn onrond, taps, etc.), moeten nieuwe cilinders worden aangeschaft.
Eindmontage
| 1. | Monteer de hoofdzekering. Raadpleeg de servicehandleiding voor uw model motorfiets. | |
| 2. | Installeer de brandstoftank volgens de instructies in de servicehandleiding. | |
| 3. | Installeer het zadel volgens de instructies in de servicehandleiding. | |
| WAARSCHUWING Trek het zadel na de montage even omhoog om er zeker van te zijn dat het in de positie is vergrendeld. Tijdens het rijden kan een loszittend zadel verschuiven, waardoor men de controle over de motorfiets kan verliezen met mogelijk ernstig of dodelijk letsel tot gevolg. (00070b) MEDEDELING De ECM moet na de montage van deze set opnieuw worden gekalibreerd. Als de ECM niet opnieuw gekalibreerd wordt, kan dit ernstige schade toebrengen aan het motorblok. (00399b) | ||
| 4. | Opnieuw kalibreren van de ECM. Neem contact op met een Harley-Davidson-dealer voor meer informatie. | |
| 5. | Start de motor en laat hem draaien. Herhaal dit meerdere keren om ervoor te zorgen dat de motor goed werkt. |
Bediening
Raadpleeg de gebruikershandleiding voor REGELS BIJ INRIJDEN.
SERVICEONDERDELEN

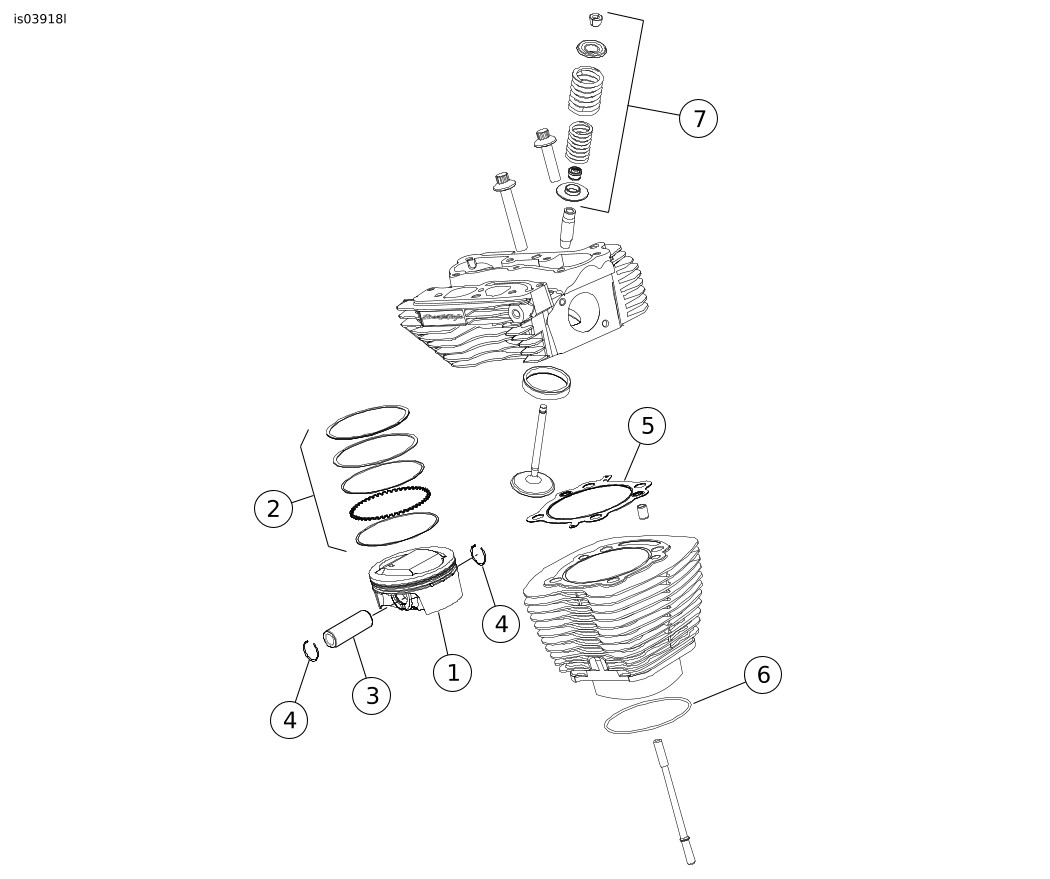

Afbeelding 1. Serviceonderdelen: Screamin' Eagle Pro Twin-Cooled 103 (1690 CC) Hogecompressieset
Tabel 1. Serviceonderdelen
Onderdeel | Beschrijving (aantal) | Onderdeelnummer | Onderdeel | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Zuiger (2) | Niet afzonderlijk verkrijgbaar | 5 | Pakking, cilinderkop (2) | 16500066 | |
2 | Zuigerveerset (2) | 22457-10 | 6 | O-ring, cilinderbasis (2) | 11256 | |
3 | Zuigerpen (2) | 22455-03 | 7 | Race-klepveerkit | 18013-03A | |
4 | Zuigerpen met circlip (4) | 22097-99 | Opmerkingen: Zuigerset (27000007), omvat de items 1 t/m 4. Items 4, 5 en 6 zitten ook in de revisieset voor het bovenste deel van de pakking (16500244). Raadpleeg voor klepveeronderdelen (item 7) instructieblad J03548. | |||
Afbeelding 2. Serviceonderdelen: Screamin' Eagle Pro Twin-Cooled 103 (1690 CC) Hogecompressieset
Tabel 2. Serviceonderdelen
Onderdeel | Beschrijving (aantal) | Onderdeelnummer | Onderdeel | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Pakking, onderzijde tuimelaardeksel (2) | 16719-99A | 9 | Carterontluchting (2) | 17025-03A | |
2 | Pakking, bovenzijde tuimelaardeksel (2) | 17386-99A | 10 | Keerschot (2) | 26500002 | |
3 | Pakking, klepstoterkap (2) | 18635-99B | 11 | Keerring, EFI-inlaat (2) (niet afgebeeld) | 29995-86B | |
4 | O-ring, middelste afdekking klepstoterstang (4) | 11132A | 12 | Keerring, MAP-sensor (2) (niet afgebeeld) | 11291 | |
5 | O-ring, onderste afdekking klepstoterstang (4) | 11145A | 13 | Set Perfect Fit-stoterstangen (+0,76 mm (0,030 inch)) | 18401-03 | |
6 | O-ring, bovenste afdekking klepstoterstang (4) | 11293 | 14 | Veer koppelingsmembraan (niet afgebeeld) | 37951-98 | |
7 | O-ring, tuimelaararmsteun (2) | 11270 | Opmerkingen: Carterontluchting 17025-03A bevat items 8 t/m 10. Items 1 t/m 13 zitten in de revisieset voor het bovenste deel van de pakking (16500244) en items 6 en 7, Afbeelding 1. | |||
8 | Ontluchtingsbout (4) | 4400 | ||||
Afbeelding 3. Serviceonderdelen: Screamin' Eagle Pro Twin-Cooled 103 (1690 CC) Hogecompressieset
Tabel 3. Serviceonderdelen
Onderdeel | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Pakking, nokkenaskap | 25244-99A |
2 | Onderlegring | Niet afzonderlijk verkrijgbaar |
3 | Dopbout, geflensd | Niet afzonderlijk verkrijgbaar |
4 | Sluitring | 11461 |
5 | Nokkenas, voor, SE-259E | Niet afzonderlijk verkrijgbaar |
6 | Nokkenas, achter, SE-259E | Niet afzonderlijk verkrijgbaar |
7 | Lager, naald (2) (moet indien nodig afzonderlijk worden aangeschaft) | 9215 |
8 | O-ring, tussen oliepomp en nokkenasplaat | 11293 |
9 | O-ring, tussen nokkenasplaat en carter (2) | 11301 |
Opmerkingen: De bevestigingsset voor de nokkenaandrijving (25566-06) bevat items 2 en 3. Items 1, 4, 8 en 9 zitten in de pakkingset nokkenasaandrijving (17045-99D). Onderdelen 5 en 6 zitten in de nokkenset (25482-10). | ||
