Screamin’ Eagle Pro TC 1690 cm³ (103 in³) Kompressionserhöhungssatz mit Nockenwellen – Twin-Cooled
J059892016-08-22
ALLGEMEINES
Satz-Nummer
92500021A
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Einbauanforderungen
Für diesen Satz ist der separate Kauf eines SE Hochleistungs-Luftfiltersatzes erforderlich. Für verfügbare Sätze siehe den SE Pro-Katalog.
Für diesen Satz ist auch der separate Kauf des Nockenantriebs-Halterungssatzes (25566-06) und des Nockenantriebs-Wartungsdichtungssatzes (17045-99D) erforderlich, die bei einem Harley-Davidson Händler erhältlich sind.
Der separate Kauf eines Nockendistanzstücksatzes (25928-06) wird empfohlen. Dieser Satz enthält fünf verschiedene Distanzstücke zur ordnungsgemäßen Ausrichtung des Zahnrads.
Die entsprechenden Abschnitte zu benötigten Sonderwerkzeugen für den Einbau dieses Satzes sind dem Werkstatthandbuch zu entnehmen.
Zum korrekten Einbau dieses Satzes ist auch eine Neukalibrierung des ECM erforderlich. Nehmen Sie Kontakt mit einem Harley-Davidson Händler bezüglich weiterer Informationen auf.
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Die entsprechenden Verfahren im Werkstatthandbuch befolgen. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00333b)
HINWEIS
Diese Einbauanleitung bezieht sich auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Modelljahr und Motorradmodell erforderlich. Es ist bei einem Harley-Davidson Händler erhältlich.
Inhalt des Satzes
HINWEIS
Dieser Satz ist nur für Hochleistungs- oder Motorsportanwendungen vorgesehen. Er ist an Fahrzeugen mit Schadstoffregelsystemen nicht zugelassen. Dieser Satz kann die beschränkte Fahrzeuggarantie einschränken oder ungültig machen. Motorbezogene Hochleistungskomponenten sind nur für ERFAHRENE FAHRER VORGESEHEN.
AUSBAU
Für die Wartung vorbereiten
| 1. | Das Motorrad anheben. | |
| 2. | Sicherheitssystem entschärfen. | |
| 3. | Den Sitz nach den Anweisungen im Werkstatthandbuch entfernen. | |
| WARNUNG Bei der Wartung der Kraftstoffanlage nicht rauchen und offene Flammen sowie Funken vermeiden. Benzin ist äußerst leicht entflammbar und hochexplosiv, was zu schweren oder tödlichen Verletzungen führen kann. (00330a) | ||
| 4. | Den Kraftstofftank nach den Anweisungen im Werkstatthandbuch ausbauen. | |
| 5. | Die Hauptsicherung ausbauen. Siehe Werkstatthandbuch für das jeweilige Motorradmodell. |
Ausbau der Motorkomponenten
- Die vorhandene Luftfilter-Baugruppe ausbauen. Siehe AUSBAU DES LUFTFILTERS im Werkstatthandbuch.
- Die vorhandene Abgasanlage ausbauen. Siehe AUSBAU DER ABGASANLAGE im Werkstatthandbuch.
- Den Zylinder und Zylinderkopf sowie die Baugruppe Nockenscheibe zerlegen. In den entsprechenden Teilen des Abschnitts MOTOR im Werkstatthandbuch nachschlagen.
- Die vorhandene Kupplungstellerfeder ausbauen Siehe AUSBAU DER KUPPLUNG im Werkstatthandbuch.
EINBAU
Einbau der Motor- und Kupplungsteile
- Siehe Abbildung 3. Die Nadellager (7) der Nockenwelle untersuchen und gegebenenfalls austauschen.
- Siehe Abbildung 1 bis Abbildung 3. Die Nocken auf der Nockenscheibe, die Leistungsventilfedern auf den Zylinderköpfen und den Zylinder und Zylinderkopf mit Teilen aus dem Satz zusammenbauen. In den entsprechenden Teilen des Abschnitts MOTOR im Werkstatthandbuch nachschlagen.
- Die Kupplungstellerfeder aus dem Satz einbauen. Siehe EINBAU DER KUPPLUNG im Werkstatthandbuch.
- Die Abgasanlage einbauen. Siehe EINBAU DER AUSPUFFANLAGE im Werkstatthandbuch.
- Die Luftfilterbaugruppe einbauen. Siehe EINBAU DES LUFTFILTERS im Werkstatthandbuch.
HINWEIS
Es wird vorausgesetzt, dass die Zylinder neu sind oder eine geringe Kilometeranzahl haben. Die Zylinder gemäß den Angaben im Werkstatthandbuch vermessen und die Kolbenpassung gemäß den Angaben der mitgelieferten Kolbensatz-Einbauanleitung prüfen. Wenn die vorgeschriebene Passung bei den standardmäßig mitgelieferten Kolben nicht erzielt werden kann (Unrundheit, Verjüngung usw.),
müssen neue Zylinder gekauft werden.
Endgültiger Zusammenbau
| 1. | Die Hauptsicherung einbauen. Siehe Werkstatthandbuch für das jeweilige Motorradmodell. | |
| 2. | Den Kraftstofftank gemäß den Anweisungen im Werkstatthandbuch einbauen. | |
| 3. | Den Sitz nach den Anweisungen im Werkstatthandbuch einbauen. | |
| WARNUNG Den Sitz nach dem Einbau nach oben ziehen, um sicherzustellen, dass er in der korrekten Position eingerastet ist. Ein loser Sitz kann sich während der Fahrt verschieben, zum Verlust der Kontrolle über das Fahrzeug und zu schweren oder tödlichen Verletzungen führen. (00070b) HINWEIS Beim Einbau dieses Satzes muss das ECM neu kalibriert werden. Wenn das ECM anschließend nicht korrekt kalibriert wird, kann es zu schweren Motorschäden kommen. (00399b) | ||
| 4. | Das ECM nachkalibrieren. Nehmen Sie Kontakt mit einem Harley-Davidson Händler bezüglich weiterer Informationen auf. | |
| 5. | Den Motor anlassen und laufen lassen. Einige Male wiederholen, um eine korrekte Funktion zu gewährleisten. |
Betrieb
In der Bedienungsanleitung die EINFAHRREGELN nachlesen.
ERSATZTEILE

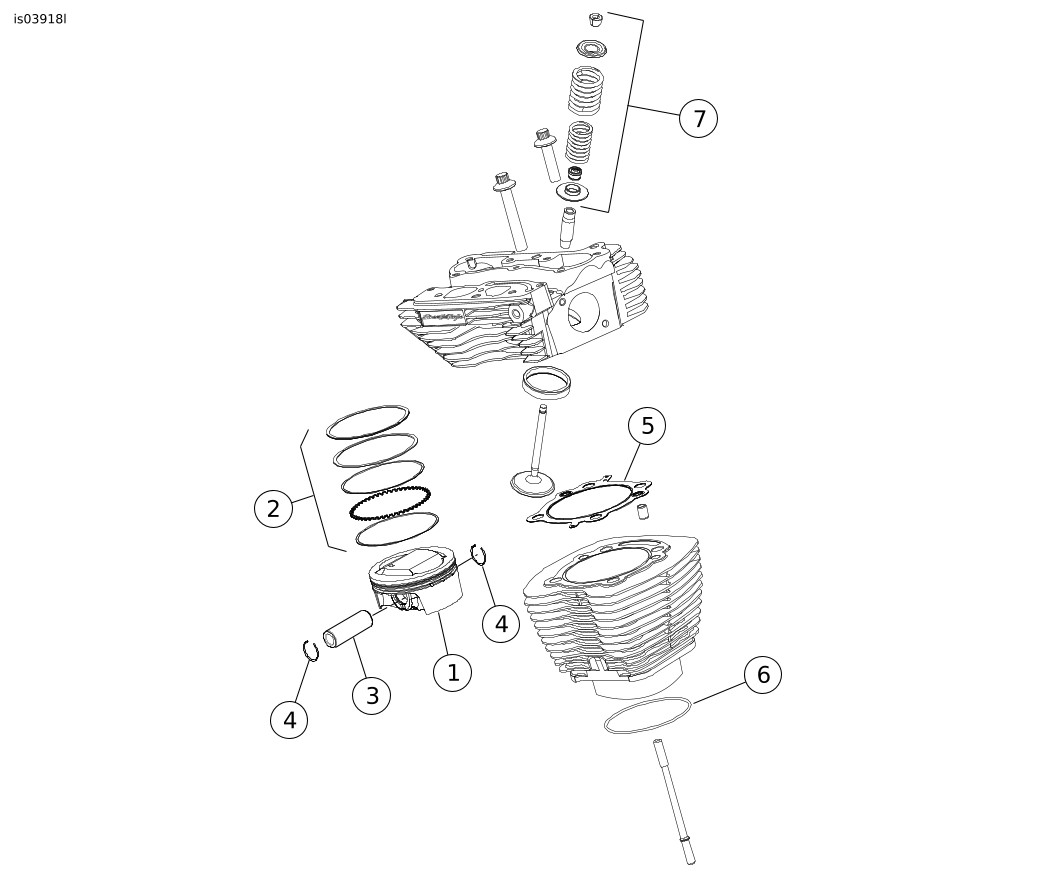

Abbildung 1. Ersatzteile: Screamin' Eagle Pro Twin-Cooled 103 (1690 cm³) Kompressionserhöhungssatz
Tabelle 1. Ersatzteile
Artikel | Beschreibung (Menge) | Teilenummer | Artikel | Beschreibung (Menge) | Teilenummer | |
|---|---|---|---|---|---|---|
1 | Kolben (2) | Nicht einzeln erhältlich | 5 | Dichtung, Zylinderkopf (2) | 16500066 | |
2 | Kolbenringsatz (2) | 22457-10 | 6 | O-Ring, Zylinderfuß (2) | 11256 | |
3 | Kolbenbolzen (2) | 22455-03 | 7 | Hochleistungs-Ventilfedersatz | 18013-03A | |
4 | Kolbenbolzensicherungsring (4) | 22097-99 | Bemerkungen: Kolbensatz (27000007) enthält Teile 1 bis 4. Angaben 4, 5 und 6 sind auch im Dichtungssatz für die Motorinstandsetzung, Zylinderkopf (16500244) enthalten. Für Ventilfederkomponenten (Teil 7) siehe die Einbauanleitung J03548. | |||
Abbildung 2. Ersatzteile: Screamin' Eagle Pro Twin-Cooled 103 (1690 cm³) Kompressionserhöhungssatz
Tabelle 2. Ersatzteile
Artikel | Beschreibung (Menge) | Teilenummer | Artikel | Beschreibung (Menge) | Teilenummer | |
|---|---|---|---|---|---|---|
1 | Dichtung, Kipphebeldeckel-Sockel (2) | 16719-99A | 9 | Kurbelgehäuseentlüftung (2) | 17025-03A | |
2 | Dichtung, Kipphebeldeckel-Oberteil (2) | 17386-99A | 10 | Leitblechbaugruppe (2) | 26500002 | |
3 | Dichtung, Stößelgehäuse (2) | 18635-99B | 11 | Dichtung, EFI-Ansaugstutzen (2) (nicht abgebildet) | 29995-86B | |
4 | O-Ring, mittlere Stößelstangenführung (4) | 11132A | 12 | Dichtung, Ansaugunterdrucksensor (2) (nicht abgebildet) | 11291 | |
5 | O-Ring, untere Stößelstangenführung (4) | 11145A | 13 | Perfect Fit-Stößelstangen-Satz, (+0,030 in) | 18401-03 | |
6 | O-Ring, obere Stößelstangenführung (4) | 11293 | 14 | Kupplungstellerfeder (nicht abgebildet) | 37951-98 | |
7 | O-Ring, Kipphebelhalter (2) | 11270 | Bemerkungen: Kurbelgehäuseentlüftung (17025-03A) enthält Teile 8 bis 10. Teile 1 bis 13 sind im Dichtungssatz für die Motorinstandsetzung (16500244) enthalten, sowie Teile 6 und 7, Abbildung 1. | |||
8 | Entlüftungsschraube (4) | 4400 | ||||
Abbildung 3. Ersatzteile: Screamin' Eagle Pro Twin-Cooled 103 (1690 cm³) Kompressionserhöhungssatz
Tabelle 3. Ersatzteile
Artikel | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Dichtung, Nockenwellendeckel | 25244-99A |
2 | Unterlegscheibe | Nicht einzeln erhältlich |
3 | Kopfschraube, geflanscht | Nicht einzeln erhältlich |
4 | Sicherungsring | 11461 |
5 | Nockenwelle, vorne, SE-259E | Nicht einzeln erhältlich |
6 | Nockenwelle, hinten, SE-259E | Nicht einzeln erhältlich |
7 | Nadellager (2) (falls erforderlich, muss einzeln erworben werden) | 9215 |
8 | O-Ring, Ölpumpe zur Nockenwellenstützplatte | 11293 |
9 | O-Ring, Nockenwellenstützplatte zum Kurbelgehäuse (2) | 11301 |
Bemerkungen: Nockenantrieb-Halterungssatz (25566-06) umfasst Teile 2 und 3. Teile 1, 4, 8 und 9 sind im Nockenantriebs-Wartungsdichtungssatz (17045-99D) enthalten. Teile 5 und 6 sind mit dem Nockenwellensatz (25482-10) erhältlich. | ||
