Kit haute compression avec cames Screamin' Eagle Pro TC 103 (1 690 CM³) - Twin-Cooled
J059892016-08-22
GÉNÉRALITÉS
Numéro de kit
92500021A
Modèles
Pour obtenir des informations sur la configuration des modèles, consulter le catalogue P&A de vente au détail ou la section Parts and Accessories (Pièces et accessoires) sur le site www.harley-davidson.com (en anglais uniquement).
Conditions requises pour la pose
Ce kit nécessite l'achat séparé d'un kit de filtre à air à débit élevé SE. Consulter le catalogue SE Pro pour connaître les kits disponibles.
Ce kit nécessite également l'achat séparé du kit de retenue d'entraînement de came (25566-06) et du kit de joint d'entretien de came (17045-99C), disponibles auprès des concessionnaires Harley-Davidson.
L'achat séparé du kit d'entretoise de came (25928-06) est recommandé. Ce kit contient cinq entretoises différentes pour obtenir l'alignement correct du pignon.
Voir les sections correspondantes du manuel d'entretien pour connaître les outils spéciaux nécessaires à la pose de ce kit.
La pose correcte de ce kit nécessite aussi le réétalonnage de l'ECM. Contacter un concessionnaire Harley-Davidson pour plus d'informations.
AVERTISSEMENTLa sécurité du conducteur et du passager dépend de la pose correcte de ce kit. Suivre les procédures du manuel d’entretien approprié. Si l'opérateur ne possède pas les compétences requises ou les outils appropriés pour effectuer la procédure, la pose doit être confiée à un concessionnaire Harley-Davidson. Une pose incorrecte de ce kit risque de causer la mort ou des blessures graves. (00333b)
REMARQUE
Cette fiche d'instructions renvoie aux informations du manuel d'entretien. Il est nécessaire d'utiliser un manuel d'entretien correspondant au modèle et à l'année de la moto pour cette pose. Il est disponible auprès d'un concessionnaire Harley-Davidson.
Contenu du kit
REMARQUE
Ce kit est conçu pour les applications haute performance ou de compétition seulement et sa vente ou son utilisation sur les véhicules à moteur à pollution contrôlée est interdite. Ce kit peut réduire ou annuler la garantie limitée du véhicule. Les pièces de performance pour le moteur sont conçues UNIQUEMENT POUR LES CONDUCTEURS EXPÉRIMENTÉS.
DÉPOSE
Préparer pour l'entretien
| 1. | Soulever la moto. | |
| 2. | Désactiver le système de sécurité. | |
| 3. | Déposer la selle conformément aux instructions du manuel d'entretien. | |
| AVERTISSEMENT Lors d'opérations d'entretien sur le circuit de carburant, ne pas fumer ni laisser de flammes nues ou d'étincelles à proximité. L'essence est un produit extrêmement inflammable et hautement explosif, qui peut entraîner la mort ou des blessures graves. (00330a) | ||
| 4. | Retirer le réservoir de carburant selon les instructions du manuel d’entretien. | |
| 5. | Déposer le fusible principal. Voir le manuel d’entretien correspondant à la moto. |
Dépose des composants du moteur
- Déposer l'ensemble de filtre à air existant. Se reporter à la section DÉPOSE DU FILTRE À AIR dans le manuel d'entretien.
- Déposer le système d'échappement existant. Se reporter à la section DÉPOSE DU SYSTÈME D'ÉCHAPPEMENT dans le manuel d'entretien.
- Démonter la partie supérieure du moteur et l’ensemble de plaque de came. Se reporter aux sections MOTEUR concernées du manuel d'entretien.
- Déposer le ressort à diaphragme d'embrayage existant. Se reporter à la section DÉPOSE DE L'EMBRAYAGE dans le manuel d'entretien.
POSE
Effectuer la pose du moteur et des composants de l'embrayage
- Voir Figure 3. Inspecter les roulements à aiguilles d'arbre à cames (7) et les remplacer si nécessaire.
- Poser le ressort à diaphragme d'embrayage du kit. Se reporter à la section POSE DE L'EMBRAYAGE dans le manuel d'entretien.
- Poser le système d'échappement. Voir INSTALLATION DU SYSTÈME D’ÉCHAPPEMENT dans le manuel d’entretien.
- Poser l'ensemble de filtre à air. Voir INSTALLATION DU FILTRE À AIR dans le manuel d’entretien.
REMARQUE
Les cylindres sont censés être neufs ou peu utilisés. Mesurer les cylindres conformément au manuel d'entretien et vérifier l'ajustement des pistons en suivant
les instructions contenues dans la fiche d'instructions du kit de pistons fourni. Si un ajustement correct ne peut pas être obtenu (ovalisation, conicité, etc.) pour les pistons
standard fournis, des cylindres neufs doivent être achetés.
Montage final
| 1. | Poser le fusible principal. Voir le manuel d’entretien correspondant à la moto. | |
| 2. | Poser le réservoir de carburant selon les instructions du manuel d'entretien. | |
| 3. | Poser la selle selon les instructions du manuel d'entretien. | |
| AVERTISSEMENT Après avoir posé la selle, essayer de la soulever afin de vérifier qu'elle est verrouillée en position. Pendant la conduite, une selle mal fixée risque de bouger et de provoquer une perte de contrôle, pouvant entraîner la mort ou des blessures graves. (00070b) AVIS Il faut réétalonner l’ECM pour installer ce kit. Si le réétalonnage de l'ECM n'est pas effectué correctement, cela peut conduire à des dommages graves du moteur. (00399b) | ||
| 4. | Réétalonner l'ECM. Contacter un concessionnaire Harley-Davidson pour plus d'informations. | |
| 5. | Démarrer et faire tourner le moteur. Répéter plusieurs fois pour vérifier le bon fonctionnement. |
Fonctionnement
Voir le manuel du propriétaire pour les RÈGLES DE CONDUITE DE RODAGE.
PIÈCES DE RECHANGE

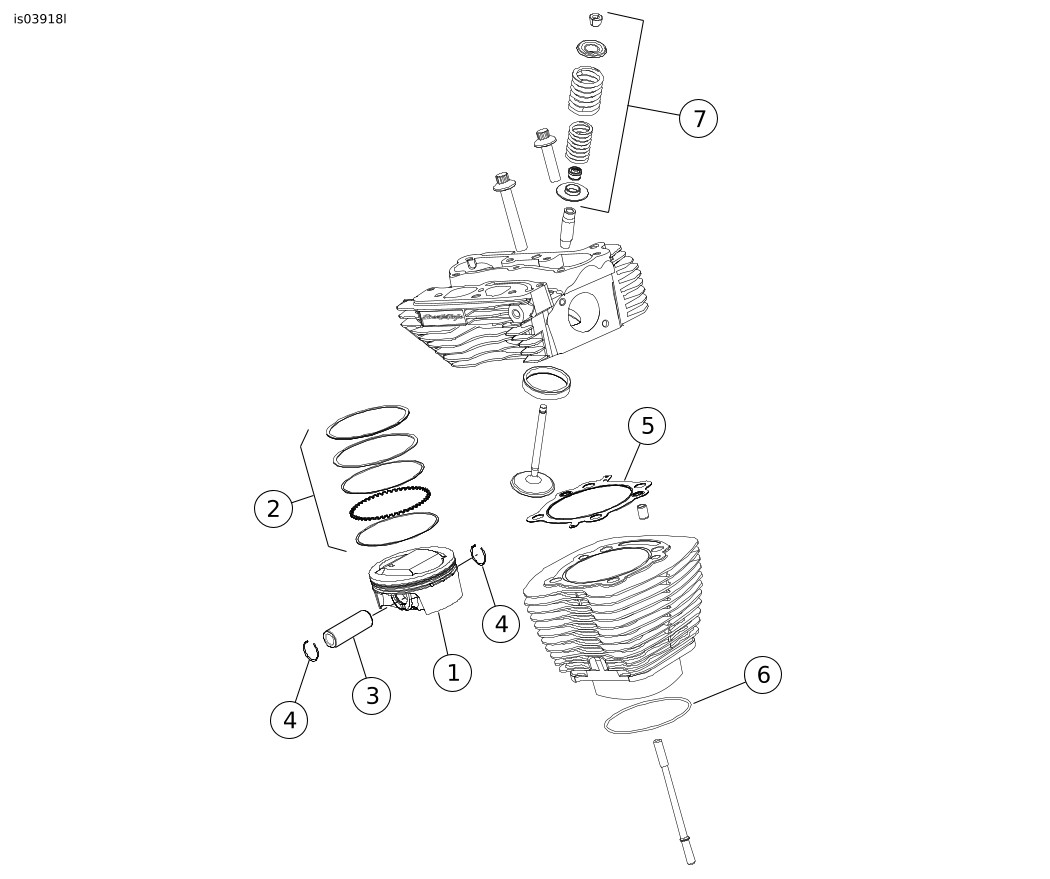

Figure 1. Pièces de rechange : Kit haute compression Screamin' Eagle Pro Twin-Cooled 103 (1 690 CM³)
Tableau 1. Pièces de rechange
Article | Description (quantité) | Numéro de pièce | Article | Description (quantité) | Numéro de pièce | |
|---|---|---|---|---|---|---|
1 | Piston (2) | Non vendu séparément | 5 | Joint, culasse (2) | 16500066 | |
2 | Jeu de segments de piston (2) | 22457-10 | 6 | Joint torique, base de cylindre (2) | 11256 | |
3 | Axe de piston (2) | 22455-03 | 7 | Kit de ressort de soupape performant | 18013-03A | |
4 | Anneau de retenue de l’axe du piston (4) | 22097-99 | Remarques : Le kit de piston (27000007) inclut les articles 1 à 4. Les éléments 4, 5 et 6 sont aussi inclus dans le kit de révision complète de joints pour partie supérieure (16500244). Pour les composants de ressort de soupape (élément 7), voir la fiche d’instructions J03548. | |||
Figure 2. Pièces de rechange : Kit haute compression Screamin' Eagle Pro Twin-Cooled 103 (1 690 CM³)
Tableau 2. Pièces de rechange
Article | Description (quantité) | Numéro de pièce | Article | Description (quantité) | Numéro de pièce | |
|---|---|---|---|---|---|---|
1 | Joint, base de cache-culbuteur (2) | 16719-99A | 9 | Ensemble du reniflard (2) | 17025-03A | |
2 | Joint, dessus de cache-culbuteur (2) | 17386-99A | 10 | Ensemble de la chicane (2) | 26500002 | |
3 | Joint, couvercle de poussoir (2) | 18635-99B | 11 | Joint, admission d’injection électronique de carburant (2) (non illustré) | 29995-86B | |
4 | Joint torique, couvercle de tige de poussée intermédiaire (4) | 11132A | 12 | Joint, capteur MAP (2) (non illustré) | 11291 | |
5 | Joint torique, couvercle de tige de poussée inférieure (4) | 11145A | 13 | Kit de tiges de poussée à ajustage parfait, + 0,76 mm (+ 0,030 po) | 18401-03 | |
6 | Joint torique, couvercle de tige de poussée supérieure (4) | 11293 | 14 | Ressort, diaphragme d’embrayage (non illustré) | 37951-98 | |
7 | Joint torique, support de culbuteur (2) | 11270 | Remarques : L’ensemble de reniflard 17025-03A inclut les éléments 8 à 10. Les éléments 1 à 13 sont inclus dans le kit de révision complète de joints pour partie supérieure (16500244) et les éléments 6 et 7, figure 1. | |||
8 | Boulon de reniflard (4) | 4400 | ||||
Figure 3. Pièces de rechange : Kit haute compression Screamin' Eagle Pro Twin-Cooled 103 (1 690 CM³)
Tableau 3. Pièces de rechange
Article | Description (quantité) | Numéro de pièce |
|---|---|---|
1 | Joint, couvercle de came | 25244-99A |
2 | Rondelle | Non vendu séparément |
3 | Vis à capuchon à collet | Non vendu séparément |
4 | Anneau de retenue | 11461 |
5 | Arbre à cames, avant, SE-259E | Non vendu séparément |
6 | Arbre à cames, arrière, SE-259E | Non vendu séparément |
7 | Roulement à aiguilles (2) (doit être acheté séparément si nécessaire) | 9215 |
8 | Joint torique, pompe à huile à la plaque de came | 11293 |
9 | Joint torique, plaque de came au carter moteur (2) | 11301 |
Remarques : Le kit de retenue d'entraînement de came (25566-06) inclut les articles 2 et 3. Les éléments 1, 4, 8 et 9 sont inclus dans le kit de joint d’entretien de came (17045-99D). Les articles 5 et 6 sont disponibles dans le kit de came (25482-10). | ||
