Screamin' Eagle Pro TC 103 (1690 CC)高圧縮キット、カム - ツイン冷却
J059892016-08-22
概略
キット番号
92500021A
モデル
モデルの備品に関する情報は、最新の純正P&Aカタログをご参照ください。または、最寄りのハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
取り付け要件
このキットを取り付けるにはSEハイフローエアクリーナーキットを別途購入する必要があります。 入手可能なキットについては、SE Proのカタログをご参照ください。
このキットでは、Cam Drive Retention Kit (カムドライブリテンションキット) (25566-06)およびCam Service Gasket Kit (カムサービスガスケットキット) (17045-99D)を別途購入する必要があります。これらはハーレーダビッドソン ジャパン正規販売網店で販売されています。
カムスペーサーキット(25928-06)の別途購入を推奨します。 このキットには、スプロケットの位置を正しく揃えるための5種類のスペーサーが含まれています。
このキットの取り付けに必要な特殊工具については、サービスマニュアルの該当する項目を参照してください。
また、このキットを正しく取り付けるためにはECMの再キャリブレーションが必要です。 詳細については、ハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書は、サービスマニュアルの記載情報の参照を必要としています。 取り付け時には、車両の年/モデルのサービスマニュアルが必要です。 マニュアルはハーレーダビッドソン ジャパン正規販売網店で入手できます。
キット内容
「図1」から「図3」及び「表1」から「表3」を参照してください。
注記
このキットは、ハイパフォーマンスやレーシング用であり、エコカーへの販売や使用は法律で禁止されています。 このキットの取り付けにより、車両の保証が無効になる場合や、保証内容が制限される場合があります。 エンジン関連性能向上パーツは、経験豊富なライダーのみを対象にしています。
取り外し
作業準備
1. バイクを上昇させる。
2. セキュリティシステムを解除し、
3. サービスマニュアルの説明に従ってシートを取り外します。
警告
フューエルシステムを取り扱う際は、喫煙したり、そばで火や火花の元となるものを使用したりしないでください。 ガソリンは可燃性、起爆性が非常に高いため、死亡事故または重傷事故につながるおそれがあります。 (00330a)
4. サービスマニュアルの説明に従ってフューエルタンクを取り外します。
5. メインヒューズを取り外します。 お持ちのバイクのサービスマニュアルを参照してください。
エンジンコンポーネントの取り外し
  1. 既装着のエアクリーナーアッセンブリーを取り外します。 サービスマニュアルのエアクリーナーの取り外しを参照してください。
  2. 既装着のイグゾーストシステムを取り外します。 サービスマニュアルの「エキゾーストシステムの取り外し」を参照してください。
  3. エンジントップエンドとカムプレートアッセンブリーを分解します。 サービスマニュアルの該当する「エンジン」の項を参照してください。
  4. 既存のクラッチダイアフラムスプリングを取り外します。 サービスマニュアルの「クラッチの取り外し」を参照してください。
取り付け
エンジンとクラッチコンポーネントの取り付け
  1. 図3を参照してください。 カムシャフトニードルのベアリング(7)を調べ、必要に応じて交換してください。
  2. 「図1」から「図3」を参照してください。 カムをカムプレート、パフォーマンスバルブスプリングをシリンダーヘッドに、エンジントップエンドにキットのパーツで取り付けます。 サービスマニュアルの該当する「エンジン」の項を参照してください。
    3. 注記
    シリンダーが新品か走行距離が低いものと想定しています。 サービスマニュアルに従いシリンダーを測定し、ピストンキット付属の取り扱い説明書に従ってピストンフィットを確認します。 真円でない、またはテーパー状になっているなどの原因で、支給された標準的なピストンが適切に取り付けられない場合は、新しいシリンダーを購入する必要があります。
  3. キットに入っているクラッチダイアフラムスプリングを取り付けます。 サービスマニュアルの「クラッチの取り付け」を参照してください。
  4. エキゾーストシステムを取り付けます。 サービスマニュアルのイグゾーストシステムの取り付けセクションを参照してください。
  5. エアクリーナーアッセンブリーを取り付けます。 サービスマニュアルのエアクリーナーの取り付けセクションを参照してください。
最終組立作業
1. メインヒューズを取り付けます。 お持ちのバイクのサービスマニュアルを参照してください。
2. サービスマニュアルの説明に従ってフューエルタンクを取り付けます。
3. サービスマニュアルの説明に従ってシートを取り付けます。
警告
シートを装着したらシートを上に引っ張り、所定の位置にロックされていることを確認します。 シートが緩んでいると、走行中に動いて制御不能となり、死亡したり重傷を負うおそれがあります。 (00070b)
ご注意
このキットを取り付ける際には必ずECM (電子制御モジュール)を再調整する必要があります。 ECMの再調整が適切に行われないと、エンジンに深刻なダメージを与えるおそれがあります。 (00399b)
4. ECMを再キャリブレーションします。 詳細については、ハーレーダビッドソン ジャパン正規販売網店にお問い合わせください。
5. エンジンを始動させます。 数回繰り返して正常に作動するか確認します。
操作
慣らし運転の方法についてはオーナーズマニュアルを参照してください。
交換用パーツ

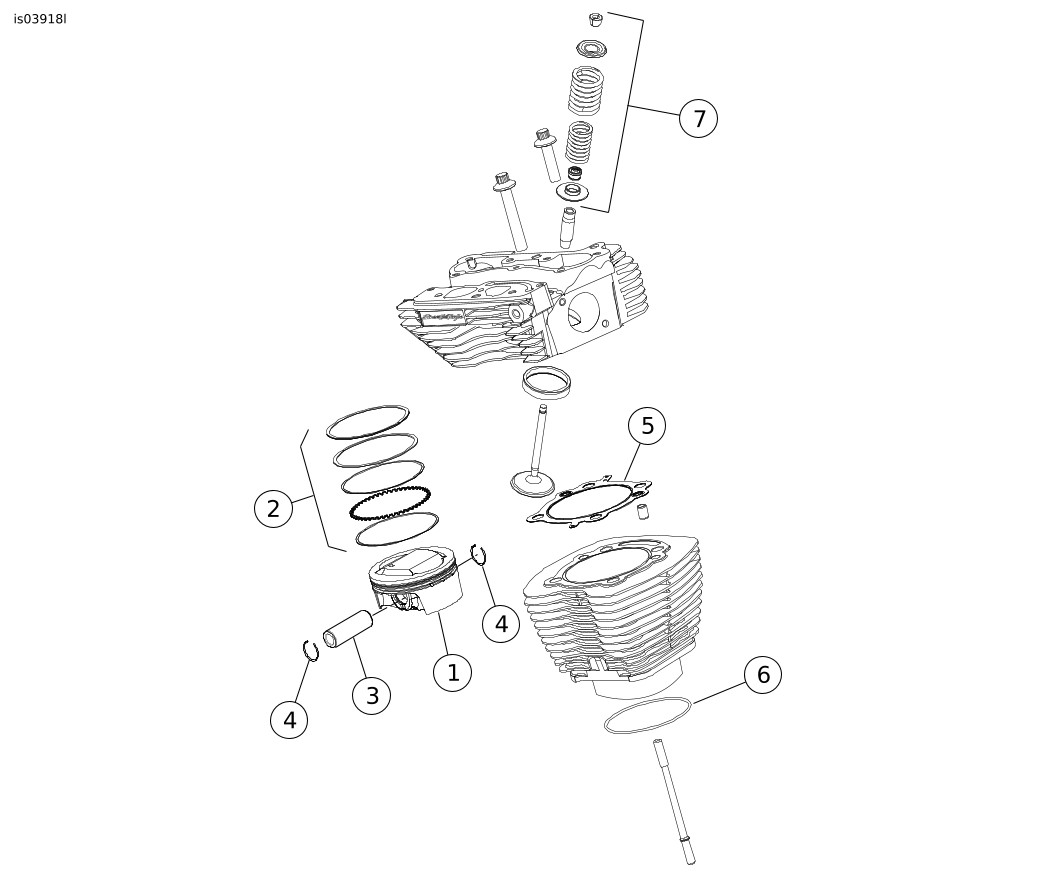

図1。 交換用パーツ: Screamin' Eagle Proツイン冷却103 (1690 CC)高圧縮キット
表1。 交換用パーツ
アイテム
詳細(数量)
部品番号
アイテム
詳細(数量)
部品番号
1
ピストン(2)
単品販売なし
5
ガスケット、シリンダーヘッド(2)
16500066
2
ピストンリングセット(2)
22457-10
6
O リング、シリンダーベース(2)
11256
3
ピストンピン(2)
22455-03
7
パフォーマンスバルブスプリングキット
18013-03A
4
ピストンピンサークリップ(4)
22097-99
注記: リフレクターキット(27000007)には品目1 ～ 4 が含まれています。 品目4、5、および6は、アッパーエンドオーバーホールガスケットキット(16500244)にも含まれています。 バルブスプリングのコンポーネント(品目7)については、取扱要領書J03548を参照してください。
図2。 交換用パーツ: Screamin' Eagle Proツイン冷却103 (1690 CC)高圧縮キット
表2。 交換用パーツ
アイテム
詳細(数量)
部品番号
アイテム
詳細(数量)
部品番号
1
ガスケット、ロッカーカバーベース(2)
16719-99A
9
ブリーザーアッセンブリー(2)
17025-03A
2
ガスケット、ロッカーカバートップ(2)
17386-99A
10
バフルアッセンブリー(2)
26500002
3
ガスケット、タペットカバー(2)
18635-99B
11
シール、EFI吸気(2) (非表記)
29995-86B
4
Oリング、ミドルプッシュロッドカバー(4)
11132A
12
シール、マップセンサー(2) (非表記)
11291
5
Oリング、ロアプッシュロッドカバー(4)
11145A
13
パーフェクトフィットプッシュロッドキット、(+0.030インチ)
18401-03
6
Oリング、アッパープッシュロッドカバー(4)
11293
14
スプリングクラッチダイアフラム(非表記)
37951-98
7
Oリング、ロッカーアームサポート(2)
11270
注記: ブリーザーアッセンブリー17025-03A には8 ～ 10 が含まれます。
品目1 ～ 13 はアッパーエンドオーバーホールガスケットキット(16500244)と品目6 および7、図1 に含まれます。
8
ブリーザーボルト(4)
4400
図3。 交換用パーツ: Screamin' Eagle Proツイン冷却103 (1690 CC)高圧縮キット
表3。 交換用パーツ
アイテム
詳細(数量)
部品番号
1
ガスケット、カムカバー
25244-99A
2
ワッシャー
単品販売なし
3
キャップスクリュー、フランジ
単品販売なし
4
リテーニングリング
11461
5
カムシャフト、フロント、 SE-259E
単品販売なし
6
カムシャフト、リア、 SE-259E
単品販売なし
7
ベアリング、ニードル(2) (必要な場合は別途購入)
9215
8
Oリング、オイルポンプからカムプレート
11293
9
Oリング、カムプレートからクランクケース(2)
11301
注記: Cam Drive Retention Kit (カムドライブリテンションキット) (25566-06)には、2と3が含まれています。 品目1、4、8 および9 はカムサービスガスケットキット(17045-99D)に付属します。 アイテム5および6はカムキット(25482-10)に含まれています。
