Kit de alta compressão Screamin' Eagle Pro TC 103 (1690 cc) com excêntrico - Twin-Cooled
J059892016-08-22
GERAL
Número do kit
92500021A
Modelos
Para obter informações sobre modelos correspondentes, veja o Catálogo de peças e acessórios de varejo ou a seção de Peças e acessórios do site www.harley-davidson.com (somente em inglês).
Requisitos da instalação
Este kit requer a aquisição separada do kit de filtro de ar de alta vazão SE. Consulte o catálogo SE Pro para obter os kits disponíveis.
Este kit também requer a aquisição em separado do kit de retentor do comando do excêntrico (25566-06) e do kit de gaxeta de manutenção do excêntrico (17045-99D) que se encontram à venda nos concessionários Harley-Davidson.
Recomenda-se a aquisição separada do Kit de espaçador do excêntrico (25928-06). Este kit contém cinco espaçadores diferentes para alcançar o alinhamento da roda dentada apropriado.
Veja as seções apropriadas no Manual de serviço para ver as ferramentas necessárias para instalar este kit.
Para instalar corretamente este kit, também é necessária a recalibração do ECM. Entre em contato com uma concessionária Harley-Davidson para obter detalhes.
ATENÇÃOA segurança do motociclista e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço. Se o procedimento não estiver dentro de suas capacidades ou se você não possuir as ferramentas corretas, deixe que uma concessionária Harley-Davidson efetue a instalação. A instalação inadequada deste kit poderá resultar em morte ou lesões graves. (00333b)
NOTA
Esta Folha de instruções faz referência às informações no Manual de serviço. É necessário ter um Manual de serviço deste ano/modelo de motocicleta para esta instalação. Este pode ser encontrado em uma concessionária Harley-Davidson.
Conteúdo do kit
NOTA
Este kit destina-se somente a aplicações de alto desempenho ou de competição, sendo ilegal para venda ou uso em veículos a motor com controle de poluição. Este kit pode reduzir ou invalidar a garantia limitada do veículo. As peças de desempenho relacionadas ao motor destinam-se SOMENTE A MOTOCICLISTAS EXPERIENTES.
REMOÇÃO
Preparação para a manutenção
| 1. | Levante a motocicleta. | |
| 2. | Desative o sistema de segurança. | |
| 3. | Remova o assento de acordo com as instruções do Manual de serviço. | |
| ATENÇÃO Ao fazer manutenção no sistema de combustível, não fume e não permita a presença de faíscas ou chama exposta nas proximidades. A gasolina é extremamente inflamável e altamente explosiva, o que poderá resultar em morte ou lesões graves. (00330a) | ||
| 4. | Remova o tanque de combustível de acordo com as instruções do Manual de serviço. | |
| 5. | Remova o fusível principal. Consulte o Manual de serviço de sua motocicleta. |
Remoção dos componentes do motor
- Remova o conjunto do filtro de ar. Consulte REMOÇÃO DO FILTRO DE AR do Manual de serviço.
- Remova o sistema de escapamento existente. Consulte REMOÇÃO DO SISTEMA DE ESCAPAMENTO no Manual de serviço.
- Desmonte a parte superior do motor e o conjunto da placa do excêntrico. Consulte as seções sobre MOTOR apropriadas no Manual de serviço.
- Remova a mola do diafragma existente da embreagem. Consulte REMOÇÃO DA EMBREAGEM do Manual de serviço.
INSTALAÇÃO
Instalação dos componentes do motor e da embreagem
- Consulte Figura 3. Inspecione os rolamentos de agulhas do comando de válvulas (7) e substitua se necessário.
- Instale a mola do diafragma da embreagem do kit. Consulte INSTALAÇÃO DA EMBREAGEM no Manual de serviço.
- Instale o sistema de escapamento. Consulte INSTALAÇÃO DO SISTEMA DE ESCAPAMENTO do Manual de serviço.
- Instale o conjunto do filtro de ar. Consulte FILTRO DE AR, INSTALAÇÃO do Manual de serviço.
NOTA
Supõe-se que os cilindros sejam novos ou tenham baixa quilometragem. Meça os cilindros de acordo com o Manual de serviço e verifique o encaixe do pistão seguindo as instruções na folha de instruções do kit do pistão fornecido. Se não for possível obter o encaixe adequado (excêntrico, cônico etc.) para os pistões padrão fornecidos, será necessário comprar cilindros novos.
Montagem final
| 1. | Instale o fusível principal. Consulte o Manual de serviço de sua motocicleta. | |
| 2. | Instale o tanque de combustível de acordo com as instruções do Manual de serviço. | |
| 3. | Instale o assento de acordo com as instruções do Manual de serviço. | |
| ATENÇÃO Depois de instalar o assento, puxe-o para cima para certificar-se de que esteja travado na posição certa. Ao dirigir, um assento solto pode se deslocar, causando perda de controle, o que poderá resultar em morte ou lesões graves. (00070b) AVISO O ECM deve ser recalibrado ao instalar este kit. A falha em recalibrar o ECM apropriadamente poderá resultar em dano severo ao motor. (00399b) | ||
| 4. | Recalibre o ECM. Entre em contato com uma concessionária Harley-Davidson para obter detalhes. | |
| 5. | Ligue e opere o motor. Repita diversas vezes para verificar se está operando corretamente. |
Operação
Consulte o Manual do proprietário para informar-se sobre as REGRAS DE PILOTAGEM DURANTE O AMACIAMENTO.
PEÇAS DE REPOSIÇÃO

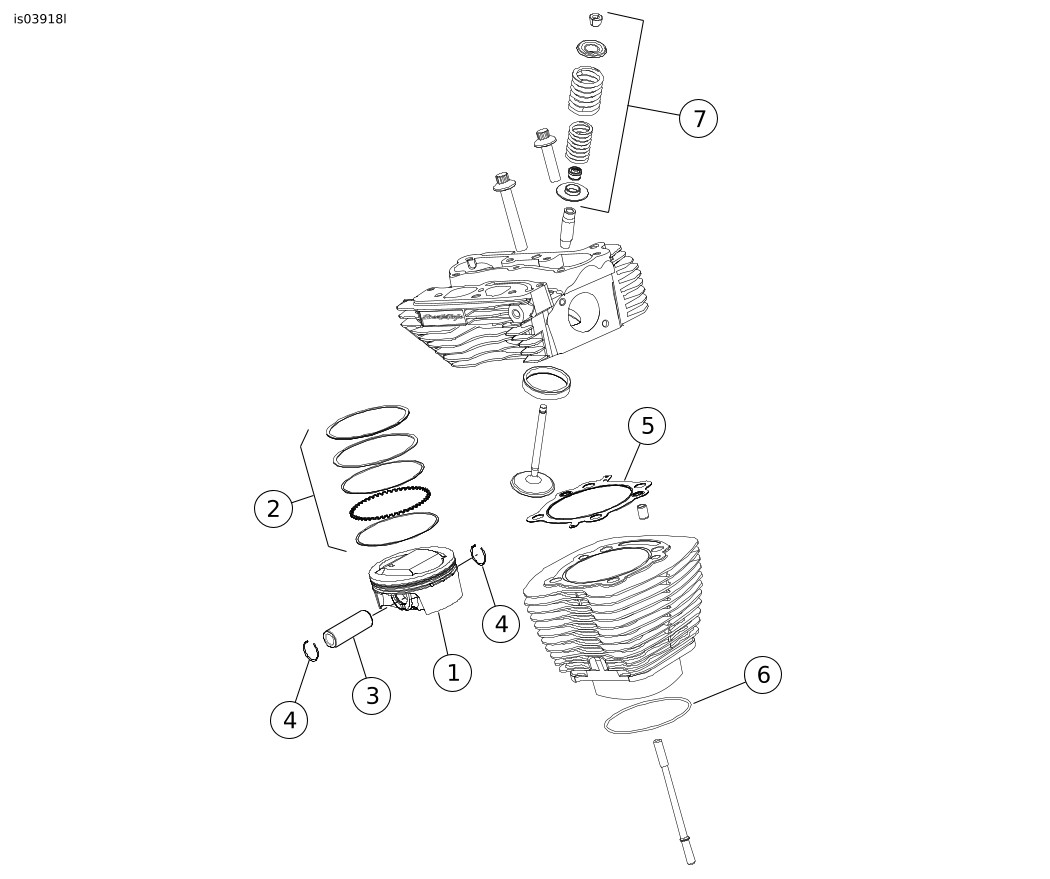

Figura 1. Peças de reposição: Kit de alta compressão Screamin' Eagle Pro Twin-Cooled 103 (1690 CC)
Tabela 1. Peças de reposição
Item | Descrição (quantidade) | Número de peça | Item | Descrição (quantidade) | Número de peça | |
|---|---|---|---|---|---|---|
1 | Pistão (2) | Não se vende separadamente | 5 | Gaxeta, cabeçote do cilindro (2) | 16500066 | |
2 | Conjunto de anéis do pistão (2) | 22457-10 | 6 | Anel de vedação “o-ring”, base do cilindro (2) | 11256 | |
3 | Pino do pistão (2) | 22455-03 | 7 | Kit de mola da válvula para competição | 18013-03A | |
4 | Anel de retenção do pino do pistão (4) | 22097-99 | Observações: Kit de pistões (27000007); inclui os itens de 1 a 4. Os itens 4, 5 e 6 também estão incluídos no kit da gaxeta de revisão geral da extremidade superior (16500244). Para obter os componentes da mola da válvula (Item 7) consulte a folha de instrução J03548. | |||
Figura 2. Peças de reposição: Kit de alta compressão Screamin' Eagle Pro Twin-Cooled 103 (1690 CC)
Tabela 2. Peças de reposição
Item | Descrição (quantidade) | Número de peça | Item | Descrição (quantidade) | Número de peça | |
|---|---|---|---|---|---|---|
1 | Gaxeta, base da tampa do balancim (2) | 16719-99A | 9 | Conjunto do respiro (2) | 17025-03A | |
2 | Gaxeta, topo da tampa do balancim (2) | 17386-99A | 10 | Conjunto do defletor (2) | 26500002 | |
3 | Gaxeta, tampa do tucho (2) | 18635-99B | 11 | Vedador, admissão EFI (2) (não mostrado) | 29995-86B | |
4 | Anel de vedação “o-ring”, tampa da haste do extrator central (4) | 11132A | 12 | Vedador, sensor de mapa (2) (não mostrado) | 11291 | |
5 | Anel de vedação “o-ring”, tampa da vareta de compressão inferior (4) | 11145A | 13 | Kit de barras de compressão com ajuste perfeito (+0,030 pol.) | 18401-03 | |
6 | Anel de vedação “o-ring”, tampa da vareta de compressão superior (4) | 11293 | 14 | Mola diafragma da embreagem (não mostrado) | 37951-98 | |
7 | Anel de vedação “o-ring”, suporte do balancim (2) | 11270 | Observações: O conjunto do respiro (17025-03A) inclui os itens de 8 a 10. Os itens 1 a 13 estão incluídos no kit de gaxeta de revisão geral da extremidade superior (16500244) e os itens 6 e 7, Figura 1. | |||
8 | Parafuso do respiro (4) | 4400 | ||||
Figura 3. Peças de reposição: Kit de alta compressão Screamin' Eagle Pro Twin-Cooled 103 (1690 CC)
Tabela 3. Peças de reposição
Item | Descrição (quantidade) | Número de peça |
|---|---|---|
1 | Gaxeta, tampa do excêntrico | 25244-99A |
2 | Arruela | Não se vende separadamente |
3 | Prisioneiro, flangeado | Não se vende separadamente |
4 | Anel de retenção | 11461 |
5 | Comando de válvulas, dianteiro, SE-259E | Não se vende separadamente |
6 | Comando de válvulas, traseiro, SE-259E | Não se vende separadamente |
7 | Rolamento, agulha (2) (deve ser comprado em separado, se necessário) | 9215 |
8 | Anel de vedação “o-ring”, bomba de óleo para placa do excêntrico | 11293 |
9 | Anel de vedação “o-ring”, placa do excêntrico para carcaça (2) | 11301 |
Observações: O kit de retentor do comando do excêntrico (25566-06) inclui os itens 2 e 3. Os itens 1, 4, 8 e 9 estão incluídos no kit de gaxeta de reposição do excêntrico (17045-99D). Os itens 5 e 6 estão disponíveis no Kit do excêntrico (25482-10). | ||
