Kit de alta compresión Screamin' Eagle Pro TC 103 (1690 cc) con levas - Twin-Cooled
J059892016-08-22
GENERALIDADES
Número de kit
92500021A
Modelos
Para obtener información sobre la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Requisitos para la instalación
Este kit requiere la compra por separado del kit de depurador de aire de flujo alto SE. Consulte el catálogo Screamin' Eagle Pro para ver los kits disponibles.
Para este kit también es necesaria la compra por separado del kit de retención de la propulsión de las levas (25566-06) y el kit de juntas de servicio de la leva (17045-99D) disponibles en un concesionario Harley-Davidson.
Se recomienda la compra por separado del kit espaciador de levas (25928-06). Este kit contiene cinco espaciadores diferentes para lograr la correcta alineación de la rueda dentada.
Vea las herramientas especiales necesarias para instalar este kit en las secciones correspondientes en el Manual de servicio.
La instalación correcta de este kit también requiere la recalibración del ECM. Para obtener más información, póngase en contacto con un concesionario Harley-Davidson.
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Use los procedimientos correspondientes en el Manual de servicio. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00333b)
NOTA
En esta hoja de instrucciones se hace referencia a la información del Manual de servicio. Para esta instalación, se requiere el Manual de servicio de la motocicleta de este año o modelo. Disponible en un concesionario Harley-Davidson.
Contenido del kit
NOTA
Este kit está diseñado solamente para aplicaciones de alto rendimiento o para competencia y su venta o uso en vehículos motorizados con control de contaminación es contra la ley. Este kit puede reducir o anular la garantía limitada del vehículo. Las piezas funcionales relacionadas con el motor están destinadas PARA EL MOTOCICLISTA EXPERIMENTADO SOLAMENTE.
EXTRACCIÓN
Preparación para el servicio
| 1. | Levante la motocicleta. | |
| 2. | Desactive el sistema de seguridad. | |
| 3. | Extraiga el asiento de acuerdo con las instrucciones en el Manual de servicio. | |
| ADVERTENCIA Cuando se realice alguna reparación en el sistema de combustible, no fume ni permita la cercanía de llamas descubiertas o chispas. La gasolina es extremadamente inflamable y muy explosiva, por lo que puede provocar lesiones graves o incluso la muerte. (00330a) | ||
| 4. | Quite el tanque de combustible de acuerdo con las instrucciones en el Manual de servicio. | |
| 5. | Quite el fusible principal. Vea el Manual de servicio para su motocicleta. |
Extraiga los componentes del motor
- Quite el conjunto del depurador de aire existente. Vea EXTRACCIÓN DEL DEPURADOR DE AIRE en el Manual de servicio.
- Extraiga el sistema de escape existente. Vea EXTRACCIÓN DEL SISTEMA DE ESCAPE en el Manual de servicio.
- Desarme el extremo superior del motor y el conjunto de la placa de levas. Vea las secciones correspondientes del MOTOR en el Manual de servicio.
- Extraiga el resorte del diafragma del embrague. Vea EXTRACCIÓN DEL EMBRAGUE en el Manual de servicio.
INSTALACIÓN
Instalación del motor y de los componentes del embrague
- Vea Figura 3. Inspeccione los cojinetes de agujas del árbol de levas (7) y reemplácelos si es necesario.
- Instale el resorte del diafragma del embrague del kit. Vea INSTALACIÓN DEL EMBRAGUE en el Manual de servicio.
- Instale el sistema de escape. Vea INSTALACIÓN DEL SISTEMA DE ESCAPE en el Manual de servicio.
- Instale el conjunto del depurador de aire. Vea INSTALACIÓN DEL DEPURADOR DE AIRE en el Manual de servicio.
NOTA
Se supone que los cilindros son nuevos o de bajo millaje. Mida los cilindros de acuerdo con el Manual de servicio y verifique el ajuste del pistón siguiendo las
instrucciones en la hoja de instrucciones suministrada con el kit de pistón. Si no se puede obtener el ajuste adecuado (deformación circunferencial, ahusamiento, etc.) para los
pistones estándar suministrados, se deben comprar cilindros nuevos.
Montaje final
| 1. | Instale el fusible principal. Vea el Manual de servicio para su motocicleta. | |
| 2. | Instale el tanque de combustible de acuerdo con las instrucciones del Manual de servicio. | |
| 3. | Instale el asiento de acuerdo con las instrucciones en el Manual de servicio. | |
| ADVERTENCIA Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b) AVISO Debe recalibrar el ECM al instalar este kit. No recalibrar correctamente el ECM puede causar daños graves al motor. (00399b) | ||
| 4. | Vuelva a calibrar el ECM. Para obtener más información, póngase en contacto con un concesionario Harley-Davidson. | |
| 5. | Encienda y ponga en funcionamiento el motor. Repita varias veces para verificar que funcione correctamente. |
Funcionamiento
Vea las REGLAS DE CONDUCCIÓN DURANTE EL ASENTAMIENTO en el Manual del propietario.
PIEZAS DE SERVICIO

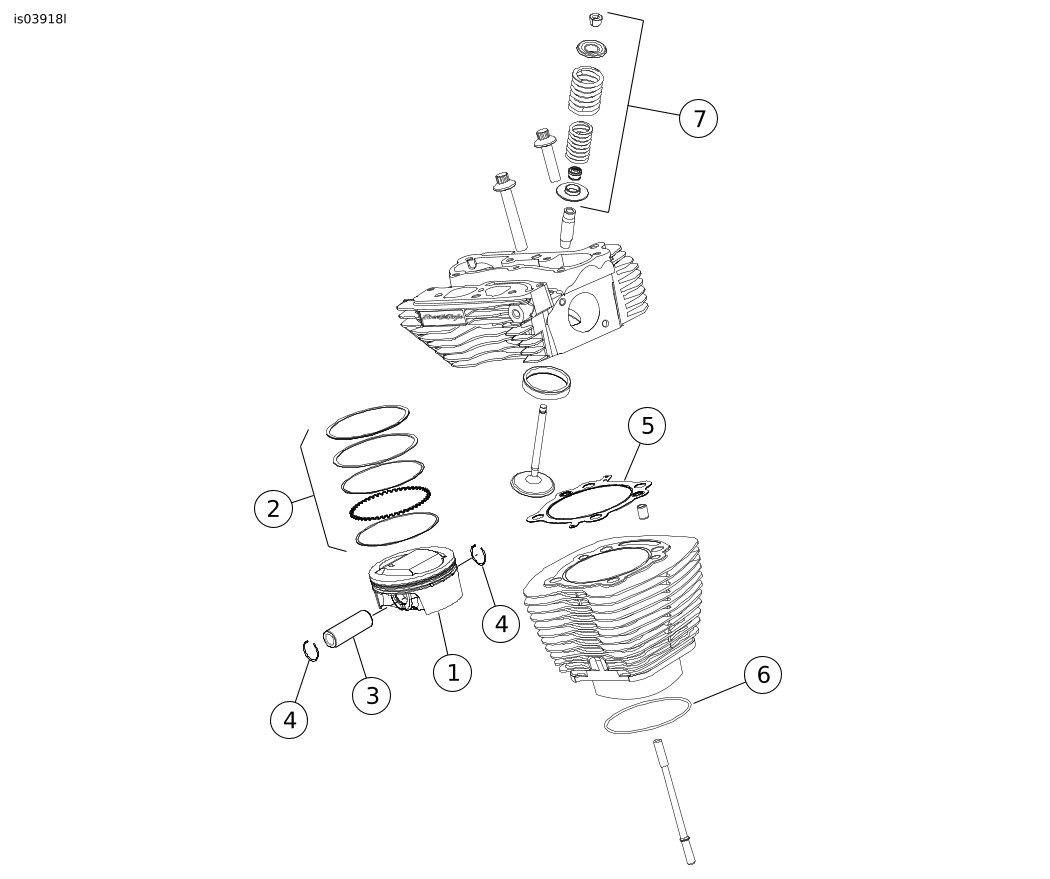

Figura 1. Piezas de servicio: Kit de alta compresión Screamin' Eagle Pro Twin-Cooled 103 (1690 cc)
Tabla 1. Piezas de servicio
Artículo | Descripción (cantidad) | Número de pieza | Artículo | Descripción (cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Pistón (2) | No se vende por separado | 5 | Junta, culata del cilindro (2) | 16500066 | |
2 | Juego de anillos de pistón (2) | 22457-10 | 6 | O-ring, base del cilindro (2) | 11256 | |
3 | Pasador del pistón (2) | 22455-03 | 7 | Kit de funcionamiento del resorte de válvula | 18013-03A | |
4 | Presilla circular del pasador del pistón (4) | 22097-99 | Notas: Kit de pistones (27000007); incluye los artículos 1 al 4. Los artículos 4, 5 y 6 también están incluidos en el Kit de juntas de reparación completa del extremo superior (16500244). Para los componentes del resorte de la válvula (artículo 7), vea la hoja de instrucciones J03548. | |||
Figura 2. Piezas de servicio: Kit de alta compresión Screamin' Eagle Pro Twin-Cooled 103 (1690 cc)
Tabla 2. Piezas de servicio
Artículo | Descripción (cantidad) | Número de pieza | Artículo | Descripción (cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Junta, base de la cubierta de los balancines (2) | 16719-99A | 9 | Conjunto del respiradero (2) | 17025-03A | |
2 | Junta, superior de la cubierta de los balancines (2) | 17386-99A | 10 | Conjunto del deflector (2) | 26500002 | |
3 | Junta, cubierta del levantaválvulas (2) | 18635-99B | 11 | Sello, admisión del EFI (2) (no se muestra) | 29995-86B | |
4 | O-ring, central de la cubierta de la varilla de empuje (4) | 11132A | 12 | Sello, sensor MAP (2) (no se muestra) | 11291 | |
5 | O-ring, cubierta inferior de la varilla de empuje (4) | 11145A | 13 | Kit de varillas de empuje de encaje perfecto, [+0,76 mm (+0,030 pulg.)] | 18401-03 | |
6 | O-ring, cubierta superior de la varilla de empuje (4) | 11293 | 14 | Diafragma de resorte del embrague (no se muestra) | 37951-98 | |
7 | O-ring, respaldo del balancín (2) | 11270 | Notas: El conjunto del respiradero 17025-03A incluye los artículos del 8 al 10. Los artículos 1 al 13 se incluyen en el kit de juntas de reparación completa del extremo superior (16500244), y los artículos 6 y 7, Figura 1. | |||
8 | Perno del respiradero (4) | 4400 | ||||
Figura 3. Piezas de servicio: Kit de alta compresión Screamin' Eagle Pro Twin-Cooled 103 (1690 cc)
Tabla 3. Piezas de servicio
Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|
1 | Junta, cubierta de levas | 25244-99A |
2 | Arandela | No se vende por separado |
3 | Tornillo de casquete, con reborde | No se vende por separado |
4 | Anillo de retención | 11461 |
5 | Árbol de levas, delantero, SE-259E | No se vende por separado |
6 | Árbol de levas, trasero, SE-259E | No se vende por separado |
7 | Cojinete, agujas (2) (debe comprarse por separado, si es necesario) | 9215 |
8 | O-ring, bomba de aceite a la placa de las levas | 11293 |
9 | O-ring, placa de las levas al cárter (2) | 11301 |
Notas: El kit de retención de la propulsión de las levas (25566-06) incluye 2 y 3. Los artículos 1, 4, 8 y 9 se incluyen en el kit de juntas de servicio de la leva (17045-99D). Los artículos 5 y 6 están disponibles en el kit de la leva (25482-10). | ||
